Nắn ảnh bản đồ bằng ArcGIS Map: Hướng dẫn chi tiết

Trong lĩnh vực bản đồ học và địa chính, việc nắn ảnh bản đồ (georeferencing) là một thao tác quan trọng để đưa ảnh raster (ảnh scan bản đồ giấy, ảnh vệ tinh, ảnh chụp thực địa…) về đúng vị trí thực trên hệ tọa độ. Phần mềm ArcGIS Map cung cấp công cụ mạnh mẽ hỗ trợ người dùng nắn ảnh nhanh chóng, chính xác, phục vụ hiệu quả cho công tác quản lý đất đai, quy hoạch, thiết kế hạ tầng và công cụ hỗ trợ cho công tác như máy GNSS RTK. Việt Thanh Group sẽ hướng dẫn bạn về nắn ảnh bản đồ bằng Arcgis Map.

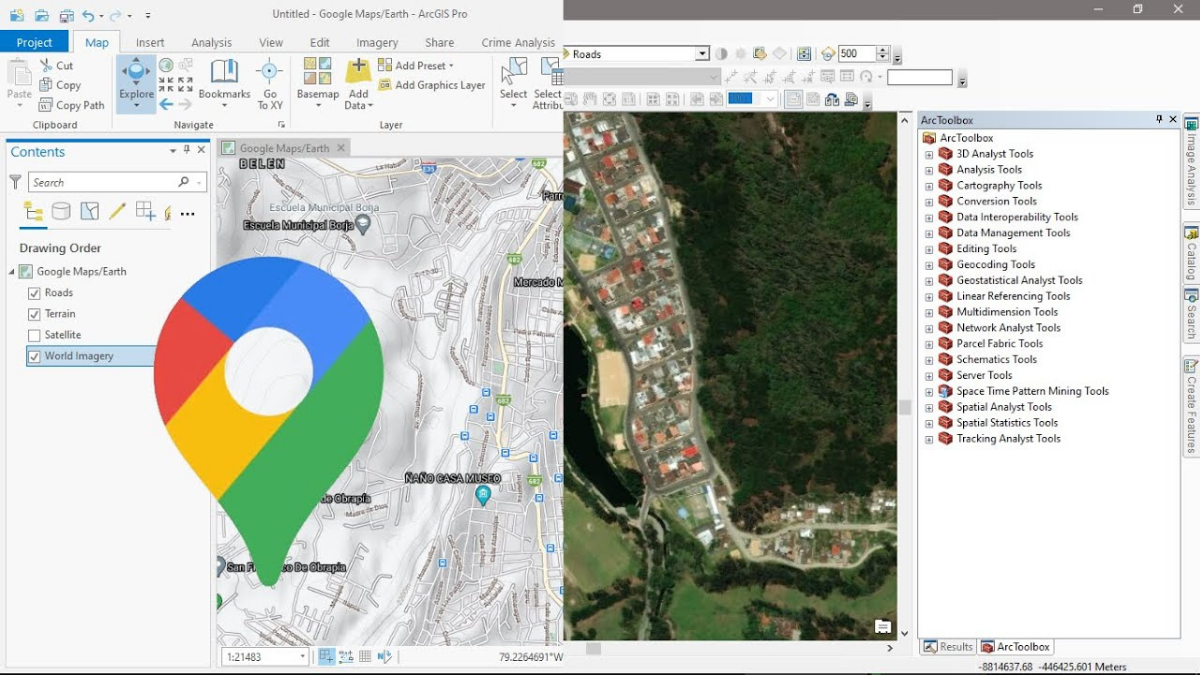

Quy trình nắn ảnh bản đồ bằng ArcGIS Map

Bước 1: Chuẩn bị ảnh raster và bản đồ nền

Ảnh raster cần nắn có thể là bản đồ giấy được scan, ảnh chụp từ flycam hoặc ảnh vệ tinh.
Cần chuẩn bị bản đồ nền có hệ tọa độ chuẩn (WGS 84, VN2000, v.v.) để làm căn cứ gán điểm đối chiếu.

Bước 2: Mở công cụ Georeferencing

Truy cập tab Imagery → chọn Georeferencing Tool.
Chèn ảnh raster vào và đảm bảo hệ thống nhận diện được ảnh.

Bước 3: Gán điểm kiểm tra (Control Points)

Gán ít nhất 3 – 4 điểm kiểm tra trên ảnh raster tương ứng với các điểm cùng tọa độ trên bản đồ nền.
Càng nhiều điểm, độ chính xác khi nắn ảnh càng cao.

Bước 4: Thực hiện lệnh nắn ảnh

Sau khi gán điểm xong, chọn lệnh Rectify hoặc Update Georeferencing.
ArcGIS sẽ tính toán và gán tọa độ không gian cho ảnh raster.

Bước 5: Lưu kết quả và kiểm tra

Lưu ảnh đã được nắn (dạng GeoTIFF hoặc IMG).
Chèn ảnh vào lại bản đồ để kiểm tra độ khớp vị trí và tỷ lệ.

Ứng dụng này cực kỳ hữu ích trong các lĩnh vực như quản lý đất đai, quy hoạch đô thị, hạ tầng kỹ thuật và tài nguyên môi trường. Máy GNSS RTK Hi-Target V500 cung cấp tọa độ điểm khống chế với độ chính xác cao, hỗ trợ đắc lực cho quá trình nắn ảnh trong thực tế.

>>>Xem thêm: Đăng ký tọa độ bản đồ trong MapInfo: Hướng dẫn chi tiết và dễ hiểu cho người mới

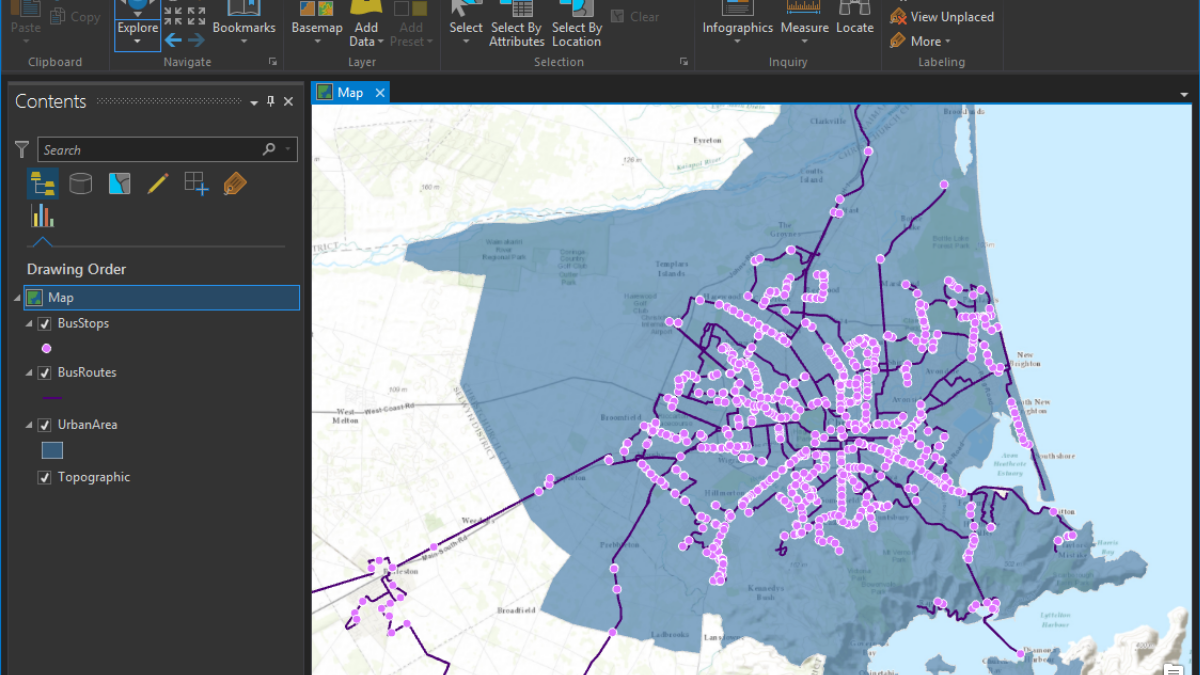

Lợi ích của việc nắn ảnh bản đồ bằng ArcGIS

Chuyển đổi dữ liệu từ bản đồ giấy sang hệ tọa độ số hóa một cách dễ dàng và chính xác
Một trong những ứng dụng quan trọng nhất của nắn ảnh bản đồ chính là giúp người dùng chuyển đổi các bản đồ giấy cũ – như bản đồ địa chính, bản đồ quy hoạch hoặc bản đồ đo đạc thủ công – sang dạng bản đồ số có hệ tọa độ rõ ràng. Điều này cực kỳ hữu ích trong việc lưu trữ, chia sẻ và quản lý dữ liệu lâu dài. Thay vì phụ thuộc vào các bản giấy dễ hư hỏng theo thời gian, giờ đây bạn có thể lưu trữ toàn bộ thông tin đó trên nền tảng số hiện đại, hỗ trợ tốt cho công tác quản lý đất đai và cơ sở hạ tầng.

Kết hợp ảnh thực địa với dữ liệu bản đồ số để phục vụ phân tích và quy hoạch chính xác hơn
Việc gán tọa độ cho ảnh chụp từ thực địa – như ảnh flycam, ảnh vệ tinh hoặc ảnh chụp hiện trạng khu vực – giúp bạn tích hợp các lớp thông tin trực quan vào hệ thống GIS. Từ đó, bạn có thể so sánh giữa hiện trạng thực tế và thông tin quy hoạch, phân tích các yếu tố ảnh hưởng đến khu vực như hạ tầng giao thông, thoát nước, cây xanh, dân cư,… Việc này đặc biệt quan trọng trong lập quy hoạch chi tiết, đánh giá tác động môi trường và thiết kế công trình kỹ thuật.

Nâng cao độ chính xác trong công tác quản lý đất đai, xây dựng, lâm nghiệp, giao thông và môi trường
Thông qua quá trình nắn ảnh, bạn có thể đảm bảo rằng các lớp dữ liệu bản đồ luôn khớp chính xác với vị trí thực tế ngoài hiện trường. Điều này giúp các cơ quan chuyên môn như văn phòng đăng ký đất đai, phòng tài nguyên môi trường, công ty tư vấn xây dựng hoặc ban quản lý dự án giảm thiểu rủi ro sai lệch số liệu, đưa ra quyết định đúng đắn hơn. Đồng thời, việc giám sát, cấp giấy chứng nhận quyền sử dụng đất hay kiểm tra tình trạng xây dựng sai phép cũng trở nên hiệu quả và minh bạch hơn.

Tạo nền tảng mạnh mẽ cho việc phân tích không gian, lập bản đồ chuyên đề và theo dõi biến động sử dụng đất
Khi dữ liệu raster được nắn chính xác, bạn có thể sử dụng ảnh đó làm nền để phân tích các yếu tố không gian như mật độ dân số, mức độ phủ xanh, hiện trạng sử dụng đất, tình trạng ngập úng, v.v. Không chỉ vậy, việc theo dõi sự thay đổi của các vùng đất qua từng năm – như mở rộng đô thị, chuyển đổi mục đích sử dụng đất, lấn chiếm sông suối – cũng trở nên đơn giản và trực quan hơn. Đây là cơ sở để thiết lập bản đồ chuyên đề phục vụ ra quyết định và lập báo cáo quy hoạch dài hạn.

Nhờ đó, người dùng có thể chồng lớp dữ liệu để phân tích hiện trạng, theo dõi biến động sử dụng đất và phục vụ công tác lập hồ sơ địa chính. Máy GNSS RTK Hi-Target V200 là công cụ lý tưởng để thu thập dữ liệu ngoài thực địa, giúp xác định điểm mốc rõ ràng phục vụ nắn ảnh bản đồ một cách chính xác và chuyên nghiệp.

>>>Xem thêm: Bản đồ địa chính xã: Khái niệm, ý nghĩa, quy trình xây dựng

Lưu ý khi nắn ảnh bản đồ

Việc nắn ảnh bản đồ (Georeferencing) bằng phần mềm ArcGIS Map là một bước không thể thiếu trong quá trình số hóa bản đồ giấy hoặc ảnh chụp thực địa. Tuy nhiên, để đảm bảo kết quả chính xác và sử dụng hiệu quả cho các ứng dụng GIS sau này, bạn cần lưu ý những điểm sau:

Ảnh đầu vào cần có độ phân giải cao, không bị méo mó hay mờ nhòe
Chất lượng ảnh đầu vào là yếu tố quyết định độ chính xác sau khi nắn. Nên sử dụng ảnh đã scan rõ nét hoặc ảnh chụp từ thiết bị bay không người lái (drone) có độ phân giải cao. Tránh sử dụng ảnh bị nhòe, cong méo hoặc có bóng mờ, vì điều này sẽ gây khó khăn trong việc xác định điểm chuẩn và ảnh hưởng đến độ chính xác của toàn bộ bản đồ số.

Lựa chọn các điểm kiểm tra rõ ràng, cố định trong không gian địa lý
Khi thực hiện quá trình nắn ảnh, bạn cần chọn tối thiểu từ 4 đến 6 điểm kiểm tra (Control Points) nằm phân bố đều khắp ảnh. Ưu tiên chọn những đặc điểm địa hình ổn định và dễ nhận diện trên cả ảnh và bản đồ như: ngã tư đường, giao lộ lớn, mốc địa chính, ranh giới hành chính, góc công trình, hoặc các giao điểm tự nhiên như bờ suối, kênh mương,… Việc lựa chọn đúng điểm sẽ giúp hệ thống nội suy chính xác, giảm sai lệch trong toàn bộ ảnh.

Sử dụng hệ tọa độ phù hợp với khu vực làm việc để đảm bảo tính tương thích
Hệ tọa độ đóng vai trò cực kỳ quan trọng trong việc định vị chính xác ảnh trong không gian. Tùy theo khu vực làm việc, bạn có thể lựa chọn các hệ tọa độ phổ biến như:

VN-2000: hệ tọa độ quốc gia Việt Nam, phù hợp khi làm việc với bản đồ địa chính.
WGS84: hệ tọa độ toàn cầu, thường dùng cho dữ liệu GPS.
UTM: hệ tọa độ vuông góc dùng trong bản đồ khu vực, phù hợp khi xử lý diện tích lớn.
Việc sử dụng sai hệ tọa độ sẽ khiến kết quả nắn ảnh bị lệch xa khỏi thực tế.

Luôn kiểm tra và đánh giá độ chính xác RMS (Root Mean Square Error)
Sau khi hoàn tất nắn ảnh, hãy kiểm tra sai số RMS để biết mức độ chính xác của thao tác nắn. RMS càng nhỏ thì ảnh càng chính xác. Trong thực tế, sai số RMS nhỏ hơn 5 là mức chấp nhận được, nhưng nếu bạn thực hiện các dự án yêu cầu độ chính xác cao (như đo đạc địa chính, thiết kế kỹ thuật) thì RMS nên dưới 2. Đừng quên loại bỏ hoặc điều chỉnh lại các điểm kiểm tra có sai số cao để cải thiện tổng thể kết quả.

Sao lưu ảnh gốc và dữ liệu trước khi tiến hành chỉnh sửa
Một thao tác tuy đơn giản nhưng lại cực kỳ quan trọng – đó là sao lưu ảnh gốc trước khi thực hiện nắn. Điều này giúp bạn dễ dàng quay lại bản gốc nếu quá trình nắn xảy ra sai sót hoặc cần điều chỉnh lại từ đầu. Việc lưu trữ bản gốc cũng tạo điều kiện để so sánh, theo dõi và xử lý các thay đổi trong dữ liệu qua từng thời điểm.

Ứng dụng thực tế của nắn ảnh bản đồ

Trong địa chính xã, phường: Gắn ảnh giấy đo đạc cũ lên bản đồ số để chỉnh lý.
Trong quy hoạch xây dựng: Nắn ảnh bản vẽ quy hoạch tổng thể để trích xuất ranh giới.
Trong lâm nghiệp và môi trường: Chuyển đổi ảnh vệ tinh về hệ tọa độ để phân tích hiện trạng rừng.
Trong giao thông – thủy lợi: So sánh ảnh thực địa với bản đồ thiết kế.

Việc nắn ảnh bản đồ bằng ArcGIS Map không chỉ là kỹ thuật cơ bản mà còn đóng vai trò quan trọng trong số hóa và quản lý dữ liệu bản đồ chính xác, đồng bộ. Sử dụng đúng quy trình và công cụ sẽ giúp bạn tiết kiệm thời gian, nâng cao hiệu quả công việc và đảm bảo tính chính xác trong mọi dự án liên quan đến bản đồ.
