Biên tập và hoàn thiện sơ đồ khảo sát trên ADS Civil chi tiết

Trong lĩnh vực xây dựng và quản lý đất đai, việc biên tập và hoàn thiện sơ đồ khảo sát là một bước quan trọng giúp đảm bảo tính chính xác và hiệu quả của dự án. Phần mềm ADS Civil cung cấp nhiều công cụ hữu ích để thực hiện điều này. Bài viết này sẽ hướng dẫn bạn cách biên tập và hoàn thiện sơ đồ khảo sát trên ADS Civil, đồng thời nhấn mạnh vai trò của máy GNSS RTK trong quy trình thu thập dữ liệu.

Vì sao cần biên tập và hoàn thiện sơ đồ khảo sát?

Dữ liệu thu được từ thực địa (từ GNSS RTK hoặc máy toàn đạc) thường là tập hợp các điểm tọa độ rời rạc, kèm mã hiệu địa vật. Nếu không được xử lý đúng cách, bản đồ đầu ra sẽ thiếu logic, gây khó khăn cho các bước thiết kế, thi công, hoặc nghiệm thu.

Quy trình biên tập và hoàn thiện sơ đồ khảo sát giúp:

Chỉnh sửa, loại bỏ điểm đo sai, điểm nhiễu
Gán lại mã hiệu đúng tiêu chuẩn kỹ thuật
Tái tạo hình học địa hình (mương, lề, nền, đường…)
Tạo bản vẽ sơ đồ phản ánh trung thực hiện trạng thực địa
Đảm bảo tính chính xác, đồng bộ và dễ sử dụng

>> Xem thêm: Hướng dẫn sử dụng GCadas: Công cụ đo đạc và quản lý dữ liệu địa hình hiệu quả

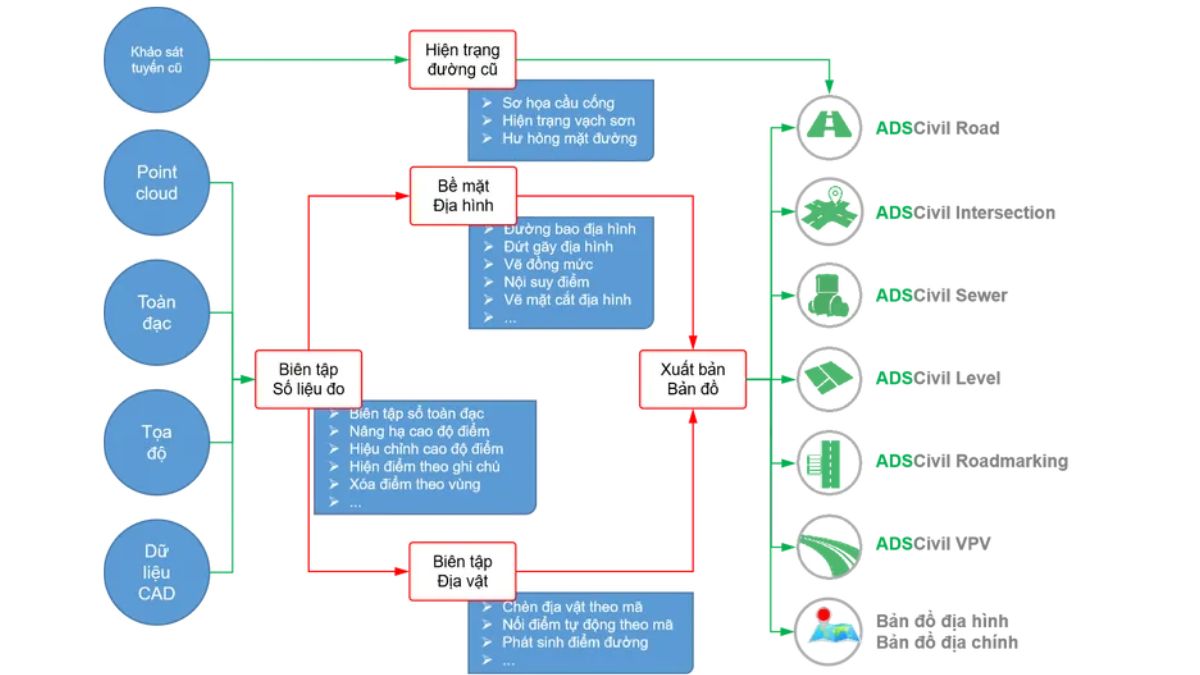

Quy trình biên tập và hoàn thiện sơ đồ khảo sát trên ADS Civil

Bước 1: Nhập dữ liệu đo đạc vào phần mềm

Dữ liệu đo được từ máy GNSS RTK, máy toàn đạc hoặc các thiết bị khác sẽ được xuất dưới dạng file .txt, .csv, .dat… chứa thông tin điểm (ID, tọa độ X, Y, Z, mã hiệu địa vật).

ADS Civil cho phép người dùng nhập trực tiếp các file này, nhận diện mã địa vật và hiển thị các điểm khảo sát trên giao diện bản vẽ. Nếu sử dụng máy GNSS RTK như Máy GNSS RTK Hi-Target V200, Máy GNSS RTK Hi-Target iRTK 5…, bạn sẽ có lợi thế về độ chính xác tọa độ và đầy đủ thông tin mã hóa địa vật tại hiện trường.

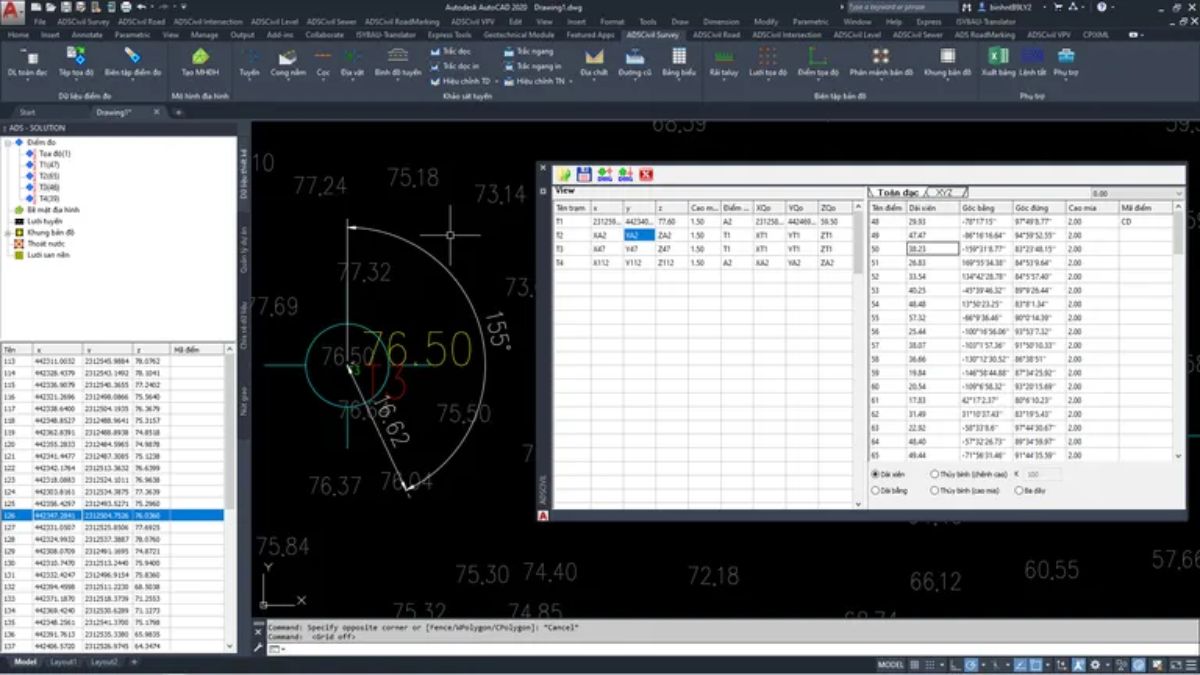

Bước 2: Kiểm tra, lọc và chỉnh sửa điểm đo

Sau khi dữ liệu được hiển thị, cần kiểm tra các điểm sai lệch, điểm trùng, điểm không hợp lệ để loại bỏ hoặc điều chỉnh:

Lọc điểm theo mã hiệu để xác định nhóm địa vật
Chỉnh sửa tọa độ nếu phát hiện sai số lớn
Bổ sung thông tin thiếu cho từng điểm đo

ADS Civil có tính năng lọc nâng cao, hỗ trợ người dùng nhanh chóng rà soát và chỉnh sửa dữ liệu đầu vào.

Bước 3: Vẽ các đối tượng địa vật

Từ các điểm đo đã được mã hóa, kỹ sư sẽ sử dụng công cụ “vẽ tự động” hoặc “vẽ thủ công” trong ADS Civil để dựng hình các yếu tố địa hình:

Tim đường, lề đường, mép mương, chân taluy, tường rào,…
Các công trình hiện trạng như nhà cửa, cột điện, trụ bê tông,…
Tạo vùng khép kín để tính diện tích khu vực đo

Việc vẽ đúng theo tiêu chuẩn kỹ thuật giúp sơ đồ khảo sát dễ đọc, dễ hiểu và đúng mục đích sử dụng.

Bước 4: Tạo lưới tam giác và đường đồng mức

Một trong những bước quan trọng là tạo mô hình địa hình 3D bằng cách xây dựng lưới tam giác bất kỳ (TIN) từ tập hợp điểm đo. Sau đó, từ mô hình TIN, phần mềm sẽ sinh ra các đường đồng mức theo khoảng cao độ mong muốn (0.2m, 0.5m, 1m…).

Tính năng này giúp:

Phản ánh độ dốc, địa hình thực tế
Hỗ trợ các bước tính toán đào đắp
Tạo bản đồ địa hình chính xác, đẹp mắt

Đặc biệt, khi dữ liệu đầu vào được thu thập bằng máy GNSS RTK, độ chính xác cao giúp lưới TIN mịn và các đường đồng mức rõ ràng, phản ánh chính xác hiện trạng địa hình.

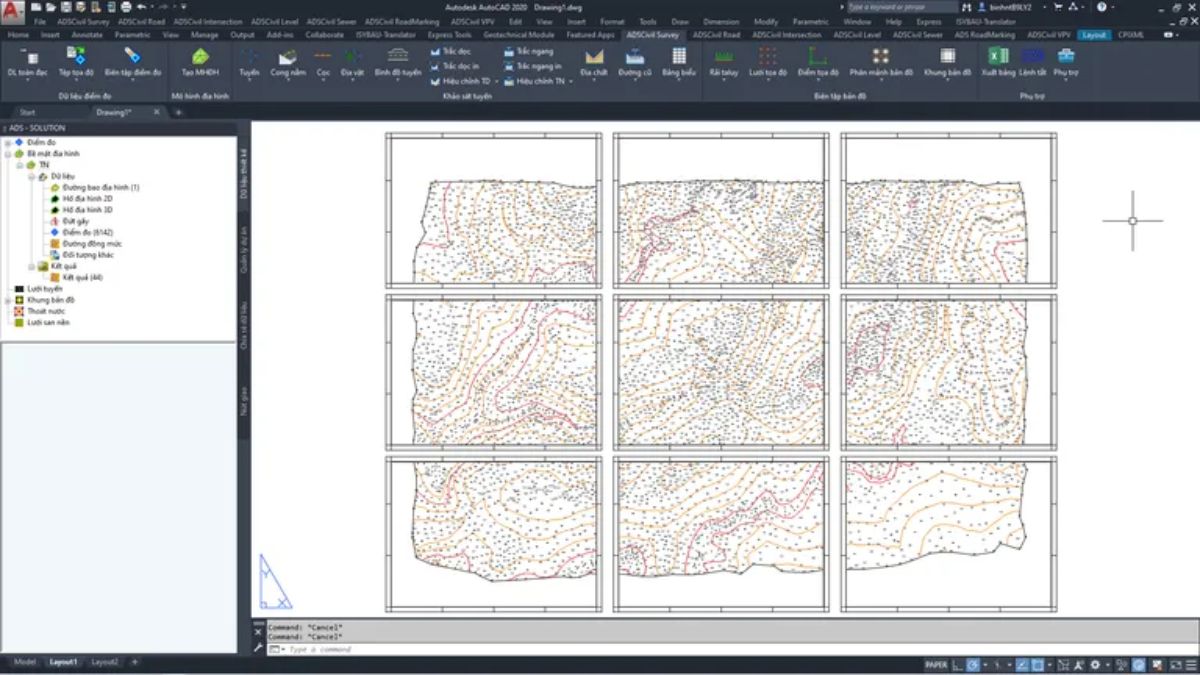

Bước 5: Hoàn thiện sơ đồ khảo sát

Ở bước cuối, người dùng sẽ:

Chèn khung bản đồ theo khổ A1, A0,…
Ghi chú đầy đủ: tên công trình, đơn vị đo, tọa độ gốc, tỷ lệ bản đồ,…
Xuất dữ liệu sang định dạng DWG, DXF, hoặc PDF để lưu trữ hoặc gửi khách hàng

ADS Civil cho phép tùy chỉnh giao diện sơ đồ, xuất bản in với chất lượng cao, phục vụ các mục đích như thiết kế kỹ thuật, lập hồ sơ pháp lý, hoặc lưu trữ địa chính.

>> Xem thêm: Chức năng kiểm tra tiếp biên trên gCadas: Giải pháp nâng cao biên tập bản đồ địa chính

Lợi ích của việc biên tập và hoàn thiện sơ đồ khảo sát trên ADS Civil

Việc biên tập và hoàn thiện sơ đồ khảo sát trên ADS Civil mang lại nhiều lợi ích cho người sử dụng. Đầu tiên, phần mềm giúp nâng cao độ chính xác của các thông tin khảo sát, từ đó cải thiện chất lượng công việc. Thứ hai, các công cụ biên tập mạnh mẽ giúp tiết kiệm thời gian và công sức, cho phép người dùng dễ dàng thực hiện các điều chỉnh cần thiết. Cuối cùng, khả năng xuất dữ liệu dưới nhiều định dạng khác nhau giúp người dùng chia sẻ thông tin một cách linh hoạt và thuận tiện.

Lưu ý khi biên tập và hoàn thiện sơ đồ khảo sát trên ADS Civil

Trong quá trình biên tập sơ đồ khảo sát, dù phần mềm ADS Civil rất mạnh và linh hoạt, bạn vẫn cần ghi nhớ một số điểm quan trọng sau để tránh sai sót và tiết kiệm thời gian xử lý:

Chuẩn hóa dữ liệu đầu vào: Trước khi nhập dữ liệu vào ADS Civil, hãy đảm bảo rằng các file đo đạc từ máy GNSS RTK hoặc toàn đạc đã được kiểm tra sơ bộ về mã hiệu, tọa độ, độ cao và tên điểm.
Sử dụng đúng mã hóa địa vật: Việc áp dụng hệ thống mã hiệu nhất quán sẽ giúp phần mềm tự động nhận diện và dựng hình chính xác các đối tượng khi biên tập.
Lưu lại các phiên bản dự phòng: Trong quá trình xử lý, bạn nên lưu các phiên bản dự phòng (.bak, .dwg, .ads) để tránh mất dữ liệu do lỗi phần mềm hoặc thao tác nhầm.
Thường xuyên cập nhật phần mềm ADS Civil: Phiên bản mới thường sửa lỗi và bổ sung tính năng giúp quá trình làm việc hiệu quả hơn.
Kết hợp phần mềm ADS Civil với thiết bị đo hiện đại: Ưu tiên sử dụng máy GNSS RTK chất lượng cao để đảm bảo độ chính xác dữ liệu đầu vào, từ đó giảm thiểu thời gian chỉnh sửa khi biên tập sơ đồ.

>> Xem thêm: Dịch vụ cho thuê thiết bị đo đạc tại Việt Thanh Group

Biên tập và hoàn thiện sơ đồ khảo sát trên ADS Civil là công đoạn then chốt để biến dữ liệu đo đạc từ hiện trường thành bản đồ kỹ thuật chính xác, phục vụ cho thiết kế, thi công và lưu trữ. Khi kết hợp phần mềm ADS Civil với máy GNSS RTK, người dùng không chỉ nâng cao độ chính xác mà còn tăng tốc độ xử lý, đảm bảo độ tin cậy cho mọi dự án.
