Bình sai lưới mặt bằng: Quy trình để đảm bảo độ chính xác

Bình sai lưới mặt bằng là một công đoạn quan trọng trong các công trình xây dựng, khảo sát địa hình, hay các dự án có yêu cầu về độ chính xác cao trong công tác đo đạc. Trong bài viết này, chúng tôi sẽ giới thiệu về quy trình bình sai lưới mặt bằng, các yếu tố ảnh hưởng đến độ chính xác cùng với sự hỗ trợ của máy toàn đạc điện tử.

Bình sai lưới mặt bằng là gì?

Bình sai lưới mặt bằng là quá trình điều chỉnh các điểm đo đạc trên lưới tọa độ trong mặt bằng sao cho các vị trí các điểm đo trở nên chính xác hơn, dựa trên các phép tính sai số trong quá trình đo đạc thực tế. Lưới mặt bằng là hệ thống các điểm đo trên mặt đất được kết nối với nhau qua các đoạn thẳng, thường được sử dụng trong các công trình xây dựng, khảo sát địa hình, và các công trình hạ tầng lớn.

Trong quá trình đo đạc, không thể tránh khỏi những sai sót nhỏ do các yếu tố như khí hậu, độ chính xác của thiết bị, sự sai lệch trong quá trình đo, v.v. Bình sai lưới mặt bằng giúp chỉnh sửa các sai số này để đảm bảo độ chính xác cao nhất cho các điểm mốc và các hệ thống lưới tọa độ trong công trình.

>> Xem thêm: Bình sai lưới độ cao bằng dpsurvey: Công cụ hỗ trợ đắc lực trong trắc địa

Thiết bị và phần mềm hỗ trợ bình sai lưới mặt bằng

Để thực hiện công tác bình sai lưới mặt bằng một cách chính xác, các thiết bị hỗ trợ là yếu tố không thể thiếu. Các thiết bị này bao gồm máy toàn đạc điện tử, máy kinh vĩ điện tử, và các thiết bị đo đạc GPS, giúp bạn thu thập dữ liệu chính xác và giảm thiểu sai số trong quá trình đo đạc. Một số máy móc hỗ trợ tiên tiến hiện nay có thể kể đến là:

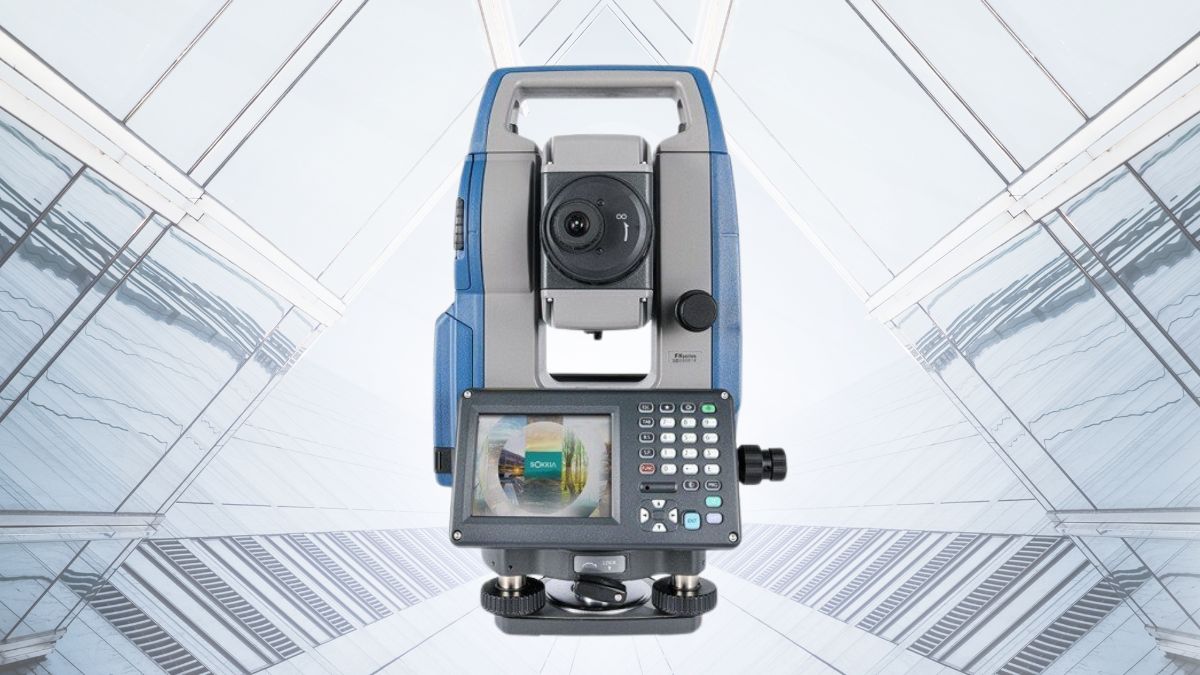

Máy toàn đạc điện tử (Total Station)

Máy toàn đạc điện tử là thiết bị phổ biến trong công tác đo đạc và bình sai lưới mặt bằng. Máy này có khả năng đo đạc chính xác các góc và khoảng cách giữa các điểm đo, đồng thời kết nối với phần mềm để tính toán và phân tích dữ liệu một cách tự động. Máy toàn đạc điện tử hiện đại có thể có các tính năng như tự động cân bằng máy, ghi nhận số liệu tự động và truyền dữ liệu qua mạng, giúp giảm thiểu sai sót trong quá trình đo.

Máy Toàn Đạc Sokkia IM-100 Series (IM101, IM102, IM103, IM105), Sokkia Fx 200 series tích hợp công nghệ GPS hoặc RTK, cho phép đo đạc chính xác ngay cả trong những khu vực khó khăn. Với sự hỗ trợ của máy toàn đạc, việc thực hiện bình sai lưới mặt bằng sẽ nhanh chóng và chính xác hơn nhiều.

Phần mềm bình sai lưới mặt bằng

Hiện nay, phần mềm hỗ trợ bình sai lưới mặt bằng đã được phát triển và ứng dụng rộng rãi. Phần mềm này giúp tự động tính toán và phân tích các dữ liệu đo đạc, từ đó đưa ra kết quả bình sai chính xác. Các phần mềm này có khả năng xử lý các phép tính phức tạp, tính toán sai số và tự động điều chỉnh các điểm mốc sao cho đồng nhất và chính xác.

Các phần mềm hiện nay có thể tích hợp với các máy đo đạc như máy toàn đạc điện tử, máy kinh vĩ điện tử, giúp công tác bình sai trở nên thuận tiện và nhanh chóng hơn.

>> Xem thêm: Bình sai lưới độ cao bằng Excel: Bí quyết tối ưu hóa đo đạc trong trắc địa

Các bước cơ bản trong quá trình bình sai lưới mặt bằng

Quy trình bình sai lưới mặt bằng thường bao gồm các bước cơ bản sau:

Bước 1: Lựa chọn lưới tọa độ ban đầu

Đầu tiên, bạn cần lựa chọn hệ thống lưới tọa độ ban đầu. Hệ thống lưới này có thể được xác định từ các điểm mốc sẵn có, hoặc từ các công trình đo đạc trước đó. Lưới tọa độ này phải được thiết lập theo các tiêu chuẩn đo đạc quốc gia hoặc quốc tế, đảm bảo sự chính xác trong quá trình đo và tính toán.

Bước 2: Tiến hành đo đạc các điểm mới

Trong quá trình khảo sát, bạn sẽ tiến hành đo đạc các điểm mới trên mặt bằng cần khảo sát. Các thiết bị đo đạc thường sử dụng trong bước này là máy toàn đạc điện tử, máy kinh vĩ, hoặc máy GPS. Các điểm đo này sẽ được ghi lại cùng với các thông số về khoảng cách, góc và độ cao.

Bước 3: Tính toán và bình sai

Sau khi thu thập đủ dữ liệu đo đạc, bạn sẽ tiến hành tính toán sai số cho các điểm đo trên lưới. Quá trình tính toán này sử dụng các công thức toán học, thường là phương pháp Bình Sai Gauss-Markov hoặc phương pháp Bình Sai tuyến tính, để điều chỉnh các điểm đo sao cho các sai số được phân bổ đồng đều, đảm bảo sự chính xác cao nhất.

Đây là bước quan trọng nhất trong quá trình bình sai, bởi vì nó ảnh hưởng trực tiếp đến độ chính xác của toàn bộ lưới tọa độ và các điểm mốc trong công trình.

Bước 4: Kiểm tra và đánh giá kết quả

Sau khi thực hiện việc bình sai, bạn cần kiểm tra lại các điểm mốc đã được điều chỉnh. Việc này có thể thực hiện bằng cách so sánh các kết quả mới với các giá trị đã được đo đạc trước đó để đánh giá mức độ chính xác. Nếu các sai số vẫn còn tồn tại, bạn có thể cần thực hiện thêm các bước hiệu chỉnh.

Bước 5: Lập báo cáo và xác nhận kết quả

Cuối cùng, bạn cần lập báo cáo chi tiết về quá trình bình sai lưới mặt bằng và kết quả đã đạt được. Báo cáo này sẽ được sử dụng làm cơ sở để thực hiện các bước tiếp theo trong công trình, từ việc thiết lập các vị trí xây dựng đến việc khảo sát, đo đạc và thiết kế công trình.

>> Xem thêm: Tìm hiểu ứng dụng bình sai lưới tự do xử lý số liệu

Bình sai lưới mặt bằng là một công đoạn không thể thiếu trong các công trình đo đạc, xây dựng và khảo sát. Quy trình này giúp đảm bảo độ chính xác cao cho các công tác đo đạc, từ đó góp phần vào sự thành công của dự án. Việc sử dụng các thiết bị hỗ trợ hiện đại như máy toàn đạc điện tử và máy kinh vĩ điện tử sẽ giúp tối ưu hóa quy trình này, đồng thời giảm thiểu sai sót và tiết kiệm thời gian.

Việt Thanh Group chuyên cung cấp các dịch vụ cho thuê thiết bị đo đạc chính xác hỗ trợ công tác bình sai lưới mặt bằng. Nếu bạn cần tư vấn thêm về các thiết bị đo đạc, bình sai lưới mặt bằng hoặc các dịch vụ đo đạc, đừng ngần ngại liên hệ với chúng tôi để được hỗ trợ và cung cấp các giải pháp phù hợp nhất cho công trình của bạn.
