Tìm hiểu về các thông số trên trắc ngang đường đầy đủ nhất

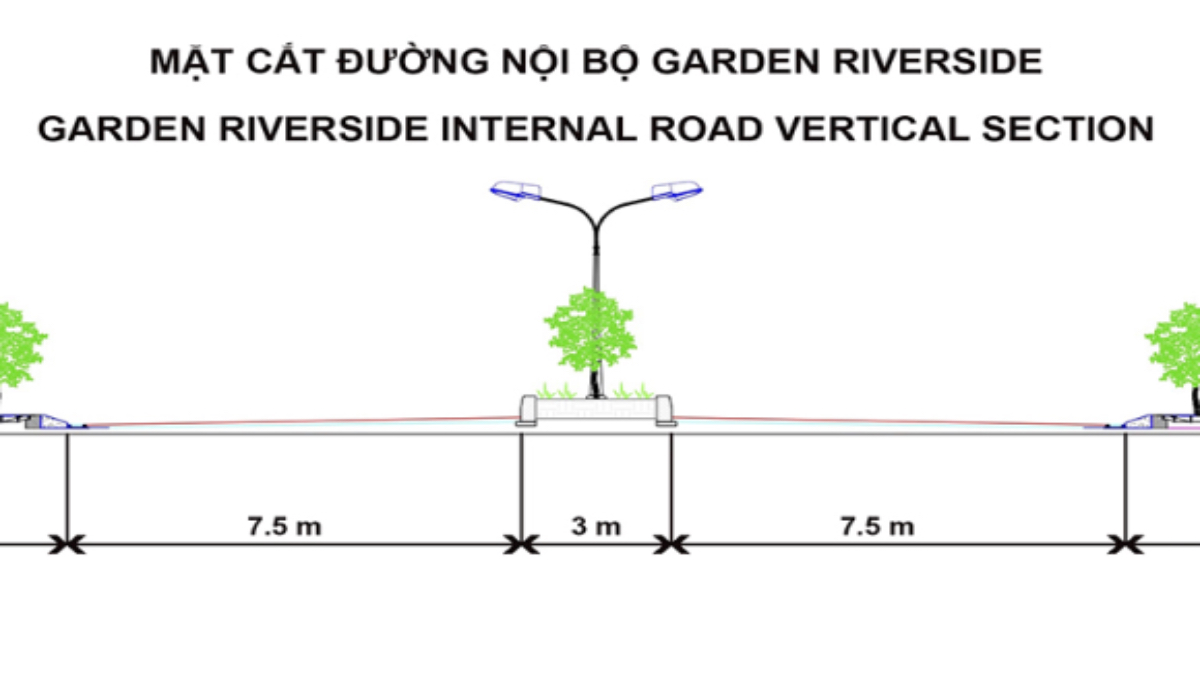

Trắc ngang đường là một yếu tố quan trọng trong thiết kế và xây dựng cơ sở hạ tầng giao thông. Đây là bản vẽ thể hiện hình dáng cắt ngang của mặt đường tại một vị trí bất kỳ, bao gồm các thông số kỹ thuật chi tiết về kích thước, độ dốc, và độ cao của các phần tử cấu thành mặt đường. Trong bài viết này, chúng ta sẽ tìm hiểu về các thông số trên trắc ngang đường, cách đo đạc và ý nghĩa của từng thông số. Đặc biệt, bài viết sẽ đề cập đến vai trò của máy thủy bình – một thiết bị không thể thiếu trong việc đo đạc các thông số này.

Các thông số quan trọng trên trắc ngang đường

Dưới đây là những thông số chính được thể hiện trên bản vẽ trắc ngang đường:

Chiều rộng mặt đường (B)

Chiều rộng mặt đường là khoảng cách giữa hai mép ngoài của mặt đường, thường được quy định theo loại đường (quốc lộ, đường đô thị hay đường nông thôn).

Ý nghĩa: Đảm bảo đủ không gian cho các phương tiện di chuyển an toàn.
Cách đo: Sử dụng thước đo hoặc công cụ đo khoảng cách chính xác.

Độ dốc ngang (i%)

Độ dốc ngang là tỷ lệ giữa chiều cao chênh lệch của hai mép mặt đường với chiều rộng mặt đường. Thông số này giúp nước mưa thoát nhanh, tránh hiện tượng đọng nước trên mặt đường.

Công thức: i=BΔh×100%

Ý nghĩa: Tăng khả năng thoát nước, giảm nguy cơ hư hỏng mặt đường.

Cao độ mặt đường (H)

Cao độ mặt đường là độ cao của mặt đường so với một mốc cố định (mốc chuẩn).

Ý nghĩa: Xác định độ cao của từng điểm trên mặt đường, đảm bảo thiết kế phù hợp với địa hình thực tế.
Dụng cụ đo: Máy thủy bình hoặc các thiết bị định vị GPS chính xác cao.

Máy thủy bình như máy thuỷ bình Sokkia B40A…là công cụ quan trọng để đo cao độ mặt đường. Với khả năng đo đạc chính xác cao và ổn định, thiết bị này giúp kỹ sư xác định cao độ tại các điểm khác nhau trên trắc ngang, từ đó đảm bảo chất lượng thiết kế và thi công.

>> Xem thêm: Cao độ thiết kế và cao độ xây dựng: Vai trò quan trọng trong thi công và trắc địa

Độ dốc Taluy (m:n)

Độ dốc taluy là tỷ lệ giữa chiều cao và chiều dài của phần đất dốc hai bên đường. Thông số này đảm bảo taluy ổn định và hạn chế sạt lở.

Công thức:

Ý nghĩa: Giảm thiểu rủi ro sạt lở, đặc biệt trong điều kiện thời tiết xấu.

Chiều sâu rãnh thoát nước (H_r)

Rãnh thoát nước được thiết kế để thoát nước mưa, bảo vệ mặt đường và nền đường khỏi tình trạng ngập úng.

Ý nghĩa: Đảm bảo mặt đường luôn khô ráo, tránh hư hỏng do nước.

Quy trình đo đạc các thông số trên trắc ngang đường

Việc đo đạc các thông số trắc ngang đường yêu cầu sử dụng các thiết bị đo đạc hiện đại, kết hợp với phương pháp thi công chính xác:

Chuẩn bị dụng cụ đo đạc

Máy thủy bình: Dùng để đo cao độ.
Máy toàn đạc điện tử: Hỗ trợ đo khoảng cách và độ dốc.
Dụng cụ phụ trợ: Thước thép, cọc tiêu và sơn đánh dấu.

Các bước thực hiện

Định vị tim đường: Sử dụng cọc tiêu để xác định vị trí tim đường.
Đo cao độ: Đặt máy thủy bình tại điểm cố định và đo cao độ tại các vị trí cần thiết.
Đo chiều rộng và độ dốc ngang: Sử dụng thước thép để đo chiều rộng mặt đường và xác định độ dốc ngang bằng máy toàn đạc.
Đo độ dốc taluy và chiều sâu rãnh thoát nước: Đo khoảng cách và chiều cao bằng thước thép hoặc máy chuyên dụng.

Ứng dụng của trắc ngang đường trong xây dựng hạ tầng

Trắc ngang đường đóng vai trò quan trọng trong thiết kế, thi công và quản lý vận hành các công trình giao thông. Những thông số được đo đạc và thể hiện trên trắc ngang không chỉ là cơ sở để xây dựng mà còn ảnh hưởng lớn đến chất lượng và tuổi thọ của công trình.

Trong thiết kế

Trong giai đoạn thiết kế, trắc ngang đường giúp các kỹ sư xác định chính xác các thông số kỹ thuật cần thiết, từ đó xây dựng một lộ trình phù hợp với địa hình thực tế và yêu cầu sử dụng.

Xác định kích thước và cấu trúc của mặt đường:
Dựa trên trắc ngang, các thông số như chiều rộng mặt đường, độ dốc ngang, và cao độ được tính toán cẩn thận để đảm bảo đường phù hợp với tiêu chuẩn kỹ thuật và lưu lượng giao thông dự kiến.
Tối ưu hóa hệ thống thoát nước:
Một hệ thống thoát nước tốt sẽ ngăn chặn tình trạng đọng nước trên mặt đường, hạn chế các vấn đề như trơn trượt, sạt lở và hư hỏng nền đường. Thông qua các thông số trên trắc ngang, vị trí và kích thước của rãnh thoát nước được thiết kế chính xác, đảm bảo khả năng dẫn nước hiệu quả.
Đảm bảo ổn định nền đường:
Trắc ngang cung cấp dữ liệu quan trọng về địa hình và độ dốc taluy, giúp kỹ sư đưa ra phương án thiết kế nền đường vững chắc, giảm thiểu nguy cơ sụt lún và sạt lở trong quá trình sử dụng.

Trong thi công

Thi công là giai đoạn hiện thực hóa thiết kế, và trắc ngang đóng vai trò kiểm soát chất lượng xuyên suốt quá trình này.

Đảm bảo các yếu tố kỹ thuật được thực hiện đúng theo thiết kế:
Trong thực tế, các thông số trên trắc ngang như cao độ, chiều rộng và độ dốc được sử dụng để hướng dẫn thi công chi tiết từng hạng mục. Việc này đảm bảo đường được xây dựng đúng kích thước, góc độ và tiêu chuẩn kỹ thuật.
Hỗ trợ kiểm tra chất lượng thi công:
Trắc ngang là công cụ hữu hiệu để kiểm tra và so sánh giữa thiết kế và thực tế. Các kỹ sư có thể sử dụng máy thủy bình hoặc máy toàn đạc điện tử để đo lại các thông số tại công trường, từ đó đánh giá độ chính xác của công trình.

Trong quản lý vận hành

Sau khi hoàn thành, các thông số trắc ngang tiếp tục được sử dụng trong quá trình quản lý và bảo trì hệ thống giao thông.

Đánh giá và bảo trì các hạng mục giao thông:
Dựa trên các thông số đã đo đạc trước đó, đơn vị quản lý có thể dễ dàng phát hiện những thay đổi hoặc hư hỏng xảy ra trên mặt đường, taluy hay hệ thống thoát nước. Việc này giúp xác định chính xác khu vực cần sửa chữa, giảm thiểu chi phí và thời gian bảo trì.
Đưa ra phương án cải tạo, nâng cấp đường khi cần thiết:
Khi nhu cầu giao thông tăng cao hoặc đường xuống cấp, các thông số trắc ngang giúp xác định mức độ cần nâng cấp và lập kế hoạch cải tạo phù hợp. Điều này đảm bảo công trình được cải tiến hiệu quả, đáp ứng tốt hơn nhu cầu sử dụng.

>> Xem thêm: Dịch vụ đo đạc bản đồ giá rẻ, uy tín trên thị trường hiện nay

Hiểu rõ các thông số trên trắc ngang đường là bước đầu tiên để đảm bảo chất lượng trong thiết kế và xây dựng hạ tầng giao thông. Từ chiều rộng, độ dốc ngang đến cao độ và độ dốc taluy, mỗi thông số đều có ý nghĩa và ứng dụng riêng.

Bên cạnh đó, việc sử dụng các thiết bị đo đạc hiện đại như máy thủy bình không chỉ tăng độ chính xác mà còn tối ưu hóa quy trình thi công. Hãy áp dụng những kiến thức này để đảm bảo mọi dự án của bạn đạt hiệu quả tối ưu nhất!
