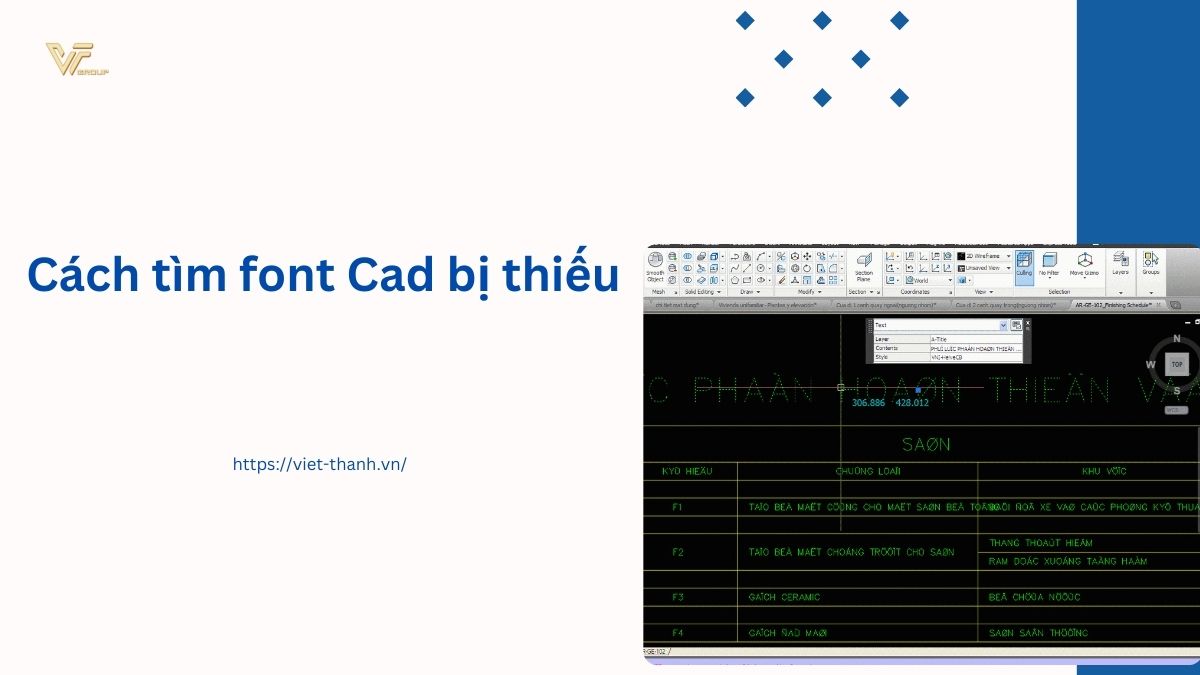

Hướng dẫn cách tìm font CAD bị thiếu và mẹo khắc phục hiệu quả

Cách tìm font CAD bị thiếu là một vấn đề mà nhiều kỹ sư và kiến trúc sư gặp phải khi làm việc với AutoCAD. Lỗi này thường xuất hiện khi mở các bản vẽ được chia sẻ từ máy khác hoặc sử dụng các phông chữ tùy chỉnh không có sẵn trên hệ thống. Tuy nhiên, việc sử dụng máy định vị 2 tần số RTK không chỉ hỗ trợ trong thu thập dữ liệu chính xác mà còn giúp giảm thiểu sai sót khi xử lý bản vẽ. Việt Thanh Group sẽ tìm hiểu chi tiết cách tìm font CAD bị thiếu và các giải pháp khắc phục hiệu quả, giúp đảm bảo bản vẽ chính xác và chuyên nghiệp.

>>> Xem thêm: Các dịch vụ cho thuê thiết bị đo đạc uy tín tại Việt Thanh Group.

Nguyên nhân gây ra lỗi font CAD bị thiếu là gì?

• Font chữ không có trên hệ thống: AutoCAD sử dụng các loại font như SHX, TTF, hoặc OTF. Nếu máy tính của bạn không cài đặt font chữ mà bản vẽ yêu cầu, hệ thống sẽ không hiển thị được hoặc thay thế bằng ký tự mặc định như ô vuông hoặc dấu hỏi.
• Sử dụng font tùy chỉnh: Nhiều bản vẽ sử dụng font tùy chỉnh được tạo riêng, không nằm trong thư viện của AutoCAD. Khi file được chia sẻ sang máy khác mà không kèm thư mục font, lỗi này rất dễ xảy ra.
• File CAD từ máy khác: Khi chuyển file CAD giữa các thiết bị hoặc qua email mà không kèm theo thư mục font, máy nhận sẽ không có đủ dữ liệu để hiển thị chính xác phông chữ.
• Phiên bản AutoCAD không tương thích: Một số phiên bản cũ của AutoCAD không hỗ trợ các định dạng font hiện đại, dẫn đến lỗi không nhận diện font khi mở bản vẽ.

>>> Xem thêm: Sửa lỗi font MicroStation V8i – Hướng dẫn chi tiết và đầy đủ nhất

Mẹo tránh lỗi font chữ trong AutoCAD

• Sử dụng thiết bị đo đạc chính xác: Trong các dự án yêu cầu độ chính xác cao, bạn nên sử dụng các thiết bị hỗ trợ như Máy GNSS RTK Hi-Target iRTK 5 để đảm bảo dữ liệu địa hình chính xác. Dữ liệu chính xác giúp giảm thiểu lỗi trong quá trình thiết kế và thể hiện bản vẽ.
• Nhúng font chữ vào file CAD khi chia sẻ: Khi gửi bản vẽ cho đồng nghiệp hoặc khách hàng, hãy đảm bảo rằng thư mục font đi kèm với file CAD. Điều này giúp tránh lỗi hiển thị trên các hệ thống khác nhau.
• Cập nhật phiên bản AutoCAD: Sử dụng phiên bản mới nhất của AutoCAD để đảm bảo tương thích với các định dạng font hiện đại.

Cách tìm font CAD bị thiếu và cách khắc phục hiệu quả

Dưới đây là các bước chi tiết để bạn tìm và khắc phục lỗi font chữ trong AutoCAD.

Bước 1: Xác định tên font bị thiếu

Xác định tên font bị thiếu là bước đầu tiên để khắc phục lỗi phông chữ trong AutoCAD. Khi mở một file CAD, AutoCAD sẽ thường hiển thị thông báo lỗi liên quan đến font bị thiếu. Đây là cách bạn có thể nhận biết nhanh chóng và chính xác:

• Xem thông báo lỗi trực tiếp:
  Khi mở file, AutoCAD sẽ hiển thị thông báo như:
  “Substitute Font: Font ‘abc.shx’ is missing. Replacing with ‘xyz.shx’.”
  Thông báo này cung cấp thông tin cụ thể về tên font bị thiếu (trong trường hợp này là abc.shx). Hãy ghi lại tên font để sử dụng trong các bước tiếp theo.
• Sử dụng lệnh STYLE nếu bạn bỏ qua thông báo:
  Nếu bạn đã lỡ bỏ qua thông báo lỗi, bạn vẫn có thể kiểm tra thông tin này bằng cách:
  • Gõ lệnh STYLE trên thanh lệnh và nhấn Enter.
  • Bảng Text Style sẽ hiển thị danh sách các kiểu chữ (Text Style) trong bản vẽ, cùng với tên font mà mỗi kiểu chữ sử dụng.
  • Trong danh sách này, bạn có thể dễ dàng nhận ra các font bị thiếu khi thấy tên font hiển thị dưới dạng lỗi hoặc được thay thế bằng font khác.

Việc xác định chính xác tên font là bước quan trọng để đảm bảo bạn có thể khắc phục lỗi nhanh chóng và hiệu quả.

Bước 2: Tìm font chữ bị thiếu

Sau khi xác định tên font bị thiếu, bạn cần tìm và tải font từ các nguồn đáng tin cậy. Dưới đây là các cách phổ biến để tìm kiếm và tải font:

• Truy cập Autodesk Font Resources:
  Autodesk cung cấp thư viện font chính thức cho AutoCAD. Bạn có thể truy cập Autodesk Font Resources để tải các bộ font phổ biến như .SHX, .TTF hoặc .OTF.
  • Trang web này đảm bảo rằng bạn tải đúng phiên bản font tương thích với AutoCAD.
  • Đây là nguồn đáng tin cậy, phù hợp để tải các font chuẩn mà AutoCAD sử dụng.
• Tìm kiếm trên diễn đàn CAD chuyên dụng:
  Có nhiều diễn đàn và cộng đồng chia sẻ các tài nguyên miễn phí liên quan đến AutoCAD, chẳng hạn như Cadforum.cz.
  • Tại đây, bạn có thể tải xuống hàng trăm loại font được chia sẻ bởi cộng đồng người dùng AutoCAD.
  • Hãy kiểm tra kỹ nguồn gốc font để đảm bảo rằng file tải về không chứa lỗi hoặc phần mềm độc hại.
• Yêu cầu người gửi file cung cấp thư mục font:
  Nếu file CAD đến từ đối tác hoặc đồng nghiệp, bạn có thể yêu cầu họ gửi kèm thư mục font khi chia sẻ file.
  • Việc này đặc biệt hữu ích nếu bản vẽ sử dụng font tùy chỉnh hoặc các font ít phổ biến mà không có sẵn trên hệ thống.
  • Khi nhận được thư mục font, hãy lưu trữ chúng cẩn thận để sử dụng cho các dự án khác.
• Tìm kiếm trên internet:
  Bạn có thể tìm kiếm tên font trực tiếp trên Google. Tuy nhiên, cần lưu ý chỉ tải font từ các trang web uy tín để tránh rủi ro từ các file chứa mã độc.

Bước 3: Cài đặt font chữ vào AutoCAD

Sau khi tải được font chữ bị thiếu, bạn cần cài đặt chúng vào thư mục Fonts của AutoCAD. Dưới đây là hướng dẫn chi tiết:

• Xác định thư mục Fonts của AutoCAD:
  Thư mục Fonts thường nằm trong đường dẫn:
  C:\Program Files\Autodesk\AutoCAD <Phiên bản>\Fonts
  Nếu bạn không tìm thấy thư mục này, hãy kiểm tra trong thư mục cài đặt của AutoCAD hoặc tìm kiếm bằng từ khóa “Fonts” trong ổ đĩa.
• Sao chép font chữ vào thư mục:
  • Sao chép các file font chữ (.SHX, .TTF, hoặc .OTF) mà bạn đã tải về.
  • Dán các file này vào thư mục Fonts của AutoCAD.
• Kiểm tra quyền truy cập thư mục:
  Trong một số trường hợp, bạn cần quyền quản trị viên để dán file vào thư mục hệ thống. Nếu gặp vấn đề, hãy nhấp chuột phải vào thư mục Fonts, chọn Properties, và kiểm tra mục Permissions.
• Khởi động lại AutoCAD:
  Sau khi thêm font chữ vào thư mục, hãy khởi động lại phần mềm AutoCAD để áp dụng thay đổi. Khi mở lại bản vẽ, các font bị thiếu sẽ được hiển thị chính xác.

Bước 4: Sử dụng lệnh Font Mapping để thay thế font

Nếu không thể tải hoặc cài đặt font bị thiếu, bạn có thể thay thế bằng một font tương tự bằng cách sử dụng lệnh Font Mapping.

• Tìm file Font Mapping (acad.fmp):
  File này thường nằm trong thư mục cài đặt AutoCAD. Bạn có thể tìm thấy file tại đường dẫn:
  C:\Program Files\Autodesk\AutoCAD <Phiên bản>\Support\acad.fmp
• Chỉnh sửa file Font Mapping: Mở file acad.fmp bằng Notepad hoặc bất kỳ trình chỉnh sửa văn bản nào.

Thêm dòng lệnh thay thế font vào file, ví dụ:
TênFontThiếu.shx;TênFontThayThế.shx

Trong đó, “TênFontThiếu” là tên font bị thiếu, và “TênFontThayThế” là font có sẵn mà bạn muốn sử dụng.

• Lưu và áp dụng thay đổi:
  Sau khi chỉnh sửa, lưu file và khởi động lại AutoCAD. Phần mềm sẽ tự động sử dụng font thay thế được chỉ định.

>>> Xem thêm: Tải font chữ cho microstation v8i – Hướng dẫn chi tiết

Cách tìm font CAD bị thiếu và khắc phục không phải là một nhiệm vụ phức tạp nếu bạn biết cách xử lý đúng cách. Việc đảm bảo font chữ hiển thị chính xác không chỉ tăng tính thẩm mỹ của bản vẽ mà còn giúp công việc của bạn trở nên chuyên nghiệp hơn. Hãy luôn sử dụng các font chữ chuẩn, nhúng font khi chia sẻ file, và cập nhật phiên bản AutoCAD để hạn chế tối đa lỗi này.
