Hướng dẫn chi tiết cách tính góc định hướng trong trắc địa

Trong lĩnh vực trắc địa, cách tính góc định hướng trong trắc địa là việc tính toán chính xác các góc định hướng đóng vai trò cực kỳ quan trọng. Góc định hướng, hay còn gọi là góc phương vị, là một trong những yếu tố cơ bản để xác định vị trí và phương hướng trong không gian. Đây là góc giữa phương Bắc (thường là Bắc từ) và đường thẳng nối điểm bắt đầu với điểm đích. Tính toán góc định hướng là một kỹ năng không thể thiếu đối với các chuyên gia trắc địa và kỹ sư xây dựng và công cụ hỗ trợ là máy thủy bình. Hãy cùng Việt Thanh Group tìm hiểu về cách tính góc định hướng trong trắc địa.

Cách tính góc định hướng trong trắc địa

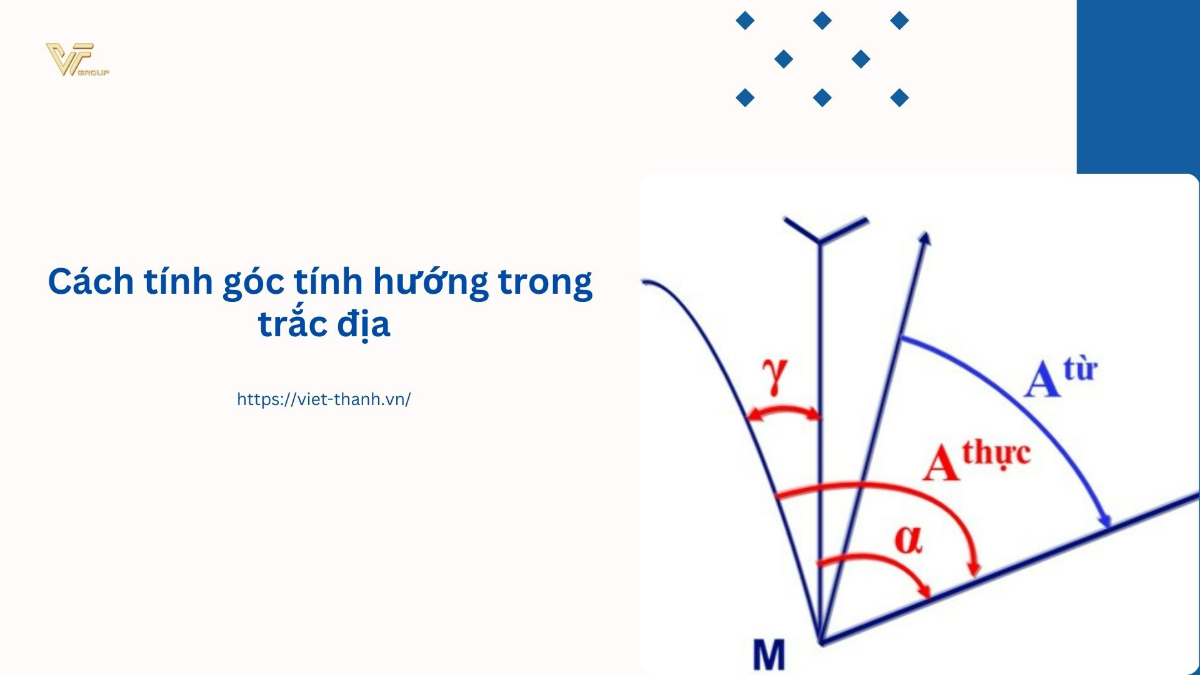

Góc định hướng (Azimuth): Là góc đo từ hướng Bắc theo chiều kim đồng hồ đến hướng của một điểm xác định. Góc này được đo trong khoảng từ 0° đến 360°.
Phương vị: Phương vị cũng là một dạng góc định hướng, nhưng được tính theo độ lệch từ hướng Bắc từ hoặc Bắc địa lý đến đường thẳng nối hai điểm.
Địa bàn (Bearing): Là một dạng khác của góc định hướng, thường được biểu thị dưới dạng góc lệch từ hướng Bắc hoặc hướng Nam, không vượt quá 90°, và kết hợp với chỉ dẫn Đông hoặc Tây.

Việc tính toán góc định hướng đòi hỏi phải sử dụng các công cụ và phương pháp đo đạc chính xác. Dưới đây là các bước cơ bản để tính góc định hướng:

Bước 1: Xác định tọa độ của các điểm

Đầu tiên, bạn cần xác định tọa độ của hai điểm trên bề mặt mà bạn muốn tính góc định hướng. Các tọa độ này thường được biểu thị dưới dạng (X, Y) hoặc (vĩ độ, kinh độ) nếu sử dụng hệ tọa độ địa lý.

Bước 2: Tính toán sự chênh lệch tọa độ

Sau khi xác định tọa độ của hai điểm A và B, bạn tính sự chênh lệch giữa tọa độ của chúng:

ΔX = XB – XA
ΔY = YB – YA

Bước 3: Sử dụng công thức tính góc định hướng

Góc định hướng θ có thể được tính bằng công thức: ΔX = XB – XA

ΔY = YB – YA

Bước 3: Sử dụng công thức tính góc định hướng

Góc định hướng θ có thể được tính bằng công thức:

θ = arctan(ΔY / ΔX)

Cần lưu ý rằng kết quả của phép tính này có thể nằm trong bất kỳ góc phần tư nào trên hệ tọa độ, do đó cần điều chỉnh để đảm bảo góc nằm trong khoảng từ 0° đến 360°:

Nếu ΔX > 0 và ΔY > 0: Góc định hướng nằm trong góc phần tư thứ nhất.
Nếu ΔX < 0: Cộng thêm 180° vào kết quả tính được.
Nếu ΔX > 0 và ΔY < 0: Cộng thêm 360° vào kết quả tính được.

Bước 4: Hiệu chỉnh góc định hướng theo yêu cầu

Trong nhiều trường hợp, cần hiệu chỉnh góc định hướng để phù hợp với yêu cầu cụ thể của dự án hoặc để khớp với hệ thống tọa độ sử dụng.

Ngoài ra, Việt Thanh Group có dịch vụ cho thuê thiết bị đo đạc uy tín, chất lượng.

>>>Xem thêm: Tìm hiểu về công thức tính góc phương vị trong trắc địa

Các công cụ hỗ trợ tính góc định hướng

Ngày nay, có nhiều công cụ và phần mềm hỗ trợ việc tính toán góc định hướng một cách nhanh chóng và chính xác:

Máy toàn đạc (Total Station): Là thiết bị chuyên dụng giúp đo đạc và tính toán góc định hướng trực tiếp trên hiện trường.
Phần mềm GIS: Các phần mềm GIS như ArcGIS, QGIS cung cấp các công cụ tính toán góc định hướng dựa trên dữ liệu tọa độ địa lý.
Phần mềm trắc địa DPSurvey: DPSurvey là một trong những phần mềm hàng đầu trong lĩnh vực trắc địa, hỗ trợ tính toán góc định hướng một cách chính xác và hiệu quả.

Một số thương hiệu điển hình trong công tác tính hệ số góc của máy thủy bình như máy thủy bình Hi-Target, máy thủy bình Satlab…

Các sản phẩm nổi bật như máy thủy bình Satlab SAL32, máy thủy bình điện tử Sokkia SDL30

Ứng dụng của việc nắm rõ công thức tính góc định hướng trong trắc địa

Góc định hướng có vai trò quan trọng trong nhiều lĩnh vực, đặc biệt là trong xây dựng và trắc địa:

Thiết kế và thi công các công trình: Trong quá trình thiết kế và thi công các công trình xây dựng, việc xác định chính xác góc định hướng giúp đảm bảo rằng các công trình được xây dựng đúng vị trí và phương hướng theo thiết kế.
Quy hoạch đô thị và quản lý đất đai: Góc định hướng được sử dụng để lập bản đồ địa chính, giúp quản lý và quy hoạch sử dụng đất hiệu quả.
Hàng hải và hàng không: Trong hàng hải và hàng không, góc định hướng được sử dụng để xác định lộ trình và hướng đi của tàu thuyền và máy bay.

Những lưu ý khi thực hiện tính góc định hướng

Việc tính toán góc định hướng yêu cầu độ chính xác cao, do đó, bạn cần lưu ý một số điểm sau:

Kiểm tra thiết bị đo đạc: Đảm bảo rằng các thiết bị đo đạc như máy toàn đạc, GPS đều hoạt động chính xác và được hiệu chỉnh đúng cách trước khi sử dụng.
Lựa chọn hệ tọa độ phù hợp: Sử dụng hệ tọa độ phù hợp với tiêu chuẩn quốc gia hoặc quốc tế để tránh sai số trong quá trình tính toán.
Hiệu chỉnh góc định hướng: Trong một số trường hợp, cần hiệu chỉnh góc định hướng để phù hợp với thực tế địa hình hoặc các yếu tố ngoại cảnh như từ trường Trái Đất.

>>>Xem thêm: Góc định hướng trong trắc địa: Bí quyết để đo đạc chính xác và hiệu quả

Tính toán góc định hướng là một kỹ năng quan trọng trong trắc địa và các lĩnh vực liên quan. Với sự hỗ trợ của các công cụ và phần mềm hiện đại như DPSurvey, quá trình này trở nên đơn giản và chính xác hơn. Hiểu rõ về cách tính toán góc định hướng sẽ giúp bạn thực hiện các dự án trắc địa và xây dựng một cách hiệu quả và chính xác, đảm bảo rằng mọi công việc đều đạt được tiêu chuẩn cao nhất.

Nếu bạn muốn tìm hiểu chi tiết hơn về cách tính góc định hướng trong trắc địa, hãy ghé thăm trang web của Việt Thanh Group. Tại đây, bạn sẽ có được những hướng dẫn cụ thể và các giải pháp tối ưu nhất cho nhu cầu của mình.
