Hướng dẫn đưa điểm đo GPS từ txt vào Microstation đầy đủ

Trong lĩnh vực đo đạc và bản đồ, việc chuyển dữ liệu GPS từ các thiết bị đo đạc vào phần mềm thiết kế bản đồ như MicroStation là một bước quan trọng để xử lý và trực quan hóa dữ liệu tọa độ. Đặc biệt, nếu bạn sử dụng các máy định vị GPS cầm tay hoặc máy định vị 2 tần số RTK, dữ liệu thường được xuất ra dưới dạng file TXT chứa danh sách tọa độ các điểm đo. Việt Thanh Group sẽ hướng dẫn đưa điểm đo GPS từ txt vào Microstation từ cơ bản đến nâng cao.

Hướng dẫn đưa điểm đo GPS từ txt vào Microstation

Trước khi nhập vào MicroStation, bạn cần đảm bảo dữ liệu từ file TXT được định dạng chính xác. Dữ liệu này thường bao gồm các thông tin như:

Tên điểm (ID)
Tọa độ X (East), Y (North), Z (Cao độ)
Mô tả điểm (nếu có)

Ví dụ về file TXT chứa dữ liệu tọa độ GPS:

P1 105.123456 20.987654 5.678

P2 105.234567 20.876543 6.123

P3 105.345678 20.765432 7.345

Trong đó:

P1, P2, P3 là tên các điểm đo
105.123456, 105.234567, 105.345678 là tọa độ X (Kinh độ)
20.987654, 20.876543, 20.765432 là tọa độ Y (Vĩ độ)
5.678, 6.123, 7.345 là cao độ Z

Lưu ý: Nếu dữ liệu của bạn chưa có định dạng chuẩn, bạn có thể chỉnh sửa lại bằng Excel hoặc Notepad để đảm bảo tính tương thích với MicroStation.

Bước 1: Mở phần mềm MicroStation

Trước khi tiến hành nhập dữ liệu tọa độ GPS, bạn cần mở phần mềm MicroStation và chuẩn bị bản vẽ phù hợp:

Khởi động MicroStation: Mở phần mềm từ máy tính của bạn và chờ giao diện chính xuất hiện.

Mở bản vẽ cần nhập tọa độ GPS: Nếu bạn đã có sẵn một bản vẽ, hãy mở nó bằng cách chọn File → Open và tìm đến file DGN cần làm việc.

Tạo bản vẽ mới (nếu chưa có): Nếu bạn chưa có bản vẽ, có thể tạo một file mới bằng cách:

Chọn File → New.
Đặt tên cho file bản vẽ và chọn định dạng DGN.
Chọn hệ tọa độ phù hợp với dữ liệu GPS của bạn (VN-2000, WGS-84, UTM…).
Nhấn OK để hoàn tất.

Lưu ý: Kiểm tra hệ tọa độ của bản vẽ và dữ liệu GPS để đảm bảo chúng đồng bộ với nhau, tránh sai lệch khi hiển thị điểm đo trên bản vẽ.

Bước 2: Sử dụng công cụ nhập tọa độ từ file TXT

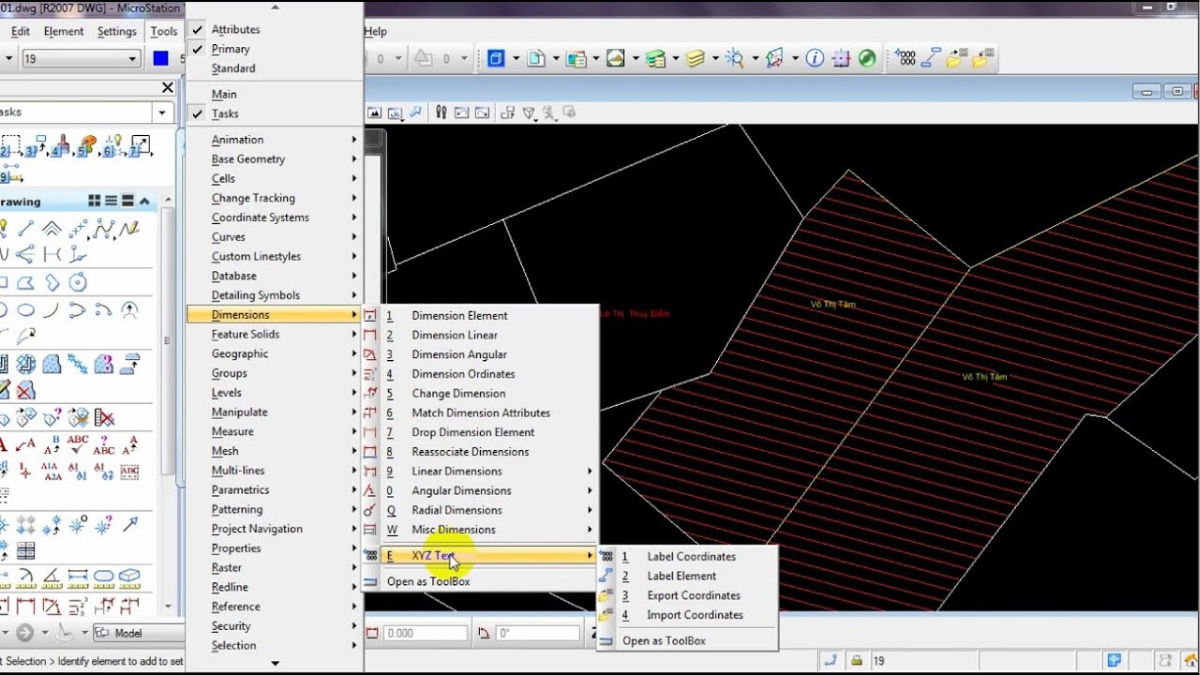

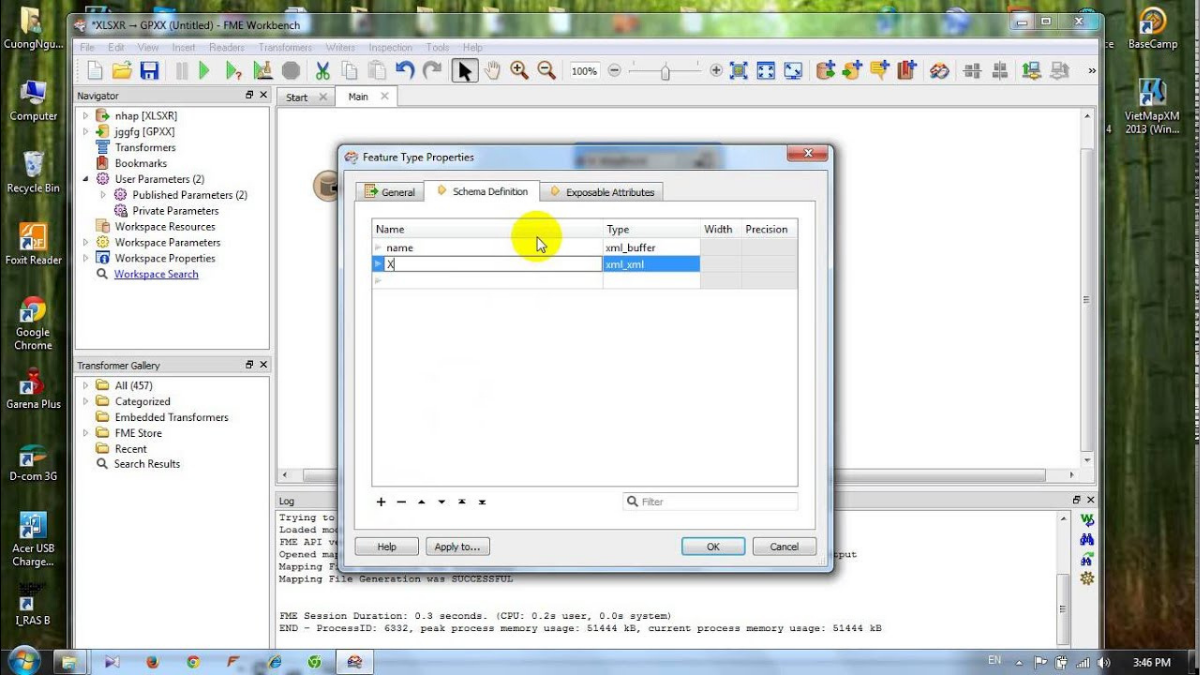

MicroStation cung cấp công cụ Import Coordinates giúp người dùng nhập dữ liệu tọa độ GPS từ file TXT một cách nhanh chóng và chính xác. Dưới đây là các bước chi tiết để thực hiện:

Mở công cụ Import Coordinates

Trên thanh công cụ, chọn Tools → Import Coordinates hoặc sử dụng tổ hợp phím Ctrl + T, sau đó tìm và mở công cụ này.

Chọn file TXT chứa danh sách tọa độ GPS

Trong hộp thoại Import Coordinates, nhấn Browse để tìm file TXT chứa dữ liệu tọa độ đã chuẩn bị từ trước.
Chọn file TXT phù hợp và nhấn Open.

Chọn định dạng nhập dữ liệu

Trong mục Format, bạn cần chọn đúng định dạng dữ liệu của file TXT để phần mềm nhận diện chính xác các điểm đo. Các định dạng phổ biến bao gồm:

XYZ: Nếu file TXT chỉ chứa tọa độ X, Y, Z theo thứ tự.
PXYZ: Nếu file TXT chứa cả tên điểm (ID) trước tọa độ X, Y, Z.

Nếu file TXT của bạn có thêm mô tả điểm hoặc thuộc tính khác, hãy kiểm tra và chọn định dạng tương ứng.

Xác định hệ tọa độ phù hợp

Trước khi nhập, hãy kiểm tra hệ tọa độ của file TXT có trùng khớp với hệ tọa độ của bản vẽ trong MicroStation hay không.
Nếu cần, bạn có thể sử dụng công cụ Reproject Coordinates để chuyển đổi hệ tọa độ trước khi nhập.

Nhấn OK để hoàn tất quá trình nhập điểm

Sau khi thiết lập đúng định dạng, nhấn OK hoặc Apply để phần mềm tiến hành nhập dữ liệu tọa độ vào bản vẽ.
Chờ vài giây để hệ thống xử lý, các điểm đo sẽ hiển thị trực tiếp trên bản vẽ theo đúng tọa độ đã nhập.

Bước 3: Kiểm tra và hiển thị điểm đo trên bản vẽ

Sau khi nhập dữ liệu thành công, bạn cần kiểm tra xem các điểm đo đã hiển thị đúng vị trí trên bản vẽ hay chưa. Nếu cần, bạn có thể thực hiện các bước sau để tối ưu hóa việc hiển thị:

Phóng to bản vẽ: Sử dụng công cụ Zoom Extents để xem toàn bộ các điểm đo vừa nhập.
Hiển thị tên điểm đo: Nếu file TXT có chứa ID điểm, bạn có thể bật chế độ hiển thị tên điểm bằng cách vào Element → Text Styles và chỉnh sửa thông số văn bản.
Kiểm tra độ chính xác: Sử dụng công cụ Measure Distance để đo khoảng cách giữa các điểm và đối chiếu với số liệu thực tế nhằm đảm bảo độ chính xác của dữ liệu.
Tùy chỉnh màu sắc, ký hiệu điểm đo: Nếu cần, bạn có thể thay đổi màu sắc, kích thước hoặc ký hiệu của các điểm đo để dễ dàng nhận diện trên bản vẽ.

Khi sử dụng Máy GNSS RTK Hi-Target V200 để đo đạc thực địa, dữ liệu tọa độ GPS thường được xuất dưới dạng file TXT. Để đảm bảo tính chính xác khi nhập dữ liệu vào MicroStation, trước tiên bạn cần xuất file TXT từ thiết bị. Sau khi hoàn tất đo đạc, bạn kết nối máy với phần mềm thu thập dữ liệu, lựa chọn xuất file ở định dạng XYZ hoặc PXYZ.

Kiểm tra và hiển thị điểm đo GPS trên bản vẽ

Hiển thị tên điểm đo
Để giúp bản vẽ dễ đọc hơn, bạn có thể bật chế độ hiển thị tên điểm đo bằng cách:

Vào Element → Text Styles, chọn Text Node
Điều chỉnh cỡ chữ, màu sắc, vị trí hiển thị phù hợp

Tạo đường nối giữa các điểm đo
Nếu bạn muốn nối các điểm đo GPS để tạo các đường đo đạc thực địa, hãy sử dụng lệnh Place SmartLine trong MicroStation.

Chọn công cụ Place SmartLine
Click vào từng điểm theo thứ tự để tạo đường nối giữa các điểm
Nhấn OK để hoàn tất

Sau khi thực hiện, bạn sẽ có một bản vẽ thể hiện các điểm đo GPS với tọa độ chính xác, giúp phục vụ quá trình thiết kế và phân tích địa hình.

Máy GNSS RTK Hi-Target V500 là một trong những thiết bị đo đạc có độ chính xác cao, giúp kỹ sư thu thập dữ liệu tọa độ một cách nhanh chóng và đáng tin cậy. Để đưa dữ liệu từ Hi-Target V500 vào MicroStation, bạn cần xuất file TXT sau khi hoàn thành đo đạc thực địa. File TXT này thường có định dạng XYZ, PXYZ hoặc kèm theo mô tả điểm đo để dễ dàng nhận diện.

>>> Xem thêm: Xác định tọa độ trong autocad – Hướng dẫn chi tiết

Xuất dữ liệu từ MicroStation sang các định dạng khác

Nếu bạn muốn chia sẻ hoặc sử dụng dữ liệu này trong các phần mềm khác như AutoCAD, ArcGIS, MicroStation cho phép xuất dữ liệu với nhiều định dạng khác nhau:

Xuất sang file DXF/DWG: Vào File → Export → DXF/DWG
Xuất sang file CSV: Vào Tools → XYZ Text Tool → Export XYZ

Mẹo: Nếu bạn sử dụng máy GNSS RTK Satlab Freyja hoặc Satlab SL7, bạn có thể xuất dữ liệu trực tiếp từ máy đo về MicroStation mà không cần chuyển đổi định dạng phức tạp.

Ứng dụng thực tế của việc nhập điểm đo GPS vào MicroStation

Việc nhập điểm đo GPS từ file TXT vào MicroStation giúp ích rất nhiều trong các lĩnh vực:

Khảo sát địa hình: Xây dựng bản đồ địa hình từ dữ liệu đo đạc thực tế
Thiết kế hạ tầng giao thông: Xác định vị trí đường, cầu, công trình
Quy hoạch đô thị: Xây dựng hệ thống tọa độ chính xác cho bản vẽ quy hoạch
Xây dựng công trình: Kiểm tra và điều chỉnh vị trí thi công dựa trên tọa độ GPS

Lưu ý khi nhập tọa độ GPS vào MicroStation

Kiểm tra hệ tọa độ: Đảm bảo dữ liệu GPS có cùng hệ tọa độ với bản vẽ MicroStation (VN-2000, WGS-84, UTM, v.v.)
Định dạng file TXT chuẩn: Dữ liệu phải có thứ tự chính xác để tránh lỗi nhập tọa độ
Lưu trữ bản gốc: Trước khi nhập, hãy lưu lại một bản sao của file TXT để dễ dàng đối chiếu khi cần

>>> Xem thêm: Cách xuất bản đồ QGIS chi tiết và dễ hiểu nhất cho người mới bắt đầu

Việc đưa điểm đo GPS từ file TXT vào MicroStation giúp tối ưu hóa quy trình làm việc, giảm thiểu sai sót trong thiết kế và đảm bảo độ chính xác cao trong khảo sát xây dựng. Bằng cách sử dụng các bước hướng dẫn trên, bạn có thể dễ dàng nhập, hiển thị và quản lý dữ liệu tọa độ một cách hiệu quả.
