Liên kết scan 3D laser và BIM

Trong ngành xây dựng hiện đại, việc kết hợp giữa công nghệ quét 3D laser và mô hình thông tin công trình (BIM) mang lại một bước tiến vượt bậc trong việc quản lý và triển khai các dự án. Liên kết giữa scan 3D laser và BIM giúp tăng cường tính chính xác, giảm thiểu sai sót và tối ưu hóa quá trình thi công, từ giai đoạn thiết kế cho đến hoàn thiện công trình. Việt Thanh Group sẽ cùng bạn tìm hiểu về liên kết scan 3D laser và BIM.

Quét 3D laser – Tạo dữ liệu chính xác và chi tiết

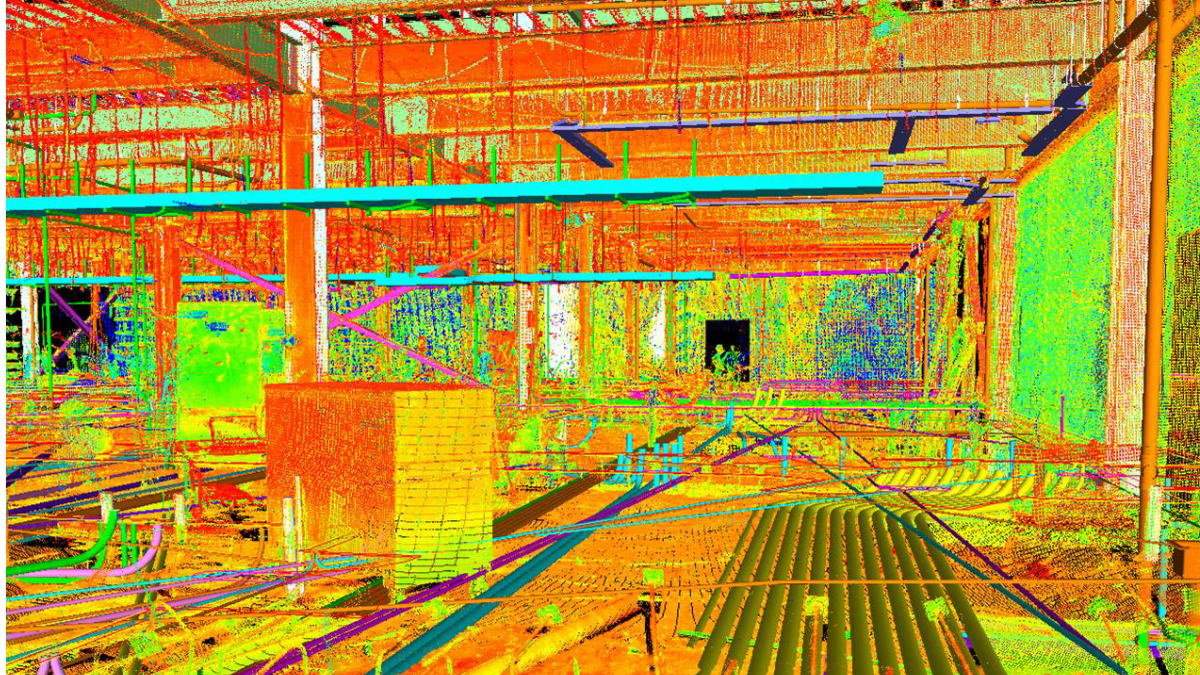

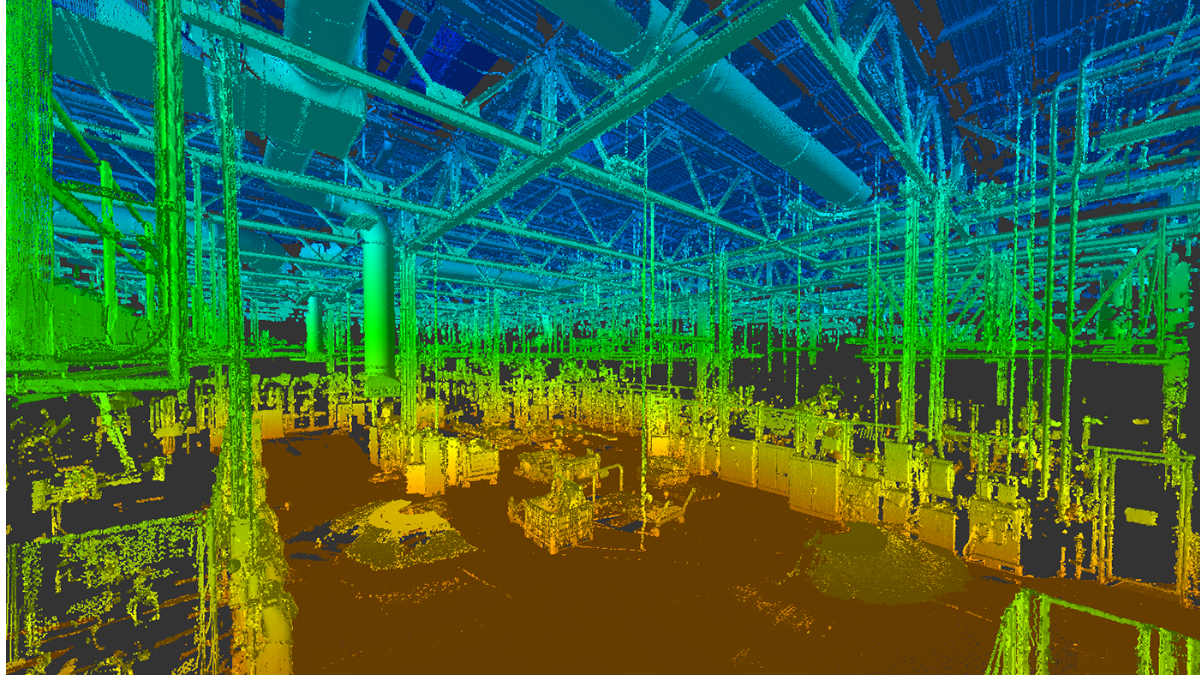

Máy quét 3D laser là một công cụ mạnh mẽ trong việc thu thập dữ liệu chi tiết và chính xác về hiện trạng của các công trình, đặc biệt trong các dự án có yêu cầu cao về độ chính xác. Quá trình quét 3D bằng laser sử dụng các tia laser để đo đạc khoảng cách từ đầu quét đến bề mặt vật thể, từ đó tạo ra hàng triệu điểm đo đạc gọi là “đám mây điểm” (point cloud). Mỗi điểm trong đám mây này có tọa độ chính xác 3 chiều (X, Y, Z), đại diện cho một phần nhỏ của bề mặt vật thể. Dữ liệu thu được qua quét 3D laser không chỉ có độ chính xác cao mà còn phản ánh đầy đủ các chi tiết của công trình, kể cả những vùng khó tiếp cận hoặc có địa hình phức tạp.

Quá trình quét 3D diễn ra nhanh chóng, có thể thu thập dữ liệu trong thời gian ngắn mà không cần tiếp xúc trực tiếp với các khu vực thi công. Dữ liệu “đám mây điểm” này có thể được chuyển đổi thành mô hình số 3D hoặc bản vẽ kỹ thuật, phục vụ cho các mục đích khác nhau như thiết kế, kiểm tra và giám sát tiến độ thi công. Dữ liệu quét 3D trở thành nền tảng quan trọng trong việc xây dựng các mô hình thông tin công trình (BIM), cung cấp cái nhìn tổng thể và chi tiết về hiện trạng công trình và các yếu tố xung quanh.

BIM – Mô hình thông tin công trình

BIM (Building Information Modeling) là một phương pháp quản lý thông tin công trình thông qua mô hình 3D số hóa của công trình, trong đó tích hợp thông tin chi tiết về cấu trúc, vật liệu, hệ thống kỹ thuật, và các yếu tố quan trọng khác. BIM không chỉ là công cụ thiết kế mà còn đóng vai trò quan trọng trong việc quản lý, giám sát tiến độ, chi phí và bảo trì công trình trong suốt vòng đời của nó. Một trong những yếu tố nổi bật của BIM là khả năng kết hợp dữ liệu từ các nguồn khác nhau, từ đó tạo ra một mô hình thông tin hoàn chỉnh và chính xác.

Khi kết hợp với dữ liệu quét 3D laser, BIM trở nên chính xác và đáng tin cậy hơn. Dữ liệu quét 3D laser cung cấp thông tin hiện trạng công trình một cách chi tiết, giúp mô hình BIM phản ánh đúng thực tế và không bị sai lệch. Điều này cực kỳ quan trọng trong việc phát hiện các vấn đề tiềm ẩn như sai lệch kích thước, không phù hợp giữa thiết kế và thực tế, hoặc những khu vực khó thi công. Khi mọi yếu tố của công trình được tích hợp vào mô hình BIM, các nhà thầu và kỹ sư có thể dễ dàng theo dõi tiến độ, quản lý chi phí, và lập kế hoạch cho các bước thi công tiếp theo.

Máy quét Scan laser Topcon GLS 2200 là một công cụ lý tưởng để thực hiện quét 3D chính xác và nhanh chóng. Với khả năng quét phạm vi rộng và thu thập dữ liệu với độ chính xác cao, Topcon GLS 2200 giúp tạo ra dữ liệu đám mây điểm chất lượng, là nền tảng vững chắc để xây dựng mô hình BIM. Công nghệ tiên tiến của máy cho phép thu thập thông tin về các công trình phức tạp và các khu vực khó tiếp cận, từ đó hỗ trợ việc thiết kế, thi công và quản lý công trình trong suốt vòng đời của dự án.

>>>Xem thêm: Ứng dụng Scan trong lĩnh vực xây dựng hiện nay

Lợi ích của việc liên kết quét 3D laser và BIM

Tăng cường chính xác và sự phù hợp: Việc kết hợp dữ liệu quét 3D laser với mô hình BIM giúp đảm bảo rằng mọi quyết định trong thiết kế và thi công đều dựa trên những thông tin chính xác và đáng tin cậy. Dữ liệu quét 3D laser tạo ra một bản sao kỹ thuật số chi tiết và chính xác của hiện trạng công trình, giúp các nhà thiết kế và kỹ sư dễ dàng nhận diện các yếu tố như kích thước, hình dạng và vị trí của các cấu trúc trong thực tế.

Điều này không chỉ giảm thiểu khả năng xảy ra sai sót mà còn giúp tối ưu hóa quá trình thiết kế và thi công. Với sự hỗ trợ từ công nghệ này, mô hình BIM được xây dựng dựa trên dữ liệu thực tế và dễ dàng điều chỉnh để phản ánh đúng tình hình hiện tại của công trình, từ đó hạn chế những thay đổi tốn kém trong quá trình thi công. Chính vì vậy, việc tích hợp quét 3D laser với BIM giúp đảm bảo độ chính xác cao hơn, giảm thiểu các sự cố và sai lệch, từ đó nâng cao chất lượng công trình cuối cùng.

Tiết kiệm thời gian và chi phí: Một trong những lợi ích lớn nhất khi sử dụng quét 3D laser kết hợp với BIM là khả năng tiết kiệm thời gian và chi phí đáng kể. Quá trình thu thập dữ liệu hiện trạng bằng quét 3D diễn ra nhanh chóng và hiệu quả hơn so với các phương pháp truyền thống, chẳng hạn như đo đạc thủ công hoặc sử dụng máy ảnh thông thường. Quá trình quét chỉ mất vài giờ hoặc vài ngày, tùy theo quy mô công trình, và có thể thu thập hàng triệu điểm dữ liệu một cách chính xác mà không cần tốn công sức hay thời gian cho việc ghi chép thủ công.

Ngoài ra, dữ liệu thu thập được ngay lập tức có thể được chuyển sang mô hình 3D, giúp các nhà thiết kế và kỹ sư có cái nhìn trực quan và đầy đủ về công trình. Việc giảm thiểu thời gian thu thập và xử lý dữ liệu giúp giảm chi phí lao động và các chi phí phát sinh trong quá trình thi công. Đồng thời, nhờ vào tính chính xác cao của dữ liệu quét, các sai sót trong quá trình thi công sẽ ít hơn, giúp giảm thiểu chi phí sửa chữa và chỉnh sửa sau này.

Dễ dàng cập nhật và bảo trì: Một trong những điểm mạnh vượt trội của việc liên kết BIM với quét 3D laser là khả năng cập nhật và bảo trì công trình một cách dễ dàng và hiệu quả suốt vòng đời của công trình. Các công trình thường xuyên thay đổi trong quá trình thi công và sau khi hoàn thành, chẳng hạn như thay đổi cấu trúc, thay đổi vật liệu hoặc thay đổi mục đích sử dụng. Việc liên kết dữ liệu quét 3D với BIM giúp theo dõi tất cả các thay đổi này một cách chính xác và kịp thời.

>>>Xem thêm: Công nghệ scan 3D laser trong thi công: Giải pháp hiệu quả trong xây dựng hiện đại

Ứng dụng của liên kết quét 3D laser và BIM

Quản lý dự án xây dựng: Sự kết hợp giữa quét 3D và BIM cho phép giám sát tiến độ công trình, cập nhật thường xuyên các thay đổi trong quá trình thi công. Điều này giúp dự án luôn đi đúng tiến độ và trong ngân sách dự kiến.

Thiết kế và cải tạo công trình: Quét 3D giúp tạo ra mô hình chính xác của hiện trạng, điều này đặc biệt hữu ích khi cần cải tạo hoặc mở rộng các công trình cũ. Liên kết với BIM giúp đảm bảo rằng mọi thay đổi được thực hiện chính xác và hiệu quả.

Khảo sát công trình hạ tầng: Việc ứng dụng quét 3D và BIM trong khảo sát hạ tầng như đường bộ, cầu, hầm và các công trình ngầm giúp cải thiện khả năng giám sát chất lượng và an toàn trong suốt quá trình thi công.

Quản lý và bảo trì công trình: Với dữ liệu chính xác từ quét 3D và mô hình BIM, việc theo dõi và bảo trì các công trình sau khi hoàn thành trở nên dễ dàng hơn. Các vấn đề như hư hỏng, xuống cấp hay yêu cầu sửa chữa có thể được xác định nhanh chóng và hiệu quả.

Giám sát môi trường: Liên kết quét 3D và BIM có thể được ứng dụng trong các dự án giám sát môi trường, như quan trắc đất đai, quản lý rừng, bảo vệ di tích và các dự án bảo tồn thiên nhiên.

Việt Thanh Group cung cấp dịch vụ quét 3D Laser Scan giúp ghi lại hình ảnh và thông tin chi tiết về các công trình, địa hình và các đối tượng với độ chính xác cao. Dịch vụ quét 3D Laser Scan của Việt Thanh Group sử dụng công nghệ tiên tiến, cho phép tạo ra mô hình 3D chính xác từ dữ liệu đám mây điểm (point cloud), giúp khách hàng nắm bắt và quản lý thông tin công trình một cách dễ dàng.
