Hướng dẫn sử dụng lisp ghi cao độ trong cad chi tiết

Để đạt được độ chính xác cao và tiết kiệm thời gian trong đo đạc, thiết kế, việc sử dụng các công cụ phần mềm hỗ trợ như Lisp ghi cao độ trong CAD là một giải pháp hiệu quả. Trong bài viết này, Việt Thanh Group sẽ cung cấp cho bạn một hướng dẫn chi tiết về cách sử dụng Lisp ghi cao độ trong CAD, cũng như những lợi ích mà việc áp dụng Lisp mang lại cho công tác đo đạc. Bên cạnh đó, chúng tôi cũng sẽ giới thiệu về sự hỗ trợ của máy thủy bình – công cụ quan trọng trong việc đo cao độ chính xác.

Quy trình sử dụng lisp ghi cao độ trong cad

Tạo Block cao độ

Để tạo một Block cao độ trong AutoCAD, bạn thực hiện các bước sau:

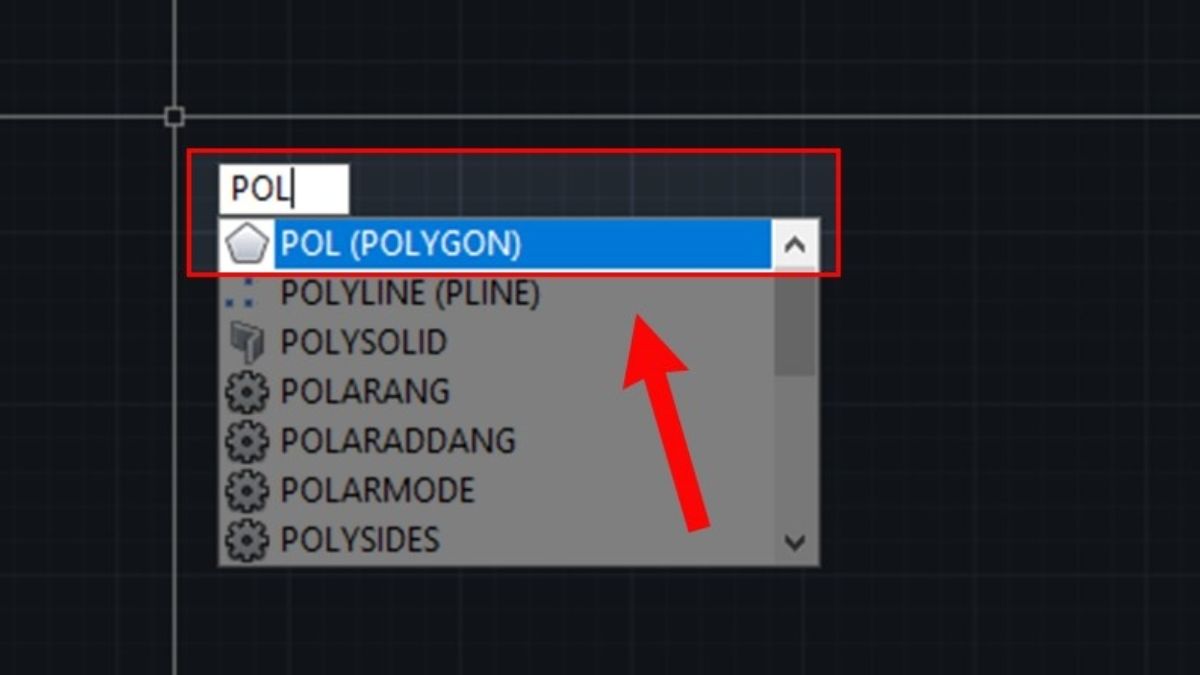

• Bước 1: Gõ lệnh POL (Polygon) để vẽ mũi tên, chọn kích thước tùy theo yêu cầu thiết kế của bạn.

• Bước 2: Sử dụng lệnh L (Line) để thiết kế mốc cao độ.

• Bước 3: Gõ lệnh ATT (ATTDEF) để tạo thuộc tính (Attribute) và nhập tag, ví dụ: COSA.

• Bước 4: Vẽ mốc cao độ tại vị trí thích hợp, có thể đổi màu cho Text nếu cần.

• Bước 5: Nhập lệnh B (Block) để tạo khối giữa các đối tượng vừa vẽ.

• Bước 6: Đặt tên cho Block và chọn điểm đặt, sau đó hoàn tất quá trình tạo Block cao độ.

Ghi cao độ tự động

Để ghi cao độ tự động trong AutoCAD, bạn cần làm theo các bước sau:

• Bước 1: Tạo line tham chiếu cho tọa độ và vẽ các block cao độ cho cả trên và dưới.

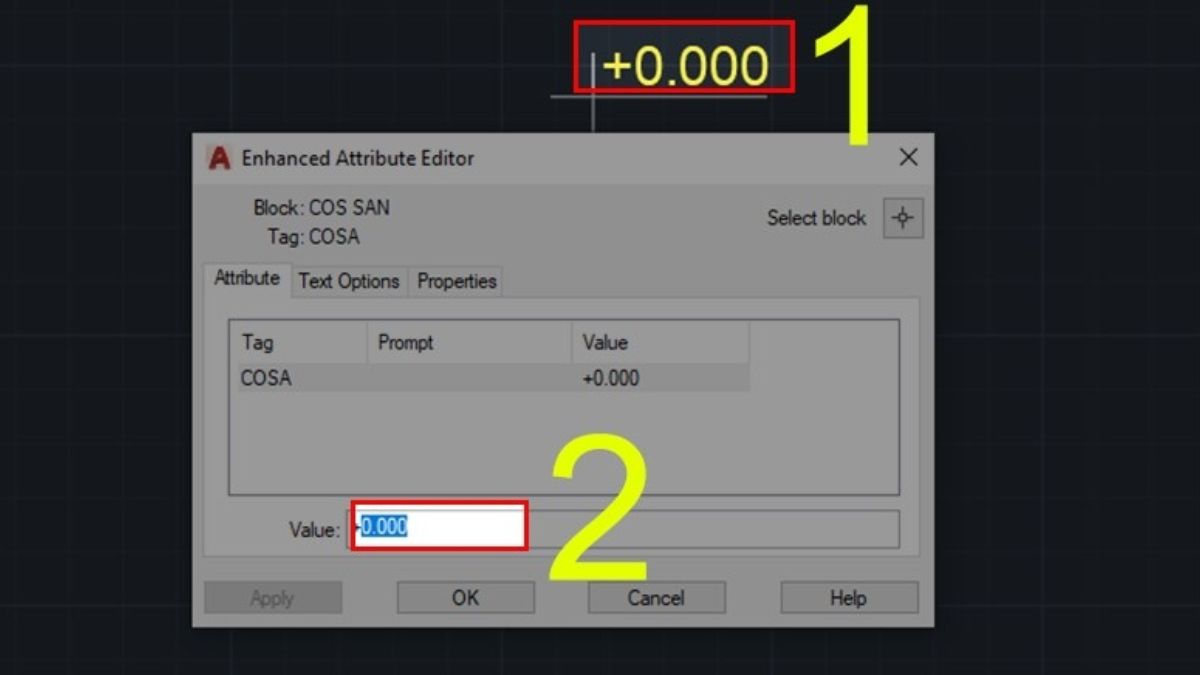

• Bước 2: Đúp chuột vào Text cao độ phía trên và chọn ký tự 0.000.

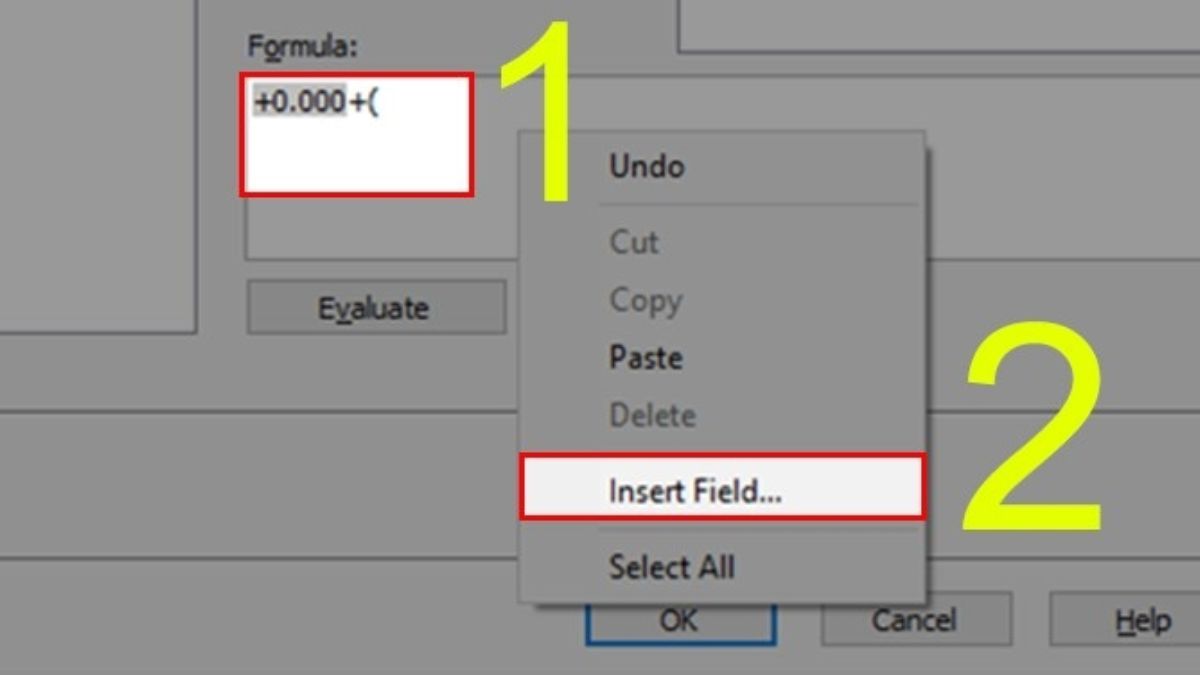

• Bước 3: Click chuột phải vào ký tự 0.000 và chọn Insert Field….

• Bước 4: Chọn Field Category là Objects và Field Name là Formula.

• Bước 5: Chọn Block khởi tạo và xác định giá trị cao độ từ mục Preview.

• Bước 6: Tiến hành nhập công thức tính toán cao độ theo các giá trị tham chiếu (Y2, Y1).

• Bước 7: Cập nhật công thức hoàn chỉnh với đơn vị đo là mét và số lẻ chính xác đến ba chữ số.

Công thức ghi cao độ

Công thức tính cao độ trong AutoCAD là yếu tố quan trọng giúp việc tính toán cao độ được chính xác và nhanh chóng. Đảm bảo bạn đã nhập đúng công thức theo trục Y, Z, và chuyển đổi đơn vị từ mm sang mét khi cần thiết. Hệ thống sẽ tự động cập nhật giá trị cao độ khi bạn sử dụng lệnh Lisp để ghi nhận các thông số cao độ trên bản vẽ.

>> Xem thêm: Cao độ thiết kế và cao độ xây dựng: Vai trò quan trọng trong thi công và trắc địa

Lợi ích khi sử dụng lisp ghi cao độ trong cad

Tăng cường độ chính xác

Việc sử dụng Lisp giúp loại bỏ những sai sót do thao tác thủ công. Lisp ghi cao độ một cách chính xác, đảm bảo không có sự nhầm lẫn trong quá trình thiết kế. Điều này cực kỳ quan trọng trong các dự án đòi hỏi độ chính xác cao như xây dựng hạ tầng giao thông, thủy lợi, hay các công trình kỹ thuật đặc biệt. Với khả năng tự động ghi các giá trị cao độ, Lisp giúp tiết kiệm thời gian và hạn chế tối đa các sai sót có thể xảy ra nếu làm thủ công.

Tiết kiệm thời gian

Lập trình Lisp tự động hóa công việc ghi cao độ, giúp bạn hoàn thành công việc nhanh chóng mà không cần phải làm thủ công từng bước. Điều này không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu công sức đáng kể trong các dự án lớn, đặc biệt là khi phải làm việc với số liệu cao độ phức tạp và có quy mô rộng. Hệ thống tự động này giúp bạn nhanh chóng hoàn thiện các bản vẽ kỹ thuật mà vẫn đảm bảo độ chính xác cao.

Tự động hóa quy trình

Lisp giúp tự động hóa các tác vụ lặp đi lặp lại trong quá trình thiết kế, giúp giảm thiểu tối đa sự can thiệp của con người và làm việc hiệu quả hơn. Khi sử dụng Lisp, các thao tác ghi nhận cao độ và tính toán sẽ trở nên linh hoạt và nhanh chóng, tiết kiệm thời gian cho các bước tiếp theo trong quy trình thiết kế. Điều này giúp đội ngũ kỹ sư tập trung vào các công việc đòi hỏi sự sáng tạo và chuyên môn cao hơn, thay vì phải thực hiện những công việc thủ công lặp đi lặp lại.

Dễ dàng tích hợp vào quy trình thiết kế

Lisp có thể được tích hợp trực tiếp vào AutoCAD, giúp bạn làm việc với các bản vẽ một cách dễ dàng mà không cần phải chuyển qua lại giữa các phần mềm khác. Sự tích hợp này không chỉ mang lại sự tiện lợi mà còn đảm bảo sự nhất quán trong công việc thiết kế. Bạn có thể dễ dàng sử dụng Lisp để ghi cao độ, sau đó tiếp tục chỉnh sửa và thiết kế mà không gặp phải sự gián đoạn trong quy trình làm việc. Việc tích hợp trực tiếp vào AutoCAD giúp tiết kiệm thời gian và nâng cao hiệu quả công việc, đặc biệt trong các dự án lớn với nhiều bản vẽ và yêu cầu cao về tính chính xác.

Ngoài việc sử dụng Lisp ghi cao độ trong CAD, một công cụ quan trọng khác giúp đảm bảo độ chính xác trong việc đo đạc cao độ là máy thủy bình. Máy thủy bình như máy thủy bình đi máy thuỷ bình Sokkia B40A, .. là thiết bị đo cao độ chuyên dụng trong ngành xây dựng và đo đạc. Máy thủy bình giúp xác định độ chênh lệch cao độ giữa các điểm một cách chính xác và nhanh chóng, rất hữu ích trong các công trình xây dựng cầu đường, khảo sát địa hình, và các dự án cơ sở hạ tầng khác.

Tại Việt Thanh Group, chúng tôi cung cấp các loại máy thủy bình chất lượng cao, hỗ trợ công tác đo đạc chính xác cho các dự án của bạn. Các máy thủy bình của chúng tôi được trang bị công nghệ tiên tiến, cho phép đo đạc nhanh chóng và giảm thiểu sai sót, từ đó hỗ trợ quá trình ghi cao độ trong bản vẽ CAD trở nên chính xác và hiệu quả hơn.

>> Xem thêm: Dịch vụ đo đạc bản đồ giá rẻ, uy tín trên thị trường hiện nay

Việc sử dụng Lisp ghi cao độ trong CAD là một giải pháp hiệu quả trong công tác đo đạc và thiết kế, giúp tiết kiệm thời gian và nâng cao độ chính xác. Kết hợp với các công cụ hỗ trợ như máy thủy bình, bạn có thể hoàn thiện các dự án hạ tầng với sự chính xác cao nhất.
