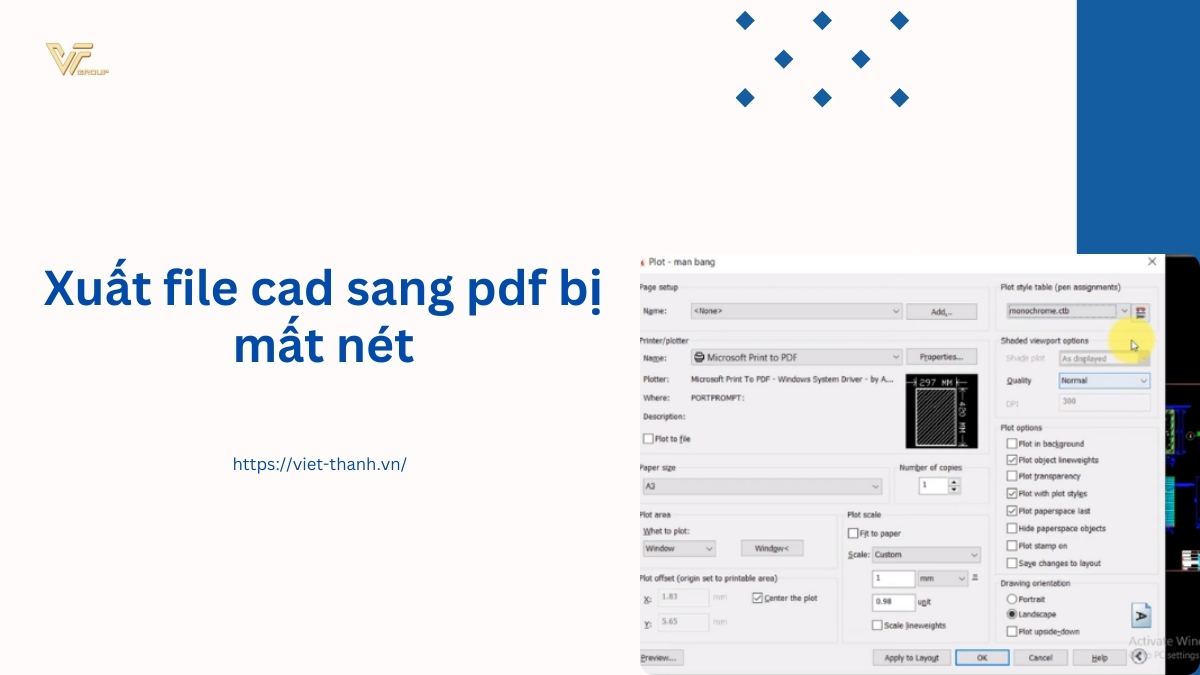

Lỗi xuất file cad sang pdf bị mất nét và cách khắc phục

Trong thiết kế và xây dựng, việc chuyển đổi bản vẽ AutoCAD sang PDF là bước cuối cùng để chia sẻ và trình bày với khách hàng hoặc các bên liên quan. Tuy nhiên, không ít kỹ sư gặp phải lỗi mất nét, làm giảm chất lượng và tính chuyên nghiệp của bản vẽ. Lỗi này không chỉ gây mất thẩm mỹ mà còn làm ảnh hưởng đến việc truyền đạt thông tin kỹ thuật. Để khắc phục vấn đề này, bạn cần hiểu rõ nguyên nhân và công cụ hỗ trợ là máy thủy bình. Hãy cùng Việt Thanh Group tìm hiểu chi tiết về lỗi xuất file CAD sang PDF bị mất nét và cách khắc phục hiệu quả.

Tại sao xuất file CAD sang PDF bị mất nét?

Lỗi mất nét khi xuất file CAD sang PDF có thể xuất phát từ nhiều nguyên nhân khác nhau. Hiểu rõ các nguyên nhân này là bước đầu để giải quyết vấn đề.

Một trong những nguyên nhân phổ biến khiến file CAD khi xuất sang PDF bị mất nét là do thiết lập độ dày nét vẽ chưa chính xác. Khi bạn không điều chỉnh hoặc chọn sai thông số độ dày nét trong mục “Plot Style Table”, các đường vẽ có thể trở nên quá mờ hoặc không hiển thị đúng. Trong quá trình xử lý các lỗi này, việc sử dụng các thiết bị đo lường chính xác như Máy Thủy Bình Satlab SAL32 giúp đảm bảo các thông số kỹ thuật của bản vẽ từ khâu thiết kế đến hiện thực hóa ngoài công trường luôn đạt độ chính xác cao.

Cài đặt tỷ lệ nét không phù hợp (Linetype Scale)

Tỷ lệ kiểu nét (Linetype Scale) trong AutoCAD ảnh hưởng trực tiếp đến cách hiển thị các nét đứt, nét chấm hoặc các kiểu nét đặc biệt khác. Khi tỷ lệ không phù hợp, các đường nét này sẽ không hiển thị đúng cách hoặc bị mất hoàn toàn khi xuất sang PDF.

Cấu hình máy in ảo chưa chính xác

Máy in ảo “DWG to PDF” là công cụ phổ biến để xuất file CAD sang PDF. Tuy nhiên, nếu không cấu hình đúng các thông số như khổ giấy, tỷ lệ in, hoặc kiểu nét, file PDF xuất ra sẽ gặp lỗi mất nét.

Độ dày nét (Lineweight) không đồng đều

Khi độ dày nét trong bản vẽ CAD quá nhỏ hoặc không đồng nhất giữa các layer, một số đường vẽ sẽ không hiển thị rõ ràng hoặc bị mờ trong file PDF.

Font chữ hoặc kiểu nét không tương thích

Sử dụng font chữ đặc biệt hoặc các kiểu nét không tiêu chuẩn cũng là nguyên nhân gây mất nét khi xuất file. Một số font và kiểu nét không được hỗ trợ đầy đủ trong máy in ảo hoặc phần mềm PDF.

Phiên bản AutoCAD lỗi thời

Các phiên bản AutoCAD cũ có thể không tương thích tốt với các máy in ảo hiện đại, dẫn đến lỗi khi xuất file.

>>>Xem thêm: Hướng dẫn khắc phục lỗi không chạy được file Setup Autocad chi tiết, dễ hiểu

Cách khắc phục lỗi xuất file cad sang pdf bị mất nét

Lỗi mất nét trong quá trình xuất file CAD sang PDF còn có thể đến từ việc lựa chọn định dạng hoặc máy in ảo không phù hợp. Điều này thường xảy ra khi người dùng sử dụng các máy in PDF mặc định với cài đặt không tối ưu. Để đảm bảo độ chính xác cao nhất trong công việc kỹ thuật, nhiều chuyên gia khuyến nghị kết hợp với các thiết bị hỗ trợ đo đạc chuẩn xác như Máy Thủy Bình Sokkia B40A, giúp tối ưu hiệu quả từ giai đoạn thiết kế đến thi công.

Dưới đây là các giải pháp chi tiết để khắc phục tình trạng mất nét:

Điều chỉnh tỷ lệ nét (Linetype Scale)

Sử dụng lệnh LTSCALE để thay đổi tỷ lệ kiểu nét trong bản vẽ.
Đặt giá trị phù hợp với kích thước thực tế của bản vẽ. Ví dụ, nếu bản vẽ có tỷ lệ lớn, bạn nên tăng giá trị LTSCALE để các nét đứt hoặc chấm hiển thị đầy đủ.

Kiểm tra và cấu hình máy in ảo (Plotter)

Trong hộp thoại Plot, chọn máy in ảo DWG to PDF.
Kiểm tra các thông số như khổ giấy, tỷ lệ in (Scale to Fit), và kiểu nét.
Đặt độ phân giải (DPI) cao hơn, chẳng hạn từ 300 DPI trở lên, để cải thiện chất lượng PDF.

Điều chỉnh độ dày nét (Lineweight)

Truy cập vào Layer Properties Manager để đặt độ dày nét cho từng lớp.
Đảm bảo rằng các lớp quan trọng được thiết lập độ dày nét đủ lớn để hiển thị rõ ràng trong PDF.

Sử dụng kiểu nét và font chữ tương thích

Thay thế các kiểu nét đặc biệt bằng các kiểu nét tiêu chuẩn của AutoCAD, chẳng hạn như Continuous hoặc Dashed.
Sử dụng font chữ dạng TrueType (ví dụ: Arial, Times New Roman) để đảm bảo tương thích khi xuất file.

Cập nhật phiên bản AutoCAD

Nâng cấp lên phiên bản AutoCAD mới nhất để tận dụng các tính năng cải thiện chất lượng xuất file.
Đảm bảo rằng các plugin hoặc máy in ảo cũng được cập nhật tương thích với phiên bản mới.

>>>Xem thêm: File Excel chuyển tọa độ từ Google Earth sang VN2000 chi tiết

Mẹo cải thiện chất lượng khi xuất file CAD sang PDF

Để đảm bảo file PDF có chất lượng tốt nhất, bạn nên áp dụng các mẹo sau:

Xem trước bản vẽ trước khi in (Preview)

Luôn kiểm tra chế độ xem trước trong hộp thoại Plot.
Nếu phát hiện lỗi hiển thị, quay lại bản vẽ và điều chỉnh các thông số như tỷ lệ nét hoặc độ dày nét.

Tối ưu hóa layer và kiểu nét

Bật hiển thị tất cả các lớp (Layer) quan trọng trước khi xuất file.
Đảm bảo rằng các layer không bị ẩn hoặc khóa (Locked).

Sử dụng phần mềm hỗ trợ chỉnh sửa PDF

Sau khi xuất file, bạn có thể sử dụng phần mềm như Adobe Acrobat để chỉnh sửa và tối ưu hóa file PDF.
Tăng độ phân giải hoặc chỉnh sửa các nét bị mờ để cải thiện chất lượng tổng thể.

Lưu file gốc trước khi xuất

Trước khi xuất file, lưu lại phiên bản gốc của bản vẽ để có thể điều chỉnh nếu cần thiết.

Lưu ý khi xuất file cad sang pdf bị mất nét

Để tránh gặp phải lỗi mất nét trong tương lai, hãy lưu ý các điều sau:

Kiểm tra thông số in trước khi xuất: Luôn đảm bảo rằng các thông số như khổ giấy, tỷ lệ in, và kiểu nét được thiết lập chính xác.
Sử dụng máy in ảo chất lượng cao: Nếu máy in ảo “DWG to PDF” không đáp ứng, bạn có thể thử các công cụ khác như CutePDF hoặc PDF Creator.
Đặt độ phân giải cao: Khi xuất file, chọn độ phân giải từ 300 DPI trở lên để đảm bảo các nét và chi tiết hiển thị rõ ràng.
Thực hiện kiểm tra định kỳ: Kiểm tra và cập nhật phần mềm AutoCAD, plugin, và máy in ảo để đảm bảo tính tương thích và hiệu suất tốt nhất.

Lỗi mất nét khi xuất file CAD sang PDF có thể gây ra nhiều phiền toái, nhưng bạn hoàn toàn có thể khắc phục nếu hiểu rõ nguyên nhân và áp dụng đúng cách. Bằng việc điều chỉnh tỷ lệ nét, cấu hình máy in ảo, và sử dụng các kiểu nét, font chữ tương thích, bạn sẽ đảm bảo rằng file PDF xuất ra đạt được chất lượng tối ưu. Hãy luôn kiểm tra kỹ lưỡng trước khi in để tránh mất thời gian và công sức chỉnh sửa sau này.
