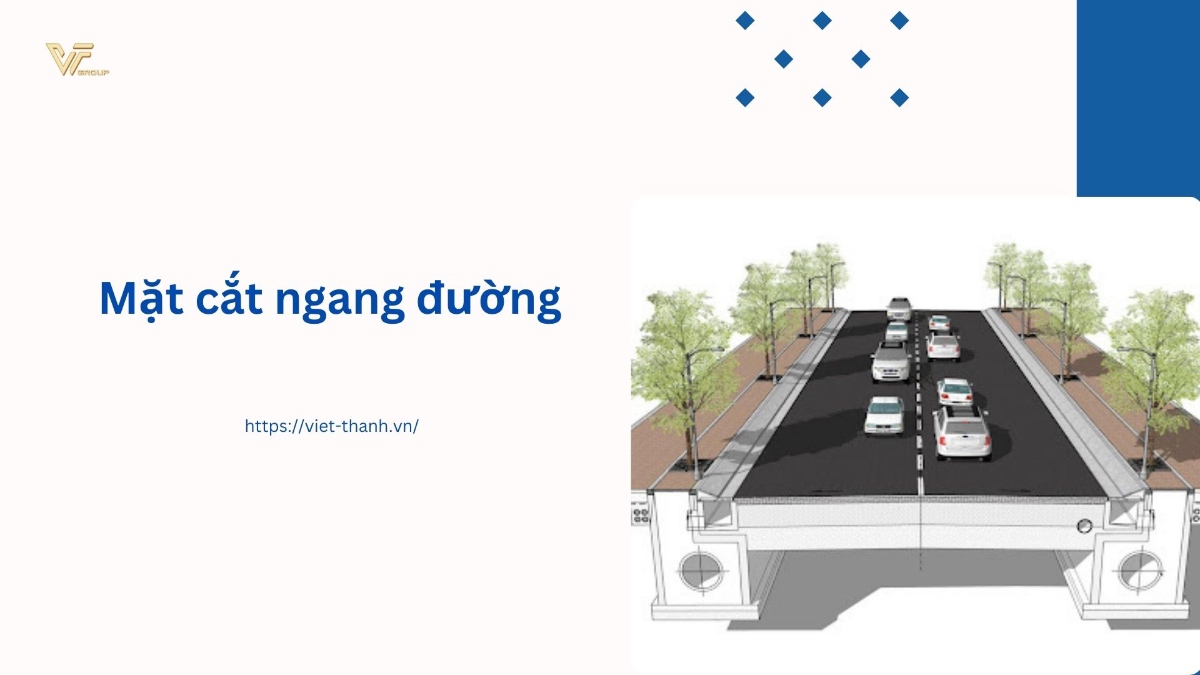

Mặt cắt ngang đường: Tầm quan trọng và ứng dụng thực tế

Mặt cắt ngang đường là một yếu tố không thể thiếu trong thiết kế và xây dựng các công trình giao thông, quyết định đến tính an toàn, hiệu quả và thẩm mỹ của dự án. Việc sử dụng các công cụ hiện đại như máy toàn đạc điện tử, máy thuỷ bình giúp nâng cao độ chính xác và hiệu quả trong quá trình thiết kế và thi công. Hãy cùng Việt Thanh Group khám phá các mặt cắt ngang đường điển hình, thiết kế mặt cắt ngang đường đô thị đặc biệt là mặt cắt ngang đường cao tốc Bắc – Nam nhé.

Tìm hiểu mặt cắt ngang đường là gì?

Mặt cắt ngang đường là bản vẽ cắt ngang qua tuyến đường, hiển thị cấu trúc chi tiết của đường theo chiều ngang. Nó bao gồm các lớp vật liệu, chiều rộng các làn đường, vỉa hè, dải phân cách và hệ thống thoát nước. Mặt cắt ngang không chỉ cung cấp cái nhìn tổng quan mà còn là cơ sở để triển khai thi công và kiểm tra chất lượng công trình.

Mặt cắt ngang đường điển hình

Một mặt cắt ngang đường điển hình thường bao gồm:

Lòng đường: Phần đường dành cho phương tiện giao thông di chuyển, có thể gồm nhiều làn xe.
Lề đường và vỉa hè: Phần nằm bên ngoài lòng đường, dành cho người đi bộ và cây xanh.
Dải phân cách: Vùng nằm giữa các làn đường ngược chiều, đảm bảo an toàn và ngăn cách lưu thông.
Hệ thống thoát nước: Các cống, rãnh thoát nước đặt dọc theo đường để ngăn ngừa ngập úng.

>>> Xem thêm: Đo xa bằng máy thủy bình: hướng dẫn chi tiết và ứng dụng thực tế

Tầm quan trọng của mặt cắt ngang đường

Đảm bảo an toàn giao thông

Tối ưu hóa tầm nhìn: Mặt cắt ngang đường giúp thiết kế các đoạn đường có tầm nhìn tốt nhất cho người lái xe, đảm bảo rằng người lái có thể nhìn thấy các chướng ngại vật, biển báo và các phương tiện khác một cách rõ ràng, từ đó giảm thiểu nguy cơ tai nạn.
Phân làn rõ ràng: Một mặt cắt ngang đường được thiết kế tốt sẽ phân chia rõ ràng các làn đường cho các loại phương tiện khác nhau, bao gồm xe ô tô, xe máy và người đi bộ giúp giảm thiểu tình trạng lấn làn và các vụ va chạm, đảm bảo an toàn cho tất cả người tham gia giao thông.

Hỗ trợ quy hoạch đô thị

Tối ưu hóa sử dụng đất: Mặt cắt ngang đường giúp quy hoạch và sử dụng đất một cách hiệu quả, từ việc bố trí các tuyến đường chính đến các con hẻm nhỏ trong khu dân cư. Điều này đảm bảo rằng mỗi mét vuông đất được sử dụng một cách tối ưu và phù hợp với mục đích sử dụng.
Hỗ trợ phát triển kinh tế: Một hệ thống giao thông được thiết kế tốt với các mặt cắt ngang đường hợp lý sẽ hỗ trợ sự phát triển kinh tế bằng cách cải thiện khả năng tiếp cận của các doanh nghiệp, khu công nghiệp và khu thương mại.

>>> Xem thêm: Biện pháp thi công kênh mương thủy lợi phổ biến hiện nay

Các bước thiết kế mặt cắt ngang đường đô thị

Thiết kế mặt cắt ngang đường đô thị đòi hỏi sự chú trọng đến cả yếu tố kỹ thuật và thẩm mỹ, nhằm tạo ra một không gian giao thông an toàn và tiện lợi. Các bước cơ bản bao gồm:

Khảo sát thực địa: Đánh giá địa hình, địa chất và tình hình giao thông hiện tại.
Xác định quy mô: Quyết định chiều rộng đường, số làn xe, vị trí vỉa hè và cây xanh.
Lập bản vẽ thiết kế: Sử dụng phần mềm CAD để tạo bản vẽ chi tiết, hiển thị rõ các yếu tố kỹ thuật.
Thẩm định và phê duyệt: Bản vẽ cần được các cơ quan chức năng thẩm định và phê duyệt để đảm bảo tuân thủ quy định pháp luật và tiêu chuẩn kỹ thuật.

Công thức tính diện tích mặt cắt ngang đường

Tính toán diện tích mặt cắt ngang đường là bước quan trọng để xác định lượng vật liệu cần thiết và dự toán chi phí. Công thức tính như sau:

A=∑(Wi×Hi)

Trong đó:

AA: Diện tích mặt cắt ngang.
WiWi: Chiều rộng của từng lớp vật liệu.
HiHi: Chiều cao của từng lớp vật liệu.

Khám phá file CAD mặt cắt ngang đường là gì?

File CAD mặt cắt ngang đường là tài liệu không thể thiếu trong thiết kế và thi công. Các file CAD cung cấp cái nhìn chi tiết và trực quan về cấu trúc đường, giúp kỹ sư và nhà thầu hiểu rõ các thông số kỹ thuật và triển khai công việc một cách hiệu quả. File CAD thường bao gồm:

Các lớp vật liệu chi tiết (asphalt, base, sub-base, subgrade).
Các yếu tố an toàn như dải phân cách, lan can bảo vệ.
Hệ thống thoát nước và các tiện ích khác.

>>> Xem thêm: Cao độ thiết kế đường là gì: Tầm quan trọng và các yếu tố cần xem xét

Ứng dụng thực tế của mặt cắt ngang đường trong trắc địa

Thiết kế và xây dựng đường bộ

Đường cao tốc Bắc – Nam: Mặt cắt ngang đường cao tốc Bắc – Nam được thiết kế để đáp ứng nhu cầu vận chuyển lớn và đảm bảo tốc độ cao. Với chiều rộng làn đường từ 3.5m đến 4m, số lượng làn từ 4 đến 6 và dải phân cách rộng từ 2m đến 4m, tuyến đường này giúp giảm thiểu tai nạn và nâng cao hiệu quả giao thông.
Đường bộ đô thị: Trong các khu đô thị, mặt cắt ngang đường được thiết kế để đảm bảo sự hài hòa giữa giao thông và không gian sống. Ví dụ, đường Nguyễn Văn Linh ở TP. Hồ Chí Minh với mặt cắt ngang rộng, có làn đường riêng cho xe máy và ô tô, vỉa hè rộng cho người đi bộ, cây xanh và hệ thống thoát nước tốt.

Thiết kế đường sắt

Tuyến đường sắt Bắc Nam: Các đoạn đường cong và dốc được thiết kế với mặt cắt ngang chi tiết, đảm bảo tàu chạy êm ái và an toàn qua các khu vực địa hình phức tạp.
Tuyến metro Bến Thành – Suối Tiên (TP.HCM): Thiết kế mặt cắt ngang đường của tuyến metro này bao gồm các yếu tố như nền đường, ray tàu, hệ thống thoát nước và các tiện ích khác, đảm bảo sự an toàn và tiện lợi cho hành khách.

Thiết kế cầu đường

Cầu Nhật Tân (Hà Nội): Mặt cắt ngang của cầu Nhật Tân được thiết kế với lòng đường rộng, dải phân cách an toàn, hệ thống thoát nước tốt và các yếu tố kỹ thuật đảm bảo sự bền vững và an toàn cho cầu.
Cầu Cần Thơ: Thiết kế mặt cắt ngang cầu Cần Thơ bao gồm các yếu tố như làn đường cho xe cộ, lề đường, hệ thống thoát nước và lan can bảo vệ, đảm bảo an toàn cho phương tiện khi di chuyển qua cầu.

>>> Xem thêm: Một số tiêu chuẩn khảo sát địa hình đường giao thông

Mặt cắt ngang đường là yếu tố quan trọng quyết định đến chất lượng và hiệu quả của các công trình giao thông. Việc thiết kế và áp dụng đúng chuẩn mặt cắt ngang đường không chỉ đảm bảo an toàn và hiệu quả mà còn nâng cao giá trị thẩm mỹ của công trình. Để khám phá những giải pháp thiết kế mặt cắt ngang đường tối ưu và nhận được sự hỗ trợ chuyên nghiệp, hãy liên hệ ngay với Việt Thanh Group qua hotline 0972-819-598. Chúng tôi luôn sẵn sàng đồng hành cùng bạn trong mọi dự án, từ khâu tư vấn, thiết kế đến thi công hoàn thiện, đảm bảo sự hài lòng và thành công cho công trình của bạn.
