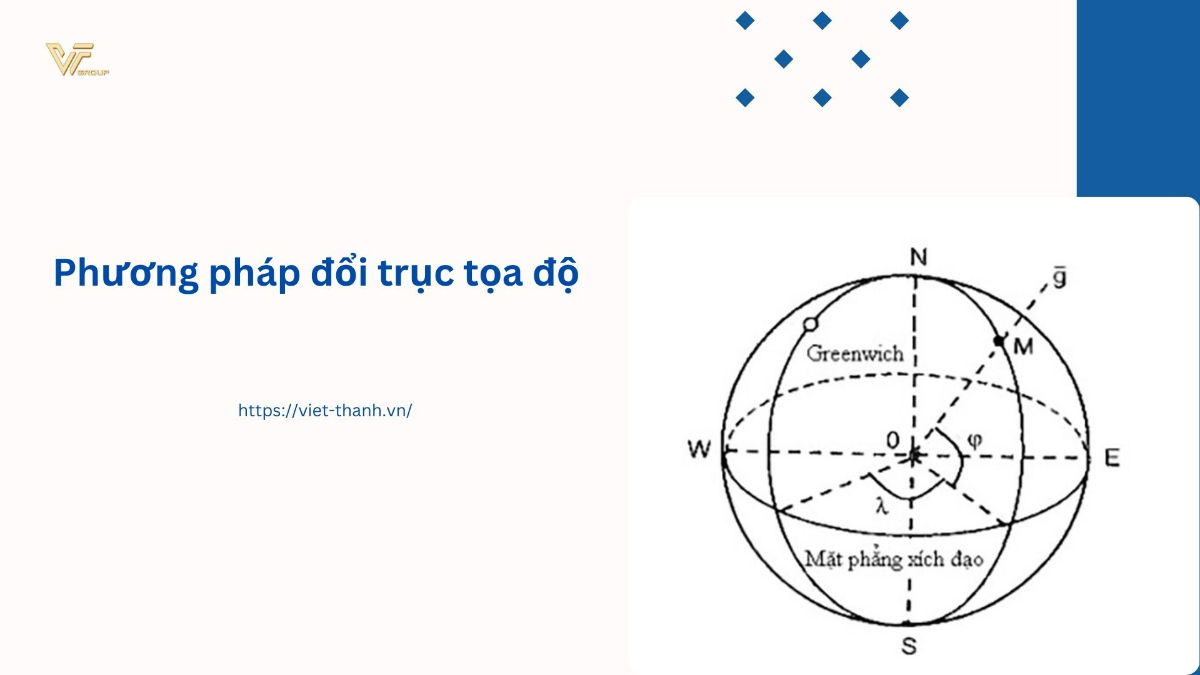

Phương pháp đổi trục tọa độ: Giới thiệu và ứng dụng trong Trắc địa

Phương pháp đổi trục tọa độ là một kỹ thuật quan trọng trong địa chất, xây dựng, và các ngành kỹ thuật liên quan. Kỹ thuật này giúp chuyển đổi các tọa độ của điểm từ hệ thống tọa độ này sang hệ thống tọa độ khác. Điều này đặc biệt hữu ích trong các dự án đòi hỏi tính chính xác cao và sự nhất quán trong việc đo đạc và quản lý dữ liệu địa lý. Công cụ hỗ trợ công tác đổi trục tọa độ như là máy thủy bình. Hãy cùng Việt Thanh Group tìm hiểu về phương pháp đổi trục tọa độ.

Quy trình phương pháp đổi trục tọa độ

Quy trình đổi trục tọa độ bao gồm các bước sau:

Xác định hệ thống tọa độ ban đầu và hệ thống tọa độ đích

Trước tiên, cần xác định hệ thống tọa độ ban đầu (hệ tọa độ gốc) và hệ thống tọa độ đích (hệ tọa độ mục tiêu). Hệ thống tọa độ ban đầu có thể là hệ tọa độ địa lý (latitude, longitude) hoặc hệ tọa độ phẳng (x, y).

Thu thập thông tin cần thiết

Thu thập các thông tin cần thiết cho quá trình chuyển đổi, bao gồm các tham số của hệ thống tọa độ như điểm gốc, góc quay, và tỷ lệ tỷ lệ.

Áp dụng công thức chuyển đổi

Sử dụng các công thức chuyển đổi tọa độ để tính toán tọa độ mới của các điểm. Các công thức chuyển đổi thông thường bao gồm:

Công thức chuyển đổi tuyến tính

x’ = x * cos(theta) – y * sin(theta) + t_x

y’ = x * sin(theta) + y * cos(theta) + t_y

Trong đó, (x, y) là tọa độ ban đầu, (x’, y’) là tọa độ sau khi chuyển đổi, theta là góc quay, và (t_x, t_y) là các thành phần dịch chuyển.

Công thức chuyển đổi Affine
x’ = a * x + b * y + t_x

y’ = c * x + d * y + t_y

Trong đó, a, b, c, d là các hệ số biến đổi, và (t_x, t_y) là các thành phần dịch chuyển.

Kiểm tra hiệu chỉnh

Sau khi chuyển đổi tọa độ, cần kiểm tra và hiệu chỉnh các giá trị mới để đảm bảo độ chính xác và phù hợp với yêu cầu của dự án. Điều này có thể bao gồm việc so sánh tọa độ mới với các giá trị tham chiếu và điều chỉnh các tham số chuyển đổi nếu cần.

Công cụ có thể hỗ trợ cho tính toán trắc địa như là máy GPS RTK. Một số thương hiệu điển hình trong công tác tính hệ số góc của máy thủy bình như máy thủy bình Hi-Target, máy thủy bình Satlab….Ngoài ra, Việt Thanh Group có dịch vụ cho thuê thiết bị đo đạc uy tín, chất lượng.

>>>Xem thêm: Tính toán tọa độ các điểm khống chế

Tầm quan trọng của phương pháp đổi trục tọa độ

Trong các dự án xây dựng và địa chất, việc sử dụng các hệ thống tọa độ khác nhau có thể gây ra sự nhầm lẫn và sai lệch dữ liệu. Phương pháp đổi trục tọa độ giúp giải quyết vấn đề này bằng cách chuyển đổi dữ liệu từ một hệ thống tọa độ này sang hệ thống tọa độ khác một cách chính xác và hiệu quả. Điều này đảm bảo tính nhất quán và độ tin cậy của dữ liệu, giúp các nhà quản lý và kỹ sư có thể đưa ra quyết định chính xác.

Ứng dụng của phương pháp đổi trục tọa độ

Phương pháp đổi trục tọa độ được ứng dụng rộng rãi trong nhiều lĩnh vực:

Địa chất và địa vật lý

Trong địa chất, việc chuyển đổi tọa độ giúp các nhà khoa học phân tích và quản lý dữ liệu địa chất một cách hiệu quả. Điều này đặc biệt quan trọng trong việc lập bản đồ địa chất và nghiên cứu cấu trúc địa tầng.

Xây dựng và quản lý công trình

Trong xây dựng, việc chuyển đổi tọa độ giúp đảm bảo tính chính xác của các công trình xây dựng. Điều này bao gồm việc chuyển đổi dữ liệu đo đạc từ hệ thống tọa độ địa lý sang hệ thống tọa độ phẳng để dễ dàng quản lý và thực hiện các công việc xây dựng.

Hệ thống thông tin địa lý (GIS)

Trong GIS, việc chuyển đổi tọa độ là một phần không thể thiếu trong quá trình xử lý và quản lý dữ liệu địa lý. Điều này giúp các chuyên gia GIS có thể tích hợp và phân tích dữ liệu từ nhiều nguồn khác nhau một cách nhất quán.

>>>Xem thêm: Tổng hợp các điểm tính toán trong trắc địa cần biết

Phương pháp đổi trục tọa độ ứng dụng xử lý số liệu quan trắc biến dạng

Một trong những nhiệm vụ quan trọng khi xử lý số liệu quan trắc biến dạng là phải phân tích, đánh giá độ ổn định các mốc lưới khống chế cơ sở. Công việc này thực chất là đi tìm gốc chuẩn của phân tích biến dạng. Gốc chuẩn trong phân tích biến dạng có thể là:

• Gốc chuẩn cố định: Hệ tham khảo cố định ứng với trường hợp bình sai lưới tự do có số khuyết d=0.
• Gốc chuẩn trọng tâm: Hệ tham khảo trọng tâm với ma trận giả nghịch đảo chính R+.
• Gốc chuẩn tham khảo:Hệ tham khảo giả định với ma trận giả nghịch đảo Rg hoặc R~.

Quá trình tìm kiếm điểm khống chế cơ sở ổn định và chọn gốc chuẩn để phân tích biến dạng là một quá trình lặp. Dùng gốc chuẩn để phân tích độ ổn định các điểm và chỉ khi biết mức độ ổn định các điểm mới có thể quyết định gốc chuẩn hợp lý. Để giải quyết vấn đề này, rõ ràng là không thể bình sai hệ thống lưới quan trắc biến dạng như một lưới phụ thuộc theo phương pháp gián tiếp mà phải bình sai nó như một lưới tự do có số khuyết d>0 theo phương pháp gián tiếp kèm điều kiện và với một quy trình tính lặp hợp lý.

Theo đó, trong lần tính lặp đầu tiên, dùng gốc chuẩn trọng tâm để phân tích độ ổn định các điểm. Nếu kết quả phân tích cho thấy các điểm cơ sở đều ổn định thì sẽ sử dụng gốc chuẩn trọng tâm cho các tính toán tiếp theo. Ngược lại, nếu thấy có điểm cơ sở không ổn định sẽ sử dụng gốc chuẩn tham khảo. Quá trình tính lặp sẽ kết thúc cho đến khi gốc chuẩn tham khảo được chọn chỉ bao gồm các điểm cơ sở ổn định.

• Công thức tính toán: R_tilde = (R + C * C_transpose)^(-1) – T * T_transpose
• Tính nghiệm XXX theo công thức: X = – R_tilde * b

>>>Xem thêm: Sổ đo lưới đường chuyền

Phương pháp đổi trục tọa độ là một kỹ thuật quan trọng trong nhiều lĩnh vực kỹ thuật và khoa học. Việc hiểu và áp dụng đúng phương pháp này giúp đảm bảo tính chính xác và độ tin cậy của dữ liệu, từ đó hỗ trợ các quyết định kỹ thuật và quản lý hiệu quả. Nếu bạn muốn tìm hiểu thêm về phương pháp đổi trục tọa độ, hãy truy cập trang web của Việt Thanh Group. Tại đây, bạn sẽ tìm thấy nhiều tài liệu hữu ích và hướng dẫn chi tiết từ các chuyên gia hàng đầu trong lĩnh vực này. Việt Thanh Group cam kết cung cấp thông tin chính xác và cập nhật để hỗ trợ bạn trong công việc và các dự án của mình.
