Trong lĩnh vực bản đồ và GIS, số hóa bản đồ bằng ArcMap là một kỹ năng quan trọng, giúp chuyển đổi dữ liệu bản đồ giấy hoặc hình ảnh raster sang dạng vector số. Quá trình này cho phép người dùng tạo ra các lớp dữ liệu không gian chính xác, phục vụ cho việc phân tích và quản lý thông tin địa lý. Ngoài ra, việc số hóa còn giúp chuẩn hóa dữ liệu, dễ dàng tích hợp với các hệ thống GIS hiện đại và công cụ hỗ trợ cho công tác như máy GNSS RTK. Việt Thanh Group sẽ giúp bạn tìm hiểu về số hóa bản đồ bằng ArcMap.
Tại sao nên số hóa bản đồ bằng ArcMap?
ArcMap là một thành phần chính trong bộ phần mềm ArcGIS do hãng Esri phát triển. Đây là công cụ mạnh mẽ dùng để hiển thị, chỉnh sửa, phân tích và trực quan hóa dữ liệu không gian. Trong đó, chức năng số hóa bản đồ bằng ArcMap được sử dụng phổ biến trong quản lý đất đai, quy hoạch đô thị, thủy lợi, lâm nghiệp và nhiều lĩnh vực khác.
Số hóa bản đồ là quá trình chuyển dữ liệu bản đồ từ bản cứng (bản vẽ giấy hoặc ảnh quét) sang dạng số bằng cách sử dụng phần mềm GIS. Dữ liệu sau khi số hóa sẽ ở dạng vector (point, line, polygon), dễ dàng chỉnh sửa, phân tích và lưu trữ.
Dễ sử dụng
ArcMap có giao diện trực quan, thân thiện với người dùng, giúp người mới bắt đầu dễ dàng làm quen và thao tác. Các công cụ được bố trí hợp lý, cho phép người dùng thực hiện các bước số hóa một cách tuần tự và dễ hiểu. Nhờ đó, quá trình học và thực hành số hóa bản đồ trở nên thuận tiện, giảm bớt khó khăn ban đầu cho người mới tiếp cận GIS.
Tính chính xác cao
Phần mềm cho phép người dùng thiết lập hệ tọa độ rõ ràng, kiểm soát sai số trong từng thao tác số hóa như vẽ điểm, đường và vùng. Người dùng có thể sử dụng các công cụ hỗ trợ như snapping, chỉnh sửa vertices (đỉnh), và sử dụng layer nền có độ chính xác cao để đảm bảo dữ liệu đầu ra đạt chuẩn kỹ thuật. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao như bản đồ địa chính, quy hoạch, hoặc quản lý hạ tầng
Tích hợp dữ liệu tốt
ArcMap hỗ trợ kết nối với nhiều loại cơ sở dữ liệu không gian (như shapefile, geodatabase) và phi không gian (như bảng dữ liệu Excel, Access hoặc SQL). Điều này giúp việc liên kết giữa thông tin không gian và thuộc tính trở nên linh hoạt, phục vụ tốt cho việc tra cứu, thống kê và hiển thị thông tin trên bản đồ. Người dùng có thể dễ dàng thực hiện join, relate dữ liệu và tùy chỉnh cách hiển thị theo nhu cầu phân tích.
>>>Xem thêm: Vẽ nhãn quy chủ cho nhiều tờ bản đồ trên gCadas: Hướng dẫn chi tiết và hiệu quả
Khả năng phân tích mạnh mẽ

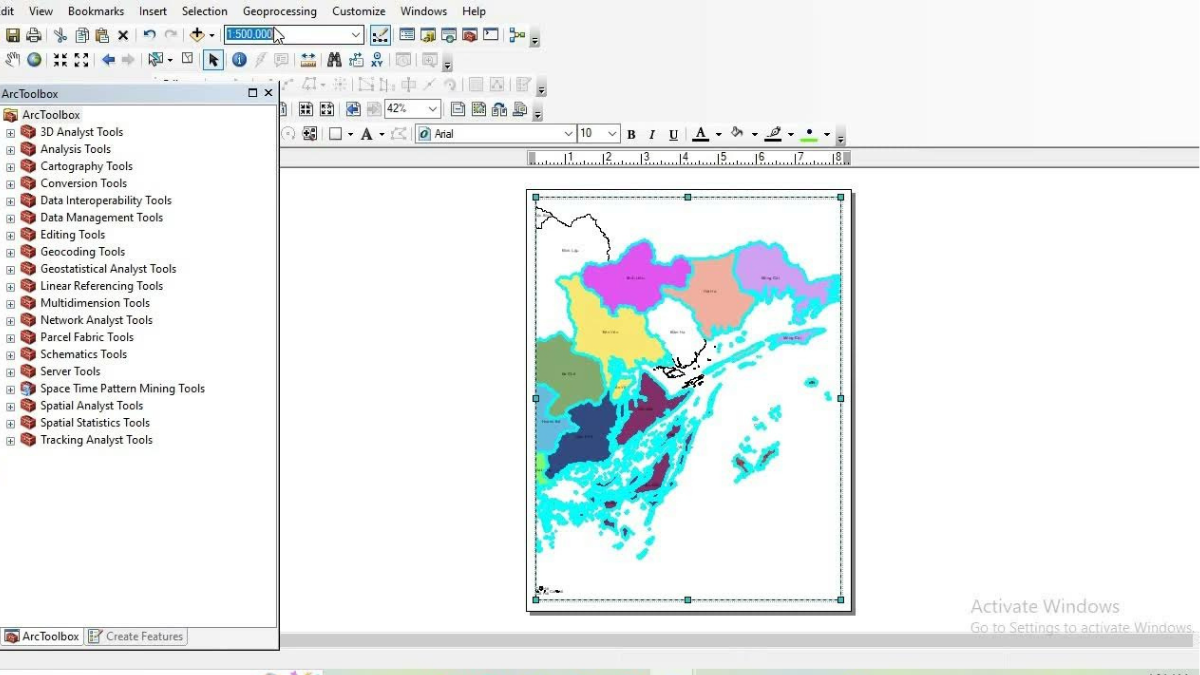

Sau khi hoàn tất quá trình số hóa, dữ liệu vector có thể được sử dụng cho nhiều loại phân tích không gian như đo đạc khoảng cách, phân vùng ảnh hưởng, truy vấn thuộc tính, thống kê theo khu vực,… ArcMap cung cấp hệ thống công cụ phân tích địa lý đa dạng và mạnh mẽ (trong ArcToolbox), giúp người dùng xử lý các bài toán phức tạp trong quy hoạch, môi trường, nông nghiệp, giao thông và nhiều lĩnh vực khác một cách hiệu quả.
Quá trình này giúp chuyển đổi các bản đồ giấy, ảnh raster hoặc dữ liệu đo đạc hiện trường thành các lớp dữ liệu vector có thể chỉnh sửa, phân tích và lưu trữ lâu dài. Khi kết hợp với thiết bị định vị chính xác như Máy GNSS RTK Hi-Target V500, người dùng có thể thu thập dữ liệu tọa độ ngoài thực địa với độ chính xác cao, sau đó nhập trực tiếp vào hệ thống ArcMap để số hóa và cập nhật bản đồ một cách nhanh chóng và đáng tin cậy.
Quy trình số hóa bản đồ bằng ArcMap
Chuẩn bị dữ liệu bản đồ nền
Trước tiên, bạn cần có ảnh raster của bản đồ cần số hóa (định dạng JPEG, PNG, TIFF…). Ảnh này cần được georeference (gán hệ tọa độ).
Georeferencing – Gán tọa độ cho bản đồ
Sử dụng công cụ Georeferencing trong ArcMap để đưa ảnh bản đồ vào hệ tọa độ chuẩn như VN2000, WGS84.
Tạo shapefile hoặc feature class
Tạo lớp dữ liệu mới (point, line, hoặc polygon) để chứa đối tượng số hóa. Lưu ý chọn đúng hệ tọa độ và đặt tên rõ ràng.
Tiến hành số hóa
Bật chế độ Editor để bắt đầu số hóa. Dùng các công cụ như Create Features và Snapping để vẽ chính xác đường, điểm hoặc vùng theo bản đồ nền.
Gán thuộc tính cho đối tượng
Sau khi vẽ xong, bạn cần nhập các thông tin thuộc tính (attribute) cho từng đối tượng (tên đường, diện tích, loại đất…).
Kiểm tra và chỉnh sửa
Dùng công cụ Topology hoặc kiểm tra trực quan để phát hiện lỗi như: trùng lặp, chồng lấn, rò rỉ không gian…
Ngoài ra, để đảm bảo chất lượng dữ liệu trong quá trình số hóa, việc thu thập thông tin thực địa bằng các thiết bị GNSS hiện đại là điều không thể thiếu. Máy GNSS RTK Hi-Target V200 là một lựa chọn lý tưởng với khả năng định vị nhanh, chính xác trong điều kiện địa hình phức tạp. Dữ liệu từ V200 có thể dễ dàng tích hợp vào ArcMap để tiến hành số hóa các đối tượng địa lý như ranh giới thửa đất, công trình hạ tầng, hoặc địa hình tự nhiên.
>>>Xem thêm: Trắc địa ảnh là gì? Phân loại và ứng dụng trong thiết lập bản đồ địa hình
Một số lưu ý khi số hóa bản đồ bằng ArcMap
Đảm bảo ảnh nền có chất lượng cao và rõ ràng
Một trong những yếu tố quan trọng ảnh hưởng đến độ chính xác của quá trình số hóa là chất lượng ảnh nền (bản đồ raster hoặc ảnh vệ tinh). Trước khi tiến hành số hóa, cần lựa chọn ảnh nền có độ phân giải cao, chi tiết rõ ràng, không bị mờ hay méo. Ảnh nền tốt giúp người dùng nhận diện các đối tượng địa lý một cách chính xác, từ đó vẽ lại dữ liệu vector đúng vị trí và hình dạng. Nếu ảnh nền bị mờ hoặc sai lệch, rất dễ dẫn đến số hóa sai thông tin, ảnh hưởng đến toàn bộ kết quả phân tích sau này.
Luôn lưu công việc định kỳ để tránh mất dữ liệu
Trong quá trình số hóa, các thao tác chỉnh sửa, vẽ đối tượng hoặc nhập liệu rất dễ bị mất nếu xảy ra lỗi phần mềm hoặc mất điện đột ngột. Do đó, người dùng nên tạo thói quen lưu dữ liệu định kỳ (Save hoặc Save Edits trong ArcMap) để bảo vệ tiến độ công việc. Ngoài ra, nên lưu dữ liệu ở nhiều định dạng hoặc tạo bản sao lưu để có thể phục hồi khi cần thiết, nhất là đối với các dự án quan trọng hoặc tốn nhiều thời gian thực hiện.
Sử dụng đúng hệ tọa độ, tránh sai lệch dữ liệu
Thiết lập đúng hệ tọa độ là bước bắt buộc trước khi bắt đầu số hóa. Mỗi khu vực địa lý có thể sử dụng hệ tọa độ riêng, ví dụ như VN-2000 ở Việt Nam hoặc WGS 84 cho dữ liệu toàn cầu. Nếu chọn sai hệ tọa độ, dữ liệu sẽ bị sai lệch vị trí, gây khó khăn trong việc kết nối và phân tích cùng các lớp dữ liệu khác. Vì vậy, hãy luôn kiểm tra và thống nhất hệ tọa độ cho toàn bộ dự án, đồng thời đảm bảo ảnh nền và lớp vector sử dụng chung một hệ quy chiếu.
Tổ chức dữ liệu rõ ràng theo lớp (layer) để dễ quản lý và phân tích
Việc phân loại và sắp xếp dữ liệu thành các lớp riêng biệt như đường, sông, ranh giới hành chính, khu dân cư,… giúp việc quản lý và chỉnh sửa trở nên dễ dàng hơn. Mỗi lớp nên được đặt tên rõ ràng, có cấu trúc thuộc tính (attribute table) hợp lý, tránh đặt quá nhiều thông tin trong một lớp gây rối loạn. Khi tổ chức dữ liệu tốt, bạn không chỉ tiết kiệm thời gian xử lý mà còn tăng tính chính xác và hiệu quả trong các bước phân tích không gian sau này.
Ứng dụng của số hóa bản đồ trong thực tế
- Quản lý đất đai: Số hóa thửa đất, phân loại mục đích sử dụng.
- Giao thông: Số hóa mạng lưới đường, cầu cống.
- Quy hoạch đô thị: Xây dựng bản đồ quy hoạch sử dụng đất, hạ tầng kỹ thuật.
- Lâm nghiệp, thủy lợi: Quản lý rừng, sông ngòi, kênh mương…
Số hóa bản đồ bằng ArcMap là bước quan trọng trong quá trình chuyển đổi số trong ngành bản đồ và địa lý. Với các thao tác dễ tiếp cận và khả năng xử lý mạnh mẽ, ArcMap là lựa chọn hàng đầu cho kỹ sư, sinh viên và chuyên viên GIS. Nếu bạn đang bắt đầu học hoặc muốn nâng cao kỹ năng, hãy thực hành thường xuyên để làm chủ công cụ hữu ích này!
