Thế nào là phép chiếu vuông góc? Đặc điểm của phép chiếu

Thế nào là phép chiếu vuông góc? Phép chiếu vuông góc là một phương pháp cơ bản trong trắc địa và bản đồ học, giúp chuyển đổi các tọa độ từ một bề mặt cong như Trái Đất sang một mặt phẳng. Điều này rất hữu ích trong việc lập bản đồ, thực hiện các phép đo và phân tích dữ liệu địa lý một cách chính xác. Đặc biệt, khi kết hợp với công nghệ hiện đại như máy GNSS RTK trong phép chiếu vuông góc có thể mang lại độ chính xác rất cao, hỗ trợ tối đa cho các dự án xây dựng và quy hoạch.

Thế nào là phép chiếu vuông góc?

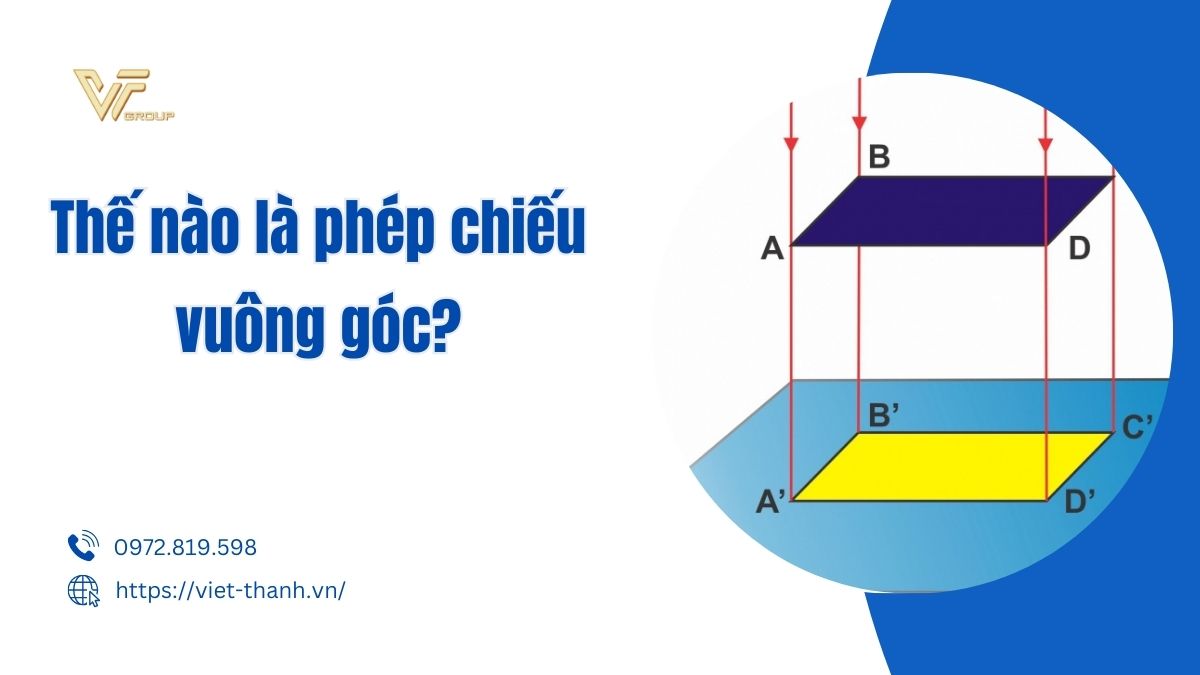

Phép chiếu vuông góc là phép chiếu mà các tia chiếu song song với nhau và song song với phương chiếu L, trong đó phương chiếu L vuông góc với mặt phẳng hình chiếu. Điều này có nghĩa là các điểm trên bề mặt Trái Đất được chiếu thẳng góc lên một mặt phẳng tưởng tượng, giúp giảm thiểu sai số biến dạng hình dạng và diện tích khi chuyển từ bề mặt cong sang mặt phẳng.

>> Xem thêm: Phép chiếu bản đồ là gì? Các phép chiếu hình cơ bản

Cách thực hiện phép chiếu vuông góc

Để thực hiện phép chiếu vuông góc, cần thực hiện các bước sau:

1. Chọn Đường Thẳng Chiếu: Chọn đường thẳng d vuông góc với mặt phẳng (a).
2. Chiếu Song Song: Thực hiện phép chiếu song song theo phương d lên mặt phẳng (a). Phép chiếu này được gọi là phép chiếu vuông góc lên mặt phẳng (a).

Phép chiếu vuông góc được sử dụng làm cơ sở cho phương pháp biểu diễn vật thể bằng hình chiếu vuông góc, là phương pháp chính trong các bản vẽ kỹ thuật. Điều này giúp các kỹ sư và nhà thiết kế dễ dàng mô tả và phân tích các đối tượng trong không gian ba chiều.

Định lý ba đường vuông góc

Định lý này mô tả mối quan hệ giữa các đường thẳng và mặt phẳng trong phép chiếu vuông góc:

• Định Lý: Cho đường thẳng a nằm trong mặt phẳng (P) và đường thẳng b không thuộc mặt phẳng (P) đồng thời không vuông góc với mặt phẳng (P). Gọi b’ là hình chiếu vuông góc của đường thẳng b trên mặt phẳng (P). Khi đó, đường thẳng a vuông góc với đường thẳng b khi và chỉ khi a vuông góc với b’.

Định lý này rất quan trọng trong việc xác định mối quan hệ vuông góc giữa các đối tượng trong không gian ba chiều.

Tính chất của phép chiếu vuông góc

Phép chiếu vuông góc có đầy đủ các tính chất của phép chiếu song song. Một trong những tính chất quan trọng nhất là:

• Tính Chất: Độ dài của hình chiếu A’B’ của đoạn thẳng AB sau phép chiếu vuông góc bằng độ dài đoạn thẳng AB nhân với cos(a) (a là góc nghiêng của AB so với mặt phẳng chiếu), tức là: A’B’ = AB.cos(a).

Điều này có nghĩa là hình chiếu của một đoạn thẳng sẽ thay đổi tùy thuộc vào góc nghiêng của nó so với mặt phẳng chiếu. Tính chất này rất quan trọng trong các phép đo và phân tích dữ liệu địa lý.

Kết hợp phép chiếu vuông góc với máy GNSS RTK

Máy GNSS RTK ví dụ như máy GNSS RTK Hi-Target V500, máy GNSS RTK Hi-Target V200, máy GNSS RTK Satlab Eyr,... là công cụ quan trọng trong việc nâng cao độ chính xác của phép chiếu vuông góc. Công nghệ này cho phép xác định vị trí với độ chính xác cao đến từng centimet, nhờ vào việc sử dụng tín hiệu từ các vệ tinh GNSS. Khi kết hợp với phép chiếu vuông góc, máy GNSS RTK giúp chuyển đổi tọa độ từ bề mặt Trái Đất sang mặt phẳng bản đồ một cách chính xác và hiệu quả.

Thế nào là phép chiếu vuông góc? Ứng dụng thực tiễn

Phép chiếu vuông góc được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau như:

• Bản đồ học: Phép chiếu vuông góc là công cụ quan trọng trong việc lập bản đồ địa lý. Nó giúp chuyển đổi các tọa độ địa lý từ bề mặt cong của Trái Đất sang mặt phẳng bản đồ, giúp dễ dàng hiển thị và phân tích dữ liệu địa lý.
• Xây dựng và quy hoạch đô thị: Trong xây dựng và quy hoạch đô thị, phép chiếu vuông góc giúp tạo ra các bản đồ chính xác của khu vực xây dựng, từ đó hỗ trợ việc thiết kế và triển khai các dự án.
• Nông nghiệp chính xác: Trong nông nghiệp, phép chiếu vuông góc kết hợp với công nghệ GNSS RTK giúp xác định vị trí chính xác của các thửa ruộng, hỗ trợ quản lý và tối ưu hóa sản xuất nông nghiệp.

>> Xem thêm: Mô tả chi tiết về phép chiếu bản đồ gauss và đặc điểm của nó

Thế nào là phép chiếu vuông góc? Phép chiếu vuông góc là một phương pháp cơ bản nhưng vô cùng quan trọng trong trắc địa và bản đồ học. Sự kết hợp giữa phép chiếu vuông góc và máy GNSS RTK đã nâng cao độ chính xác và hiệu quả của các dự án xây dựng, quy hoạch đô thị, và nông nghiệp. Với sự phát triển không ngừng của công nghệ, phép chiếu vuông góc sẽ tiếp tục đóng vai trò quan trọng trong việc hiểu và quản lý không gian địa lý của Trái Đất.
