DPsurvey là phần mềm chuyên dụng trong lĩnh vực đo đạc và bản đồ, hỗ trợ người dùng xử lý dữ liệu đo GPS, toàn đạc điện tử và thiết lập bản vẽ bình đồ, trắc dọc, trắc ngang nhanh chóng. Phần mềm này được các kỹ sư trắc địa đánh giá cao nhờ giao diện thân thiện, khả năng liên kết dữ liệu linh hoạt, phù hợp với các chuẩn kỹ thuật tại Việt Nam và công cụ hỗ trợ cho công tác như máy GNSS RTK. Việt Thanh Group sẽ tìm hiểu về vẽ bình đồ bằng phần mềm dpsurvey.
Quy trình chuẩn kỹ thuật vẽ bình đồ bằng phần mềm DPsurvey
Bước 1: Chuẩn bị dữ liệu đo đạc
Trước tiên, bạn cần có dữ liệu điểm đo ngoài thực địa được thu thập từ các thiết bị như máy toàn đạc, GPS RTK… Các dữ liệu này thường ở định dạng .txt, .csv hoặc định dạng riêng của phần mềm đo đạc. Đảm bảo file đo đã được chuẩn hóa tên điểm, tọa độ X, Y, cao độ Z và mô tả điểm.
Bước 2: Mở phần mềm DPsurvey và khởi tạo dự án
Sau khi khởi động DPsurvey, bạn tiến hành tạo dự án mới. Trong cửa sổ làm việc, chọn chức năng “Nhập dữ liệu đo điểm”, sau đó dẫn đường dẫn tới file đo của bạn. Kiểm tra kỹ hệ tọa độ và đơn vị chiều dài để đảm bảo dữ liệu thể hiện chính xác.

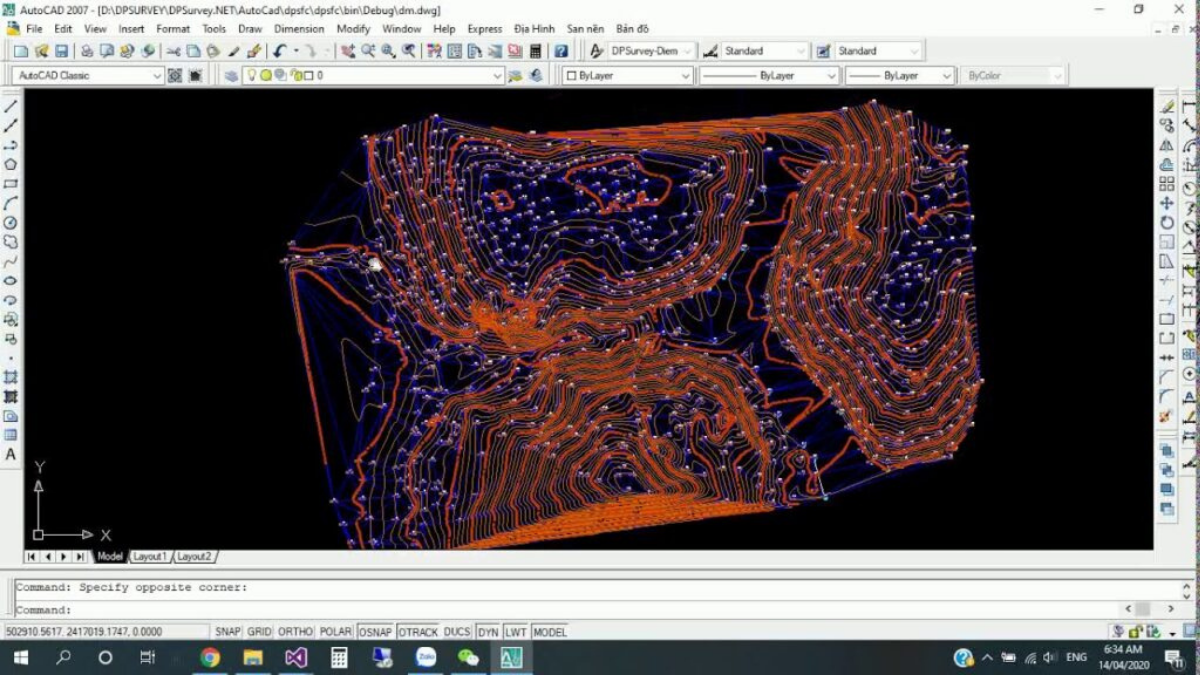

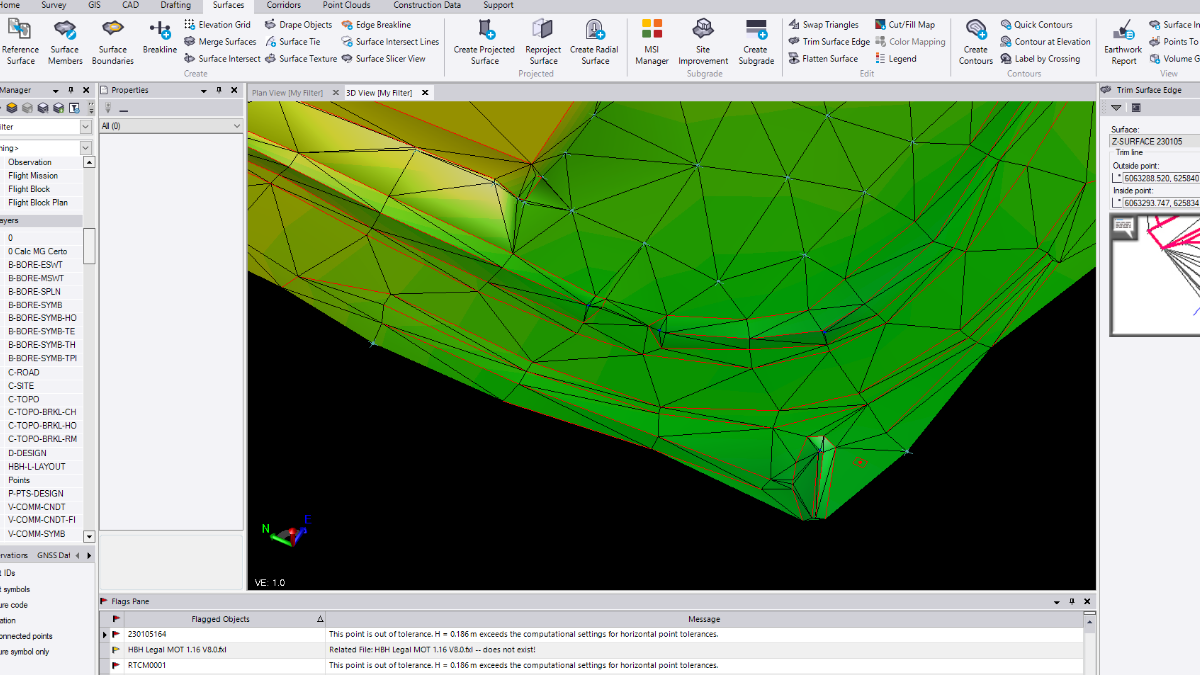

Bước 3: Vẽ bình đồ tự động
DPsurvey hỗ trợ vẽ bình đồ tự động bằng cách sử dụng mã mô tả (code) kèm theo từng điểm đo. Phần mềm sẽ tự động nối các điểm cùng mã để tạo đường bờ, mép lề, rãnh thoát nước, mương, tường… Bạn có thể tùy chỉnh nét vẽ, màu sắc và layer theo yêu cầu bản vẽ.
Bước 4: Hiệu chỉnh bản vẽ
Sau khi phần mềm tự động vẽ bình đồ, bạn nên kiểm tra lại sơ đồ tuyến, các đối tượng được nối đúng hay chưa. Sử dụng các công cụ chỉnh sửa như cắt, nối, thêm điểm, ghi chú để hoàn thiện bản vẽ bình đồ chính xác hơn.
Bước 5: Xuất bản vẽ sang CAD
Sau khi hoàn tất chỉnh sửa, bạn có thể xuất bản vẽ từ DPsurvey sang AutoCAD để hoàn thiện trình bày bản vẽ theo tiêu chuẩn kỹ thuật, khung tên, tỷ lệ… Phần mềm hỗ trợ xuất file định dạng *.dxf hoặc *.dwg rất tiện lợi.
Khi kết hợp Máy GNSS RTK Hi-Target V500 với phần mềm DPsurvey, kỹ sư có thể rút ngắn đáng kể thời gian xử lý dữ liệu bình đồ. Với độ chính xác cao, thu tín hiệu mạnh mẽ ngay cả trong điều kiện địa hình phức tạp, Hi-Target V500 cho phép thu thập các điểm địa hình chính xác, đầy đủ mã mô tả ngay từ hiện trường.
>>>Xem thêm: Hướng dẫn sử dụng phần mềm Dpsurvey chi tiết và dễ hiểu cho người mới bắt đầu
Mẹo sử dụng DPsurvey hiệu quả khi vẽ bình đồ
Việc sử dụng phần mềm DPsurvey để vẽ bình đồ địa hình sẽ trở nên nhanh chóng, chính xác và chuyên nghiệp hơn nếu bạn biết áp dụng đúng các mẹo dưới đây. Những mẹo này không chỉ giúp bạn tối ưu thời gian xử lý mà còn giảm thiểu sai sót trong bản vẽ và dữ liệu đầu ra:
Đặt tên điểm rõ ràng và nhất quán theo nhóm công trình
Khi thực hiện đo đạc ngoài thực địa, hãy xây dựng quy tắc đặt tên điểm đo thống nhất theo từng nhóm hạng mục. Ví dụ:
- TL1, TL2, TL3… cho tuyến lề đường
- R1, R2… cho rãnh thoát nước
- D1, D2… cho điểm đo tim đường
Việc đặt tên điểm một cách logic và phân loại rõ ràng sẽ giúp phần mềm tự động nối đúng các điểm thành tuyến hoặc thành cụm đối tượng, tránh tình trạng nối nhầm hoặc bỏ sót dữ liệu trong quá trình tạo bình đồ. Đây là yếu tố then chốt để bản vẽ ra đúng ngay từ lần đầu tiên.
Sử dụng file mẫu mã mô tả (Code Table) chuẩn
DPsurvey cho phép người dùng tạo và sử dụng file mẫu mã mô tả (Code Table) – đây là tập hợp các ký hiệu quy ước dùng trong đo đạc như: rãnh, mép lề, bờ mương, tim đường… Khi sử dụng code đúng ngay từ quá trình đo ngoài thực địa, phần mềm sẽ tự động nhận biết và phân loại đối tượng để vẽ đúng hình dạng, đúng lớp bản đồ mà không cần chỉnh sửa thủ công sau này.
Bạn có thể chuẩn bị trước một file Code Table chuẩn cho từng loại công trình như đường giao thông, mương thủy lợi, hoặc khu dân cư để tiết kiệm thời gian khi dựng bình đồ.
Lưu project định kỳ để tránh mất dữ liệu
Trong quá trình làm việc dài, sự cố mất điện hoặc lỗi phần mềm hoàn toàn có thể xảy ra, khiến toàn bộ thao tác bạn đã thực hiện bị mất nếu không lưu kịp. Vì vậy, hãy tập thói quen lưu project định kỳ, đặc biệt là sau mỗi bước quan trọng như: nhập dữ liệu, phân lớp bản đồ, vẽ tuyến…
Thậm chí, bạn nên lưu dưới dạng các file backup với tên khác nhau như duan_01_backup_1.dps, duan_01_backup_2.dps… để có thể quay lại các phiên bản trước nếu xảy ra lỗi hoặc cần khôi phục dữ liệu.
Tận dụng phím tắt để thao tác nhanh hơn
DPsurvey hỗ trợ nhiều phím tắt tiện dụng giúp bạn tăng tốc quá trình làm việc đáng kể:
- F9: Zoom bản vẽ về trung tâm
- F5: Refresh bản đồ và cập nhật toàn bộ dữ liệu hiển thị
- Ctrl + S: Lưu project nhanh
- Ctrl + Z: Hoàn tác thao tác vừa thực hiện
- Ctrl + Shift + L: Mở hộp thoại quản lý lớp dữ liệu
Việc quen thuộc với phím tắt không chỉ giúp tiết kiệm thời gian mà còn giúp bạn thao tác mượt mà, chuyên nghiệp hơn trong các tình huống cần xử lý nhanh tại hiện trường hoặc phòng thiết kế.
Máy GNSS RTK Hi-Target V200 với thiết kế nhỏ gọn, hiệu suất ổn định là lựa chọn lý tưởng cho các dự án trắc địa vừa và nhỏ. Khi sử dụng kết hợp với phần mềm DPsurvey, kỹ sư chỉ cần đảm bảo đo đúng mã mô tả và hệ tọa độ VN-2000 (hoặc WGS84 nếu cần), phần mềm sẽ tự động xử lý và vẽ bình đồ với độ chính xác cao.
>>>Xem thêm: Xử lý số liệu đo chi tiết bằng dpsurvey – Giải pháp hiệu quả cho trắc địa
Lưu ý quan trọng khi vẽ bình đồ bằng phần mềm DPsurvey
Để đảm bảo quá trình vẽ bình đồ diễn ra chính xác và tiết kiệm thời gian, bạn nên chú ý những điểm sau:
- Kiểm tra kỹ hệ tọa độ: Trước khi nhập dữ liệu, hãy chắc chắn rằng hệ tọa độ của file đo phù hợp với cài đặt trong phần mềm (VN-2000, WGS84…). Nếu sai hệ quy chiếu, bản vẽ sẽ lệch hoàn toàn.
- Đồng bộ mã mô tả (code): Việc sử dụng đúng mã mô tả trong khi đo ngoài thực địa là rất quan trọng. Điều này giúp DPsurvey tự động nhận diện và vẽ đúng đối tượng địa hình, tránh sai lệch hoặc không vẽ được.
- Không chỉnh sửa trực tiếp trên bản vẽ CAD trước khi xuất file từ DPsurvey: Việc can thiệp bản vẽ trong AutoCAD khi chưa hoàn tất trên DPsurvey có thể gây mất liên kết dữ liệu khi xuất lại.
- Sao lưu dữ liệu thường xuyên: Mỗi lần cập nhật điểm hoặc chỉnh sửa bình đồ, bạn nên lưu thành bản project mới (tạo file backup) để phòng tránh rủi ro.
- Không đổi tên file đầu vào sau khi đã liên kết vào phần mềm: Thao tác này có thể làm mất liên kết và phải thiết lập lại từ đầu, rất tốn thời gian.
Vẽ bình đồ bằng phần mềm DPsurvey là giải pháp nhanh chóng và chính xác cho dân kỹ thuật trắc địa – bản đồ. Việc nắm vững quy trình từ nhập điểm đo đến xuất bản vẽ CAD sẽ giúp bạn tiết kiệm thời gian và hạn chế sai sót trong công tác thiết kế. Nếu bạn là người mới bắt đầu hoặc đang muốn tối ưu quy trình đo vẽ, hãy thử áp dụng DPsurvey ngay hôm nay!
