Hướng dẫn biên tập trang in bản đồ trên Arcgis chi tiết

Trong quá trình xây dựng bản đồ chuyên đề hay bản đồ địa chính, bước biên tập trang in bản đồ trên ArcGIS là công đoạn không thể thiếu để đảm bảo tính trực quan, rõ ràng và chuyên nghiệp. ArcGIS không chỉ hỗ trợ phân tích không gian mạnh mẽ mà còn cho phép người dùng trình bày bản đồ một cách khoa học, thẩm mỹ và công cụ hỗ trợ như máy định vị 2 tần số RTK để đảm bảo dữ liệu chính xác. Việt Thanh Group sẽ hướng dẫn bạn về biên tập trang in bản đồ trên Arcgis.

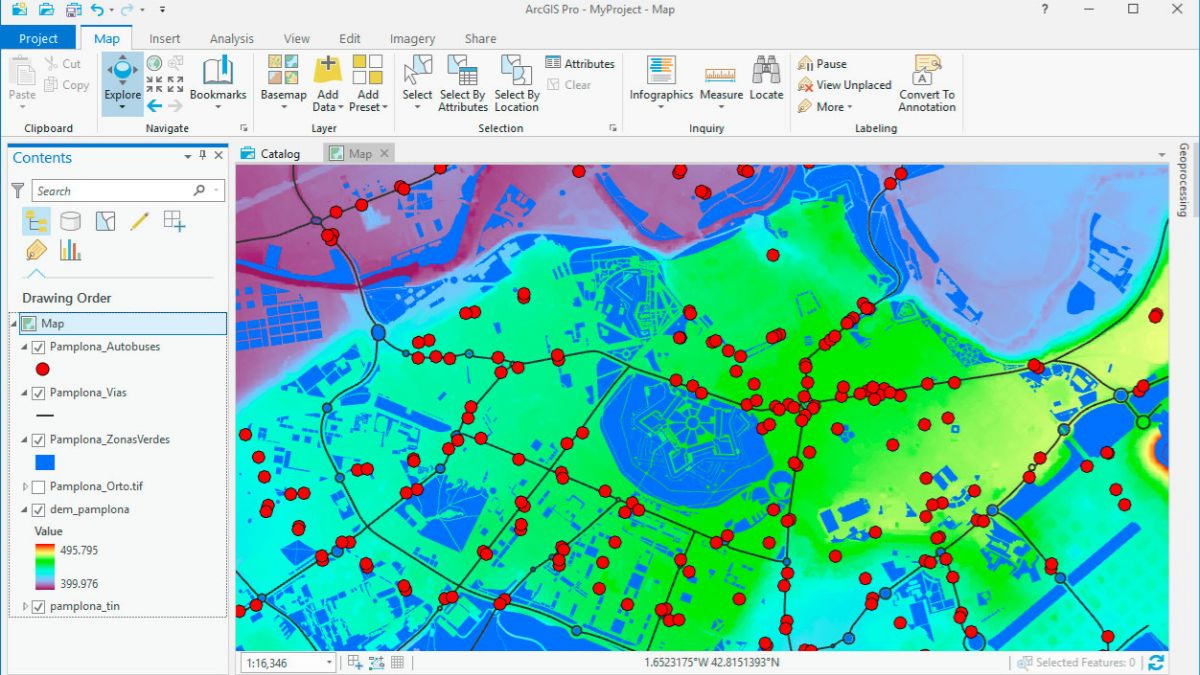

Biên tập trang in bản đồ trên Arcgis là gì?

Biên tập trang in (Layout View) là quá trình tổ chức, bố cục và hiển thị bản đồ trên một trang in để phục vụ mục đích trình bày, in ấn hoặc xuất file ảnh/PDF. Trong ArcGIS, bạn có thể thiết kế trang in với các thành phần như:

Tên bản đồ
Khung bản đồ chính
Tỷ lệ
Chú giải (Legend)
Mũi tên Bắc (North Arrow)
Thang tỷ lệ (Scale Bar)
Ghi chú, nguồn dữ liệu
Khung lưới tọa độ (Graticule)

Nhờ vào khả năng đo đạc chính xác và ổn định của Máy GNSS RTK Satlab Freyja, các lớp dữ liệu nền được thu thập sẽ thể hiện đúng vị trí, độ cao và ranh giới, giúp quá trình trình bày bản đồ trở nên liền mạch, rõ ràng.

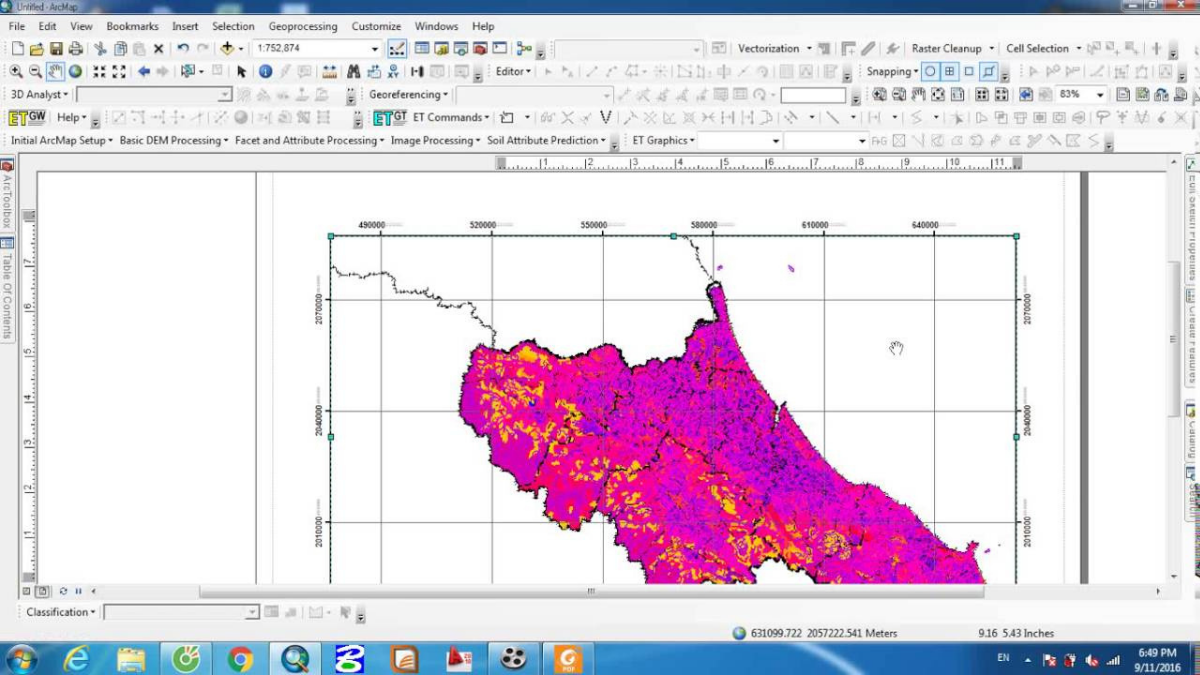

Cách chuyển sang giao diện layout view trong ArcGIS

Để bắt đầu biên tập:

Mở ArcMap → Nhấn nút “Layout View” ở góc dưới cùng bên trái bản đồ (bên cạnh Data View).
Giao diện Layout View hiển thị trang in như một khổ giấy, bạn có thể kéo thả, căn chỉnh, thêm nội dung lên bản đồ.

Các Bước Biên Tập Trang In Bản Đồ Trên ArcGIS

Bước 1: Chọn kích thước trang in

Vào File → Page and Print Setup
Chọn khổ giấy (A4, A3, A1…), chiều ngang/dọc
Thiết lập máy in (nếu có) hoặc chọn PDF Creator để xuất file PDF

Bước 2: Chèn khung bản đồ chính

Dùng công cụ Insert → Data Frame để tạo khung bản đồ
Kéo khung bản đồ vào vị trí thích hợp
Căn chỉnh sao cho vừa với khổ giấy

Bước 3: Thêm các thành phần bản đồ

Tiêu đề bản đồ: Insert → Title
Chú giải (Legend): Insert → Legend → Chọn lớp cần hiển thị
Thang tỷ lệ: Insert → Scale Bar
Mũi tên Bắc: Insert → North Arrow
Nguồn dữ liệu: Insert → Text → Ghi chú như “Nguồn: Sở TN&MT 2024”
Khung tọa độ: Insert → Grids → Graticule (tọa độ địa lý) hoặc measured grid (tọa độ UTM)

Bước 4: Căn chỉnh và định dạng

Kéo các thành phần vào đúng vị trí, căn giữa, canh lề hợp lý
Sử dụng Align, Distribute, Group để tổ chức bố cục hài hòa
Chọn font chữ phù hợp (nên dùng font Unicode, ví dụ: Arial, Times New Roman)

Bước 5: Xuất bản đồ

File → Export Map
Chọn định dạng file (PDF, PNG, JPEG…)
Đặt độ phân giải (300 dpi trở lên với bản in chuyên nghiệp)

Máy GNSS RTK Satlab SL7 với thiết kế hiện đại và khả năng thu tín hiệu đa tần mạnh mẽ, cung cấp dữ liệu không gian chất lượng cao – nền tảng vững chắc cho quá trình biên tập bản đồ. Khi chuyển sang Layout View trong ArcGIS, người dùng dễ dàng tạo bố cục bản đồ với các thành phần như khung tọa độ, tiêu đề, thang tỷ lệ và mũi tên Bắc, nhờ vào độ chính xác dữ liệu đầu vào từ SL7.

>>>Xem thêm: Vẽ tim đường tự động trên gCadas: Hướng dẫn chi tiết

Một số lưu ý khi biên tập trang in trên ArcGIS

Để tạo ra một bản đồ không chỉ chính xác về dữ liệu mà còn chuyên nghiệp về hình thức, bạn cần chú ý đến các chi tiết nhỏ trong quá trình trình bày trang in. Dưới đây là những lưu ý quan trọng mà người biên tập bản đồ nên ghi nhớ:

Không để nội dung quá sát mép giấy

Việc đặt nội dung như khung bản đồ, chú giải, tiêu đề… quá sát mép giấy sẽ khiến bản đồ trông chật chội và thiếu chuyên nghiệp. Quan trọng hơn, khi in ấn, máy in có thể bị cắt bớt phần nội dung ở mép, làm mất thông tin. Hãy đảm bảo chừa khoảng cách lề ít nhất 1.5–2 cm từ mép giấy để bố cục được thoáng và cân đối hơn.

Kiểm tra chính tả trong tên bản đồ và phần chú giải

Một lỗi chính tả nhỏ cũng có thể làm giảm độ tin cậy và tính chuyên nghiệp của bản đồ. Trước khi xuất file hoặc in bản đồ, hãy rà soát lại toàn bộ văn bản trên bản đồ: từ tiêu đề, chú giải, ghi chú, nguồn dữ liệu cho đến tên các lớp thông tin. Nếu bản đồ dùng tiếng Việt, hãy kiểm tra dấu và font chữ để tránh lỗi hiển thị.

Sử dụng màu sắc hài hòa và dễ phân biệt

Màu sắc đóng vai trò quan trọng trong việc truyền đạt thông tin bản đồ. Tránh sử dụng các màu quá chói hoặc màu quá nhạt, gây khó khăn cho người đọc. Mỗi lớp thông tin nên có một màu sắc riêng biệt, tương phản tốt nhưng vẫn đảm bảo tổng thể hài hòa. Ngoài ra, nếu bản đồ sẽ được in đen trắng, hãy thử kiểm tra độ phân biệt bằng kiểu hiển thị thang xám (grayscale) để đảm bảo vẫn dễ đọc.

Tránh chồng chéo và rối rắm giữa các lớp thông tin

Khi có quá nhiều lớp dữ liệu hiển thị cùng lúc, bản đồ rất dễ bị rối và khó hiểu. Hãy lựa chọn các lớp thông tin thật sự cần thiết cho mục đích bản đồ và sắp xếp chúng theo thứ tự ưu tiên, lớp nào quan trọng thì để phía trên. Đừng quên chỉnh độ trong suốt (transparency) hoặc sử dụng ký hiệu rõ ràng để người xem dễ dàng phân biệt.

Chèn logo đơn vị hoặc thông tin bản quyền nếu cần thiết

Đối với các bản đồ phục vụ mục đích công bố, báo cáo hoặc sử dụng trong các dự án chính thức, bạn nên chèn logo của đơn vị, tên cơ quan, hoặc thông tin bản quyền vào một vị trí hợp lý trên bản đồ (thường là góc dưới cùng). Điều này vừa thể hiện bản quyền sở hữu, vừa tăng tính chuyên nghiệp và độ tin cậy của bản đồ.

>>>Xem thêm: Hướng dẫn số hoá nối điểm tự động bằng gCadas chi tiết, dễ hiểu

Lợi ích của việc biên tập trang in chuyên nghiệp

Giúp bản đồ có tính trực quan và dễ hiểu
Thể hiện tính chuyên môn cao
Thuận tiện trong việc báo cáo, in ấn, nộp hồ sơ
Tăng tính thẩm mỹ và dễ tiếp cận với người xem không chuyên

Việc biên tập trang in bản đồ trên ArcGIS không quá phức tạp nếu bạn nắm rõ các bước cơ bản và biết cách tổ chức bố cục hợp lý. Một bản đồ đẹp không chỉ thể hiện dữ liệu chính xác mà còn cần được trình bày rõ ràng, chuyên nghiệp.
