Hướng dẫn bình sai lưới mặt bằng trên DPSurvey chi tiết, dễ hiểu

Bình sai lưới mặt bằng trên DPSurvey là bước xử lý dữ liệu quan trọng sau quá trình đo đạc bằng máy GNSS RTK và các thiết bị trắc địa khác, nhằm tính toán và hiệu chỉnh tọa độ chính xác cho các điểm khống chế. Với khả năng tính toán nhanh, hỗ trợ đa dạng định dạng dữ liệu và giao diện thân thiện, DPSurvey là phần mềm được nhiều kỹ sư trắc địa tại Việt Nam tin tưởng sử dụng. Bài viết này sẽ hướng dẫn chi tiết quy trình bình sai lưới mặt bằng trên DPSurvey, đồng thời cung cấp các lưu ý kỹ thuật quan trọng để đảm bảo kết quả đầu ra đạt độ chính xác cao và tuân thủ đúng quy phạm.

Quy trình bình sai lưới mặt bằng trên phần mềm DPSurvey

Bình sai lưới mặt bằng là bước quan trọng trong quy trình xử lý số liệu trắc địa, nhằm giảm thiểu sai số và nâng cao độ chính xác của hệ tọa độ các điểm. DPSurvey là một trong những phần mềm được sử dụng phổ biến hiện nay nhờ khả năng xử lý linh hoạt, giao diện thân thiện và độ chính xác cao. Để thực hiện bình sai hiệu quả trên DPSurvey, người dùng cần tuân thủ đúng quy trình kỹ thuật. Dưới đây là các bước thực hiện:

Bước 1: Chuẩn bị dữ liệu đo đạc

Trước khi bắt đầu, bạn cần thu thập đầy đủ dữ liệu từ thực địa bằng máy GNSS RTK Hi-Target. Sau khi đo đạc, bạn hãy xuất dữ liệu sang các định dạng phổ biến như .txt, .csv hoặc các định dạng chuyên dụng như .pxyzc, Topcon XYZ hoặc Leica GSI, tùy theo thiết bị sử dụng.

Bạn cần lưu ý:

• Dữ liệu phải bao gồm đầy đủ tọa độ X, Y, Z, góc đo, chiều dài cạnh và mã điểm (nếu có).

• Hãy lưu dữ liệu vào thư mục có đường dẫn sử dụng tiếng Anh hoặc tiếng Việt không dấu. Việc này giúp phần mềm đọc dữ liệu chính xác, tránh lỗi phát sinh khi nhập vào DPSurvey.


Bước 2: Khởi động và nhập dữ liệu vào DPSurvey

Đầu tiên, bạn hãy mở phần mềm DPSurvey trên máy tính. Nếu có thể, hãy sử dụng phiên bản mới nhất (ví dụ: DPSurvey 3.3) để đảm bảo đầy đủ tính năng và tính ổn định.

Để nhập dữ liệu:

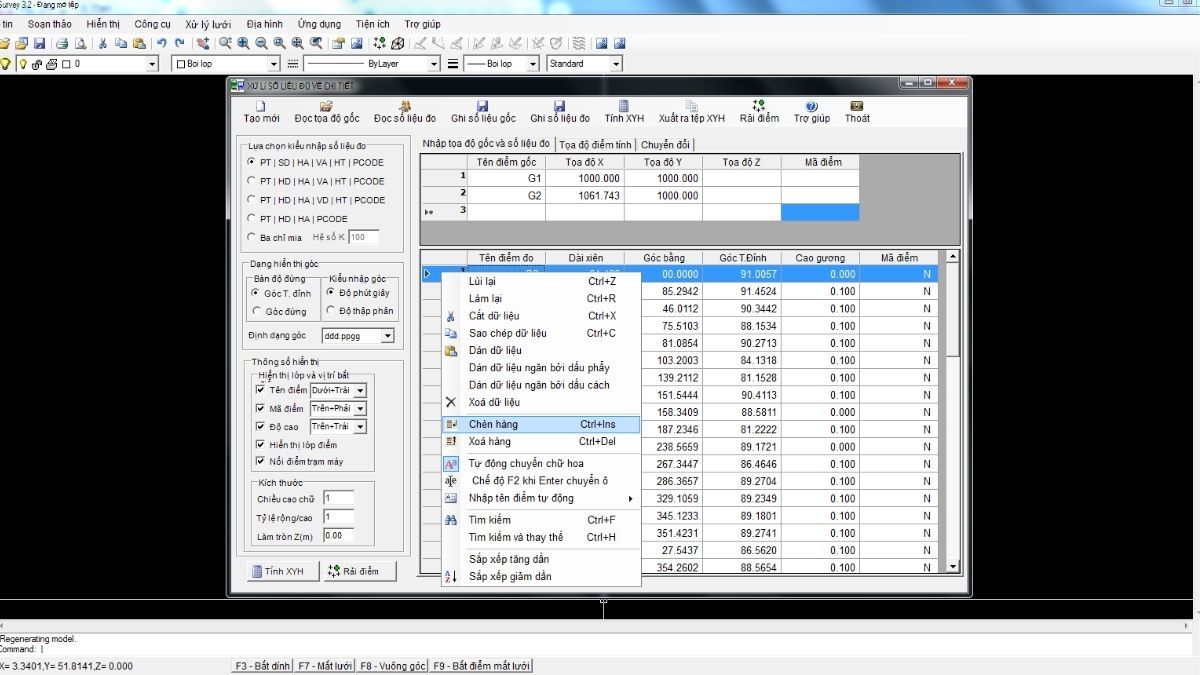

• Vào menu File > Import Data (Nhập dữ liệu).
• Chọn file dữ liệu từ máy GNSS RTK Hi-Target V200 đã chuẩn bị, nhấn Mở để phần mềm đọc và tải dữ liệu.
• Trên giao diện phần mềm, bạn cần kiểm tra kỹ xem các thông tin như tọa độ, mã điểm, góc đo và chiều dài cạnh đã hiển thị đúng chưa. Nếu phát hiện sai lệch, bạn có thể chỉnh sửa trực tiếp trên phần mềm hoặc quay lại file gốc để hiệu chỉnh.

Việc kiểm tra dữ liệu đầu vào kỹ lưỡng sẽ giúp bạn hạn chế tối đa sai số khi bình sai.

Bước 3: Chọn chế độ bình sai lưới mặt bằng

Sau khi nhập dữ liệu thành công, bạn cần lựa chọn chế độ bình sai phù hợp với cấu trúc và mục đích sử dụng lưới.

Để thao tác, bạn thực hiện như sau:

Trên thanh công cụ, chọn Xử lý lưới > Bình sai lưới mặt bằng phụ thuộc hoặc lưới tự do.

• Nếu bạn làm việc với lưới phụ thuộc, bạn cần có ít nhất một điểm tọa độ đã biết.

• Nếu bạn sử dụng lưới tự do, bạn không cần điểm gốc, phù hợp với mạng lưới đo chưa có khống chế ban đầu.

Tiếp theo, bạn cần thiết lập các tham số kỹ thuật:

• Chọn phương pháp tính trọng số, thường là theo chiều dài cạnh hoặc số trạm đo.

• Thiết lập sai số cho phép tùy theo cấp hạng của lưới. Ví dụ, với lưới hạng IV, sai số khép hình không được vượt quá 20mm.

Các bước thiết lập này sẽ ảnh hưởng trực tiếp đến độ chính xác của kết quả bình sai, vì vậy bạn cần thao tác cẩn thận và đúng thông số kỹ thuật.

Bước 4: Thực hiện bình sai và kiểm tra kết quả

Sau khi hoàn tất việc cấu hình, bạn nhấn nút Tính để phần mềm bắt đầu quá trình bình sai. DPSurvey sử dụng phương pháp bình phương nhỏ nhất để xử lý, từ đó tối ưu hóa tọa độ các điểm và giảm thiểu sai số ngẫu nhiên.

Khi có kết quả, bạn cần kiểm tra các yếu tố sau:

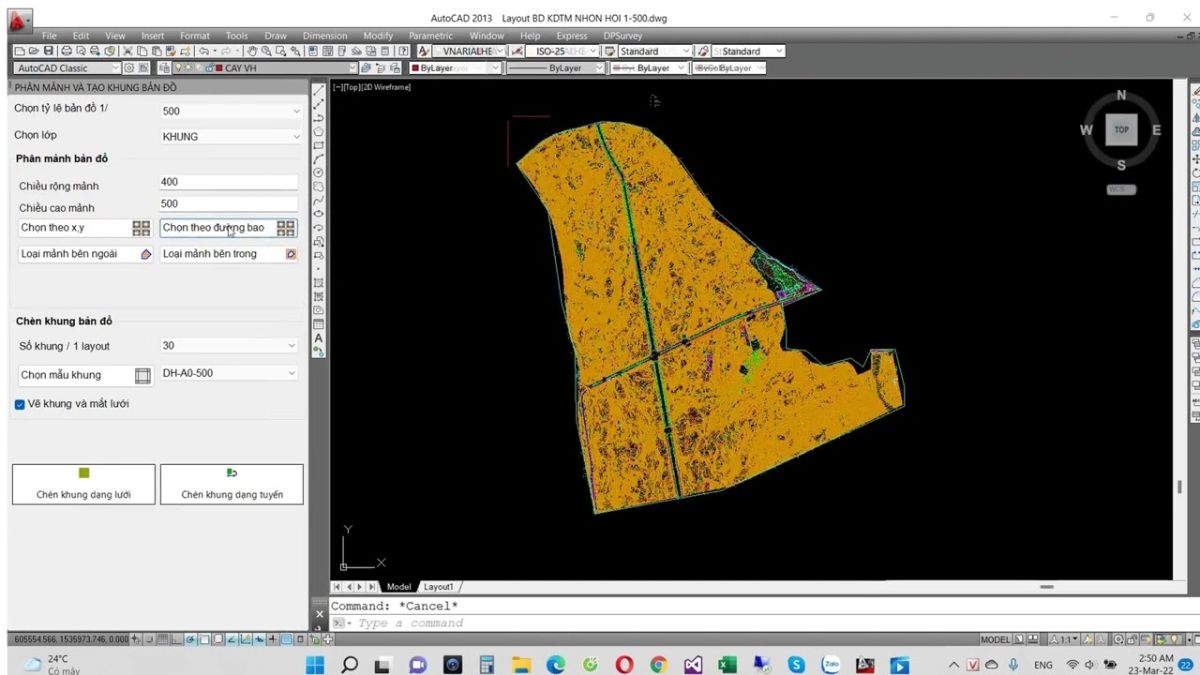

• Trên giao diện đồ họa, phần mềm sẽ hiển thị sơ đồ lưới. Các điểm khống chế thường được thể hiện bằng màu đỏ, còn điểm chi tiết là màu trắng.

• Bạn nên kiểm tra kỹ các chỉ số như sai số khép hình tam giác (EX, EY, EZ), sai số trung phương, hệ số tin cậy và chỉ số Relative Error.


Nếu phần mềm báo lỗi hoặc kết quả sai số vượt quá giới hạn cho phép, bạn cần xem lại dữ liệu đầu vào. Trong trường hợp cần thiết, hãy loại bỏ các điểm nghi ngờ hoặc chỉnh sửa dữ liệu rồi chạy lại quy trình bình sai.

Bước 5: Xuất và lưu kết quả

Khi kết quả bình sai đã đạt yêu cầu, bạn tiến hành xuất dữ liệu và lưu lại dự án để phục vụ cho các bước tiếp theo trong quy trình làm việc.

Để xuất kết quả, bạn thực hiện như sau:

• Truy cập File > Export.

• Chọn định dạng phù hợp với mục đích sử dụng:

  • DWG/DXF: dành cho AutoCAD.

  • PDF: sử dụng cho việc in ấn, báo cáo.

  • Excel: để phân tích, tính toán bổ sung hoặc lưu trữ.


Lưu dự án:

• Để lưu dự án, bạn sử dụng tổ hợp phím Ctrl + S để lưu nhanh file đang làm việc.

• Hãy tạo một thư mục riêng biệt cho từng dự án, đặt tên rõ ràng theo giai đoạn công việc hoặc loại lưới để tiện quản lý và truy xuất sau này.

>>> Xem thêm: Xem ký hiệu đất trên bản đồ MV8i: Hướng dẫn chi tiết

Lưu ý khi bình sai lưới mặt bằng trên DPSurvey

Khi thực hiện bình sai lưới mặt bằng trên DPSurvey, ngoài các bước kỹ thuật cơ bản, bạn cần đặc biệt lưu ý những điểm sau để đảm bảo kết quả tính toán chính xác và đạt yêu cầu:

Không bỏ qua kiểm tra điểm yếu sau bình sai

Sau khi chạy bình sai, bạn cần kiểm tra các điểm có sai số hiệu chỉnh lớn hoặc độ lệch bất thường. Những điểm này thường xuất phát từ các dữ liệu đo bằng máy GNSS RTK Hi-Target iRTK 5 trong điều kiện không lý tưởng, gây ảnh hưởng đến sai số tổng thể. Vì vậy, việc loại trừ hoặc xác minh lại các điểm này ngoài thực địa là rất cần thiết.

Ưu tiên dùng hệ tọa độ chuẩn và nhất quán

Dữ liệu đo đạc thu thập từ máy GNSS RTK Hi-Target vRTK thường được định vị trong hệ tọa độ chuẩn như VN-2000 hoặc WGS-84. Bạn cần đảm bảo hệ tọa độ sử dụng trong DPSurvey tương thích hoàn toàn với dữ liệu gốc để tránh sai lệch kết quả bình sai lưới mặt bằng.

Ghi chú rõ ràng trong sơ đồ lưới

DPSurvey cho phép bạn thêm chú thích và phân loại điểm trên sơ đồ lưới, giúp bạn dễ dàng theo dõi các điểm đo từ máy GNSS RTK Hi-Target V90Plus và phân biệt với các điểm đo bằng thiết bị khác. Việc ghi chú rõ ràng góp phần nâng cao độ chính xác và minh bạch khi phân tích, kiểm soát chất lượng lưới.

Không chỉnh sửa kết quả thủ công sau khi bình sai

Bạn không nên tự ý sửa tọa độ hoặc kết quả tính toán sau khi phần mềm đã bình sai, trừ khi thực hiện lại toàn bộ quy trình với dữ liệu đầu vào đã được kiểm tra kỹ. Việc can thiệp thủ công sẽ làm mất tính nhất quán và giá trị kỹ thuật của dữ liệu.

>>> Xem thêm: Quy trình lập bản đồ đáy biển: Hướng dẫn chi tiết, dễ hiểu

Bình sai lưới mặt bằng trên DPSurvey là bước quan trọng giúp đảm bảo độ chính xác và độ tin cậy của kết quả trắc địa trong các dự án xây dựng và quy hoạch. Việc thực hiện đúng quy trình, kết hợp với những lưu ý quan trọng khi xử lý dữ liệu sẽ giúp bạn tối ưu hiệu quả công việc và đạt chuẩn kỹ thuật cao nhất. Sử dụng thành thạo DPSurvey không chỉ nâng cao chất lượng bản đồ mà còn góp phần quan trọng vào thành công của dự án.
