Cách định vị tim cọc ép: Bí quyết giúp bạn xây dựng an toàn

Định vị tim cọc ép là một bước quan trọng trong quá trình thi công xây dựng, ảnh hưởng trực tiếp đến độ bền và an toàn của công trình. Việc xác định vị trí tim cọc chính xác không chỉ giúp đảm bảo sự ổn định cho cấu trúc mà còn tối ưu hóa chi phí và thời gian thi công. Sử dụng máy toàn đạc điện tử giúp các kỹ sư định vị tim cọc ép một cách chính xác.Trong bài viết này, chúng ta sẽ tìm hiểu quy trình định vị tim cọc ép, cũng như những kiến thức liên quan.

Định vị tim cọc ép là gì?

Định vị tim cọc ép là quá trình xác định vị trí chính xác của tim cọc trong thi công xây dựng, đặc biệt là trong các công trình sử dụng cọc ép làm móng. Tim cọc là điểm trung tâm của cọc, nơi mà lực được truyền từ công trình xuống đất.

Việc định vị đúng tim cọc ép rất quan trọng vì nó ảnh hưởng đến:

• Độ bền của công trình: Nếu tim cọc không được định vị chính xác, có thể dẫn đến sự phân bổ lực không đều, gây ra tình trạng nghiêng, lún hoặc thậm chí sụp đổ.
• Chi phí thi công: Định vị sai có thể làm tăng chi phí do phải điều chỉnh hoặc làm lại cọc.
• Thời gian thi công: Việc xác định sai vị trí có thể kéo dài thời gian thi công, ảnh hưởng đến tiến độ dự án.

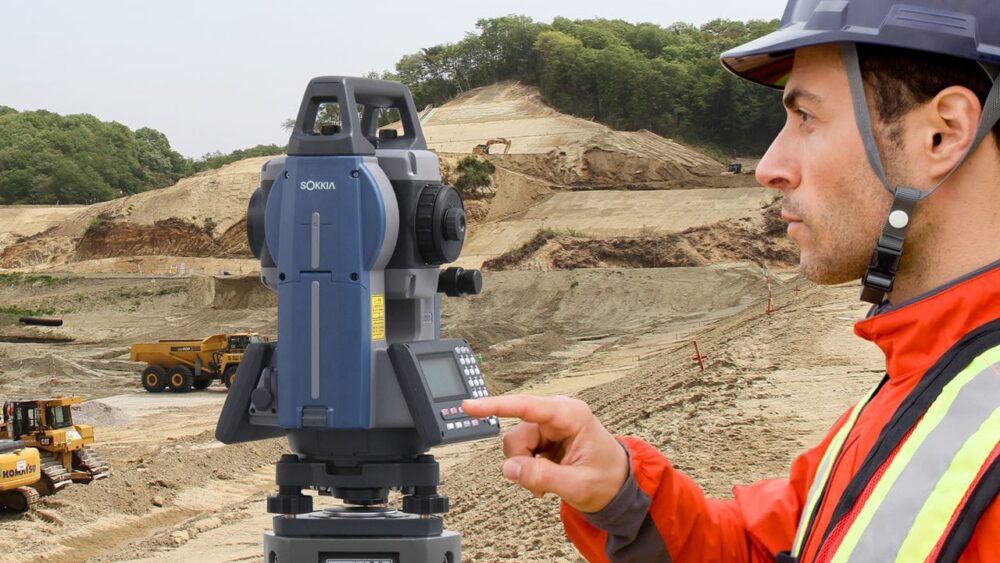

Trong công tác này thường sử dụng các loại máy như máy toàn đạc điện tử Sokkia để xác định vị trí cọc ép một cách chính xác, tham khảo các dòng máy chất lượng như Sokkia IM-100 Series, Sokkia IM-50 Series

Các bước định vị tim cọc ép

Định vị tim cọc ép là quy trình thiết yếu trong thi công xây dựng, nhằm đảm bảo vị trí chính xác cho các cọc ép. Dưới đây là các bước cụ thể:

Bước 1: Chuẩn bị mặt bằng:

• Dọn dẹp khu vực thi công, loại bỏ vật cản.
• Kiểm tra địa hình và tính chất đất để đảm bảo nền ổn định.

Bước 2: Phân tích bản vẽ thiết kế:

• Nghiên cứu kỹ lưỡng bản vẽ kỹ thuật để xác định vị trí và thông số của tim cọc.
• Ghi chú các kích thước và khoảng cách cần thiết.

Bước 3: Đo đạc vị trí:

• Sử dụng thiết bị đo đạc chuyên dụng như: máy toàn đạc điện tử, máy thủy bình, máy GNSS RTK… để xác định vị trí tim cọc.
• Tiến hành đo từ các mốc cố định hoặc điểm tham chiếu đã được xác định trước.

Bước 4: Đánh dấu vị trí:

• Đánh dấu các vị trí tim cọc trên mặt đất bằng sơn hoặc các vật liệu dễ thấy.
• Đảm bảo các dấu hiệu rõ ràng để dễ dàng nhận diện trong quá trình thi công.

Bước 5: Kiểm tra và xác nhận:

• So sánh các vị trí đã đánh dấu với bản vẽ thiết kế để xác nhận tính chính xác.
• Thực hiện đo đạc lại nếu cần thiết để điều chỉnh sai sót.

Bước 6: Xác nhận với các bên liên quan:

• Thảo luận với kỹ sư và giám sát để xác nhận các vị trí tim cọc đã được đánh dấu.
• Ghi nhận ý kiến và điều chỉnh nếu cần.

Bước 7: Tiến hành thi công:

• Bắt đầu quy trình thi công cọc ép, đảm bảo cọc được đặt đúng vị trí và độ sâu theo thiết kế.
• Theo dõi liên tục để đảm bảo tính chính xác trong suốt quá trình thi công.

>>> Xem thêm: Chi phí giám sát khảo sát địa hình: Những yếu tố ảnh hưởng và tầm quan trọng

Các yếu tố chính ảnh hưởng đến kết quả định vị tim cọc ép

Các yếu tố chính ảnh hưởng đến kết quả định vị tim cọc ép bao gồm:

• Chất lượng thiết bị đo đạc: Việc sử dụng các thiết bị hiện đại, chính xác và được định chuẩn định kỳ là yếu tố quan trọng để thu được kết quả chính xác.
• Kỹ năng và kinh nghiệm của kỹ sư địa kỹ thuật: Người thực hiện định vị cần phải được đào tạo bài bản, có kinh nghiệm trong lĩnh vực này để đảm bảo độ tin cậy của kết quả.
• Địa chất và đặc tính nền đất: Các yếu tố như loại đất, độ cứng, độ chặt, độ ẩm của nền đất sẽ ảnh hưởng đến khả năng lan truyền sóng âm, từ đó ảnh hưởng đến độ chính xác của kết quả.
• Độ sâu của tim cọc: Khi tim cọc nằm quá sâu, việc phát hiện và định vị sẽ gặp nhiều khó khăn hơn so với khi tim cọc nằm ở độ sâu nông hơn.
• Tình trạng và vị trí của tim cọc: Nếu tim cọc bị cong, lệch vị trí hoặc gặp sự cố trong quá trình đóng, việc định vị sẽ trở nên phức tạp hơn.

Để đạt được kết quả định vị tim cọc ép chính xác, bạn cần quan tâm và kết hợp đồng bộ đến các yếu tố trên, đồng thời áp dụng các biện pháp kiểm soát chất lượng nghiêm ngặt trong suốt quá trình thực hiện.

>>> Xem thêm: Hướng dẫn cách kiểm tra chứng chỉ hành nghề xây dựng chi tiết

Lưu ý khi tiến hành định vị tim cọc ép

Khi tiến hành định vị tim cọc ép, cần lưu ý những điều sau:

Lập kế hoạch chi tiết

Trước khi bắt đầu, cần xây dựng một kế hoạch định vị chính xác, bao gồm các bước thực hiện, thời gian, nguồn lực cần thiết. Điều này giúp đảm bảo quá trình diễn ra hiệu quả và đạt kết quả mong muốn.

Sử dụng thiết bị chuyên dụng

Việc sử dụng các thiết bị định vị hiện đại như máy định vị bằng sóng âm, máy đo độ sâu, máy đo độ nghiêng… là điều kiện quan trọng để thu được kết quả chính xác.

Kiểm tra và hiệu chuẩn thiết bị

Trước khi tiến hành, cần kiểm tra và hiệu chuẩn các thiết bị đo đạc để đảm bảo chúng hoạt động chính xác và đáng tin cậy.

Lựa chọn vị trí đo đạc phù hợp

Việc lựa chọn vị trí đo đạc hợp lý, tránh các yếu tố gây nhiễu như bãi đậu xe, đường dây điện cao thế, sẽ giúp cải thiện độ chính xác của kết quả.

Ghi chép và lưu trữ dữ liệu

Việc ghi chép đầy đủ, cẩn thận các số liệu đo đạc, cũng như lưu trữ chúng một cách an toàn sẽ tạo điều kiện cho việc kiểm tra, đối chiếu và phân tích dữ liệu sau này.

Kiểm tra và đối chiếu kết quả

Sau khi hoàn thành, cần kiểm tra, đối chiếu kết quả định vị với các thông tin khác như bản vẽ thiết kế hoặc các kết quả đo đạc trước đó để đảm bảo độ tin cậy.

Định vị tim cọc ép là một kỹ thuật quan trọng và phức tạp, đòi hỏi sự kết hợp hài hoà nhiều yếu tố kỹ thuật như chất lượng thiết bị đo đạc, kỹ năng và kinh nghiệm của kỹ sư địa kỹ thuật, đặc tính địa chất và tình trạng của tim cọc. Việc tuân thủ nghiêm ngặt các quy trình, nguyên tắc định vị chuẩn xác, sử dụng thiết bị hiện đại, lựa chọn vị trí đo đạc thích hợp cùng với các biện pháp kiểm tra, đối chiếu kết quả sẽ đảm bảo độ tin cậy và chính xác của công tác định vị. Chỉ khi thực hiện đúng các yêu cầu kỹ thuật, phương pháp định vị tim cọc ép mới có thể đáp ứng được những mục tiêu quan trọng của việc xây dựng nền móng công trình an toàn và bền vững. Việt Thanh Group hy vọng qua bài viết trên có thể giúp bạn biết cách định vị tim cọc ép chính xác, đồng thời đạt được kết quả công việc như mong muốn.
