Vai trò của quét scan 3D trong khảo sát địa hình

Công nghệ Scan 3D được ứng dụng nhiều trong khảo sát địa hình, đo đạc, xây dựng. Thông qua việc sử dụng tia laser để thu thập hàng triệu điểm dữ liệu trên bề mặt địa hình trong thời gian ngắn, tái hiệu chi tiết hiện trạng khu vực khảo sát dưới dạng đám mây điểm 3D. Cùng tìm hiểu vai trò của công nghệ scan 3D trong khảo sát địa hình qua bài viết sau đây.

Công nghệ Scan 3D trong khảo sát địa hình

Thu thập dữ liệu địa hình nhanh chóng và toàn diện

Một trong những vai trò nổi bật của công nghệ scan 3D là khả năng thu thập dữ liệu địa hình trên diện rộng với tốc độ cao. Sử dụng thiết bị quét laser có thể ghi nhận hàng triệu điểm đo trong thời gian tính bằng giây. Nhờ đó kỹ sư có thể thu thập dữ liệu hiện trạng 1 cách toàn diện, tiết kiệm thời gian đo đạc ngoài thực địa.

Sử dụng thiết bị quét laser với phạm vi rộng có thể quét các điểm đo trên mặt đất, công trình, taluy, mái dốc và các đối tượng khác.

Nâng cao độ chính xác và mật độ dữ liệu đo đạc

Công nghệ scan 3D tạo ra đám mây điểm với mật độ cao, phản ánh chi tiết hình dạng và sự thay đổi cao độ của bề mặt địa hình. Dữ liệu thu được sẽ xử lý phục vụ cho công tác thiết kế, kiểm tra. Đặc biệt khi kết hợp với các thiết bị đo đạc như máy RTK, máy toàn đạc hoặc các phương pháp kiểm tra phù hợp, dữ liệu scan 3D có thể được định vị trong hệ tọa độ dự án và kiểm tra độ chính xác theo yêu cầu kỹ thuật.

Tái hiện mô hình địa hình 3D trực quan

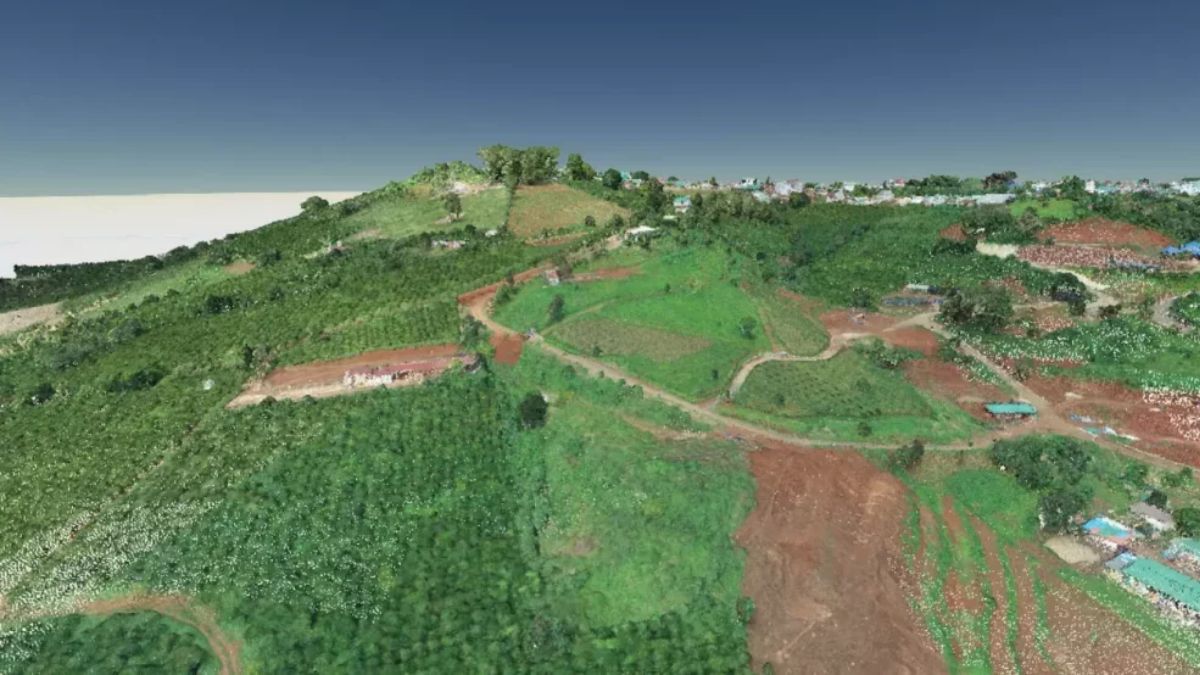

Sau khi quét laser scan 3D thì dữ liệu đám mây điểm có thể dùng để xây dựng mô hình 3D phản ánh hình ảnh thực tế của khu vực khảo sát. Mô hình giúp thể hiện rõ độ dốc, địa hình lồi lõm, sự thay đổi cao độ và các chi tiết của công trình.

So với bản vẽ 2D truyền thống thì mô hình 3D mang lại góc nhìn trực quan hơn giúp người dùng dễ dàng đánh giá hiện trạng công trình. Dữ liệu phục vụ thiết kế, lập phương án thi công và quản lý thông tin địa hình.

Hỗ trợ tính toán khối lượng đào đắp

Trong các dự án san lấp mặt bằng, xây dựng đường giao thông, khai thác mỏ hoặc thi công nền móng, việc xác định chính xác khối lượng đào đắp đóng vai trò quan trọng đối với quản lý chi phí và tiến độ.

Dữ liệu scan 3D cho phép xây dựng mô hình bề mặt hiện trạng để so sánh với mô hình thiết kế hoặc dữ liệu khảo sát ở những thời điểm khác nhau. Từ đó, đơn vị thực hiện có thể tính toán khối lượng đất đá đào, đắp, san gạt và đánh giá sự thay đổi địa hình.

Khảo sát hiệu quả tại khu vực địa hình phức tạp

Những khu vực có địa hình phức tạp như dốc, taluy, vách đá hay tòa tháp, cột điện gây khó khăn cho phương pháp đo đạc truyền thống thì sử dụng thiết bị quét laser scan 3D giúp giảm thiểu việc phải tiếp cận trực tiếp vị trí đo, hạn chế rủi ro khảo sát tại vị trí khó.

Tuy nhiên, những vị trí bị che khuất bởi cây cối, công trình hoặc vật cản vẫn có thể cần bố trí thêm vị trí quét hoặc kết hợp phương pháp đo bổ sung.

Tối ưu quy trình xử lý và quản lý dữ liệu khảo sát

Sau khi hoàn thành quá trình quét, dữ liệu có thể được xử lý bằng phần mềm chuyên dụng để đăng ký các trạm quét, lọc nhiễu, phân loại đám mây điểm và xây dựng mô hình địa hình.

Từ một bộ dữ liệu scan 3D, đơn vị khảo sát có thể tạo ra nhiều sản phẩm phục vụ các mục đích khác nhau như:

Bản đồ địa hình và đường đồng mức.
Mô hình số độ cao (DEM) và mô hình bề mặt số (DSM).
Mặt cắt dọc, mặt cắt ngang địa hình.
Mô hình 3D hiện trạng khu vực khảo sát.
Dữ liệu phục vụ tính toán khối lượng và lập hồ sơ thiết kế.

Việc lưu trữ dữ liệu số cũng tạo điều kiện thuận lợi cho quá trình kiểm tra, đối chiếu và cập nhật thông tin khi dự án có thay đổi.

So sánh công nghệ Scan 3D với phương pháp truyền thống

Tiêu chí	Khảo sát đo đạc truyền thống	Khảo sát bằng Scan 3D
Thu thập dữ liệu	Đo các điểm đặc trưng theo phương pháp bố trí đo	Thu thập đám mây điểm mật độ cao
Tốc độ khảo sát	Phụ thuộc số lượng điểm và điều kiện thực địa	Có thể thu thập lượng dữ liệu lớn trong thời gian ngắn
Mức độ chi tiết	Phụ thuộc mật độ điểm đo	Có khả năng mô tả chi tiết bề mặt
Mô hình hóa 3D	Có thể cần thêm dữ liệu và công đoạn xử lý	Thuận lợi khi xây dựng mô hình từ đám mây điểm
Khu vực khó tiếp cận	Có thể cần nhiều biện pháp đo bổ sung	Hỗ trợ thu thập từ vị trí quét phù hợp
Yêu cầu xử lý	Xử lý số liệu đo và biên tập bản vẽ	Cần phần mềm, năng lực xử lý và kiểm soát đám mây điểm

Lưu ý: Scan 3D không thay thế hoàn toàn mọi phương pháp đo đạc truyền thống. Việc kết hợp máy toàn đạc điện tử, máy RTK, máy thủy bình và các thiết bị phù hợp vẫn cần thiết để thiết lập khống chế, kiểm tra độ chính xác và bổ sung các vị trí bị che khuất.

Quy trình ứng dụng Scan 3D trong khảo sát địa hình

Bước 1: Khảo sát hiện trường

Đánh giá địa hình, phạm vi dự án, điều kiện tiếp cận và yêu cầu độ chính xác.

Bước 2: Lập phương án quét

Xác định vị trí đặt máy, phạm vi quét, số lượng trạm quét và phương pháp liên kết dữ liệu.

Bước 3: Thu thập dữ liệu

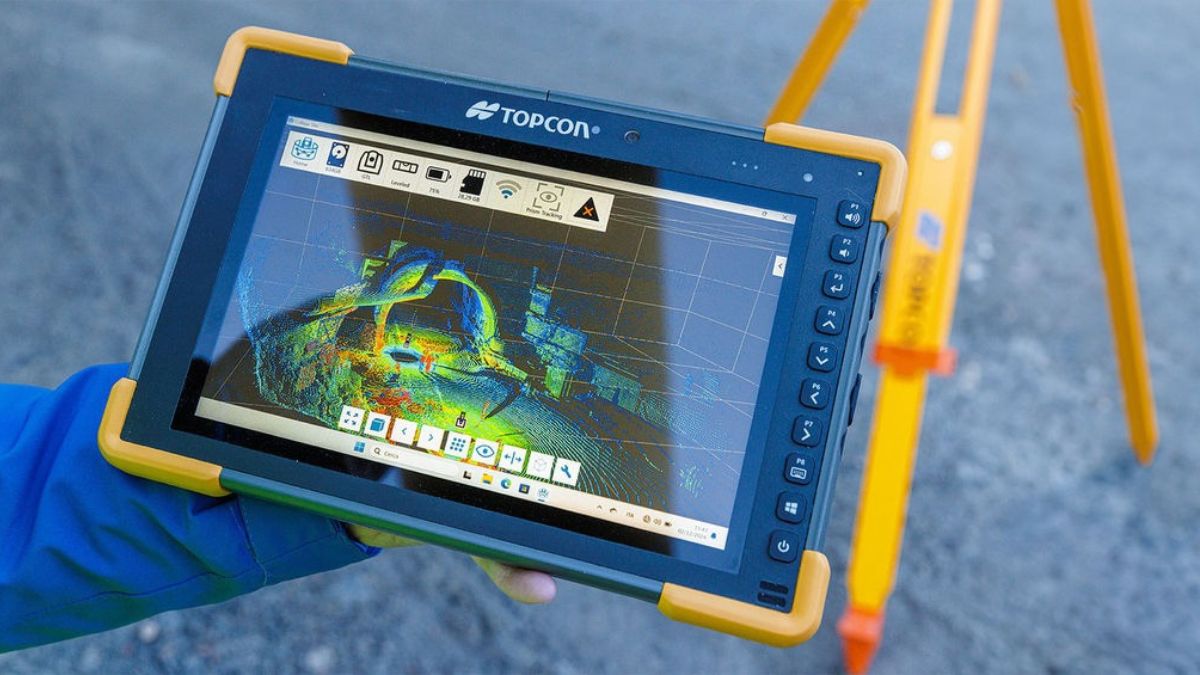

Sử dụng máy quét laser 3D Topcon CR-P1 để ghi nhận bề mặt địa hình và các đối tượng cần khảo sát.

Bước 4: Xử lý dữ liệu

Tạo mô hình địa hình 3D, đường đồng mức, mặt cắt hoặc dữ liệu tính toán khối lượng theo yêu cầu.

Bước 5: Kiểm tra và bàn giao

Đối chiếu với các điểm kiểm tra độc lập, đánh giá chất lượng và bàn giao dữ liệu theo định dạng thống nhất.

Nếu doanh nghiệp đang tìm kiếm dịch vụ quét laser Scan 3D phục vụ khảo sát địa hình, Việt Thanh Group có thể hỗ trợ tư vấn phương án triển khai dựa trên đặc điểm khu vực, phạm vi công việc và yêu cầu đầu ra của dự án. Liên hệ ngay để được tư vấn chi tiết.
