Lệnh Scale trong MicroStation v8i - Cách phóng to, thu nhỏ

Trong lĩnh vực trắc địa – bản đồ và xây dựng, việc hiệu chỉnh, xử lý kích thước đối tượng trong bản vẽ là công việc thường xuyên diễn ra. Một trong những thao tác quan trọng nhất là phóng to hoặc thu nhỏ đối tượng mà không làm sai lệch tỷ lệ – và đó chính là lúc lệnh Scale trong MicroStation v8i phát huy tác dụng. Đặc biệt, khi kết hợp cùng các thiết bị đo đạc hiện đại như máy GNSS RTK, người dùng có thể đảm bảo độ chính xác tuyệt đối giữa dữ liệu đo ngoài thực địa và bản vẽ thiết kế trên phần mềm.

Giới thiệu về lệnh Scale trong MicroStation v8i

Lệnh Scale trong phần mềm MicroStation v8i là công cụ cho phép người dùng phóng to hoặc thu nhỏ kích thước của đối tượng trong bản vẽ một cách linh hoạt. Đây là thao tác cơ bản nhưng cực kỳ quan trọng, đặc biệt trong các dự án thiết kế hạ tầng, giao thông, đo đạc bản đồ hoặc chuyển đổi dữ liệu địa hình.

Khi thực hiện lệnh này, các yếu tố như tỷ lệ, tọa độ và góc quay của đối tượng được phần mềm xử lý một cách chính xác, giúp bản vẽ luôn đồng nhất với dữ liệu gốc. Một ưu điểm lớn của lệnh Scale là không làm biến dạng hình học của đối tượng, đồng thời cho phép chọn điểm gốc (base point) để làm tâm thu phóng, giúp người dùng kiểm soát chính xác tỷ lệ biến đổi.

Tác dụng của lệnh Scale trong MicroStation v8i

Lệnh Scale mang lại nhiều lợi ích trong quá trình xử lý và quản lý bản vẽ kỹ thuật, bao gồm:

Điều chỉnh tỷ lệ bản vẽ khi chuyển đổi giữa các hệ đơn vị khác nhau (ví dụ: mét → milimét hoặc ngược lại).
Cập nhật kích thước các chi tiết sau khi có thay đổi trong bản thiết kế tổng thể.
Chỉnh sửa các đối tượng đo đạc thực địa để khớp với bản đồ quy hoạch.
Đồng bộ dữ liệu giữa thực địa và bản vẽ kỹ thuật, đặc biệt khi dữ liệu đo từ máy GNSS RTK hoặc toàn đạc điện tử cần được chuyển vào phần mềm MicroStation để xử lý.

Nhờ vậy, lệnh Scale trở thành công cụ không thể thiếu trong quy trình biên tập bản đồ số, thiết kế hạ tầng và xử lý dữ liệu đo đạc.

>>>Xem thêm: Tách lớp bản đồ trong Mv8i: Hướng dẫn chi tiết từ A đến Z

Cách sử dụng lệnh Scale trong MicroStation v8i

Bước 1: Mở bản vẽ và chọn đối tượng cần Scale

Trước tiên, mở bản vẽ cần chỉnh sửa trong MicroStation v8i, sau đó chọn đối tượng hoặc nhóm đối tượng mà bạn muốn thay đổi kích thước.

Có thể chọn bằng cách:

Dùng công cụ Element Selection (phím tắt: 1) để quét vùng đối tượng.
Hoặc nhấp chọn từng phần tử riêng lẻ.

Bước 2: Kích hoạt lệnh Scale

Vào thanh công cụ trên cùng: Manipulate → Scale. Hoặc nhập trực tiếp lệnh scale vào Key-in Window.

Khi đó, con trỏ chuột sẽ chuyển sang chế độ Scale, cho phép bạn xác định điểm gốc và hệ số phóng to/thu nhỏ.

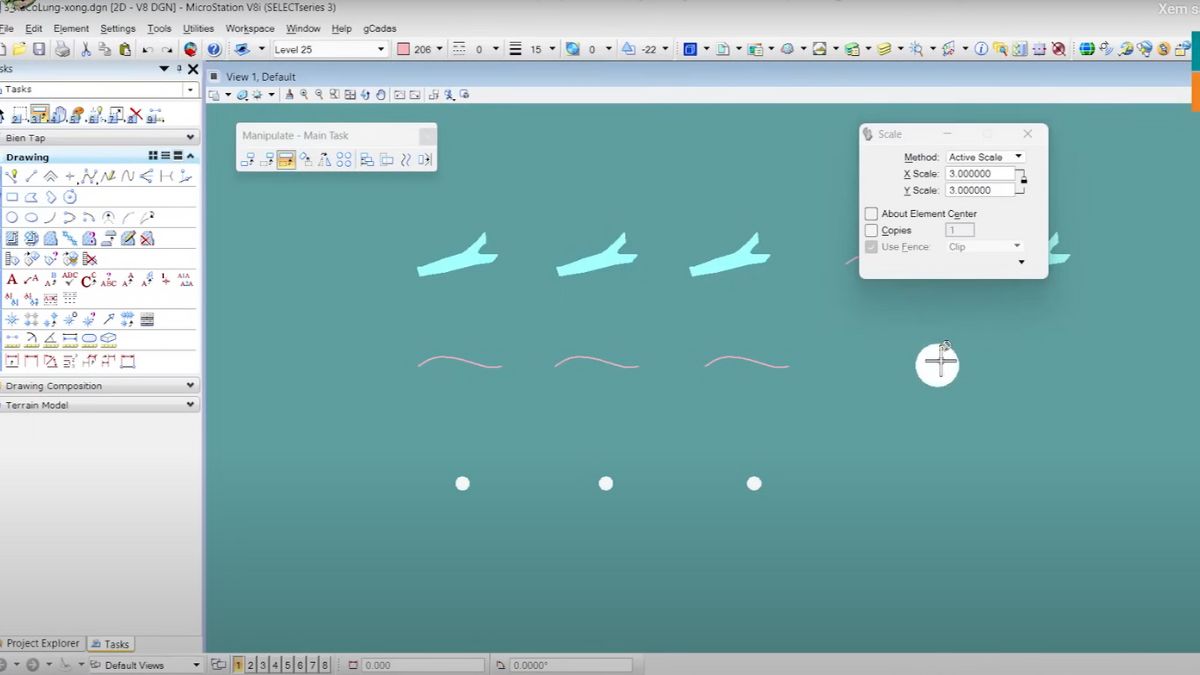

Lệnh Scale trong MicroStation v8i — Kích hoạt lệnh Scale

Bước 3: Xác định điểm gốc (Base Point)

Chọn một điểm mốc trên đối tượng để làm tâm Scale. Đây là điểm mà phần mềm sẽ giữ nguyên, trong khi các phần còn lại phóng to hoặc thu nhỏ theo tỷ lệ bạn chỉ định.

Ví dụ: Khi Scale một mặt bằng nhà, bạn có thể chọn góc tọa độ 0,0 làm điểm gốc để đảm bảo toàn bộ bản vẽ được điều chỉnh chính xác.

Bước 4: Nhập hệ số Scale

Có hai cách để nhập giá trị:

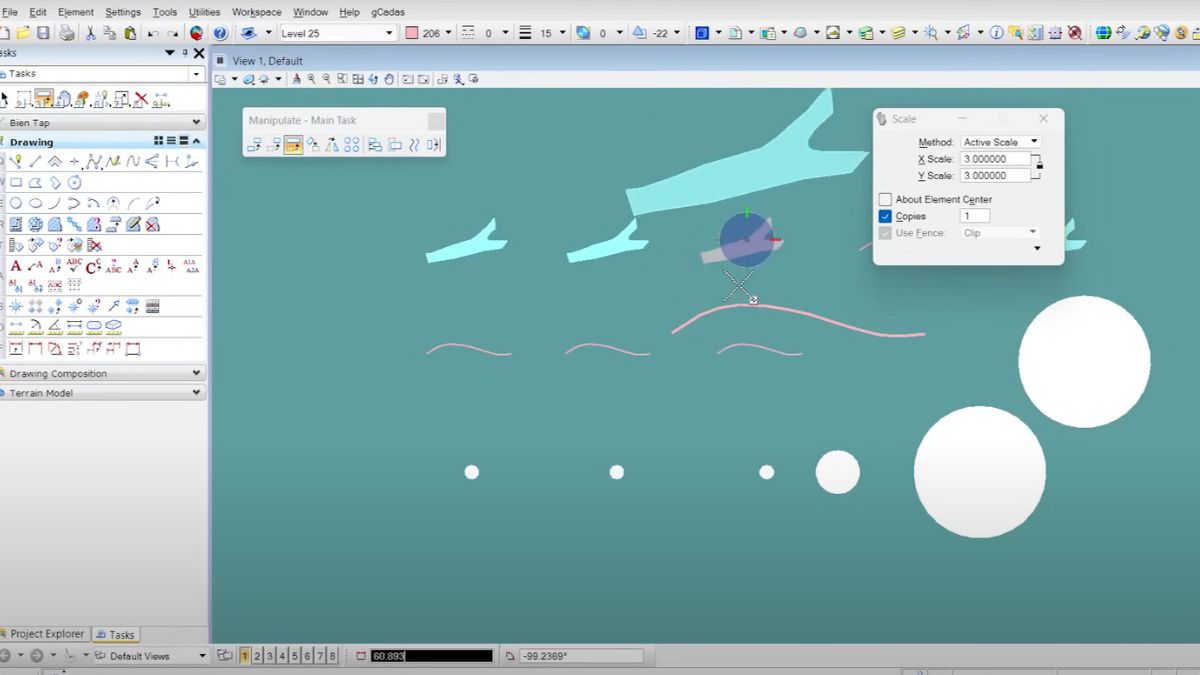

Nhập trực tiếp hệ số Scale (ví dụ: 2 để phóng to gấp đôi, 0.5 để thu nhỏ một nửa).
Chọn 2 điểm trên bản vẽ để MicroStation tự động tính tỷ lệ biến đổi.

Sau khi xác nhận, phần mềm sẽ hiển thị kết quả ngay lập tức. Bạn có thể hoàn tác bằng Ctrl + Z nếu cần điều chỉnh lại.

>>Xem thêm: Không gán thông tin địa chính trên MV8i: Nguyên nhân, cách khắc phục

Lưu ý khi sử dụng lệnh Scale trong MicroStation

Để quá trình thao tác diễn ra chính xác và hiệu quả, bạn cần lưu ý:

Xác định rõ hệ tọa độ và đơn vị bản vẽ trước khi thực hiện Scale để tránh sai lệch tỷ lệ.
Không nên Scale đối tượng có liên kết ràng buộc (reference) mà chưa tách riêng, vì sẽ gây biến dạng tổng thể.
Sử dụng Base Point hợp lý, nhất là khi chỉnh sửa các bản vẽ lớn hoặc có nhiều lớp Layer phức tạp.
Kiểm tra dữ liệu đo GNSS RTK từ Máy GNSS RTK Hi-Target V200, Máy GNSS RTK Hi-Target iRTK 5,… hoặc toàn đạc trước khi Scale, đảm bảo thông tin tọa độ không bị thay đổi so với thực địa.

Những lưu ý này giúp đảm bảo tính nhất quán giữa bản vẽ thiết kế và dữ liệu đo đạc ngoài thực tế.

Lệnh Scale trong MicroStation v8i không chỉ giúp phóng to, thu nhỏ đối tượng nhanh chóng, mà còn là bước quan trọng trong quy trình xử lý bản vẽ kỹ thuật chính xác. Khi được kết hợp cùng thiết bị đo GNSS RTK, người dùng có thể đảm bảo tính đồng nhất giữa dữ liệu thực địa và bản vẽ số, mang lại hiệu quả cao trong công tác trắc địa, xây dựng và thiết kế hạ tầng.
