Lỗi bắt điểm không chính xác trong Cad và cách khắc phục

Lỗi bắt điểm không chính xác trong CAD là một vấn đề thường gặp khi làm việc với AutoCAD, gây ảnh hưởng đến độ chính xác và hiệu quả của bản vẽ. Đây là một trong những thách thức lớn mà kỹ sư và kiến trúc sư cần phải giải quyết để đảm bảo tiến độ công việc. Việt Thanh Group sẽ phân tích các nguyên nhân chính gây ra lỗi bắt điểm không chính xác và cung cấp những giải pháp chi tiết, đặc biệt tích hợp với với máy định vị 2 tần số RTK giúp bạn nâng cao hiệu suất và chất lượng bản vẽ.

>>> Xem thêm: máy thuỷ bình, máy toàn đạc điện tử đảm bảo đo đạc hiệu quả và chính xác.

Nguyên nhân gây ra lỗi bắt điểm không chính xác trong Cad

Chưa bật chế độ bắt điểm

Object Snap (OSNAP) là tính năng quan trọng trong AutoCAD, hỗ trợ người dùng xác định chính xác các điểm đặc biệt như điểm giữa (Midpoint), điểm cuối (Endpoint), giao điểm (Intersection), và nhiều loại điểm khác. Nếu chế độ OSNAP chưa được kích hoạt hoặc bị tắt, AutoCAD sẽ không tự động nhận diện các điểm chính xác trên đối tượng. Điều này dẫn đến việc người dùng phải tự ước lượng hoặc điều chỉnh thủ công, làm tăng khả năng sai sót trong bản vẽ.

Cách nhận biết: Khi di chuyển con trỏ qua các đối tượng trong bản vẽ, nếu không xuất hiện các biểu tượng bắt điểm (như hình vuông cho Endpoint, tam giác cho Midpoint), thì OSNAP đang bị vô hiệu hóa.

Cài đặt chế độ bắt điểm không phù hợp

Việc bật quá nhiều tùy chọn trong OSNAP như Endpoint, Midpoint, Center, hoặc Perpendicular có thể khiến AutoCAD không hiểu chính xác điểm mà người dùng muốn bắt. Khi con trỏ chuột di chuyển gần các đối tượng, nhiều điểm bắt khác nhau xuất hiện, gây nhầm lẫn hoặc chọn sai điểm mong muốn.

Ví dụ: Nếu bạn bật cả chế độ “Intersection” và “Endpoint” nhưng chỉ cần sử dụng Endpoint, AutoCAD có thể bắt sai điểm Intersection gần đó, làm mất thời gian chỉnh sửa.

Bản vẽ có lỗi hoặc đối tượng bị sai lệch

Lỗi trong bản vẽ như đối tượng trùng lặp, không khớp tọa độ, hoặc bị lỗi hình học là nguyên nhân phổ biến dẫn đến lỗi bắt điểm không chính xác trong CAD. Các lỗi này thường xuất hiện khi bản vẽ được chỉnh sửa nhiều lần hoặc được nhập từ các nguồn không đáng tin cậy.

Hậu quả: Các đối tượng bị lỗi này có thể không cho phép bắt điểm chính xác hoặc làm xuất hiện các điểm bắt không mong muốn, dẫn đến việc đo đạc và thiết kế không chính xác.

Lỗi do hệ tọa độ

Hệ tọa độ người dùng (User Coordinate System – UCS) không được thiết lập đúng là một trong những nguyên nhân gây lỗi phổ biến khi bắt điểm. AutoCAD sử dụng UCS để hiểu vị trí và hướng của các đối tượng trong không gian. Nếu hệ tọa độ bị xoay, sai trục hoặc không đồng nhất với thiết lập của bản vẽ, AutoCAD sẽ hiểu sai vị trí của các điểm.

Ví dụ: Khi làm việc với các mô hình 3D hoặc bản vẽ phức tạp, UCS có thể bị xoay theo nhiều góc độ khác nhau, khiến việc bắt điểm trở nên khó khăn hoặc không chính xác.

Lỗi do tỷ lệ bản vẽ

Tỷ lệ bản vẽ không chuẩn, quá lớn hoặc quá nhỏ, là một nguyên nhân khác làm giảm độ chính xác khi bắt điểm. Khi tỷ lệ quá nhỏ, các đối tượng sẽ bị thu nhỏ trên màn hình, khiến con trỏ khó tiếp cận điểm cần bắt. Ngược lại, nếu tỷ lệ quá lớn, khoảng cách giữa các đối tượng trên màn hình có thể làm mất đi tính chính xác khi xác định điểm.

Ví dụ: Trong một bản vẽ địa hình, nếu tỷ lệ được phóng to quá mức, các điểm bắt như giao điểm hoặc trung điểm có thể không được hiển thị đầy đủ, dẫn đến lỗi khi thao tác.

Cách khắc phục lỗi bắt điểm không chính xác trong Cad như thế nào?

Kiểm tra và kích hoạt Object Snap

Object Snap (OSNAP) là tính năng quan trọng trong AutoCAD, cho phép bạn bắt điểm chính xác như điểm giữa, điểm cuối, hoặc giao điểm trên các đối tượng. Khi gặp lỗi bắt điểm, bước đầu tiên là kiểm tra xem OSNAP đã được kích hoạt hay chưa.

Cách thực hiện:

Nhấn phím F3 trên bàn phím để bật hoặc tắt nhanh chế độ OSNAP.

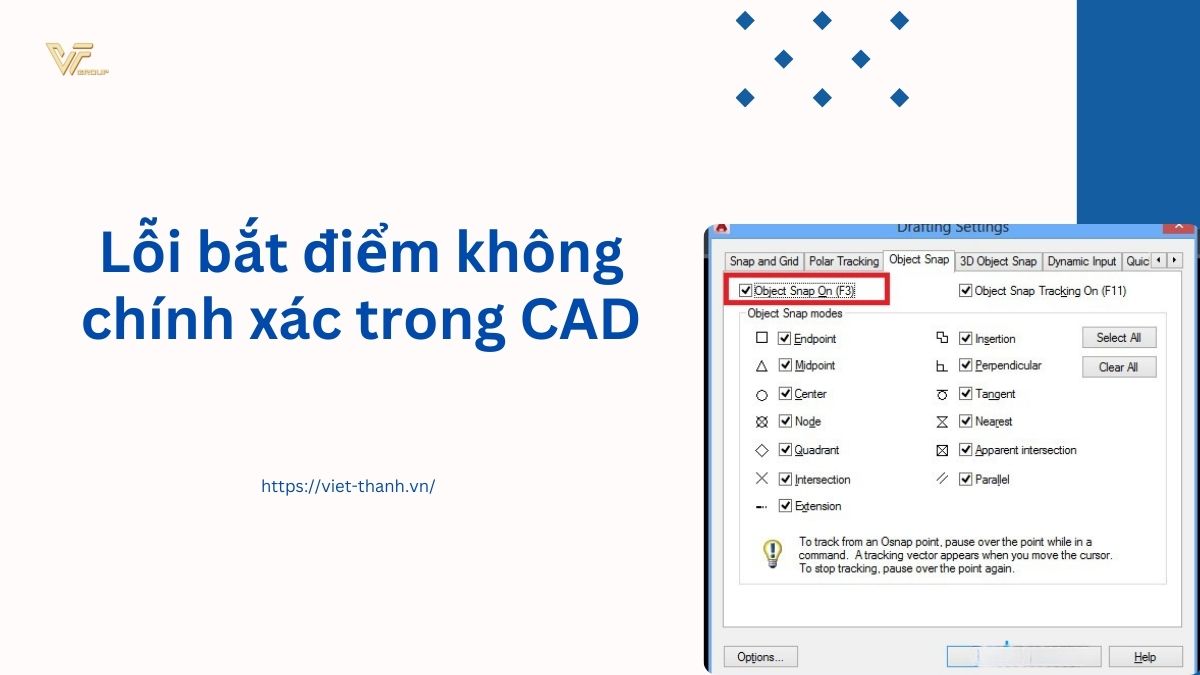

Vào menu Drafting Settings → Object Snap, sau đó chọn các tùy chọn bắt điểm phù hợp như:
- Endpoint: Bắt điểm cuối của đối tượng.
- Midpoint: Bắt điểm giữa của đối tượng.
- Center: Bắt tâm của hình tròn hoặc cung tròn.
- Intersection: Bắt giao điểm giữa hai đối tượng.

Lưu ý: Hãy chọn ít tùy chọn bắt điểm nhất có thể để tránh tình trạng AutoCAD hiển thị quá nhiều điểm bắt, gây nhầm lẫn. Bên cạnh đó, sử dụng thêm các thiết bị đo đạc như Máy GNSS RTK Hi-Target nổi bật Máy GNSS RTK Hi-Target V200 giúp bạn tiết kiệm thời gian, công sức và đảm bảo chất lượng sản phẩm cuối cùng để tăng độ tin cậy khi nhập dữ liệu thực địa và bản vẽ Autocad để thiết kế Sử dụng Snap Override

Nếu Object Snap không hoạt động như mong đợi hoặc bạn cần độ chính xác cao hơn ở một số điểm nhất định, hãy sử dụng tính năng Snap Override để chọn loại bắt điểm cụ thể ngay lập tức.

Cách thực hiện:

Nhấn tổ hợp phím Shift + Chuột phải để mở menu Snap Override.
Chọn loại bắt điểm phù hợp, ví dụ:
- Endpoint: Bắt điểm cuối.
- Intersection: Bắt giao điểm.
- Nearest: Bắt điểm gần nhất trên đối tượng.
Sau khi chọn xong, di chuyển con trỏ đến đối tượng và xác định điểm mong muốn.

Ưu điểm: Snap Override giúp bạn nhanh chóng chọn đúng loại điểm bắt mà không cần thay đổi toàn bộ thiết lập OSNAP.

Kiểm tra và sửa lỗi đối tượng trong bản vẽ

Bản vẽ chứa các đối tượng bị lỗi hoặc trùng lặp là nguyên nhân phổ biến gây ra lỗi bắt điểm. Việc sửa lỗi đối tượng sẽ giúp AutoCAD nhận diện điểm bắt chính xác hơn.

Cách thực hiện:

Sử dụng lệnh AUDIT: Gõ lệnh AUDIT và nhấn Enter để kiểm tra toàn bộ bản vẽ. Lệnh này sẽ phát hiện và sửa các lỗi trong bản vẽ.
Xóa các đối tượng trùng lặp bằng lệnh OVERKILL:

Gõ OVERKILL và nhấn Enter.

Chọn tất cả các đối tượng trong bản vẽ.

AutoCAD sẽ xóa các đối tượng trùng lặp hoặc không cần thiết.

Thiết lập lại hệ tọa độ (UCS)

Hệ tọa độ không chính xác có thể làm AutoCAD hiểu sai vị trí của các điểm trong bản vẽ, dẫn đến lỗi bắt điểm. Đặt lại hệ tọa độ là cách đơn giản để giải quyết vấn đề này.

Cách thực hiện:

Gõ lệnh UCS và nhấn Enter.
Chọn World UCS để đặt hệ tọa độ về mặc định.
Nếu cần làm việc với một góc nghiêng hoặc mặt phẳng khác, sử dụng tùy chọn Align UCS để căn chỉnh hệ tọa độ với các đối tượng trong bản vẽ.

Lưu ý: Đảm bảo bạn đang làm việc trên hệ tọa độ chính xác trước khi thực hiện bất kỳ thao tác đo đạc hoặc chỉnh sửa nào.

>>> Xem thêm: Lỗi không nhập được tọa độ trong CAD: Nguyên nhân và cách khắc phục

Mẹo tránh lỗi bắt điểm không chính xác trong Cad

Đặt phím tắt phù hợp cho các lệnh thường dùng: Tùy chỉnh các phím tắt để kích hoạt nhanh các chế độ bắt điểm như Endpoint, Midpoint, hoặc Perpendicular.
Sử dụng lệnh Zoom để kiểm tra điểm bắt: Khi làm việc với bản vẽ lớn, sử dụng lệnh ZOOM để phóng to vùng làm việc, giúp xác định điểm bắt chính xác hơn.
Sử dụng lệnh Grid và Snap to Grid: Bật chế độ Grid và Snap to Grid để các điểm trong bản vẽ căn chỉnh đúng trên lưới, hạn chế sai lệch.
Sao lưu bản vẽ trước khi chỉnh sửa: Trước khi thực hiện bất kỳ thay đổi nào, hãy sao lưu bản vẽ để tránh mất dữ liệu quan trọng nếu gặp sự cố.
Cập nhật phiên bản AutoCAD mới nhất: Phiên bản mới thường đi kèm với các bản vá lỗi và cải thiện tính năng, giúp giảm thiểu các vấn đề kỹ thuật như lỗi bắt điểm.

>>> Xem thêm: Xuất CAD sang PDF bị lỗi font: Nguyên nhân và cách khắc phục chi tiết

Lỗi bắt điểm không chính xác trong CAD là vấn đề phổ biến, nhưng với các hướng dẫn và mẹo trên, bạn có thể dễ dàng khắc phục và cải thiện hiệu quả làm việc. Hãy kiểm tra cài đặt, sử dụng các công cụ hỗ trợ và áp dụng quy trình làm việc khoa học để đảm bảo rằng các bản vẽ của bạn luôn đạt được độ chính xác cao nhất. Đừng quên cập nhật phiên bản AutoCAD mới nhất để tận dụng những cải tiến vượt trội trong công cụ thiết kế này.
