Hướng dẫn tạo số liệu bình sai mặt bằng trên HHmaps chi tiết, dễ hiểu

Tạo số liệu bình sai mặt bằng trên HHmaps là bước quan trọng trong quy trình xử lý và hiệu chỉnh dữ liệu đo đạc từ thực địa nhằm đảm bảo độ chính xác cao cho hệ tọa độ mặt bằng. Dữ liệu sau khi thu thập từ máy toàn đạc cần được hiệu chỉnh chính xác để xây dựng hệ tọa độ mặt bằng ổn định và tin cậy. Với khả năng tính toán linh hoạt, giao diện thân thiện và hỗ trợ đầy đủ các phương pháp bình sai, HHmaps trở thành lựa chọn đáng tin cậy cho các kỹ sư trắc địa và đơn vị tư vấn kỹ thuật. Hãy cùng Việt Thanh Group tìm hiểu qua bài viết dưới đây nhé.

Các bước tạo số liệu bình sai mặt bằng trên HHmaps

Quy trình tạo số liệu bình sai mặt bằng trên HHmaps đòi hỏi độ chính xác cao trong từng bước, đặc biệt là ở khâu xử lý dữ liệu đo đạc thực địa. Khi kết hợp với máy toàn đạc điện tử Sokkia, HHmaps phát huy tối đa hiệu quả trong việc tính toán và hiệu chỉnh số liệu. Việc ứng dụng đúng quy trình sẽ giúp người dùng xây dựng hệ tọa độ mặt bằng chuẩn xác, đáp ứng đầy đủ yêu cầu kỹ thuật trong các dự án khảo sát và thiết kế. Dưới đây là các bước thực hiện:

Bước 1: Chuẩn bị dữ liệu đo đạc từ máy toàn đạc điện tử

Trước tiên, người dùng cần tiến hành đo đạc thực địa bằng máy toàn đạc điện tử. Thiết bị này sẽ cung cấp các dữ liệu bao gồm:

• Tọa độ điểm khống chế ban đầu nếu có
• Các cạnh đo gồm chiều dài cạnh, góc phương vị, góc nằm ngang hoặc góc định hướng
• Sai số đo theo từng cạnh hoặc theo từng lô dữ liệu
• Thông tin về điều kiện đo đạc thực tế để đánh giá mức độ tin cậy của số liệu

Bước 2: Tạo dự án bình sai mặt bằng trong phần mềm HHmaps

Người dùng mở phần mềm HHmaps và khởi tạo một dự án mới. Tại bước này cần thực hiện các thiết lập ban đầu bao gồm:

• Đặt tên dự án và lựa chọn vị trí lưu trữ dữ liệu.
• Cấu hình hệ tọa độ phù hợp, chẳng hạn hệ VN-2000 hoặc hệ UTM tùy theo yêu cầu của dự án.
• Chọn đơn vị đo sử dụng trong toàn bộ quá trình bình sai như mét cho khoảng cách, gon hoặc độ cho góc.
• Lựa chọn phương pháp bình sai như bình sai gián tiếp hoặc bình sai mạng lưới tùy theo loại hình đo đạc.

Việc cấu hình chính xác ngay từ đầu sẽ giúp quá trình tính toán diễn ra trơn tru và kết quả đạt độ tin cậy cao.

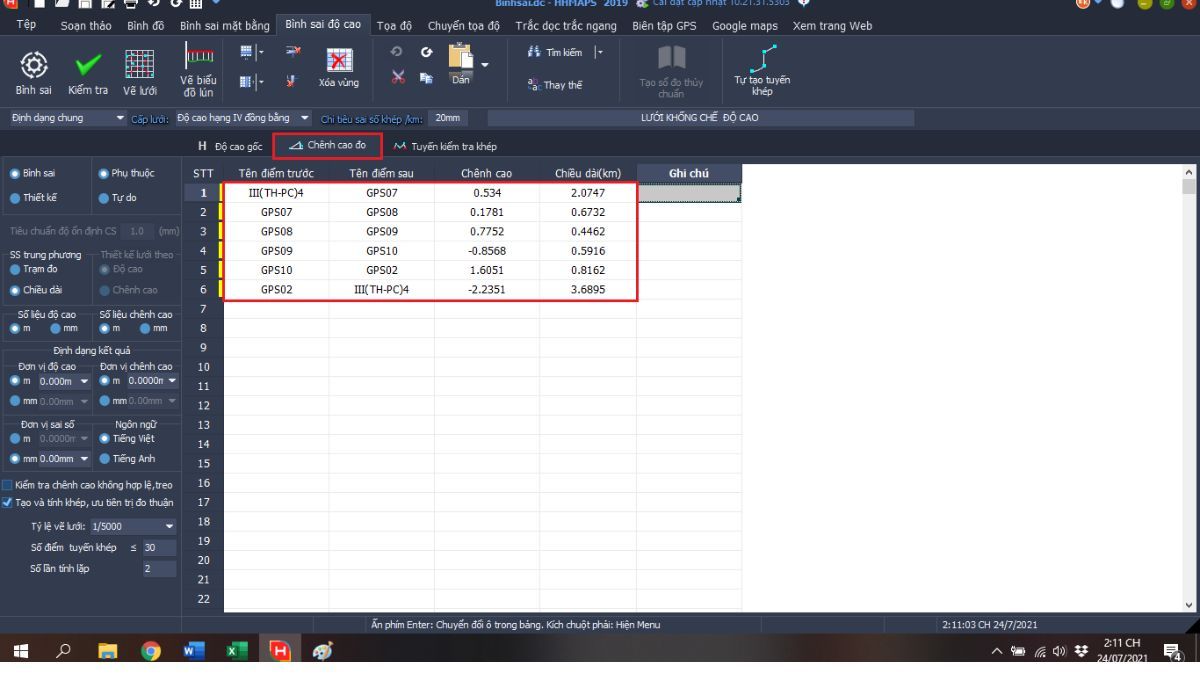

Bước 3: Nhập dữ liệu từ máy toàn đạc điện tử vào phần mềm HHmaps

Dữ liệu đo đạc từ máy toàn đạc Sokkia IM-100 Series (IM101, IM102, IM103, IM105) có thể được nhập vào HHmaps theo hai cách: nhập thủ công hoặc nhập tự động từ file Excel đã xuất sẵn từ máy. Các bước nhập dữ liệu gồm:

• Khai báo các điểm đo với đầy đủ thông tin như tên điểm, loại điểm (điểm đo mới hay điểm khống chế), tọa độ.
• Nhập dữ liệu cạnh đo giữa các điểm bao gồm chiều dài cạnh, góc, sai số và trọng số đi kèm.
• Kiểm tra lại toàn bộ dữ liệu đã nhập để đảm bảo không thiếu sót và không nhầm lẫn giữa các điểm hoặc thông số đo.

HHmaps hỗ trợ người dùng đánh dấu các cạnh lỗi, cạnh chưa đầy đủ dữ liệu hoặc cạnh nghi vấn để xử lý sau.

Bước 4: Thực hiện bình sai mặt bằng trong HHmaps

Sau khi dữ liệu đã được nhập đầy đủ và kiểm tra chính xác, người dùng thực hiện thao tác bình sai:

• Lựa chọn phương pháp bình sai phù hợp với cấu trúc mạng lưới như bình sai gián tiếp hoặc bình sai hỗn hợp.
• Thực hiện lệnh bình sai để phần mềm tự động tính toán các giá trị hiệu chỉnh, sai số trung phương, tọa độ các điểm sau bình sai.
• Phân tích kết quả bình sai dựa trên các chỉ số được phần mềm cung cấp như độ tin cậy, phân bố sai số, số cạnh thừa và phương sai quan sát.

Nếu có sai lệch lớn, người dùng nên kiểm tra lại dữ liệu gốc từ máy toàn đạc điện tử để xác minh hoặc loại bỏ các cạnh có sai số bất thường.

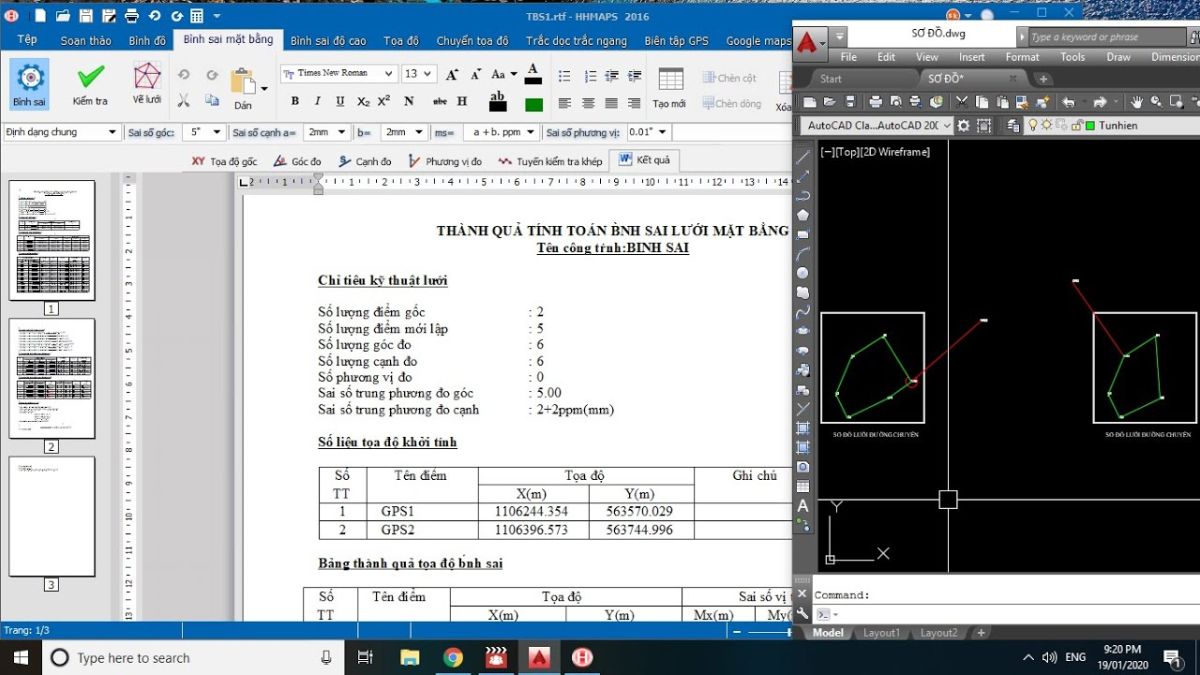

Bước 5: Xuất kết quả và lưu trữ dữ liệu bình sai

Sau khi hoàn tất bình sai, người dùng có thể xuất các kết quả chi tiết bao gồm:

• Bảng hiệu chỉnh các cạnh, bảng sai số và bảng tọa độ điểm chính xác sau bình sai.
• Biểu đồ mạng lưới đo thể hiện mối liên kết giữa các điểm.
• File bản đồ định dạng DXF để sử dụng trong AutoCAD hoặc các phần mềm thiết kế khác.
• File Excel hoặc PDF để lưu trữ hồ sơ kỹ thuật và phục vụ công tác nghiệm thu.

Ngoài ra, HHmaps cho phép người dùng lưu trữ và mở lại dự án nhiều lần. Điều này rất hữu ích khi cần kiểm tra lại kết quả đo đạc từ máy toàn đạc điện tử trong các đợt khảo sát sau.

>>> Xem thêm: Đưa bản vẽ Google Map lên HHmaps – Giải pháp tối ưu hóa cho công tác điều hướng

Những lưu ý khi tạo số liệu bình sai mặt bằng trên HHmaps

Trong quá trình tạo số liệu bình sai mặt bằng trên HHmaps, việc đảm bảo độ chính xác và tính nhất quán của dữ liệu đầu vào là yếu tố then chốt quyết định chất lượng kết quả đầu ra. Dưới đây là những lưu ý quan trọng mà người dùng cần nắm rõ để vận hành phần mềm hiệu quả và tránh sai sót trong quá trình xử lý:

Kiểm tra kỹ dữ liệu đầu vào trước khi bình sai

Toàn bộ dữ liệu đo đạc từ máy toàn đạc Sokkia FX-200 series (Sokkia FX201, Sokkia FX202) cần được rà soát kỹ lưỡng trước khi nhập vào HHmaps. Người dùng cần đảm bảo:

• Tên các điểm đo không bị trùng hoặc sai định dạng.
• Các cạnh đo có đầy đủ thông tin gồm chiều dài, góc, sai số và trọng số nếu áp dụng.
• Dữ liệu tọa độ điểm khống chế phải chính xác tuyệt đối và đúng hệ tọa độ đang sử dụng trong dự án.

Sai sót ở bước này có thể dẫn đến kết quả bình sai sai lệch, gây ảnh hưởng nghiêm trọng đến toàn bộ mạng lưới đo.

Thiết lập đúng hệ quy chiếu và đơn vị đo

Việc lựa chọn sai hệ tọa độ hoặc đơn vị đo sẽ khiến kết quả bình sai không phản ánh đúng thực địa. Trước khi thực hiện bình sai, cần đảm bảo các thiết lập sau:

• Hệ tọa độ phải đồng nhất với dữ liệu gốc từ máy toàn đạc điện tử, thường là VN-2000 hoặc UTM.
• Đơn vị đo phải thống nhất cho toàn bộ dự án, ví dụ mét cho chiều dài, độ hoặc gon cho góc.

Nếu nghi ngờ về hệ quy chiếu, nên kiểm tra với đơn vị đo đạc hoặc tài liệu gốc trước khi bắt đầu xử lý.

Ưu tiên sử dụng trọng số phù hợp

Khi nhập dữ liệu đo, người dùng nên thiết lập trọng số cho các cạnh hoặc góc theo mức độ tin cậy của từng phép đo. Một số nguyên tắc nên áp dụng:

• Đo nhiều lần một cạnh thì cạnh đó nên có trọng số cao hơn.
• Các cạnh dài thường có sai số lớn hơn, nên gán trọng số nhỏ hơn.
• Nếu không chắc chắn, nên để phần mềm gán trọng số mặc định và sau đó hiệu chỉnh thủ công theo thực tế.

Việc gán trọng số hợp lý giúp mô hình bình sai phản ánh sát hơn với điều kiện thực tế.

Theo dõi kỹ các chỉ số sau khi bình sai

Sau khi thực hiện bình sai, HHmaps sẽ xuất ra các chỉ số quan trọng như sai số trung phương, trị tuyệt đối hiệu chỉnh, và độ lệch tọa độ từng điểm. Người dùng cần:

• Xem xét các điểm có sai lệch lớn để kiểm tra lại số liệu đầu vào.
• Đối chiếu kết quả bình sai với tọa độ gốc từ máy toàn đạc Sokkia iX-1200/600 series
• Không nên sử dụng kết quả bình sai nếu sai số vượt quá ngưỡng cho phép theo tiêu chuẩn kỹ thuật.


Việc kiểm soát chất lượng đầu ra là bước không thể thiếu nhằm đảm bảo độ chính xác toàn diện cho mạng lưới mặt bằng.

Lưu trữ đầy đủ hồ sơ và dữ liệu kết quả

Sau khi hoàn tất bình sai, cần lưu trữ đầy đủ các file dữ liệu bao gồm:

• File dự án HHmaps (.hm hoặc .hhm).
• Bảng tọa độ sau bình sai và bảng sai số.
• Biểu đồ mạng lưới hoặc sơ đồ điểm đo.

Việc lưu trữ có tổ chức sẽ hỗ trợ công tác kiểm tra, đối chiếu, cũng như phục vụ các giai đoạn nghiệm thu và bàn giao kỹ thuật sau này.

>>> Xem thêm: Hướng dẫn bình sai lưới độ cao bằng phần mềm HHmaps 2019

Tạo số liệu bình sai mặt bằng trên HHmaps là giải pháp hiệu quả để xử lý dữ liệu đo đạc một cách chính xác, nhanh chóng và đạt chuẩn kỹ thuật. Với sự hỗ trợ từ máy toàn đạc điện tử và công cụ tính toán mạnh mẽ của HHmaps, người dùng có thể xây dựng mạng lưới tọa độ mặt bằng tin cậy, phục vụ tối ưu cho các dự án khảo sát, thiết kế và thi công. Việc nắm vững quy trình và lưu ý kỹ thuật sẽ giúp nâng cao chất lượng dữ liệu và hiệu quả công việc trắc địa.
