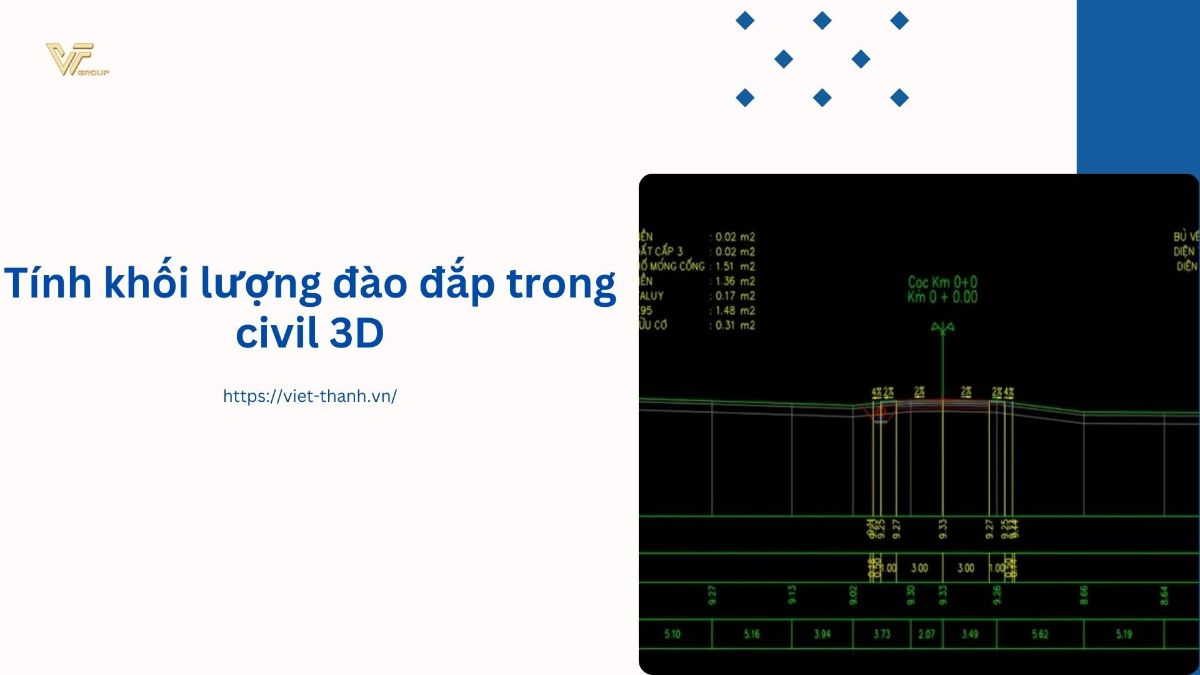

Tính khối lượng đào đắp trong Civil 3D: Hướng dẫn chi tiết

Civil 3D là một phần mềm mạnh mẽ được phát triển bởi Autodesk, chuyên dùng trong thiết kế và mô hình hóa các dự án hạ tầng. Trong các dự án xây dựng như đường bộ, cầu, và công trình thủy lợi, tính toán khối lượng đào đắp là một bước không thể thiếu. Việc tính toán chính xác khối lượng đất cần đào hoặc đắp giúp các kỹ sư lập kế hoạch, dự toán chi phí, và quản lý dự án hiệu quả hơn. Hãy cùng Việt Thanh Group tìm hiểu về tính khối lượng đào đắp trong civil 3D

>>>Xem thêm: Cách tính độ lún cho phép trong xây dựng bằng máy thủy bình

Các bước đơn giản tính khối lượng đào đắp trong civil 3D

Bước 1: Chuẩn bị dữ liệu đầu vào

Dữ liệu địa hình hiện trạng

Dữ liệu địa hình hiện trạng thường được thu thập từ các khảo sát thực địa, bản đồ địa hình hoặc dữ liệu LIDAR. Các dữ liệu này thường được lưu trữ dưới dạng điểm (point cloud) hoặc các file DEM (Digital Elevation Model).

Thiết kế mặt cắt ngang

Thiết kế mặt cắt ngang bao gồm các điểm cao độ của tuyến đường hoặc công trình dự kiến. Các điểm này được xác định dựa trên tiêu chuẩn thiết kế và các yêu cầu kỹ thuật của dự án.

Dữ liệu hành lang thiết kế (corridor)

Hành lang thiết kế được tạo ra từ các mặt cắt ngang và đường tim tuyến (alignment). Đây là cơ sở để tạo ra bề mặt thiết kế trong Civil 3D.

Bước 2: Tạo bề mặt (Surface)

Tạo bề mặt hiện trạng

Mở Civil 3D và vào tab Home.
Chọn Create Surface từ menu Surface.
Đặt tên cho bề mặt (ví dụ: “Existing Ground”) và chọn kiểu bề mặt (surface style) phù hợp.
Nhập dữ liệu địa hình hiện trạng vào bề mặt bằng cách sử dụng các điểm khảo sát hoặc file DEM.

Tạo bề mặt thiết kế

Tạo hành lang thiết kế (corridor) từ dữ liệu mặt cắt ngang và đường tim tuyến.
Để tạo hành lang, vào tab Home, chọn Create Design và sau đó chọn Create Corridor.
Đặt tên cho hành lang, chọn đường tim tuyến (alignment) và profile thiết kế.
Xác định các đoạn thiết kế (assemblies) cho hành lang.
Tạo bề mặt từ hành lang thiết kế bằng cách chọn hành lang và vào tab Corridor, chọn Create Surface.
Đặt tên cho bề mặt thiết kế (ví dụ: “Design Surface”).

Bước 3: Tính khối lượng đào đắp

So sánh hai bề mặt

Vào tab Analyze và chọn Volumes Dashboard.
Trong Volumes Dashboard, chọn Create New Volume Surface.
Chọn bề mặt hiện trạng làm bề mặt cơ sở (base surface) và bề mặt thiết kế làm bề mặt so sánh (comparison surface).
Civil 3D sẽ tự động tính toán khối lượng đào đắp dựa trên sự chênh lệch giữa hai bề mặt.

Kiểm tra và điều chỉnh kết quả

Kết quả tính toán khối lượng sẽ hiển thị trong Volumes Dashboard.
Nếu kết quả không như mong đợi, bạn có thể điều chỉnh các tham số thiết kế và tính toán lại. Ví dụ, điều chỉnh cao độ thiết kế hoặc thay đổi các thông số hành lang.

Chi tiết các bước trong Volumes Dashboard

Create New Volume Surface: Tạo bề mặt khối lượng mới bằng cách chọn bề mặt cơ sở và bề mặt so sánh.
Define Boundaries: Xác định ranh giới cho việc tính toán khối lượng, như các khu vực cụ thể của dự án.
Calculate Volumes: Thực hiện tính toán khối lượng, hiển thị kết quả dưới dạng bảng và biểu đồ.

Bước 4: Xuất báo cáo khối lượng

Tạo báo cáo

Sau khi tính toán khối lượng đào đắp, bạn cần tạo báo cáo để trình bày kết quả.
Vào tab Output và chọn Generate Volume Report.
Chọn các tùy chọn báo cáo phù hợp, bao gồm định dạng file (PDF, Excel, v.v.) và các thông tin chi tiết muốn bao gồm trong báo cáo.

Kiểm tra báo cáo

Đảm bảo rằng tất cả các số liệu khối lượng đào đắp đã được tính toán chính xác và đầy đủ.
Kiểm tra các thông số và số liệu trong báo cáo để đảm bảo chúng phản ánh đúng thực tế và yêu cầu của dự án.

Một số thương hiệu điển hình trong công tác tính hệ số góc của máy thủy bình như máy thủy bình Hi-Target, máy thủy bình Satlab….Ngoài ra, Việt Thanh Group có dịch vụ cho thuê thiết bị đo đạc uy tín, chất lượng.

>>>Xem thêm: Hướng dẫn chi tiết cách tính khối lượng đào đắp nền đường

Các lưu ý khi tính khối lượng đào đắp

Độ chính xác của dữ liệu đào vào

Chất lượng và độ chính xác của dữ liệu đầu vào (địa hình hiện trạng và thiết kế) sẽ ảnh hưởng lớn đến kết quả tính toán khối lượng.
Sử dụng các phương pháp khảo sát hiện đại như LIDAR và các công nghệ đo đạc tiên tiến để thu thập dữ liệu địa hình chính xác.

Quản lý và cập nhập dữ liệu

Dữ liệu địa hình và thiết kế có thể thay đổi trong quá trình dự án. Quản lý và cập nhật dữ liệu thường xuyên sẽ giúp đảm bảo tính chính xác của kết quả tính toán.
Sử dụng các công cụ quản lý dữ liệu trong Civil 3D để theo dõi và cập nhật các thay đổi.

Kiểm tra chéo và so sánh

Thực hiện kiểm tra chéo kết quả tính toán với các phương pháp khác hoặc dữ liệu thực địa để đảm bảo tính chính xác.
So sánh kết quả với các dự án tương tự để có thêm góc nhìn và kiểm tra tính hợp lý của khối lượng đào đắp.

>> Xem thêm Máy Thủy Bình Sokkia B40A , Máy Thủy Bình Topcon AT-B3, Máy Thủy Bình Hi-Target HT32

Sử dụng các công ty hỗ trợ

Civil 3D cung cấp nhiều công cụ hỗ trợ tính toán và phân tích dữ liệu. Sử dụng các công cụ này để tối ưu hóa quy trình tính toán và đảm bảo kết quả chính xác.
Các công cụ như Earthwork Plan Production và Cut/Fill Analysis trong Civil 3D có thể giúp bạn phân tích và tối ưu hóa khối lượng đào đắp.

Tính khối lượng đào đắp trong Civil 3D là một bước quan trọng và không thể thiếu trong quá trình thiết kế và thi công các dự án hạ tầng. Việc thực hiện đúng các bước và kiểm tra kỹ lưỡng dữ liệu sẽ giúp bạn có được kết quả chính xác, từ đó lập kế hoạch và quản lý dự án hiệu quả hơn. Hy vọng rằng bài viết này đã cung cấp cho bạn những kiến thức cần thiết để tính toán khối lượng đào đắp trong Civil 3D, giúp bạn hoàn thành các dự án một cách chính xác và hiệu quả.

>>>Xem thêm: Top 5 phần mềm tính khối lượng đào đắp miễn phí

Việc hiểu rõ và áp dụng đúng các bước trên sẽ giúp bạn nắm vững quy trình tính toán khối lượng đào đắp, từ đó nâng cao chất lượng công việc và tiết kiệm chi phí cho dự án. Nếu bạn gặp bất kỳ khó khăn nào trong quá trình thực hiện, hãy tham khảo thêm các tài liệu hướng dẫn của Autodesk hoặc tham gia các khóa học chuyên sâu về Civil 3D để nâng cao kỹ năng của mình.
