Phương pháp trình bày bản vẽ kỹ thuật: Nguyên tắc và thực tiễn

Bản vẽ kỹ thuật là một phần quan trọng trong bất kỳ lĩnh vực kỹ thuật nào. Chúng không chỉ đơn thuần là hình ảnh mô tả sản phẩm hoặc công trình, mà còn là công cụ truyền tải thông tin chi tiết và chính xác về thiết kế, kích thước, vật liệu và quy trình thực hiện. Trong bài viết này, chúng ta sẽ tìm hiểu về cách trình bày bản vẽ kỹ thuật một cách hiệu quả, cùng với các nguyên tắc và tiêu chuẩn cần tuân thủ.

Công nghệ GNSS RTK hỗ trợ trình bày bản vẽ kỹ thuật

Công nghệ GNSS RTK đã trở thành một công cụ không thể thiếu trong các lĩnh vực như khảo sát địa hình, xây dựng, nông nghiệp và nhiều ứng dụng khác. Với khả năng cung cấp độ chính xác cao đến từng centimet, máy định vị RTK 2 tần đang cách mạng hóa cách thức thực hiện các dự án kỹ thuật và xây dựng.

Công nghệ GNSS RTK: máy GNSS RTK Satlab, máy GNSS RTK Hi-Target V500, máy GNSS RTK Hi-Target vRTK hoạt động dựa trên việc sử dụng tín hiệu từ nhiều vệ tinh khác nhau trong quỹ đạo trái đất. Các thiết bị thu GNSS sẽ nhận tín hiệu từ các vệ tinh này và sử dụng một trạm cơ sở để tính toán độ chính xác vị trí. Trạm cơ sở được đặt ở một vị trí cố định, có tọa độ đã được xác định trước. Khi thiết bị di động (trạm di động) nhận tín hiệu từ các vệ tinh, nó sẽ so sánh với tín hiệu từ trạm cơ sở để xác định sai số và điều chỉnh vị trí của mình.

Với công nghệ RTK, quá trình này diễn ra trong thời gian thực, cho phép người sử dụng nhận được thông tin vị trí chính xác ngay lập tức. Điều này đặc biệt hữu ích trong các ứng dụng yêu cầu độ chính xác cao, chẳng hạn như khảo sát địa hình, lập bản đồ, và kiểm tra độ chính xác của các công trình xây dựng.

Khi trình bày bản vẽ kỹ thuật liên quan đến công nghệ GNSS RTK như Máy GNSS RTK Hi-Target iRTK5, có một số yếu tố quan trọng cần lưu ý:

• Chi tiết về thiết bị: Bản vẽ cần chỉ rõ các loại thiết bị GNSS RTK đang sử dụng, bao gồm trạm cơ sở và trạm di động, cùng với thông số kỹ thuật của chúng. Điều này giúp người xem hiểu rõ về công nghệ và khả năng mà thiết bị mang lại.
• Hệ thống tọa độ: Cần xác định rõ hệ thống tọa độ được sử dụng trong bản vẽ. Việc này rất quan trọng để đảm bảo tính chính xác của các dữ liệu thu thập được từ GNSS RTK.
• Mô tả quy trình: Một phần quan trọng khác của bản vẽ là mô tả quy trình hoạt động của hệ thống GNSS RTK. Điều này có thể bao gồm các bước từ việc thiết lập trạm cơ sở, thu thập dữ liệu từ vệ tinh, đến xử lý và hiển thị dữ liệu.
• Dữ liệu địa hình: Bản vẽ nên bao gồm dữ liệu địa hình thu thập được, chẳng hạn như độ cao, địa hình, và các yếu tố khác liên quan đến vị trí khảo sát.
• Biểu đồ và đồ thị: Việc sử dụng biểu đồ và đồ thị để thể hiện dữ liệu thu thập được cũng rất hữu ích. Các biểu đồ có thể giúp minh họa rõ ràng về sự chính xác và độ tin cậy của dữ liệu GNSS RTK.

>> Xem thêm: Tiêu chuẩn bản vẽ kỹ thuật xây dựng cơ bản – Những thông tin cần biết

Tại sao việc trình bày bản vẽ kỹ thuật lại quan trọng

Trình bày bản vẽ kỹ thuật đúng cách có nhiều lợi ích, bao gồm:

• Truyền tải thông tin rõ ràng: Một bản vẽ được trình bày tốt giúp người đọc dễ dàng hiểu được thiết kế và thông số kỹ thuật.
• Đảm bảo tính chính xác: Bản vẽ chính xác giảm thiểu sai sót trong quá trình sản xuất và lắp đặt.
• Hỗ trợ giao tiếp: Trong môi trường làm việc, bản vẽ kỹ thuật là công cụ giao tiếp giữa các kỹ sư, công nhân và quản lý dự án.
• Tuân thủ tiêu chuẩn: Việc trình bày đúng cách theo tiêu chuẩn kỹ thuật giúp sản phẩm dễ dàng được chấp nhận và kiểm tra.

>> Xem thêm: Đo đất bằng máy RTK có chính xác không?

Các nguyên tắc cơ bản trong trình bày bản vẽ kỹ thuật

Để tạo ra một bản vẽ kỹ thuật hiệu quả, bạn cần tuân thủ một số nguyên tắc cơ bản:

Sử dụng ký hiệu chuẩn

Sử dụng các ký hiệu và quy ước chuẩn trong ngành là rất quan trọng. Điều này không chỉ giúp người đọc dễ dàng hiểu mà còn đảm bảo rằng mọi thông tin được truyền tải chính xác.

Quy định kích thước

Kích thước phải được thể hiện rõ ràng và chính xác. Sử dụng các phương pháp ghi kích thước phù hợp, chẳng hạn như ghi kích thước theo hướng chính (kích thước lớn nhất) và kích thước phụ (kích thước nhỏ hơn hoặc phụ trợ).

Độ chính xác

Bản vẽ kỹ thuật cần phải được trình bày một cách chính xác về tỷ lệ, tỷ lệ thu nhỏ hoặc phóng to cần được thực hiện một cách nhất quán.

Cấu trúc tổ chức

Cấu trúc bản vẽ phải được tổ chức một cách hợp lý, giúp người đọc dễ dàng tìm kiếm thông tin. Các phần như tiêu đề, nội dung và ghi chú cần được phân chia rõ ràng.

Ghi chú và chú thích

Thêm ghi chú và chú thích là cần thiết để giải thích các chi tiết không thể hiện rõ trong bản vẽ. Điều này giúp người đọc hiểu rõ hơn về thiết kế và yêu cầu kỹ thuật.

Cách trình bày bản vẽ kỹ thuật hiệu quả

Lựa chọn định dạng phù hợp

Khi bắt đầu trình bày bản vẽ kỹ thuật, lựa chọn định dạng phù hợp là điều cần thiết. Bạn có thể sử dụng định dạng giấy A4, A3 hoặc lớn hơn tùy thuộc vào kích thước sản phẩm và yêu cầu của dự án. Đối với bản vẽ điện tử, hãy chọn định dạng tệp tương thích với phần mềm sử dụng.

Sắp xếp nội dung hợp lý

Cấu trúc bản vẽ nên được sắp xếp theo một trình tự logic:

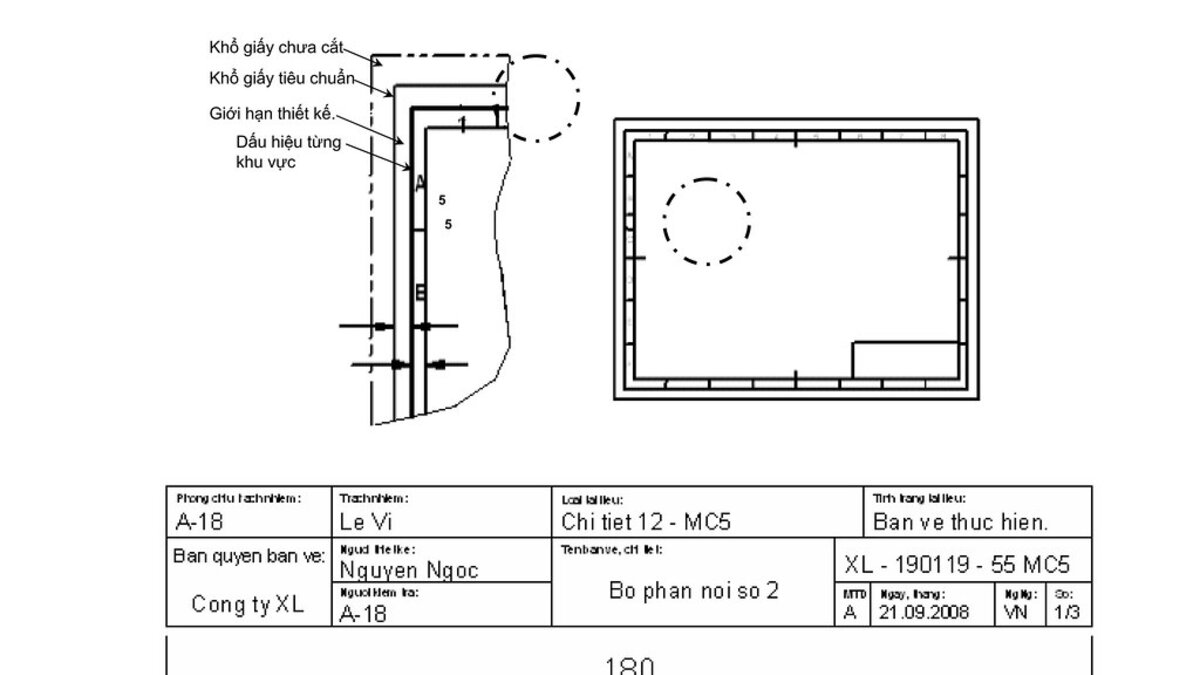

• Tiêu đề: Bao gồm tên dự án, tên kỹ sư, ngày tháng và số bản vẽ.
• Khu vực hình ảnh: Đây là nơi bạn sẽ thể hiện hình ảnh bản vẽ chính.
• Ghi chú và chú thích: Thể hiện các thông tin bổ sung bên cạnh hình ảnh chính để giải thích rõ hơn.

Sử dụng màu sắc và đường kẻ

• Màu sắc: Sử dụng màu sắc một cách hợp lý để phân biệt các thành phần khác nhau. Tuy nhiên, cần đảm bảo rằng màu sắc không làm rối mắt và dễ gây nhầm lẫn.
• Đường kẻ: Sử dụng các loại đường kẻ khác nhau (đường liền, đường đứt, đường chấm) để thể hiện các yếu tố khác nhau, như đường cắt, đường trung tâm, và các hình dạng khác.

Ghi chú rõ ràng

Ghi chú cần được viết một cách rõ ràng, dễ đọc. Bạn có thể sử dụng chữ in nghiêng hoặc in đậm để làm nổi bật các thông tin quan trọng. Hãy đảm bảo rằng kích thước chữ không quá nhỏ, tránh việc khó đọc.

Kiểm tra và chỉnh sửa

Trước khi hoàn thiện bản vẽ, hãy kiểm tra kỹ lưỡng tất cả các thông tin, kích thước và ghi chú. Việc này giúp bạn phát hiện sai sót và điều chỉnh kịp thời trước khi đưa bản vẽ vào sử dụng.

Lưu trữ và phân phối

Sau khi hoàn thiện, hãy lưu trữ bản vẽ ở định dạng tệp phù hợp và phân phối cho các bên liên quan. Bạn có thể in ra bản cứng hoặc gửi bản điện tử qua email, đảm bảo mọi người đều có thể truy cập thông tin cần thiết.

Phần mềm hỗ trợ trình bày bản vẽ kỹ thuật

Hiện nay, có nhiều phần mềm hỗ trợ việc trình bày bản vẽ kỹ thuật một cách chuyên nghiệp. Một số phần mềm phổ biến bao gồm:

• AutoCAD: Là phần mềm thiết kế hàng đầu, cho phép tạo ra các bản vẽ 2D và 3D với độ chính xác cao.
• SolidWorks: Chuyên dụng cho thiết kế 3D, giúp tạo ra các bản vẽ lắp ráp và chi tiết một cách dễ dàng.
• Revit: Phần mềm thiết kế kiến trúc, rất hữu ích cho việc tạo ra các bản vẽ tổng thể và chi tiết trong ngành xây dựng.
• SketchUp: Phần mềm dễ sử dụng cho thiết kế 3D, thường được sử dụng trong kiến trúc và nội thất.

Trình bày bản vẽ kỹ thuật là một khía cạnh quan trọng trong quá trình thiết kế và sản xuất. Việc tuân thủ các nguyên tắc và tiêu chuẩn trong trình bày giúp đảm bảo thông tin được truyền tải chính xác và hiệu quả. Sự hỗ trợ của công nghệ như GNSS RTK không chỉ nâng cao độ chính xác mà còn cải thiện quy trình làm việc. Nếu bạn đang tìm kiếm một đối tác đáng tin cậy trong việc cung cấp các thiết bị đo đạc để phục vụ bản vẽ kỹ thuật, hãy để Việt Thanh đồng hành cùng bạn. Chúng tôi cam kết mang đến giải pháp tối ưu và dịch vụ chất lượng nhất, từ thiết kế đến thực hiện, đảm bảo mọi yêu cầu của khách hàng đều được đáp ứng một cách hoàn hảo nhất.
