Bản vẽ mặt bằng định vị công trình đóng vai trò gì trong thi công?

18/06/2024
145 lượt xem

Bản vẽ mặt bằng định vị công trình cung cấp thông tin chi tiết về vị trí, kích thước, hình dạng và các yếu tố liên quan khác của công trình, giúp đảm bảo thi công đúng theo thiết kế và an toàn cho người lao động. Cùng Việt Thanh Group tìm hiểu mặt bằng định vị công trình là gì? Và bản vẽ mặt bằng định vị công trình quan trọng trong thi công như thế nào qua bài viết dưới đây.

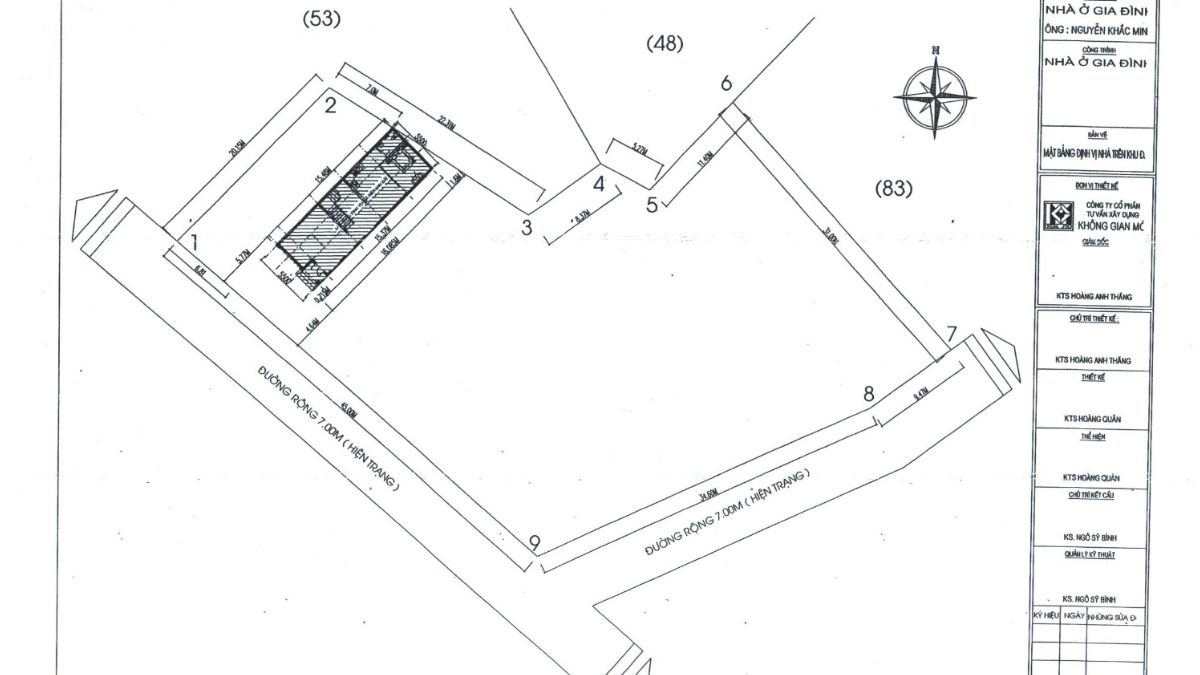

mặt bằng định vị công trình

Mặt bằng định vị công trình là gì?

Mặt bằng định vị công trình là một bản vẽ kỹ thuật thể hiện vị trí cụ thể của công trình trên khu đất xây dựng. Nó được lập ra dựa trên bản vẽ thiết kế và các số liệu đo đạc hiện trạng khu đất. Đóng vai trò quan trọng trong việc đảm bảo thi công đúng theo thiết kế và an toàn cho người lao động.

Nội dung chính của mặt bằng định vị công trình bao gồm:

  • Ranh giới khu đất: Bao gồm các đường thẳng, điểm mốc xác định phạm vi khu đất xây dựng.
  • Vị trí công trình chính: Thể hiện vị trí, kích thước, hình dạng của công trình chính trên khu đất.
  • Vị trí các công trình phụ trợ: Bao gồm nhà kho, nhà xe, trạm điện, trạm nước,…
  • Mạng lưới giao thông: Bao gồm đường nội bộ, lối đi, bãi xe,…
  • Cây xanh, cảnh quan: Thể hiện vị trí, chủng loại cây xanh, thảm cỏ,…
  • Mức nước ngầm: Ghi chú độ cao của mực nước ngầm nếu có.
  • Các công trình ngầm: Bao gồm hệ thống cống, rãnh thoát nước, đường dây điện ngầm.

>>> Xem thêm: Định vụ công trình bằng máy kinh vĩ

Vai trò của bản vẽ mặt bằng định vị công trình

Bản vẽ đóng vai trò quan trọng trong việc đo đạc thi công công trình như:

  • Cung cấp thông tin

Thông qua bản vẽ mặt bằng, kỹ sư và khách hàng có thể hiểu rõ về kích thước, vị trí và cách bố trí của công trình, dễ dàng xác định hướng đi của dự án cũng như độ dày và chiều cao của các phần tường. Bản vẽ cũng cung cấp thông tin về kích thước của cột, cửa ra vào và nhiều số liệu quan trọng khác.

  • Bố trí nội thất

Bản vẽ mặt bằng cung cấp chi tiết về vị trí của từng ô cửa, vị trí đặt nội thất và các khu vực khác. Nhờ đó, kiến trúc sư có thể bố trí và thiết kế công trình sao cho phù hợp với yêu cầu của chủ nhà.

  • Kỹ sư dễ dàng quản lý quá trình thi công

Thông qua bản vẽ mặt bằng, kỹ sư có thể dễ dàng quản lý tiến độ và chất lượng của công trình. Việc sắp xếp tiến độ thực hiện cũng trở nên rõ ràng hơn khi nhìn vào bản vẽ. Nhờ đó, các khu vực ưu tiên xây dựng có thể được xác định và thực thi một cách hiệu quả.

  • Giúp khách hàng kiểm soát được công trình

Thông qua bản vẽ mặt bằng, khách hàng có thể hình dung trước về công trình sẽ được thực hiện như thế nào. Bản vẽ mặt bằng mô tả chi tiết từng phần của công trình sau khi hoàn tất. Nhờ đó, khách hàng có thể kiểm soát, chỉnh sửa và đưa ra góp ý để hoàn thiện dự án một cách nhanh chóng nhất.

Phân loại bản vẽ mặt bằng định vị công trình

Hiện nay có hai loại bản vẽ  mặt bằng định vị công trình phổ biến như:

Bản vẽ mặt bằng tổng thể

Là bản vẽ nhằm cung cấp cho người xem các thông tin như phân khu, số tầng và cách bài trí tổng thể. Trong các bản vẽ này, mỗi khu vực của công trình đều được kỹ sư chú thích và đánh số cụ thể.

Bản vẽ mặt bằng theo tầng

Là loại bản vẽ chuyên cung cấp các thông tin cụ thể và chi tiết nhất. Loại bản vẽ này cho biết chi tiết về số phòng với kích thước cụ thể. Mỗi khu vực trong nhà, từ chiều rộng, chiều dài đến độ cao tầng, đều được thể hiện rõ ràng trên bản vẽ. Bản vẽ mặt bằng theo tầng sử dụng kiểu mặt bằng phù hợp cho mỗi diện tích tầng, đảm bảo mô tả chi tiết và cụ thể từng tầng một.

>>>Xem thêm: Có mấy loại bản vẽ kỹ thuật mục đích sử dụng

Bản vẽ mặt bằng định vị công trình là một tài liệu quan trọng trong lĩnh vực xây dựng, đóng vai trò thiết yếu trong việc đảm bảo thi công đúng theo thiết kế, an toàn và hiệu quả. Hy vọng bài viết này đã cung cấp cho bạn thông tin hữu ích về bản vẽ mặt bằng định vị công trình.

Một số mẫu bản vẽ mặt bằng định vị công trình

 Bản vẽ mặt bằng định vị công trình nhà ở

Bản vẽ mặt bằng định vị công trình nhà ở
Bản vẽ mặt bằng định vị công trình nhà ở
  • Thể hiện vị trí, kích thước và hình dạng của ngôi nhà trên khu đất.
  • Bao gồm các thông tin như: ranh giới khu đất, hướng nhà, kích thước các phòng, vị trí cửa ra vào, cửa sổ, cầu thang,…
  • Là cơ sở để triển khai các công việc thi công tiếp theo như đào móng, xây dựng khung nhà, lợp mái,…

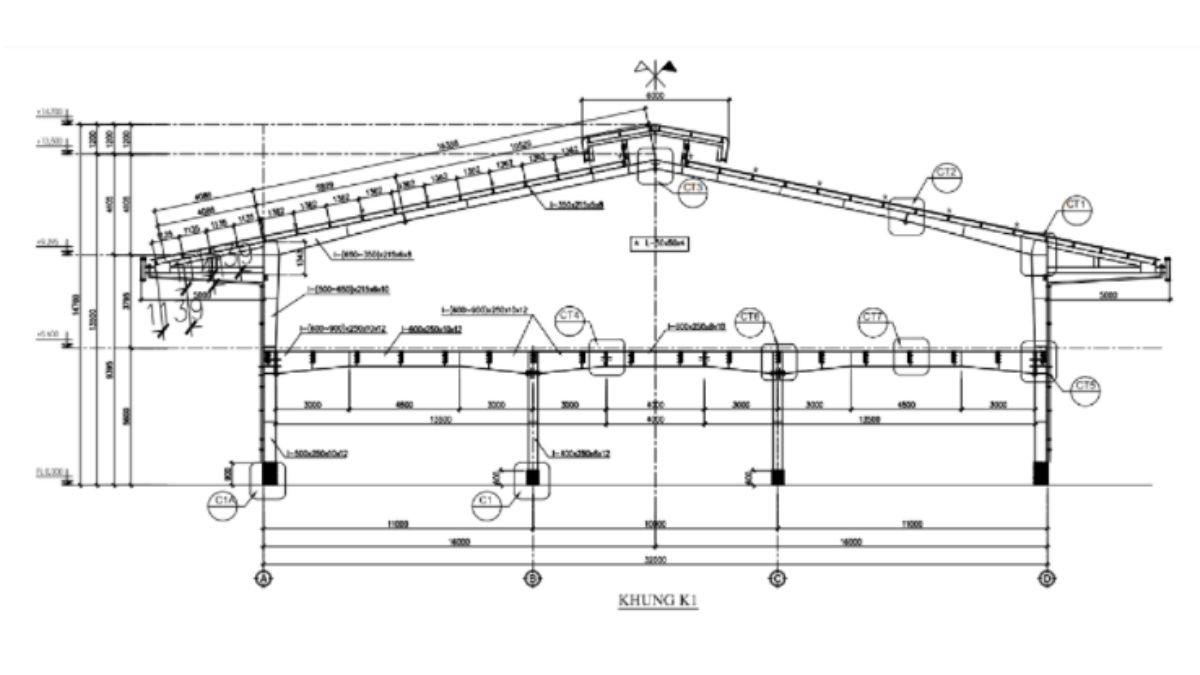

Bản vẽ mặt bằng định vị công trình nhà xưởng

Bản vẽ mặt bằng định vị công trình nhà xưởng

Thể hiện vị trí, kích thước và hình dạng của nhà xưởng trên khu đất. Bao gồm các thông tin như: ranh giới khu đất, hướng nhà xưởng, kích thước các gian nhà, vị trí cửa ra vào, cửa sổ, cổng,…

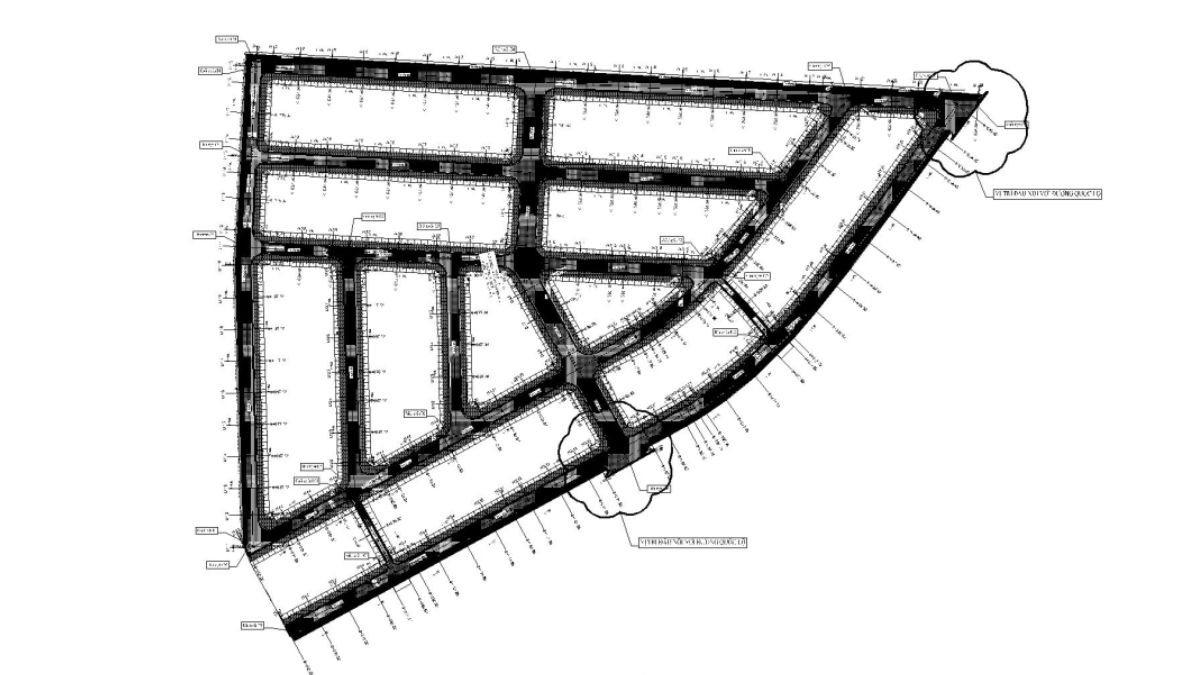

Bản vẽ mặt bằng định vị công trình đường giao thông

Bản vẽ mặt bằng định vị công trình đường giao thông

Thể hiện vị trí, chiều rộng, hình dạng và kết cấu của tuyến đường trên khu đất, ranh giới khu đất, tim đường, mặt đường, vỉa hè, taluy, cống rãnh,…

Việt Thanh Group là đơn vị phân phối các thiết bị đo đạc chính hãng đến từ các thương hiệu như: Hi-Target, Satlab… và cung cấp các dịch vụ trắc địa về thiết bị đo. Quý khách hàng có nhu cầu vui lòng liên hệ Việt Thanh Group để được tư vấn và hỗ trợ.

>> Xem thêm Các thiết bị đo đạc chính hãng hỗ trợ định vị công trình trong quá trình thi công các dự án Xây dựng, Giao thông, Thuỷ lợi….
