Bí quyết nhập tọa độ Excel vào AutoCAD nhanh chóng

21/06/2024
42 lượt xem

Nhập tọa độ Excel vào AutoCAD là một quy trình quan trọng trong thiết kế và vẽ kỹ thuật giúp tự động hóa việc vẽ, phân tích dữ liệu, tạo bản đồ và sơ đồ, đồng thời kết hợp dữ liệu từ nhiều nguồn một cách hiệu quả. Vậy thực hiện chuyển tọa độ từ Excel vào Cad như thế nào, Việt Thanh Group mời bạn đọc tìm hiểu qua bài viết sau đây.

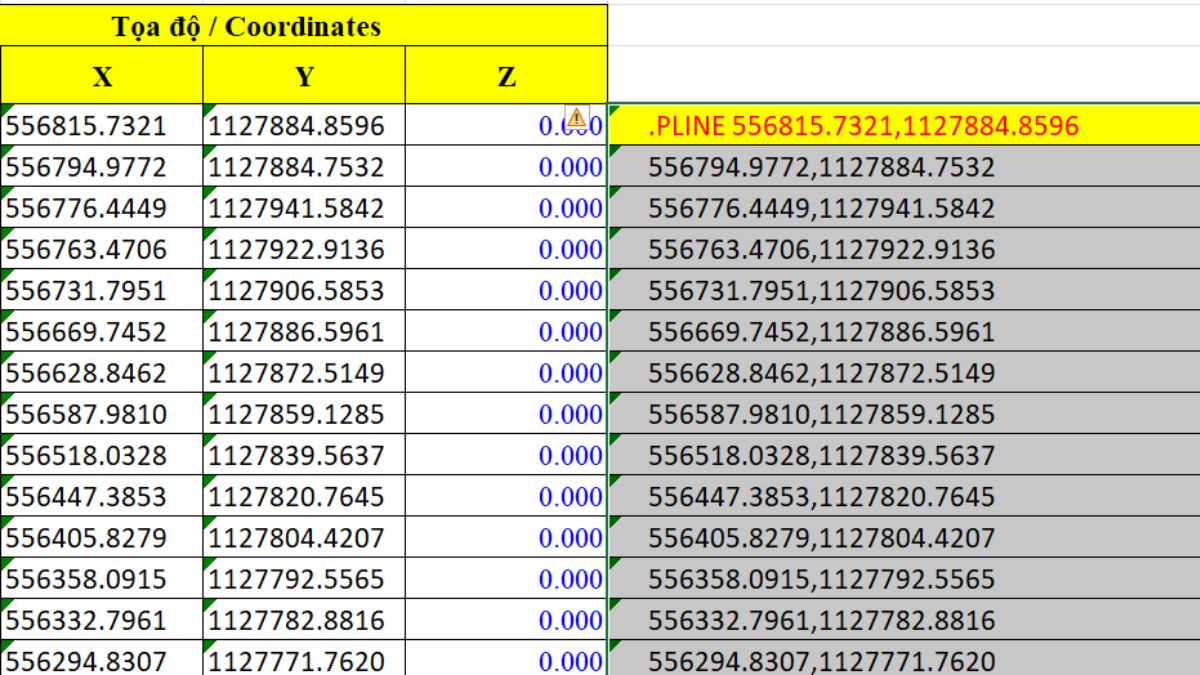

nhập tọa độ excel vào autocad

Cách nhập tọa độ Excel vào AutoCAD

Để đưa tọa độ từ Excel vào Cad cần thực hiện đầy đủ các bước sau:

Bước 1: Chuẩn bị dữ liệu trong Excel

  • Mở tệp Excel chứa dữ liệu tọa độ bạn muốn nhập.
  • Xác định các cột chứa tọa độ X và Y.
  • Đảm bảo dữ liệu được sắp xếp và định dạng rõ ràng, không có ô trống hoặc ký tự thừa.

Bước 2: Chuyển đổi dữ liệu sang định dạng CSV

  • Lưu tệp Excel dưới dạng tệp CSV (Comma Separated Values).
  • Chọn File → Save As.
  • Chọn CSV (Comma delimited) từ danh sách định dạng tệp.
  • Chọn vị trí lưu tệp và đặt tên cho tệp.
  • Nhấn Save.

>>Xem thêm: Cách nhập tọa độ VN2000 trong cad chi tiết nhất

Bước 3: Mở AutoCAD và sử dụng lệnh “Import CSV”

  • Mở AutoCAD và mở bản vẽ mà bạn muốn import tọa độ.
  • Trong thanh menu, chọn Insert → Import CSV.
  • Chọn tệp CSV bạn đã lưu ở Bước 2.
  • Trong hộp thoại Import Data, xác định cách AutoCAD sẽ đọc dữ liệu CSV.
  • Nhấn OK.

Bước 4: Map dữ liệu tọa độ

  • Trong hộp thoại Import Data, chọn các cột chứa tọa độ X và Y từ danh sách cột.
  • Chọn cách các dòng dữ liệu sẽ được ánh xạ vào AutoCAD.
  • Nhấn OK để import dữ liệu.

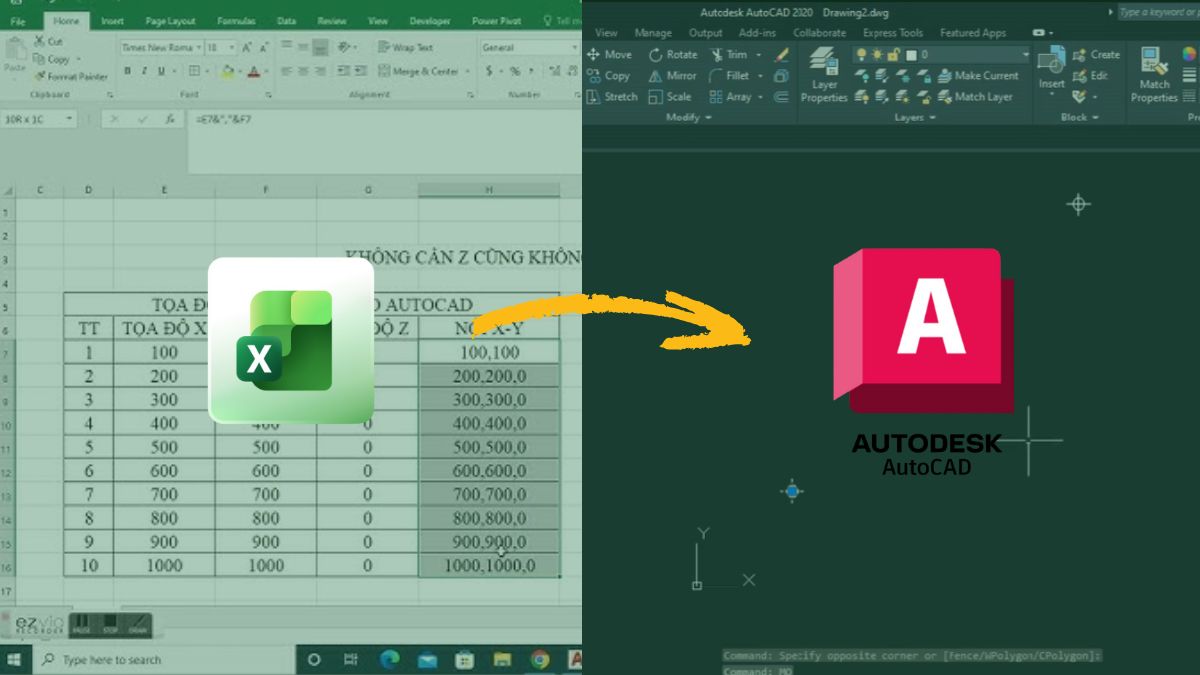

nhập tọa độ excel vào autocad

Làm thế nào để chuẩn bị dữ liệu trong Excel

Để nhập dữ liệu từ Excel vào AutoCAD một cách trơn tru và chính xác, hãy thực hiện các bước sau:

  1. Thu thập dữ liệu hiện trường

Có hai phương pháp thu thập dữ liệu hiện trường được ưa chuộng ngày nay:

  • Sử dụng các công cụ đo đạc truyền thống như thước dây, giác kế, máy thu GPS cầm tay,..Phương pháp này tốn nhiều thời gian và công sức, độ chính xác phụ thuộc vào kỹ năng của người thu thập dữ liệu.
  • Sử dụng máy đo đạc điện tử như máy toàn đạc, máy thu GPS RTK,…
  1. Sắp xếp dữ liệu:
  • Xác định các cột chứa tọa độ X và Y trong bảng tính Excel.
  • Đảm bảo dữ liệu trong các cột này được sắp xếp theo thứ tự logic, thường theo thứ tự hàng hoặc cột.
  • Kiểm tra xem có bất kỳ ô trống nào trong các cột tọa độ hay không. Xóa hoặc điền giá trị thích hợp cho các ô trống này.

>>Xem thêm: MÁY TOÀN ĐẠC HI-TARGET HTS-720

  1. Chuẩn hóa đơn vị đo:
  • Xác định đơn vị đo được sử dụng cho tọa độ trong Excel (ví dụ: mét, cm, inch).
  • Đảm bảo rằng cùng một đơn vị đo được sử dụng nhất quán trong toàn bộ bảng tính.
  1. Định dạng dữ liệu:
  • Kiểm tra xem dữ liệu trong các cột tọa độ X và Y đã được định dạng là kiểu số hay chưa.
  • Chuyển đổi sang định dạng số nếu cần thiết.
  • Loại bỏ các ký tự không mong muốn (khoảng trắng, ký tự đặc biệt) khỏi dữ liệu tọa độ.
  • Sử dụng các công cụ của Excel để làm sạch dữ liệu nếu cần thiết.
  1. Lưu dữ liệu dưới dạng CSV:
  • Sau khi hoàn tất việc chuẩn bị dữ liệu, hãy lưu bảng tính Excel dưới dạng tệp CSV (Comma Separated Values).
  • Định dạng tệp CSV sẽ giúp AutoCAD dễ dàng đọc và xử lý dữ liệu tọa độ.
  • Chọn “File” → “Save As” và chọn “CSV (Comma delimited)” từ danh sách định dạng tệp.

>Xem thêm: MÁY ĐỊNH VỊ GPS CẦM TAY GARMIN MONTANA 700

nhập tọa độ excel vào autocad
Khi hoàn tất hãy lưu dữ liệu dưới dạng tệp CSV

Cách chuyển đổi dữ liệu Excel sang định dạng CSV dễ dàng

  1. Mở bảng tính Excel:
  • Mở tệp Excel chứa dữ liệu tọa độ mà bạn muốn nhập vào AutoCAD.
  • Đảm bảo dữ liệu đã được sắp xếp và định dạng chính xác, với tiêu đề cột rõ ràng cho các tọa độ X và Y.
  1. Lưu tệp dưới dạng CSV:
  • Nhấp vào tab File trên thanh công cụ → chọn Save As.
  • Trong hộp thoại Save As, chọn CSV (Comma delimited) từ danh sách định dạng tệp.
  • Chọn vị trí lưu tệp và đặt tên cho tệp.
  • Nhấp vào Save.
  1. Xác nhận cài đặt lưu (nếu có):
  • Một hộp thoại có thể xuất hiện để xác nhận các tùy chọn lưu tệp CSV.
  • Theo mặc định, các tùy chọn này thường phù hợp cho việc nhập vào AutoCAD.
  • Có thể điều chỉnh các tùy chọn như ký tự phân cách, mã hóa văn bản nếu cần thiết.
  • Nhấp vào OK hoặc Save để hoàn tất việc lưu tệp dưới dạng CSV.

>>Xem thêm: 3 Cách tìm vị trí theo tọa độ chuẩn xác nhất

Hướng dẫn sử dụng lệnh “Import CSV” trong AutoCAD

  1. Mở AutoCAD và bản vẽ.
  2. Chọn Insert → Import CSV.
  3. Chọn tệp CSV chứa dữ liệu tọa độ.
  4. Cấu hình cách đọc dữ liệu:
  • Xác định cột chứa tọa độ X và Y.
  • Map các cột dữ liệu vào các trường phù hợp trong AutoCAD.
  1. Nhấn OK để import dữ liệu

Ánh xạ dữ liệu tọa độ từ Excel sang AutoCAD

  1. Chọn cột dữ liệu: Trong hộp thoại “Import CSV”, xác định các cột chứa tọa độ X và Y trong tệp CSV.
  2. Chọn cách ánh xạ:
  • Xác định cách dữ liệu tọa độ X và Y sẽ được map vào các trường tương ứng trong AutoCAD.
  • Đảm bảo chọn đúng trường cho từng loại tọa độ.
  1. Xác nhận và nhập dữ liệu
  • Kiểm tra lại cấu hình ánh xạ đã chọn để đảm bảo chính xác.
  • Nhấp vào “OK” để bắt đầu import dữ liệu từ Excel sang AutoCAD.
  1. Kiểm tra và điều chỉnh: Sau khi import, hãy kiểm tra bản vẽ để đảm bảo dữ liệu tọa độ được hiển thị chính xác.

>>Xem thêm: DỊCH VỤ ĐO ĐẠC BẢN ĐỒ

Qua bài viết trên Việt Thanh Group đã hướng dẫn chi tiết cách nhập tọa độ từ Excel vào AutoCad, nếu cần thông tin liên quan xin truy cập website Việt Thanh Group. Việt Thanh là đơn vị chuyên cung cấp các thiết bị và dịch vụ đo đạc uy tín hàng đầu với giả cả phải chăng và chất lượng tuyệt đối. Nếu quý khách hàng có nhu cầu xin hãy liên hệ trực tiếp qua hotline 0972.819.598 để có thể tư vấn và hỗ trợ một cách tốt nhất.
