Các lệnh AutoCad thường dùng và mẹo sử dụng hiệu quả

21/01/2025
30 lượt xem

Các lệnh AutoCAD thường dùng là yếu tố quan trọng giúp bạn thao tác nhanh chóng, nâng cao hiệu quả và đảm bảo độ chính xác trong các bản vẽ kỹ thuật. Là phần mềm vẽ kỹ thuật hàng đầu trong lĩnh vực xây dựng, kiến trúc và trắc địa, AutoCAD cung cấp nhiều tính năng mạnh mẽ để tối ưu hóa công việc, đặc biệt máy định vị 2 tần số RTK giúp bạn tạo nên bản vẽ chính xác nhất. Việt Thanh Group sẽ hướng dẫn chi tiết cách sử dụng các lệnh thường dùng trong AutoCAD 2D, 3D, cùng với các mẹo tối ưu hóa

>>> Tham khảo thêm: Các dự án bàn giao thiết bị đo đạc uy tín tại Việt Thanh Group.

Tại sao cần nắm vững các lệnh AutoCAD thường dùng?

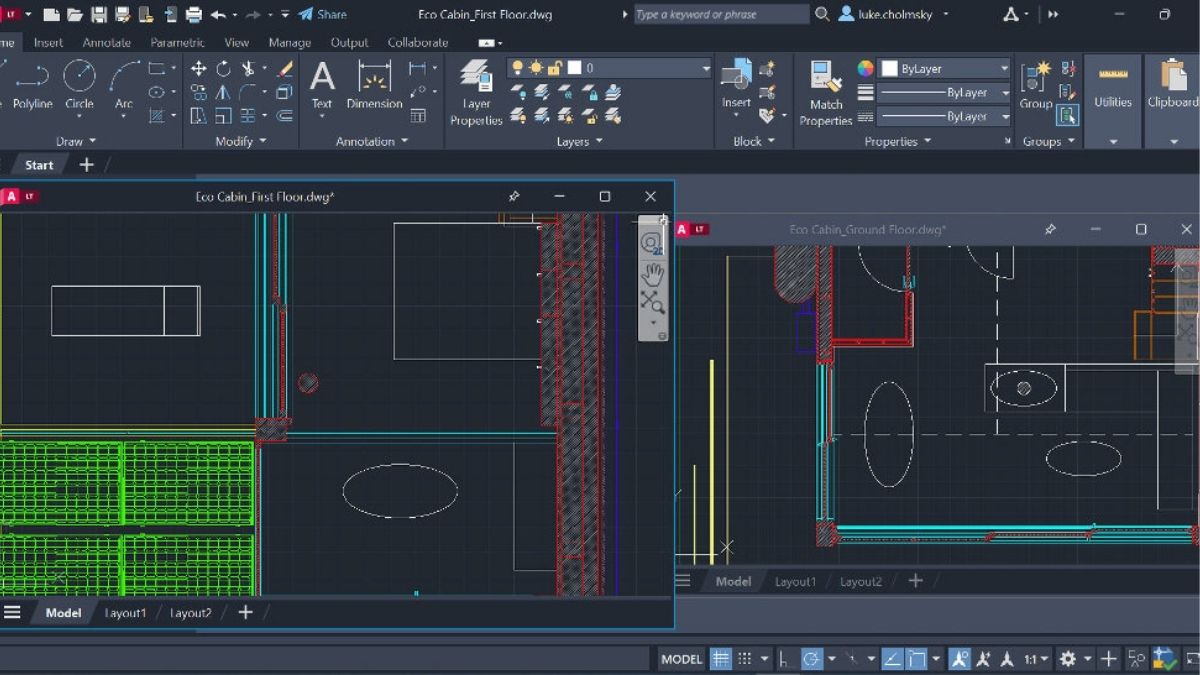

Các lệnh Autocad thường dùng
Các lệnh Autocad thường dùng

Nắm vững các lệnh AutoCAD thường dùng không chỉ giúp bạn làm việc hiệu quả hơn mà còn tạo ra các bản vẽ kỹ thuật chuyên nghiệp, đáp ứng yêu cầu của các dự án phức tạp. Dưới đây là những lợi ích chi tiết khi bạn hiểu và sử dụng thành thạo các lệnh cơ bản trong AutoCAD:

  • Tăng năng suất làm việc: Hoàn thành các thao tác thiết kế trong thời gian ngắn hơn.
  • Đảm bảo độ chính xác cao: Giảm thiểu sai sót trong bản vẽ kỹ thuật.
  • Kết nối với dữ liệu thực địa: Khi kết hợp với thiết bị đo đạc như Máy GNSS RTK Hi-Target iRTK 5, bạn có thể nhanh chóng chuyển đổi dữ liệu đo đạc vào bản vẽ để đảm bảo tính chính xác và phù hợp với thực địa.

>>> Xem thêm: Các dịch vụ cho thuê thiết bị đo đạc giá rẻ, chất lượng.

Các lệnh Autocad thông dụng trong thiết kế 2D

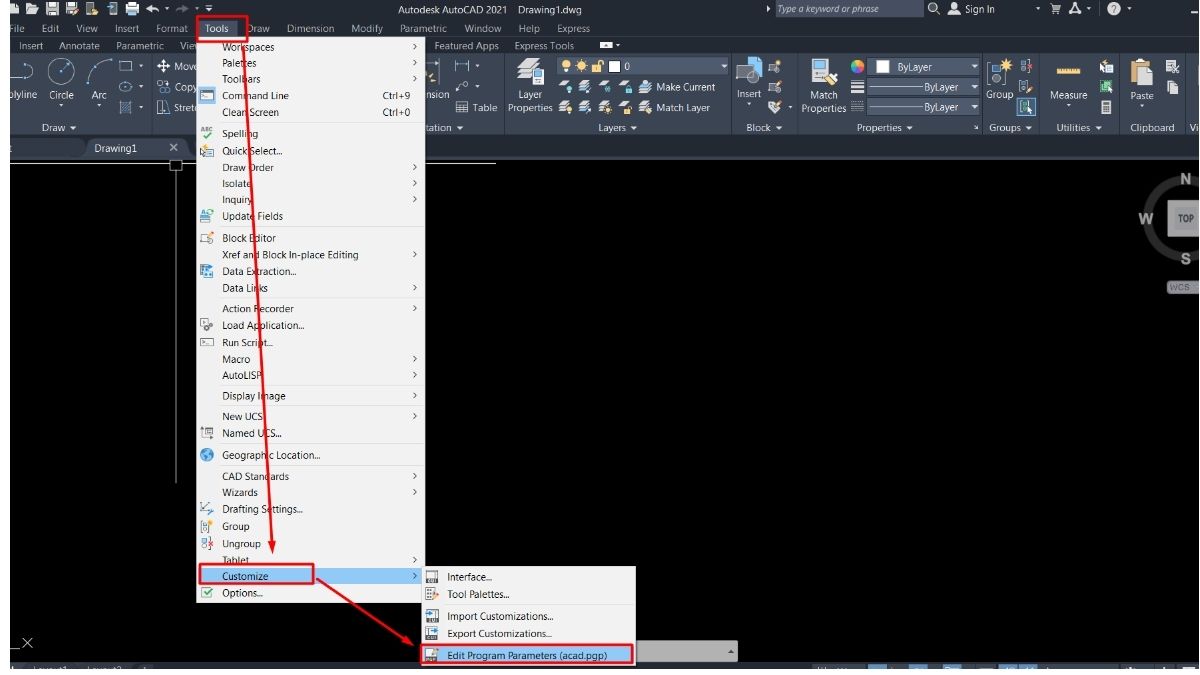

Các lệnh Autocad thường dùng
Các lệnh Autocad thường dùng

Lệnh LINE (L)

  • Chức năng: Lệnh LINE được sử dụng để vẽ các đoạn thẳng cơ bản, là một trong những lệnh nền tảng nhất trong AutoCAD.
  • Cách sử dụng: Nhập lệnh LEnter → Chọn điểm đầu và điểm cuối của đoạn thẳng trên bản vẽ hoặc nhập tọa độ điểm cụ thể. AutoCAD sẽ tự động nối hai điểm để tạo thành đoạn thẳng. Ngoài ra, bạn có thể kết hợp lệnh LINE với chế độ OSNAP để bắt điểm chính xác.
  • Ứng dụng: Lệnh LINE được dùng phổ biến trong việc tạo đường biên, vẽ chi tiết các bộ phận cơ khí, hoặc thiết kế khung bản vẽ. Với lệnh này, kỹ sư có thể tạo các đường thẳng chính xác làm nền tảng cho các bước thiết kế tiếp theo.

Lệnh CIRCLE (C)

  • Chức năng: Lệnh CIRCLE giúp tạo ra các hình tròn, vòng tròn, hoặc các chi tiết có dạng đối xứng hoàn hảo, là yếu tố quan trọng trong các bản vẽ cơ khí và kiến trúc.
  • Cách sử dụng: Gõ lệnh CEnter → Chọn tâm của đường tròn → Nhập bán kính hoặc đường kính theo nhu cầu thiết kế. Ngoài ra, bạn có thể sử dụng chế độ Diameter để nhập đường kính trực tiếp mà không cần quy đổi.
  • Ứng dụng: Được sử dụng trong việc thiết kế các chi tiết máy móc hình tròn như bánh răng, vòng bi hoặc các đường bao hình tròn trong bản vẽ. Lệnh CIRCLE còn rất hữu ích trong việc xác định khu vực làm việc hoặc tạo các ký hiệu bản vẽ.

Lệnh RECTANGLE (REC)

  • Chức năng: Lệnh RECTANGLE giúp tạo ra các hình chữ nhật nhanh chóng, với khả năng xác định chính xác chiều dài và chiều rộng.
  • Cách sử dụng: Nhập lệnh RECEnter → Chọn điểm góc đầu tiên của hình chữ nhật → Nhập chiều dài và chiều rộng hoặc kéo chuột để xác định hình dạng. Ngoài ra, bạn có thể bật chế độ Dynamic Input để hiển thị thông số trực tiếp trên màn hình khi vẽ.
  • Ứng dụng: RECTANGLE thường được sử dụng để tạo khung bản vẽ, định vị các khu vực làm việc, hoặc vẽ hình dạng các đối tượng hình chữ nhật trong các bản vẽ thiết kế kiến trúc và cơ khí.

Lệnh TRIM (TR)

  • Chức năng: Lệnh TRIM dùng để cắt bỏ các phần thừa hoặc không mong muốn của đối tượng, giúp bản vẽ trở nên gọn gàng và đúng ý đồ thiết kế.
  • Cách sử dụng: Gõ lệnh TREnter → Chọn đối tượng cần giữ lại làm giới hạn → Nhấp chuột vào phần đối tượng cần xóa. Để cắt nhanh mà không cần chọn đối tượng giữ, nhấn Enter sau khi nhập lệnh TR để cắt tự động.
  • Ứng dụng: Lệnh này cực kỳ hữu ích trong việc chỉnh sửa các chi tiết thừa trên bản vẽ, đặc biệt là khi làm việc với các bản vẽ phức tạp có nhiều lớp đối tượng. TRIM giúp đảm bảo tính chính xác và sạch sẽ của bản vẽ kỹ thuật.

Lệnh OFFSET (O)

  • Chức năng: Tạo các đường song song với một đối tượng đã có.
  • Cách sử dụng: Nhập O → Enter → Chọn đối tượng → Nhập khoảng cách.
  • Ứng dụng: Rất hữu ích trong việc thiết kế đường giao thông hoặc chi tiết cơ khí song song.

>>> Xem thêm: Hướng dẫn cách tìm font CAD bị thiếu và mẹo khắc phục hiệu quả

Các lệnh thường dùng trong Autocad 3D

Các lệnh Autocad thường dùng
Các lệnh Autocad thường dùng

Lệnh EXTRUDE (EXT)

  • Chức năng: Chuyển đổi đối tượng 2D thành khối 3D.
  • Cách sử dụng: Nhập EXT → Enter → Chọn đối tượng → Nhập chiều cao để tạo khối.
  • Ứng dụng: Dùng để mô phỏng các tòa nhà, đường ống hoặc các chi tiết kỹ thuật khác.

Lệnh REVOLVE

  • Chức năng: Tạo khối 3D bằng cách xoay đối tượng 2D quanh một trục.
  • Cách sử dụng: Gõ REVOLVE → Enter → Chọn đối tượng → Chọn trục xoay → Nhập góc xoay.
  • Ứng dụng: Thiết kế chi tiết dạng hình trụ hoặc các vật thể đối xứng.

Lệnh UNION

  • Chức năng: Kết hợp nhiều khối 3D thành một khối duy nhất.
  • Cách sử dụng: Nhập UNION → Enter → Chọn các khối cần kết hợp.
  • Ứng dụng: Kết hợp các phần tử của thiết kế 3D thành một cấu trúc hoàn chỉnh.

Các lệnh AutoCad thường dùng để hỗ trợ đo đạc và hiển thị kích thước

Lệnh DIM (D)

  • Chức năng: Hiển thị kích thước, khoảng cách giữa các chi tiết.
  • Cách sử dụng: Gõ D → Enter → Chọn điểm đầu và điểm cuối cần đo.
  • Ứng dụng: Sử dụng để hiển thị thông tin kích thước rõ ràng trên bản vẽ.

Lệnh MEASURE

  • Chức năng: Đo khoảng cách hoặc chia đoạn thẳng thành nhiều phần đều nhau.
  • Cách sử dụng: Nhập MEASURE → Enter → Chọn đối tượng → Nhập khoảng cách cần chia.
  • Ứng dụng: Dùng để kiểm tra khoảng cách hoặc định vị điểm đo trên các đối tượng dài.

Kết hợp thiết bị đo đạc

Ngoài các lệnh đo đạc trong AutoCAD, bạn có thể sử dụng thiết bị đo đạc hiện đại như Máy GNSS RTK Satlab nổi bật SatLab SL7 để thu thập dữ liệu tọa độ chính xác trong thực địa. Dữ liệu sau đó được nhập trực tiếp vào bản vẽ để đảm bảo độ chính xác tối đa.

Các mẹo tối ưu khi sử dụng AutoCAD

  • Tùy chỉnh phím tắt: Tạo các phím tắt cho lệnh thường dùng để thao tác nhanh hơn.
  • Sử dụng các mẫu bản vẽ (Templates): Lưu các thiết lập sẵn như kích thước, tỷ lệ, và lớp trong một template để tái sử dụng.
  • Lưu file định kỳ: Đảm bảo không mất dữ liệu bằng cách lưu file dưới định dạng .DWG hoặc xuất sang định dạng .PDF.

>>> Xem thêm: Phải làm gì khi AutoCAD bị giật khi bắt điểm? Nguyên nhân và cách khắc phục hiệu quả

Hiểu và sử dụng thành thạo các lệnh AutoCAD thường dùng là yếu tố quan trọng giúp bạn tối ưu hóa công việc trong các ngành kỹ thuật, xây dựng và trắc địa. Kết hợp giữa AutoCAD và các thiết bị đo đạc hiện đại như máy RTK GNSS sẽ giúp bạn đạt được độ chính xác cao trong mọi dự án. Hãy thực hành thường xuyên để làm chủ phần mềm này và nâng cao kỹ năng của mình!
