Cách đo khoảng cách 2 điểm bằng máy toàn đạc điện tử

14/09/2024
85 lượt xem

Cách đo khoảng cách 2 điểm bằng máy toàn đạc điện tử, hay còn gọi là đo khoảng cách gián tiếp, là phương pháp đo phổ biến và chính xác trong lĩnh vực trắc địa. Phương pháp này đặc biệt hữu ích khi cần xác định khoảng cách giữa hai điểm mà cả hai đều khó hoặc không thể tiếp cận trực tiếp. Trong nhiều trường hợp như địa hình phức tạp, đường đi bị cản trở, việc sử dụng các thiết bị đo như máy thủy bình, máy đo laser có thể không hiệu quả, và lúc này, máy toàn đạc trở thành công cụ lý tưởng.

Các phương pháp đo khoảng cách 2 điểm bằng máy toàn đạc điện tử

Trong đo đạc bằng máy toàn đạc, có hai phương pháp đo khoảng cách gián tiếp phổ biến: đo đa giác (Polygon) và đo xuyên tâm (Radial). Cả hai phương pháp này đều có ưu điểm riêng, tùy thuộc vào điều kiện thực tế và yêu cầu của dự án mà bạn có thể lựa chọn phương pháp phù hợp nhất.

Một số máy toàn đạc điện tử nổi bật như: máy toàn đạc điện tử Nikon N, máy toàn đạc Satlab SLT12, máy toàn đạc Hi-Target HTS-420R,… thuộc các hãng máy toàn đạc điện tử Hi-Target, máy toàn đạc điện tử Satlab, máy toàn đạc điện tử Leica, máy toàn đạc điện tử Nikon,…

"cách đo khoảng cách 2 điểm bằng máy toàn đạc"
Các phương pháp đo khoảng cách 2 điểm bằng máy toàn đạc điện tử

>> Xem thêm: So sánh máy GPS RTK và máy toàn đạc? Nên chọn loại nào

Cách đo khoảng cách 2 điểm bằng máy toàn đạc điện tử

Khởi động và thiết lập ban đầu

Trước khi tiến hành đo khoảng cách, cần thực hiện các bước chuẩn bị cơ bản:

  • Bật máy toàn đạc và truy cập vào giao diện chính (Main Menu).
  • Chọn mục Programs và nhấn Enter/OK.
  • Sử dụng phím chuyển trang để tìm đến ứng dụng Tie Dist.
  • Lựa chọn ứng dụng Tie Dist để bắt đầu quá trình đo khoảng cách.

Sau khi truy cập vào ứng dụng, cần đặt tên cho công việc (Job) và thực hiện các bước thiết lập ban đầu như khai báo trạm máy, nhập tọa độ trạm máy và định hướng trạm. Điều này giúp máy toàn đạc xác định được vị trí của nó trong không gian và chuẩn bị cho các bước đo tiếp theo.

Đo khoảng cách 2 điểm bằng phương pháp đa giác (Polygon)

" cách đo khoảng cách 2 điểm bằng máy toàn đạc"

Phương pháp đo đa giác thường được sử dụng khi cần đo khoảng cách giữa nhiều điểm trong không gian với độ chính xác cao. Sau khi hoàn thành bước thiết lập và định hướng trạm máy, tiến hành các bước sau để đo khoảng cách giữa 2 điểm:

Bước 1:

  • Nhấn F4 (Start) trên máy toàn đạc.
  • Màn hình sẽ hiển thị hai phương pháp đo: RadialPolygon. Lúc này, chọn phương pháp Polygon bằng cách nhấn F1 (POLYGON).

Bước 2:

  • Nhập tên điểm thứ nhất (Point 1) vào máy.
  • Nhập chiều cao gương (hr), là thông số quan trọng để đảm bảo độ chính xác của phép đo.
  • Nhấn [Meas] để bắt đầu quá trình đo đạc điểm thứ nhất.

Bước 3:

  • Tiếp tục nhập tên điểm thứ hai (Point 2) vào máy. Nếu không nhập tên điểm thứ 2, máy sẽ tự động tăng thêm 1 đơn vị so với điểm trước đó.
  • Nhập chiều cao gương vào máy để đảm bảo tính chính xác cho phép đo.
  • Khi hoàn tất, kết quả đo gián tiếp giữa hai điểm sẽ hiển thị trên màn hình dưới dạng Tie Distance Result.

>>> Xem thêm: Top 5 phụ kiện máy toàn đạc điện tử quan trọng

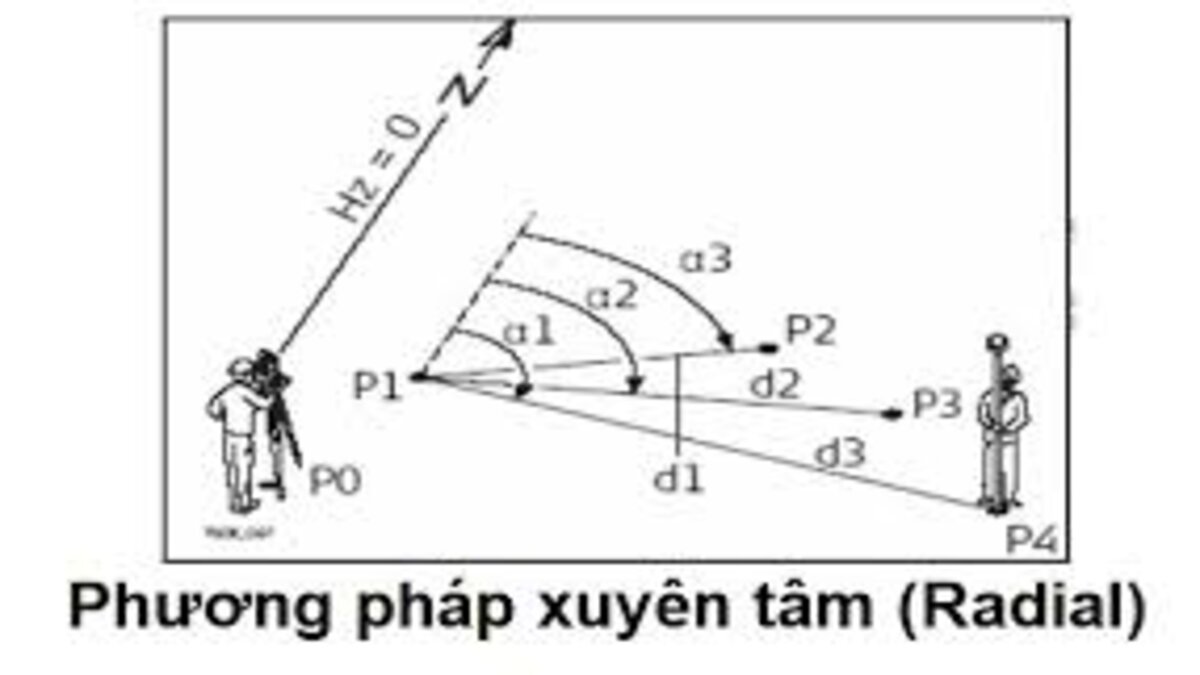

Đo khoảng cách 2 điểm bằng phương pháp xuyên tâm (Radial)

" cách đo khoảng cách 2 điểm bằng máy toàn đạc"

Phương pháp xuyên tâm (Radial) thường được áp dụng khi cần đo khoảng cách từ một trạm máy đến các điểm xung quanh theo kiểu phát tia. Phương pháp này đơn giản và nhanh chóng, phù hợp với những trường hợp đo khoảng cách giữa hai điểm không thẳng hàng hoặc trong không gian phức tạp.

Sau khi đã thiết lập và định hướng trạm máy, tiến hành các bước sau để đo khoảng cách bằng phương pháp xuyên tâm:

Bước 1:

  • Nhấn F4 (Start) trên máy toàn đạc.
  • Tại giao diện màn hình, chọn phương pháp Radial bằng cách nhấn F2 (RADIAL).

Bước 2:

  • Nhập tên điểm thứ nhất (Point 1) và chiều cao gương vào máy, sau đó bắt đầu đo điểm này.
  • Tiếp tục nhập tên điểm thứ hai (Point 2) và chiều cao gương để hoàn thành phép đo.
  • Kết quả đo khoảng cách gián tiếp giữa hai điểm sẽ được hiển thị trực tiếp trên màn hình máy toàn đạc.

Những lưu ý khi đo khoảng cách 2 điểm bằng máy toàn đạc

  • Kiểm tra thiết bị trước khi sử dụng: Trước khi tiến hành đo đạc, cần kiểm tra máy toàn đạc, chân máy, và các phụ kiện như gương phản xạ để đảm bảo thiết bị hoạt động tốt.
  • Chú ý đến thời tiết: Điều kiện thời tiết như sương mù, mưa, nắng gắt có thể ảnh hưởng đến độ chính xác của phép đo.
  • Chọn chiều cao gương chính xác: Việc nhập sai chiều cao gương có thể làm sai lệch kết quả đo. Hãy chắc chắn rằng chiều cao gương đã được nhập đúng.

Ưu điểm của việc đo khoảng cách 2 điểm bằng máy toàn đạc

Máy toàn đạc điện tử mang lại nhiều ưu điểm vượt trội trong việc đo khoảng cách giữa hai điểm, đặc biệt khi không thể tiếp cận trực tiếp các điểm đó:

  • Độ chính xác cao: Máy toàn đạc cung cấp kết quả đo chính xác với sai số rất nhỏ, đảm bảo chất lượng công việc khảo sát và đo đạc.
  • Đa dạng phương pháp đo: Người dùng có thể lựa chọn phương pháp đo phù hợp như đa giác hoặc xuyên tâm, tùy thuộc vào yêu cầu của dự án.
  • Tiết kiệm thời gian và công sức: Máy toàn đạc giúp đo nhanh chóng, dễ dàng ngay cả trong các điều kiện khó khăn như địa hình phức tạp hoặc điểm đo xa.

> Xem thêm: So sánh máy GPS RTK và máy toàn đạc? Nên chọn loại nào

Sử dụng máy toàn đạc điện tử để đo khoảng cách giữa hai điểm là giải pháp tối ưu cho các công việc khảo sát địa hình và xây dựng. Với khả năng đo gián tiếp chính xác, máy toàn đạc giúp các kỹ sư, nhà khảo sát hoàn thành công việc hiệu quả mà không cần phải tiếp cận trực tiếp các điểm đo. Điều này không chỉ tiết kiệm thời gian, công sức mà còn đảm bảo tính an toàn trong quá trình làm việc. Tham khảo thêm dịch vụ đo đạc bản đồ qua Hotline: 0972 819 598 của Việt Thanh.
