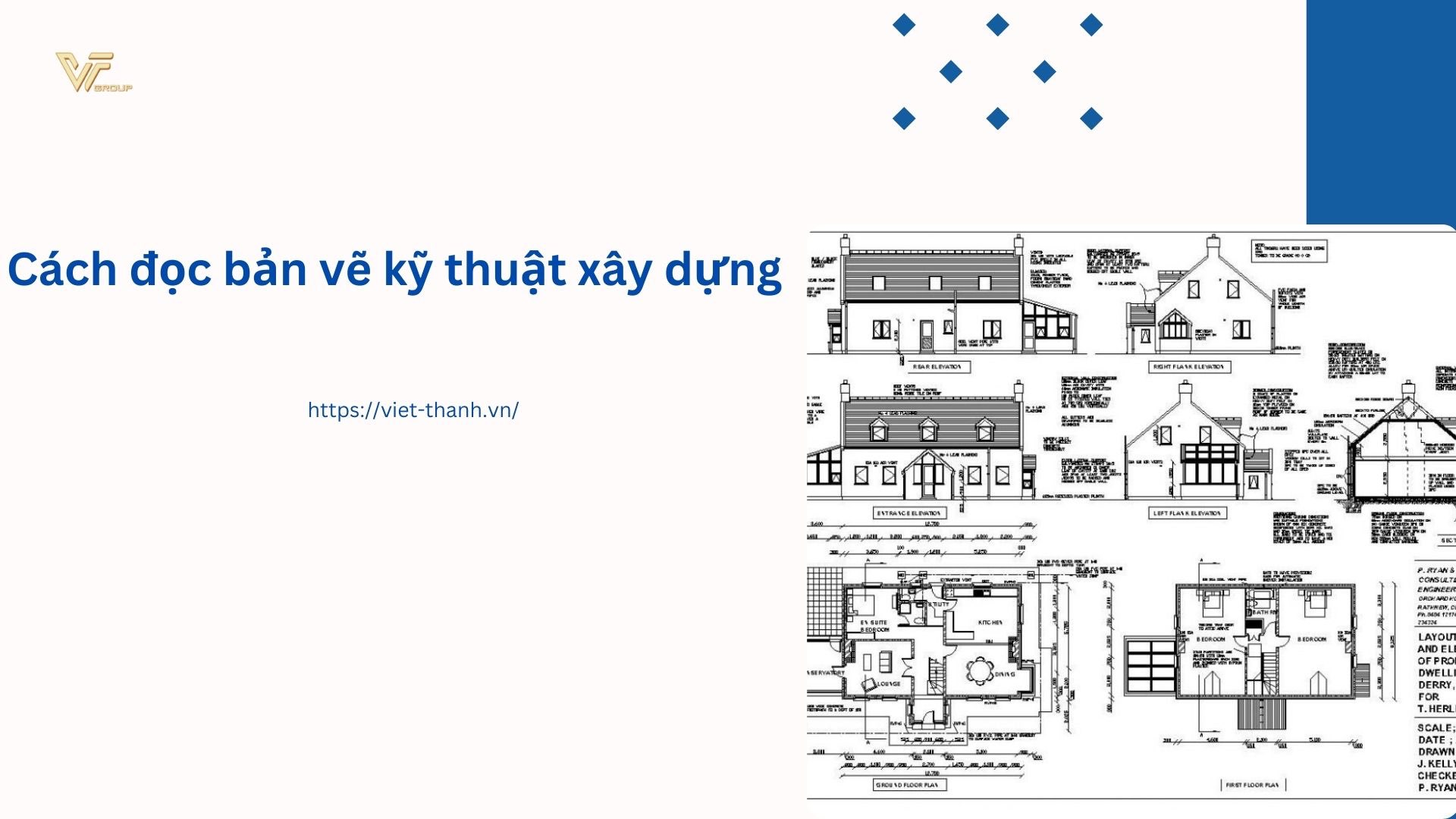

Hướng dẫn cách đọc bản vẽ kỹ thuật xây dựng: Nền tảng vững

Cách đọc bản vẽ kỹ thuật xây dựng là một kỹ năng quan trọng, không chỉ đối với các kỹ sư, kiến trúc sư mà còn dành cho các nhà thầu, công nhân xây dựng trong quá trình thi công. Công cụ giúp đo đạc hiện đại là máy GNSS RTK, máy thuỷ bình đảm bảo chính xác và hiệu quả. Vậy cách đọc bản vẽ xây dựng như thế nào để hiệu quả và chính xác nhất? Việt Thanh Group sẽ cung cấp cho bạn hướng dẫn chi tiết, giúp bạn nắm bắt và áp dụng dễ dàng vào thực tế.

Khám phá cách đọc bản vẽ kỹ thuật xây dựng là gì?

Cách đọc bản vẽ xây dựng là kỹ năng cần thiết giúp hiểu rõ các thông tin, ký hiệu và chi tiết kỹ thuật được trình bày trong bản vẽ, từ đó áp dụng vào quá trình thi công đúng theo thiết kế. Bản vẽ xây dựng cung cấp một cái nhìn tổng quan và chi tiết về công trình, bao gồm cấu trúc, kích thước, vật liệu, và vị trí của các hạng mục như tường, cột, sàn, hệ thống điện, nước.

Việc đọc bản vẽ đúng cách không chỉ giúp hiểu rõ hơn về cấu trúc và yêu cầu kỹ thuật mà còn đảm bảo quá trình thi công diễn ra chính xác, tránh sai sót và lãng phí. Bản vẽ có nhiều loại như bản vẽ mặt bằng, mặt đứng, mặt cắt, bản vẽ kết cấu và các hệ thống kỹ thuật, mỗi loại có cách trình bày và ký hiệu khác nhau.Vì vậy, cách đọc bản vẽ xây dựng đúng cách là điều kiện tiên quyết để thực hiện chính xác công trình theo đúng thiết kế.

>>> Xem thêm: Các dự án bàn giao thiết bị đo đạc thành công tại Việt Thanh Group.

Các loại bản vẽ kỹ thuật xây dựng phổ biến

Trước khi đi vào chi tiết cách đọc bản vẽ xây dựng, bạn cần hiểu rằng có nhiều loại bản vẽ khác nhau trong một dự án xây dựng, mỗi loại có vai trò riêng biệt:

Bản vẽ mặt bằng: Cho thấy cách bố trí các phòng, không gian và các yếu tố khác của công trình trên một mặt phẳng.
Bản vẽ mặt đứng: Mô tả cấu trúc bề ngoài của công trình, bao gồm chiều cao và hình dáng của các mặt ngoài.
Bản vẽ mặt cắt: Là hình ảnh cắt ngang của công trình, giúp thấy rõ chi tiết bên trong của các phần kiến trúc, kết cấu.
Bản vẽ kết cấu: Thể hiện các chi tiết về hệ thống kết cấu chịu lực của công trình như dầm, cột, móng.
Bản vẽ hệ thống kỹ thuật: Bao gồm các bản vẽ về hệ thống điện, nước, thông gió và các hệ thống phụ trợ khác.

>>> Xem thêm: Máy Thủy Bình Sokkia , Máy Thủy Bình Leica , Máy Thủy Bình Hi-Target giúp nâng cao chất lượng công việc trong các lĩnh vực đo đạc địa lý và các máy thủy bình nổi bật như:Máy Thủy Bình Hi-Target HT32, Máy Thủy Bình Sokkia B40A, Máy Thủy Bình Nikon AX-2S

Hướng dẫn chi tiết cách đọc bản vẽ kỹ thuật xây dựng

Hiểu các ký hiệu và chú thích trên bản vẽ

Một trong những bước đầu tiên khi học cách đọc bản vẽ xây dựng là làm quen với các ký hiệu và chú thích. Bản vẽ kỹ thuật sử dụng nhiều ký hiệu chuẩn để biểu thị các phần khác nhau của công trình như cửa sổ, cửa ra vào, đường ống, vị trí cột, và đường dây điện. Mỗi loại bản vẽ (mặt bằng, mặt cắt, kết cấu) sẽ có những ký hiệu riêng, do đó việc nắm rõ các ký hiệu này là điều quan trọng để hiểu đúng yêu cầu của bản vẽ.

Ký hiệu kích thước: Các đường thẳng nhỏ kèm số liệu chỉ kích thước của từng phần công trình. Chúng có thể là chiều dài, chiều rộng, chiều cao của phòng, tường, cửa,…
Ký hiệu vật liệu: Ký hiệu thể hiện loại vật liệu sử dụng như bê tông, gạch, thép, gỗ, v.v. Những ký hiệu này giúp hiểu rõ hơn về cấu trúc của các bộ phận khác nhau.
Chú thích: Là các phần ghi chú bằng chữ trên bản vẽ, cung cấp thêm thông tin về yêu cầu kỹ thuật, chỉ dẫn thi công.

Hiểu tỷ lệ bản vẽ

Tỷ lệ bản vẽ là tỷ lệ thu nhỏ của công trình thực tế được biểu thị trên bản vẽ. Mỗi loại bản vẽ sẽ có tỷ lệ khác nhau tùy thuộc vào mức độ chi tiết cần thể hiện. Ví dụ, bản vẽ tổng thể có thể có tỷ lệ 1:1000, trong khi bản vẽ chi tiết kết cấu có thể là 1:50 hoặc 1:20. Đọc đúng tỷ lệ giúp bạn dễ dàng hình dung được kích thước thực tế của công trình và các chi tiết thi công.

Đọc bản vẽ mặt bằng

Bản vẽ mặt bằng là một trong những bản vẽ cơ bản và quan trọng nhất trong xây dựng. Để đọc bản vẽ mặt bằng, hãy chú ý các điểm sau:

Xác định các phòng và không gian: Dựa vào các đường phân cách giữa tường, bạn sẽ xác định được các phòng, không gian khác nhau trong công trình.
Vị trí cửa và lối đi: Cách đọc bản vẽ xây dựng ở bước này bao gồm việc xem xét vị trí của cửa ra vào, cửa sổ, và các lối đi thông qua ký hiệu trên bản vẽ.
Các thông số kích thước: Tìm hiểu kích thước của các phần khác nhau như chiều rộng, chiều dài của phòng, độ dày của tường. Thông số này được biểu thị bằng các đường kích thước và con số ghi trên bản vẽ.

Đọc bản vẽ mặt đứng

Bản vẽ mặt đứng giúp bạn có cái nhìn trực quan về bề ngoài công trình. Khi đọc bản vẽ mặt đứng, hãy chú ý đến các chi tiết về chiều cao của các phần cấu trúc như tường, cửa, mái, và cách chúng được bố trí. Bản vẽ mặt đứng cũng giúp bạn hiểu được kiểu dáng và hình thức kiến trúc của công trình, từ đó có thể thi công đúng theo thiết kế.

Đọc bản vẽ mặt cắt

Bản vẽ mặt cắt là hình ảnh cắt ngang qua công trình, giúp bạn hiểu rõ hơn về cấu trúc bên trong của các phần khác nhau, từ móng cho đến mái. Khi đọc bản vẽ này, hãy chú ý đến:

Độ dày của tường, dầm, sàn: Những thông số này sẽ giúp bạn biết chính xác độ dày và kích thước của các phần cấu trúc chịu lực.
Vị trí các chi tiết kỹ thuật: Ví dụ như hệ thống điện, ống nước được lắp đặt như thế nào trong tường và sàn.

Đọc bản vẽ kết cấu

Bản vẽ kết cấu thường phức tạp và đòi hỏi kiến thức kỹ thuật cao hơn. Nó mô tả chi tiết các bộ phận kết cấu của công trình như dầm, cột, móng và cách chúng liên kết với nhau. Đọc bản vẽ kết cấu đòi hỏi bạn phải chú ý đến các thông số về kích thước, chất liệu, và các chỉ dẫn thi công để đảm bảo công trình có khả năng chịu lực tốt.

Đọc bản vẽ hệ thống kỹ thuật

Các bản vẽ hệ thống kỹ thuật bao gồm hệ thống điện, nước, và các hệ thống phụ trợ khác. Những bản vẽ này giúp bạn xác định vị trí của các ống dẫn nước, dây điện, hệ thống thông gió, điều hòa, v.v. Để đọc bản vẽ này, bạn cần nắm rõ các ký hiệu của từng hệ thống và chú ý đến các chỉ dẫn kỹ thuật đi kèm.

>>> Xem thêm: Bản vẽ khảo sát địa hình: Tầm quan trọng và quy trình thực hiện chi tiết

Lợi ích của cách đọc bản vẽ xây dựng

Đảm bảo thi công chính xác: Hiểu bản vẽ giúp thi công đúng kỹ thuật, tránh sai sót, đảm bảo công trình đạt yêu cầu thiết kế.
Tiết kiệm thời gian và chi phí: Giảm thiểu sai sót, tránh việc phải sửa chữa, giúp tối ưu hóa tiến độ thi công và ngân sách.
Tăng tính minh bạch: Giúp các bên liên quan hiểu rõ trách nhiệm, giảm thiểu tranh chấp và mâu thuẫn trong quá trình thi công.
Giảm rủi ro an toàn: Đọc bản vẽ đúng cách giúp thi công an toàn, tránh các tai nạn và sự cố không mong muốn.
Tối ưu hóa công trình: Hiểu bản vẽ giúp phát hiện điểm cải tiến, nâng cao hiệu quả và chất lượng công trình.
Cải thiện kỹ năng chuyên môn: Thành thạo đọc bản vẽ là lợi thế cạnh tranh, mở rộng cơ hội nghề nghiệp trong ngành xây dựng.

>>> Xem thêm: Cách đọc bản đồ địa hình: Hướng dẫn chi tiết và chính xác

Lưu ý quan trọng của cách đọc bản vẽ xây dựng

Luôn kiểm tra tỷ lệ và kích thước: Khi đọc bất kỳ bản vẽ nào, việc kiểm tra tỷ lệ là rất quan trọng để tránh hiểu sai kích thước thực tế của công trình.
Lưu ý các chú thích và chỉ dẫn: Đừng bỏ qua các phần chú thích nhỏ trên bản vẽ, vì chúng có thể chứa các thông tin quan trọng về yêu cầu kỹ thuật và vật liệu.
Sử dụng bản vẽ kết hợp: Khi thi công, bạn cần kết hợp nhiều loại bản vẽ để có cái nhìn tổng thể về công trình. Điều này giúp đảm bảo mọi phần của công trình được thực hiện đồng nhất và chính xác.

Cách đọc bản vẽ xây dựng là một kỹ năng không thể thiếu đối với bất kỳ ai tham gia vào quá trình thi công và quản lý xây dựng. Việc hiểu rõ các loại bản vẽ, ký hiệu và tỷ lệ sẽ giúp bạn nắm bắt được toàn bộ thông tin cần thiết để thực hiện dự án một cách chính xác, tránh những sai sót đáng tiếc trong quá trình thi công. Việt Thanh Group tự hào là đơn vị hàng đầu trong việc cung cấp các dịch vụ cho thuê thiết bị đo đạc với đội ngũ nhân viên hỗ trợ chuyên nghiệp trên toàn quốc.
