Việc cập nhật biến động đất đai trên MV8i là bước quan trọng trong công tác quản lý hồ sơ địa chính và xây dựng bản đồ hiện trạng sử dụng đất. MicroStation V8i (MV8i) là phần mềm CAD mạnh mẽ được ứng dụng rộng rãi trong ngành địa chính nhờ khả năng hiển thị dữ liệu bản đồ chính xác, tương thích cao với hệ thống thông tin địa lý (GIS) và và công cụ hỗ trợ như máy định vị 2 tần số RTK để đảm bảo dữ liệu chính xác. Hãy cùng Việt Thanh Group tìm hiểu về cập nhật biến động đất đai trên MV8i.

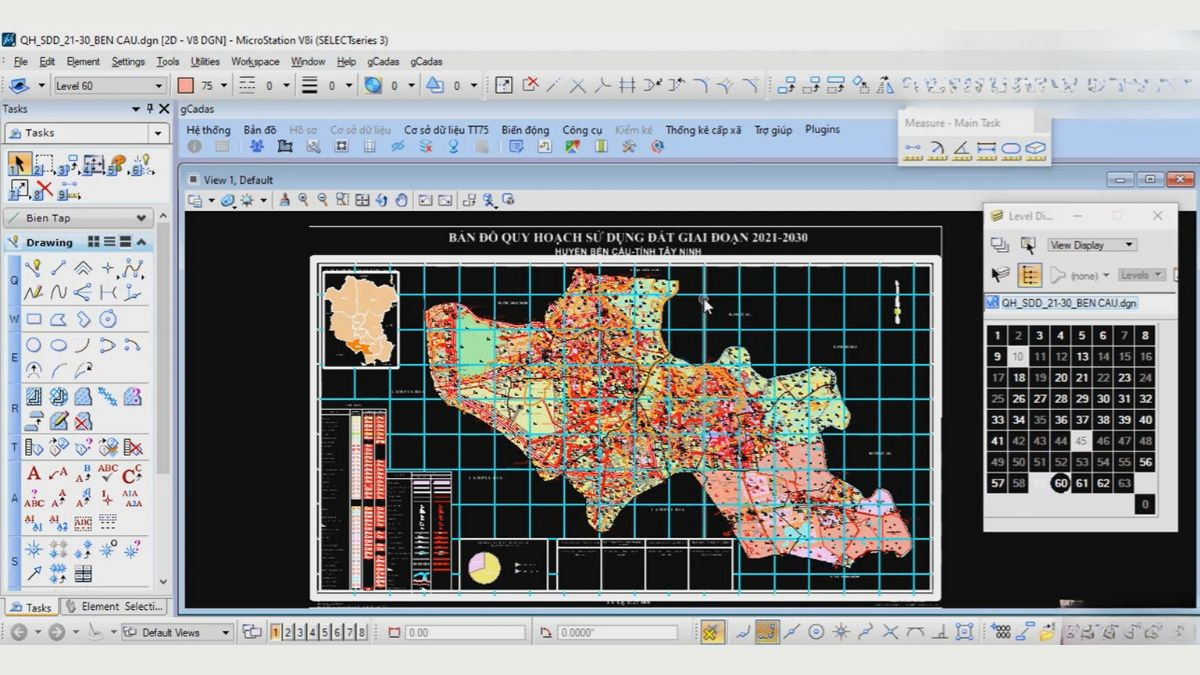

Cập nhật biến động đất đai trên MV8i

Cập nhật biến động đất đai trên MV8i
Cập nhật biến động đất đai trên MV8i

Trước khi cập nhật, bạn cần chuẩn bị đầy đủ:

  • Bản đồ gốc (bản đồ địa chính hiện hành) ở định dạng *.dgn.
  • Hồ sơ kỹ thuật thửa đất thay đổi (chia tách, hợp thửa, chuyển mục đích…).
  • Thông tin pháp lý đi kèm như quyết định cấp sổ, biên bản đo đạc, bản đồ hiện trạng biến động.

Đảm bảo các file dữ liệu đã được kiểm tra hệ tọa độ (thường dùng VN-2000) và mã hóa đúng theo quy chuẩn địa chính.

  • Khởi động phần mềm MicroStation V8i.
  • Mở bản đồ gốc bằng lệnh File → Open và chọn đúng file *.dgn cần cập nhật.
  • Sử dụng Reference Manager để liên kết các bản đồ phụ hoặc lớp dữ liệu tham chiếu.

Quá trình cập nhật có thể bao gồm:

Vẽ lại thửa đất bị biến động

  • Sử dụng công cụ Place SmartLine hoặc Place Shape để vẽ lại hình dạng thửa mới.
  • Dùng lệnh Modify Element để hiệu chỉnh kích thước hoặc tọa độ chính xác theo số liệu đo đạc.

Xóa hoặc điều chỉnh thửa cũ

  • Nếu là trường hợp chia tách thửa, hãy xóa đường ranh cũ và vẽ thêm đường ranh mới.
  • Nếu là hợp thửa, hãy xóa toàn bộ đường ranh nội bộ và tạo một thửa lớn thay thế.

Cập nhật thông tin thuộc tính thửa đất

  • Sử dụng công cụ Text hoặc Edit Text để điều chỉnh các thông tin như: số thửa, số tờ, diện tích, loại đất…
  • Nếu phần mềm có tích hợp với cơ sở dữ liệu, thực hiện lệnh Attach Tags hoặc cập nhật thông qua bảng thông tin.

Việc cập nhật biến động đất đai trên phần mềm MicroStation V8i (MV8i) đòi hỏi độ chính xác cao trong từng chi tiết. Khi kết hợp với thiết bị đo đạc hiện đại như Máy GNSS RTK Satlab Freyja, người dùng dễ dàng thu thập tọa độ ranh giới thửa đất một cách chính xác và ổn định. Sau khi nhập dữ liệu vào MV8i, cần kiểm tra tính đóng kín của thửa, độ khớp lớp, và đảm bảo diện tích đúng như đo thực tế.

>>>Xem thêm: Hướng dẫn chuyển bản đồ từ Cad sang MicroStation V8i chi tiết, dễ hiểu

Kiểm tra và lưu bản đồ cập nhật biến động đất đai trên MV8i

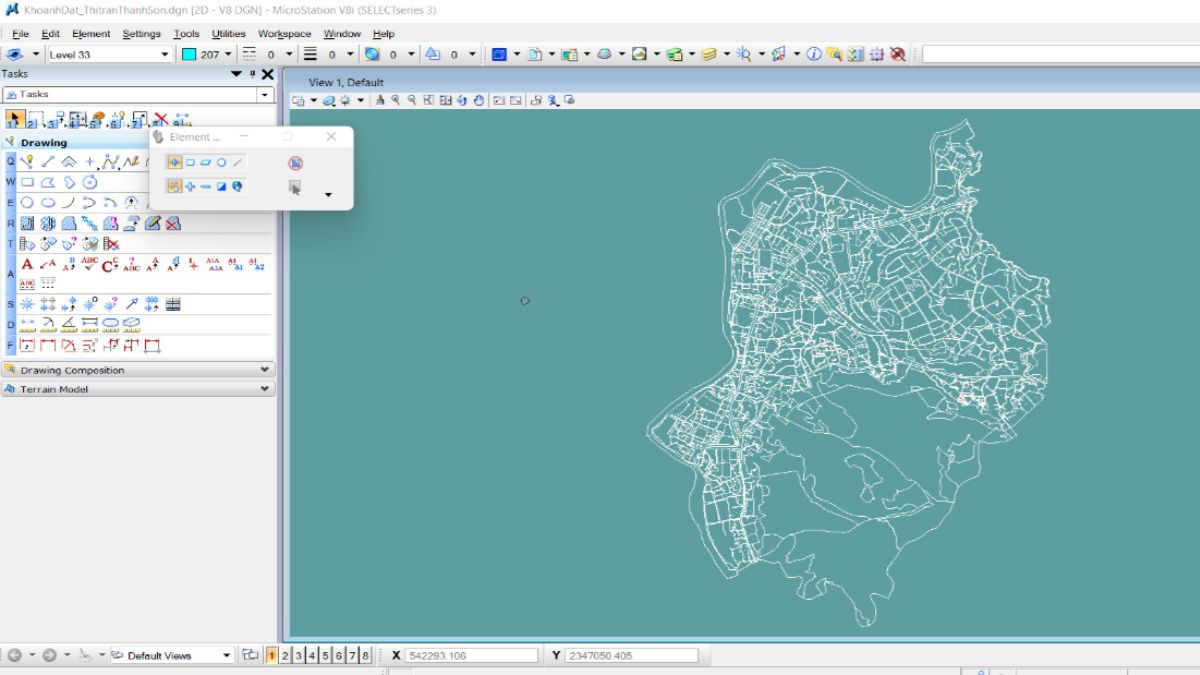

Cập nhật biến động đất đai trên MV8i
Cập nhật biến động đất đai trên MV8i

Sau khi đã hoàn tất việc chỉnh sửa, cập nhật các thửa đất mới theo đúng hồ sơ biến động, việc kiểm tra lại bản đồ là bước không thể bỏ qua. Nó giúp đảm bảo tính chính xác kỹ thuật và tránh những sai sót ảnh hưởng đến việc thẩm định hoặc phê duyệt sau này.

Kiểm tra độ đóng kín thửa đất và dữ liệu kỹ thuật

  • Trước hết, hãy kiểm tra tính đóng kín của từng thửa đất bằng cách dùng công cụ “Element Info” hoặc tính năng đo diện tích trực tiếp trên phần mềm. Các thửa phải đảm bảo không bị hở ranh, không có điểm rơi tự do, hoặc góc dư thừa gây sai lệch kết quả đo đạc.
  • Đối chiếu lại diện tích thực tế với số liệu trong hồ sơ kỹ thuật để đảm bảo độ chênh lệch nằm trong giới hạn cho phép (thường dưới 0.2m²).
  • Kiểm tra xem có đối tượng nào vẽ trùng lớp, nhầm lớp (layer) hay không, đặc biệt với đường thửa, mốc ranh, văn bản và ghi chú thuộc tính.

Sử dụng lệnh Validate Geometry

  • Mở menu Tools → Validate Geometry để phần mềm tự động phát hiện các lỗi hình học như: đường không khép kín, đối tượng bị trùng, thiếu điểm đầu – cuối…
  • Đây là công cụ cực kỳ hữu ích để phát hiện lỗi kỹ thuật trước khi in ấn hoặc gửi bản đồ đi thẩm định.
  • Nếu phát hiện lỗi, nên quay lại xử lý trực tiếp bằng các công cụ Modify Element, Delete Vertex, hoặc Snap đúng tọa độ.

Lưu và đặt tên bản đồ theo quy chuẩn

  • Sau khi hoàn toàn chắc chắn bản đồ đã chính xác, tiến hành lưu file bằng lệnh File → Save As.
  • Chọn nơi lưu trữ phù hợp (ví dụ: thư mục Biến Động/2025/) và đặt tên file rõ ràng theo chuẩn như:
  • Việc đặt tên file có hệ thống sẽ giúp quản lý dễ dàng hơn, đồng thời tiện lợi trong tra cứu và đồng bộ lên hệ thống cơ sở dữ liệu đất đai.

Việc tuân thủ nghiêm ngặt các bước kiểm tra và lưu trữ này sẽ giúp bạn đảm bảo bản đồ biến động không xảy ra lỗi kỹ thuật, đạt yêu cầu trong quá trình thẩm định, phê duyệt và lưu trữ lâu dài. Đừng quên tạo thêm một bản sao lưu dự phòng đề phòng tình huống mất dữ liệu trong quá trình gửi file hoặc chia sẻ nội bộ.

Sử dụng Máy GNSS RTK Satlab SL7 trong công tác đo đạc địa chính mang lại dữ liệu đầu vào chất lượng cao cho quá trình cập nhật biến động đất đai trong MV8i. Nhờ khả năng định vị nhanh và ổn định, Satlab SL7 giúp xác định chính xác từng điểm góc ranh giới và mốc tọa độ. Khi cập nhật trong MV8i, cần thiết lập đúng hệ tọa độ VN-2000 theo vùng múi địa phương.

>>>Xem thêm: Ghép mảnh bản đồ trên MicroStation V8i – Hướng dẫn chi tiết

Xuất bản đồ phục vụ thẩm định và lưu trữ

  • Xuất sang định dạng PDF, *.dwg hoặc *.shp (nếu tích hợp GIS).
  • Kèm theo hồ sơ kỹ thuật để nộp lên hệ thống quản lý đất đai tại văn phòng đăng ký đất đai cấp huyện/tỉnh.

Mẹo kỹ thuật khi cập nhật biến động đất đai trên MV8i

Cập nhật biến động đất đai là một bước quan trọng trong quy trình quản lý bản đồ địa chính số. Để đảm bảo độ chính xác và tránh sai sót trong quá trình thực hiện trên phần mềm MicroStation V8i (MV8i), người dùng cần nắm rõ các nguyên tắc kỹ thuật sau:

Luôn sao lưu bản đồ gốc trước khi thao tác

Trước khi thực hiện bất kỳ thay đổi nào trên bản đồ hiện trạng, bạn cần tạo bản sao lưu (backup) của file gốc. Việc này giúp dễ dàng khôi phục dữ liệu khi gặp lỗi thao tác hoặc phần mềm xảy ra sự cố trong quá trình chỉnh sửa. Đặt tên file sao lưu theo quy ước như TL1_goc_2025.dgn để dễ quản lý.

Dùng Layer đúng chuẩn theo quy định

Trong MV8i, mỗi lớp (layer) đại diện cho một đối tượng địa lý khác nhau. Việc phân lớp đúng chuẩn sẽ giúp bản đồ hiển thị rõ ràng và dễ kiểm soát. Ví dụ:

  • Layer 1: Đất ở (ONT)
  • Layer 2: Đất nông nghiệp (LUC, BHK, NHK…)
  • Layer 3: Mốc ranh, cột mốc địa chính
  • Layer 4: Chỉ giới đường đỏ, đường giao thông
    Việc sai layer có thể dẫn đến việc tổng hợp dữ liệu sai lệch khi xuất bản đồ ra hệ thống quản lý đất đai.

Đặt tên thửa đất theo chuẩn dễ tra cứu

Tên thửa đất nên được đặt rõ ràng, thống nhất theo quy tắc: Số Tờ_Số Thửa – ví dụ 05_127, 03_092. Cách đặt tên này sẽ giúp dễ dàng tra cứu thửa đất, tìm kiếm thông tin, và đồng bộ dữ liệu lên phần mềm quản lý cơ sở dữ liệu đất đai như GCN hoặc Hồ sơ kỹ thuật số.

Dùng công cụ Snap và AccuDraw để vẽ chính xác

Trong quá trình vẽ hoặc chỉnh sửa ranh giới thửa đất, hãy bật tính năng Snap (bám điểm) để đảm bảo các đỉnh ranh khớp chính xác với điểm gốc. Kết hợp với AccuDraw, bạn có thể nhập chính xác góc và chiều dài cạnh, giúp đảm bảo các ranh giới được vẽ đúng theo tọa độ thực tế. Điều này rất quan trọng để tránh thửa bị lệch, sai diện tích hoặc không khép kín.

Thiết lập hệ tọa độ VN-2000 đúng vùng múi

Trước khi thực hiện bất kỳ thao tác cập nhật nào, hãy kiểm tra và thiết lập hệ tọa độ VN-2000 chuẩn theo vùng múi địa phương. Tùy theo tỉnh/thành phố, vùng múi có thể là 104°E, 105°E hoặc 106°E. Nếu cài sai hệ quy chiếu, bản đồ sẽ bị lệch vị trí hoàn toàn so với thực tế, gây hậu quả nghiêm trọng trong đo đạc và thẩm định.

Việc cập nhật biến động đất đai trên MV8i không chỉ giúp đảm bảo tính pháp lý cho hồ sơ địa chính mà còn tăng tính minh bạch và hiệu quả trong quản lý đất đai. Nếu bạn là kỹ thuật viên đo đạc, cán bộ địa chính hoặc đơn vị tư vấn, nắm vững quy trình cập nhật trên MV8i sẽ là một lợi thế lớn trong công việc chuyên môn.
