Hướng dẫn chi tiết cách bỏ hiển thị lưới trong MV8i

Trong quá trình thiết kế bản vẽ bằng MicroStation V8i (MV8i), lưới hiển thị (grid) thường xuất hiện mặc định để hỗ trợ căn chỉnh các đối tượng trong bản vẽ. Tuy nhiên, nhiều khi lưới lại trở thành vật cản gây rối mắt, đặc biệt khi bạn cần xuất bản vẽ sang PDF hoặc in ấn. Việc tắt hiển thị lưới sẽ giúp bản vẽ trở nên sạch sẽ, trực quan và chuyên nghiệp hơn và công cụ hỗ trợ cho công tác đo đạc như máy GNSS RTK. Hãy cùng Việt Thanh Group tìm hiểu về cách bỏ hiển thị lưới trong MV8i.

Cách bỏ hiển thị lưới trong MV8i chi tiết nhất

Sử dụng menu View để tắt lưới

Đây là cách truyền thống, đơn giản và phù hợp cho cả người mới bắt đầu:

Mở bản vẽ trong MicroStation V8i (MV8i).
Trên thanh menu, chọn View → Grid.
Trong menu Grid, bỏ chọn mục “Show Grid”.

Sau khi thực hiện, lưới sẽ biến mất ngay lập tức khỏi màn hình, giúp bạn tập trung vào các chi tiết bản vẽ, giảm sự rối mắt, đặc biệt khi làm việc với các bản vẽ có nhiều chi tiết nhỏ hoặc khi chuẩn bị xuất bản vẽ sang PDF, in A1/A3. Đây là thao tác cơ bản nhưng rất hiệu quả, đảm bảo bản vẽ gọn gàng và trực quan hơn.

Sử dụng phím tắt Ctrl + G để bật/tắt lưới nhanh

Nếu bạn muốn thao tác nhanh chóng và tiết kiệm thời gian, MV8i cung cấp phím tắt tiện lợi:

Nhấn Ctrl + G để bật hoặc tắt lưới ngay lập tức mà không cần vào menu.
Phím tắt này đặc biệt hữu ích khi:
- Làm việc với nhiều bản vẽ cùng lúc.
- Cần chỉnh sửa chi tiết và muốn quan sát rõ ràng mà không bị lưới chi phối.
- Thường xuyên xuất bản vẽ hoặc in ấn, giúp bạn tắt lưới nhanh mà không phải thao tác nhiều bước.

Sử dụng phím tắt giúp tối ưu hiệu suất làm việc, đặc biệt trong các dự án lớn, nơi thời gian và độ chính xác là yếu tố quan trọng.

Tùy chỉnh lưới bằng Settings

Trong MV8i, bạn không nhất thiết phải tắt lưới hoàn toàn. Bạn có thể tùy chỉnh chế độ hiển thị lưới để vừa giữ lưới hỗ trợ căn chỉnh, vừa không gây rối mắt:

Truy cập Workspace → Preferences → Design File.

Chọn Grid Settings để mở các tùy chọn lưới.

Tại đây, bạn có thể:

Thay đổi khoảng cách lưới (Grid Spacing) để lưới không quá dày hoặc quá thưa.
Chọn màu sắc lưới sao cho dễ quan sát nhưng không chiếm ưu thế so với chi tiết bản vẽ.
Thay đổi kiểu đường lưới (chấm, nét liền, nét đứt) để phù hợp với nhu cầu thiết kế.

Việc tùy chỉnh lưới giúp bạn giữ được chức năng căn chỉnh mà vẫn đảm bảo bản vẽ trực quan, dễ nhìn, đặc biệt khi làm việc với bản vẽ phức tạp hoặc xuất bản vẽ cho khách hàng.

Khi thực hiện biên tập và xử lý dữ liệu đo từ Thiết bị GNSS RTK Hi-Target iRTK 5 trong phần mềm MicroStation V8i, người dùng thường cần hiển thị các điểm tọa độ, đường ranh giới hoặc khu vực đo chi tiết. Trong quá trình này, việc bỏ hiển thị lưới (Grid) là cần thiết để màn hình làm việc trở nên thoáng hơn, giúp quan sát rõ ràng các điểm đo và đường nối mà không bị che khuất bởi các đường kẻ nền.

>>>Xem thêm: Tách lớp bản đồ trong Mv8i: Hướng dẫn chi tiết từ A đến Z

Lưới trong MV8i là gì và tại sao cần bỏ hiển thị

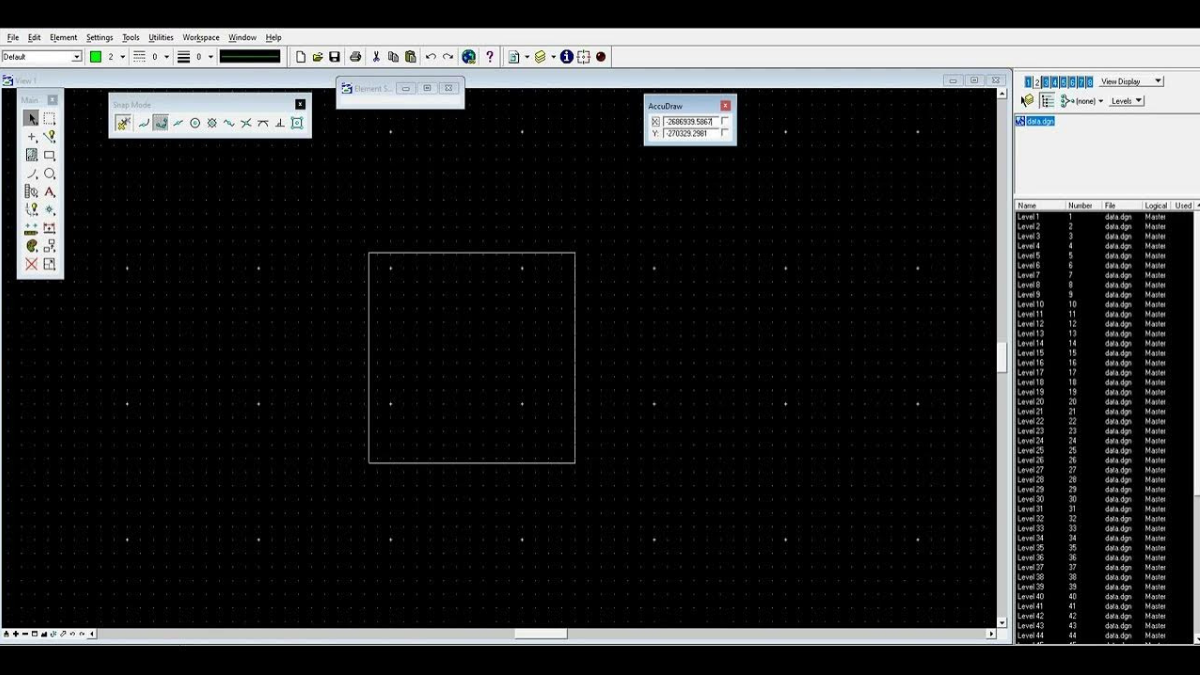

Trong phần mềm MicroStation V8i (MV8i), lưới (Grid) là một hệ thống các đường kẻ dọc và ngang được hiển thị trên nền màn hình làm việc. Chức năng chính của lưới là hỗ trợ người dùng căn chỉnh đối tượng, đo khoảng cách tương đối, và định vị chính xác các chi tiết trong quá trình thiết kế bản vẽ kỹ thuật.

Lưới thường được hiển thị dưới dạng các đường mảnh, màu nhạt và nằm ở chế độ nền, giúp người thiết kế dễ dàng kiểm soát bố cục tổng thể của bản vẽ. Tuy nhiên, trong quá trình làm việc thực tế, việc bật lưới liên tục không phải lúc nào cũng cần thiết, thậm chí đôi khi còn gây ra những bất tiện sau:

Làm giảm khả năng quan sát chi tiết nhỏ
Khi bản vẽ chứa nhiều chi tiết phức tạp hoặc các đường nét mảnh, hệ thống lưới dày đặc có thể khiến người dùng khó tập trung vào các đối tượng chính. Các đường lưới dễ hòa lẫn với đường vẽ thật, gây rối mắt và làm giảm độ rõ ràng của hình ảnh hiển thị trên màn hình.

Ảnh hưởng đến chất lượng bản in và file xuất
Trong quá trình xuất bản vẽ sang PDF hoặc in khổ giấy lớn (A1, A3), nếu không tắt lưới, các đường kẻ nền này có thể xuất hiện trên bản in. Điều này khiến bản vẽ trông rối mắt, thiếu chuyên nghiệp và có thể gây nhầm lẫn cho người xem khi phân biệt giữa lưới và các đường kỹ thuật thật.

Giảm tính thẩm mỹ trong bản vẽ trình bày
Với những bản vẽ dùng để trình bày cho khách hàng hoặc đối tác, tính trực quan và thẩm mỹ là yếu tố quan trọng. Lưới xuất hiện trong các bản trình bày như vậy thường bị xem là dư thừa, làm mất sự tinh gọn, chuyên nghiệp và ảnh hưởng đến ấn tượng chung về sản phẩm thiết kế.

Chính vì vậy, việc tắt lưới khi không cần thiết là một thao tác quan trọng mà người dùng MicroStation nên thực hiện thường xuyên. Nó không chỉ giúp màn hình làm việc trở nên thoáng và dễ quan sát hơn, mà còn đảm bảo rằng bản vẽ in ra hoặc xuất file luôn rõ ràng, chuyên nghiệp và đúng chuẩn kỹ thuật.

Việc bật/tắt lưới có thể được thực hiện nhanh chóng thông qua thanh công cụ View Attributes, nơi người dùng chỉ cần bỏ chọn tùy chọn “Grid” là có thể ẩn toàn bộ hệ thống lưới khỏi giao diện làm việc.

Trong quá trình nhập và biên tập dữ liệu từ máy toàn đạc điện tử Sokkia iX-1200/600 series vào MicroStation V8i, việc hiển thị lưới có thể khiến giao diện làm việc trở nên rối mắt, đặc biệt khi bản vẽ có mật độ điểm đo dày hoặc nhiều chi tiết công trình phức tạp.

>>>Xem thêm: Không gán thông tin địa chính trên MV8i: Nguyên nhân, cách khắc phục

Lưu ý khi bỏ hiển thị lưới trong MV8i

Việc tắt lưới chỉ ảnh hưởng đến màn hình hiển thị, không làm thay đổi kích thước, vị trí hoặc tỷ lệ của đối tượng trong bản vẽ.
Nếu cần, bạn vẫn có thể bật lưới trở lại để đối chiếu hoặc căn chỉnh các chi tiết trong quá trình thiết kế.
Khi xuất bản vẽ sang PDF hoặc in, nên tắt lưới trước, đảm bảo bản in sạch sẽ và chuyên nghiệp.

Lợi ích của việc bỏ hiển thị lưới

Việc bỏ lưới trong MV8i mang lại nhiều lợi ích thiết thực:

Bản vẽ gọn gàng, dễ quan sát: Loại bỏ các đường lưới thừa, giúp bạn tập trung vào các chi tiết quan trọng.
Tiết kiệm thời gian xuất bản vẽ: Không cần chỉnh sửa bản vẽ hay xóa lưới trước khi in PDF.
Trình bày bản vẽ chuyên nghiệp: Khi gửi cho khách hàng hoặc đối tác, bản vẽ trông sạch sẽ, trực quan và thẩm mỹ hơn.
Dễ dàng thao tác và chỉnh sửa: Khi lưới không hiển thị, việc di chuyển, xoay hay phóng to thu nhỏ chi tiết trở nên dễ dàng hơn.

Mẹo tối ưu khi làm việc với lưới trong MV8i

Khi thiết kế chi tiết, tắt lưới để quan sát rõ hơn.
Khi cần căn chỉnh chính xác, bật lưới tạm thời hoặc sử dụng snap to grid.
Lưu cấu hình lưới yêu thích trong Settings để dễ dàng bật/tắt theo dự án.

Việc bỏ hiển thị lưới trong MV8i là một thao tác đơn giản nhưng rất quan trọng để nâng cao hiệu quả và tính chuyên nghiệp của bản vẽ. Bất kể bạn là kỹ sư, kiến trúc sư hay sinh viên ngành xây dựng, thao tác này sẽ giúp bạn tập trung vào chi tiết, tiết kiệm thời gian và trình bày bản vẽ đẹp mắt hơn.
