Phân cấp lưới khống chế trắc địa: Hướng dẫn chi tiết

Phân cấp lưới khống chế trắc địa là nền tảng quan trọng giúp toàn bộ hoạt động đo đạc, bản đồ và trắc địa công trình được triển khai chính xác và thống nhất. Việc hiểu rõ từng cấp lưới, cách hình thành và chức năng của chúng không chỉ giúp kỹ sư kiểm soát tốt dữ liệu tọa độ – độ cao mà còn tối ưu quy trình khảo sát ngoài thực địa. Trong bối cảnh các thiết bị GNSS RTK và hệ thống trạm CORS phát triển mạnh, nắm vững phân cấp lưới khống chế trắc địa càng trở nên cần thiết để đảm bảo mỗi phép đo, mỗi bản đồ và từng hạng mục công trình đều đạt chuẩn chất lượng cao nhất.

Phân cấp lưới khống chế trắc địa là gì?

Phân cấp lưới khống chế trắc địa: Hướng dẫn chi tiết — Phân cấp lưới khống chế trắc địa là gì?

Phân cấp lưới khống chế trắc địa là một nguyên tắc cơ bản và bắt buộc trong ngành đo đạc bản đồ, nhằm xây dựng hệ thống các điểm mốc có vị trí chính xác (tọa độ mặt bằng và/hoặc độ cao) trên phạm vi rộng lớn, từ cấp Quốc gia đến cấp công trình chi tiết. Mục đích cốt lõi của việc phân cấp là đảm bảo nguyên tắc “Đo từ tổng thể đến chi tiết”, theo đó, độ chính xác của các điểm cấp cao sẽ là cơ sở pháp lý và kỹ thuật để xác định vị trí cho các điểm cấp thấp hơn, tạo nên một hệ thống đồng nhất và tin cậy.

Định nghĩa và vai trò của lưới khống chế

Lưới khống chế trắc địa (Geodetic Control Network) là tập hợp các điểm mốc cố định trên mặt đất, được đo đạc, tính toán và xác định vị trí với độ chính xác cao. Chúng đóng vai trò là “khung xương” không gian, là nền tảng khởi đo cho mọi công tác trắc địa và bản đồ, từ đo vẽ địa hình, định vị công trình, đến xây dựng cơ sở dữ liệu địa chính.

Nguyên tắc phân cấp: đo từ tổng thể đến chi tiết

Nguyên tắc “đo từ tổng thể đến chi tiết” được áp dụng thông qua việc phân cấp để:

Kiểm soát sai số: Các điểm lưới cấp cao được đo đạc bằng phương pháp và các thiết bị GNSS RTK Hi-Target như: GNSS RTK Hi-Target V200, GNSS RTK Hi-Target V500,… Sau đó, các điểm cấp thấp sẽ được xác định vị trí bằng cách nội suy hoặc đo nối từ các điểm cấp cao.
Ngăn chặn tích lũy sai số: Việc giới hạn sai số ở cấp cao giúp sai số không bị tích lũy và lan truyền sang các cấp thấp hơn khi triển khai đo đạc chi tiết, đảm bảo toàn bộ hệ thống có độ chính xác đồng đều và thống nhất.

Cấu trúc phân cấp lưới khống chế cơ bản

Theo quy phạm kỹ thuật trắc địa hiện hành của Việt Nam, lưới khống chế được phân chia thành nhiều hạng hoặc cấp độ khác nhau, điển hình gồm ba tầng cấp chính sau:

Cấp I: Lưới khống chế cơ sở Quốc gia (Lưới hạng cao)

Đặc điểm: Bao gồm các điểm có độ chính xác cao nhất (thường là Hạng I, Hạng II, hoặc các lưới GPS/GNSS cơ sở).
Mục đích: Là mạng lưới xương sống, tạo ra hệ quy chiếu tọa độ và độ cao thống nhất trên toàn lãnh thổ (như hệ VN-2000). Đây là cơ sở pháp lý và kỹ thuật cao nhất.
Phạm vi: Trải rộng trên quy mô Quốc gia hoặc liên tỉnh.

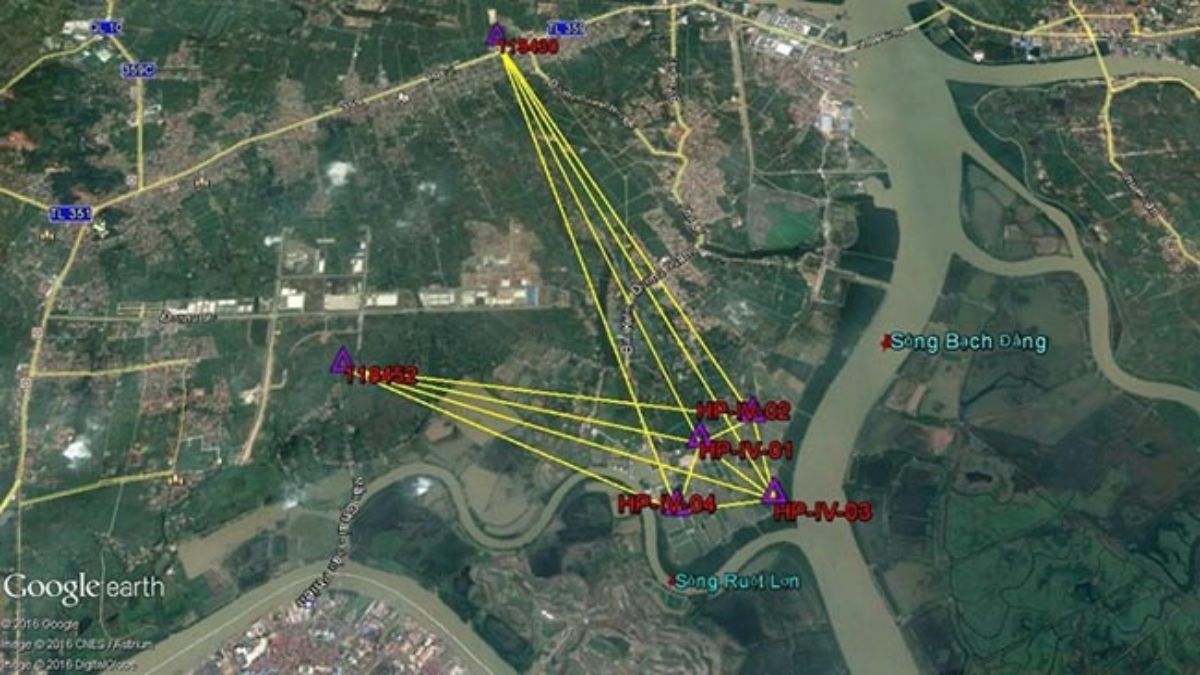

Cấp II: Lưới khống chế kỹ thuật cơ sở (Lưới trung gian)

Đặc điểm: Độ chính xác trung bình (thường là Hạng III, Hạng IV). Mật độ điểm dày hơn so với lưới cấp I.
Mục đích: Làm dày mạng lưới cấp I để tạo ra mật độ điểm đủ lớn, thuận tiện cho việc triển khai đo đạc chi tiết ở cấp địa phương (huyện, xã).
Thiết lập: Được đo nối trực tiếp từ các điểm lưới cấp I.

Cấp III: Lưới khống chế đo vẽ (Lưới chi tiết)

Đặc điểm: Độ chính xác thấp nhất trong hệ thống, được bố trí dày đặc trên khu vực nghiên cứu.
Mục đích: Là các điểm được sử dụng trực tiếp để đo vẽ chi tiết các đối tượng địa hình, địa vật, và các thửa đất phục vụ cho việc thành lập bản đồ địa chính hoặc bản đồ địa hình tỷ lệ lớn.
Thiết lập: Được đo nối hoặc nội suy từ các điểm lưới cấp II.

Sự phân cấp chặt chẽ này đảm bảo rằng mọi công trình hoặc thửa đất được đo đạc, dù ở khu vực nào, cũng đều được gán tọa độ một cách chính xác và đồng nhất theo hệ tọa độ Quốc gia, từ đó đảm bảo tính pháp lý và khoa học cho mọi sản phẩm bản đồ.

>>> Xem thêm: Hướng dẫn bình sai lưới mặt bằng trên DPSurvey chi tiết, dễ hiểu

Vì sao cần phải phân cấp lưới khống chế trắc địa?

Phân cấp lưới khống chế trắc địa là một yêu cầu kỹ thuật và pháp lý bắt buộc trong mọi công tác đo đạc bản đồ, quản lý đất đai. Nguyên tắc này được tóm gọn trong định luật cơ bản của ngành: “Đo từ tổng thể đến chi tiết” (Measuring from Whole to Part). Việc phân cấp không chỉ mang ý nghĩa tổ chức mà còn là cơ chế cốt lõi để đảm bảo tính khoa học, độ chính xác và tính kinh tế của toàn bộ hệ thống tọa độ Quốc gia.

Kiểm soát và ngăn chặn tích lũy sai số (yếu tố kỹ thuật)

Đây là lý do quan trọng nhất mang tính quyết định về mặt kỹ thuật. Lưới khống chế được phân cấp nhằm tạo ra cơ chế kiểm soát sai số chặt chẽ:

Giới hạn sai số khởi đo: Các điểm lưới cấp cao nhất (Hạng I, Hạng II) được xác định bằng các phương pháp đo đạc phức tạp và thiết bị có độ chính xác cực cao như máy GNSS RTK Hi-Target iRTK5. Độ chính xác này được kiểm tra nghiêm ngặt và giới hạn ở mức tối thiểu.
Chống lan truyền sai số: Nếu không có phân cấp, các sai số nhỏ phát sinh trong quá trình đo đạc chi tiết (Cấp III) có thể bị tích lũy và lan truyền ngược lên, làm sai lệch vị trí của các điểm lưới cơ sở. Việc đo nối từ các điểm cấp cao đã được kiểm định độ chính xác sẽ “ghìm” sai số lại, đảm bảo sai số đo chi tiết không ảnh hưởng đến lưới tổng thể.
Đảm bảo tính đồng nhất: Nguyên tắc này đảm bảo rằng toàn bộ mạng lưới, dù lớn hay nhỏ, đều có độ chính xác thống nhất và nằm trong giới hạn cho phép của quy phạm.

Đảm bảo tính pháp lý và quy chiếu thống nhất

Lưới khống chế cấp cao đóng vai trò là cơ sở pháp lý cho toàn bộ dữ liệu.

Liên kết với hệ tọa độ Quốc gia: Lưới khống chế cấp I và II là cơ sở để thiết lập và duy trì Hệ tọa độ và độ cao Quốc gia (ví dụ: Hệ VN-2000). Mọi dữ liệu đo đạc chi tiết (Cấp III) đều phải được quy chiếu và liên kết với hệ thống này.
Tính liên thông của dữ liệu: Nhờ nguyên tắc phân cấp, các công trình hoặc các thửa đất được đo đạc ở các địa phương, các thời điểm khác nhau vẫn có thể được ghép nối và sử dụng chung trên một nền bản đồ thống nhất, loại bỏ tình trạng bản đồ “chắp vá” hoặc không đồng bộ về mặt tọa độ.

Tối ưu hóa hiệu quả và chi phí đo đạc (yếu tố kinh tế)

Phân cấp giúp tối ưu hóa nguồn lực cho từng cấp độ công việc:

Sử dụng thiết bị hợp lý: Việc phân cấp cho phép sử dụng máy GNSS RTK Hi-Target vRTK và phương pháp tính toán phức tạp, đắt tiền, chỉ giới hạn cho lưới cơ sở (Cấp I). Đối với lưới chi tiết (Cấp III), nơi cần mật độ điểm dày đặc, có thể sử dụng các phương pháp đơn giản và kinh tế hơn, nhưng vẫn đảm bảo độ chính xác nhờ việc khởi đo từ lưới cấp cao.
Linh hoạt triển khai: Các kỹ sư trắc địa có thể dễ dàng triển khai đo đạc ở mọi quy mô, từ một công trình nhỏ đến một dự án liên tỉnh, bằng cách dựa vào điểm khống chế có sẵn ở cấp độ phù hợp nhất, tiết kiệm thời gian và chi phí chuẩn bị mặt bằng đo đạc.

>>> Xem thêm: Khám phá vai trò của Bim và GIS: Giải pháp toàn diện cho ngành xây dựng 4.0

Phân cấp lưới khống chế trắc địa không chỉ là kiến thức mang tính lý thuyết mà là hệ thống cốt lõi quyết định độ chính xác và độ tin cậy của toàn bộ dữ liệu trắc địa. Khi áp dụng đúng quy trình, tuân thủ chuẩn quốc gia và kết hợp công nghệ hiện đại, lưới khống chế trở thành “xương sống” giúp mọi dự án khảo sát, thiết kế hay thi công được triển khai an toàn, hiệu quả và nhất quán. Việc hiểu và vận dụng thành thạo phân cấp lưới khống chế vì thế chính là chìa khóa để nâng cao chất lượng công việc và khẳng định năng lực chuyên môn trong lĩnh vực trắc địa.
