Phần mềm HHmaps hỗ trợ khảo sát địa hình hiệu quả

05/06/2024
460 lượt xem

Phần mềm HHmaps là phần mềm trắc địa quan trọng thường được sử dụng nhiều trong công tác khảo sát địa hình giúp các kỹ sư bóc tách số liệu hiệu quả. Vậy phần mềm HHmaps có những công dụng gì? Hãy cùng Việt Thanh Group tìm hiểu qua bài viết dưới đây.

Phần mềm hhmaps

Tổng quan về phần mềm HHmaps

Phần mềm HHmaps là phần mềm xử lý số liệu khảo sát địa hình được nhiều kỹ sư tin dùng với nhiều ưu điểm nổi bật như:

  • Linh hoạt và dễ dàng trong công tác nhập số liệu. Thích ứng với nhiều dạng số liệu khảo sát đường bộ khác nhau. Đọc số liệu trực quan trên bảng, báo lỗi rõ ràng đánh dấu theo màu khác tại ô lỗi, format số liệu tự do.
  • Tính toán bình sai ra nhiều dạng số liệu cho các dạng lưới cụ thể, giảm thiểu thời gian nhập số liệu…Phần bình sai lưới mặt bằng, độ cao được xây dựng theo thuật toán ma trận thưa, nên số lượng điểm tính toán bình sai có thể đạt 20,000 đến 30,000 điểm.
  • Thời gian tính toán nhanh. In ấn bình sai với font chữ tiếng Việt, trình bày theo bảng, có thể chọn trang in.
  • Tính toán bình sai mặt bằng lựa chọn hai hệ tọa độ VN2000 và HN72.
  • Tích hợp phần mềm vẽ kỹ thuật để trực tiếp xử lý, in ấn bản vẽ như cắt dọc, cắt ngang, sơ đồ lưới…
  • Hỗ trợ chuyển đổi các hệ tọa độ. Hỗ trợ đưa số liệu khảo sát tuyến đường vào Google Earth…

>> Tải phần mềm hhmaps 2019 miễn phí TẠI ĐÂY

phần mềm hhmaps
Xử lý bình sai độ cao là tính năng nổi bật của phần mềm HHmaps

Tính năng nổi bật của phần mềm HHmaps

 1. Xử lý lưới khống chế trắc địa mặt bằng và độ cao bao gồm các tính năng:

  • Bình sai lưới mặt bằng
  • Thiết kế lưới, ước tính độ chính xác lưới mặt bằng
  • Bình sai lưới độ cao
  • Thiết kế lưới và ước tính độ chính xác lưới độ cao
  • Biên tập kết quả bình sai GPS
  • Chức năng nhập số liệu
  • Chức năng đọc số liệu
  • Chức năng ghi số liệu

2. Cấu trúc tệp số liệu: Số liệu được phân ra thành 2 dạng: dạng đặc biệt dạng tuyến đơn(phù hợp đối với lưới khống chế giao thông dạng tuyến), và dạng số liệu bất kỳ (hầu hết các phần mềm bình sai hiện nay theo định dạng này).

3. Vẽ lưới mặt bằng và độ cao không cần Autocad, có thể vẽ lưới mặt bằng và độ cao (lưới độ cao cần đưa thêm tọa độ điểm).

4. Báo cáo kết quả định dạng Word: Kết quả báo cáo theo đúng quy trình quy phạm hiện hành, đánh giá đầy đủ các sai số. Định dạng theo Microsoft Word (Rich text Format), dễ dàng biên tập và lập báo cáo hồ sơ địa hình; báo cáo kết quả theo ngôn ngữ tiếng Việt và tiếng Anh.

5. Tính tọa độ tim tuyến, tọa độ trắc ngang, cọc GPMB: Tính toán tọa độ tim tuyến từ tọa độ đỉnh, bán kính cong, chiều dài đoạn nối (cong chuyển tiếp), kết quả tính ra tất cả các điểm chi tiết theo khoảng cách lựa chọn, tọa độ tất cả các yếu tố đường cong. Xử lý số liệu đo chi tiết: Cho phép soạn thảo, chuyển đổi, tính toán kết quả đo đạc ngoài thực địa thông qua các máy trắc địa thành điểm có toạ độ.

6. Chuyển hệ tọa độ điểm như: chuyển hệ tọa độ VN2000 sang hệ tọa độ WGS-84 và ngược lại: gồm cả định dạng tọa độ trắc địa (B L H) và tọa độ vuông góc ( X Y H).

7. Trắc dọc trắc ngang như: Tính độ cao các điểm trắc ngang; Chức năng nhập, đọc ghi số liệu; Vẽ trắc dọc trắc ngang; Tính độ cao chi tiết các điểm tim tuyến.

phần mềm HHmaps
Phần mềm HHmaps là ứng dụng hỗ trợ khảo sát địa hình nổi bật

Các thanh chức năng chính trên phần mềm HHmaps

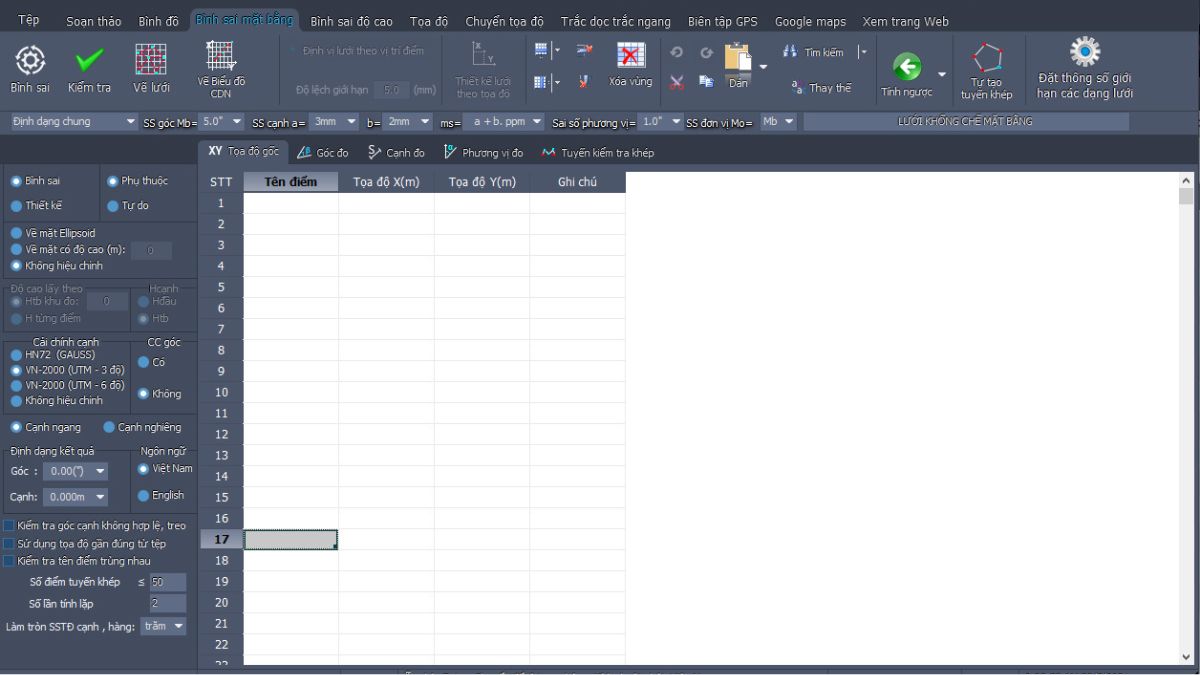

Giao diện phần mềm được thiết kế giống Office 2010 blue, Menu dạng dải băng (Ribbon), mỗi tab là ứng dụng riêng biệt; Trong đó, các tab menu phần mềm HHmaps gồm các chức năng sau:

  • Soạn thảo: soạn thảo văn bản, báo cáo kết quả xử lý lưới khống chế trắc địa, kết quả chuyển đổi hệ tọa độ, kết quả tính tọa độ tim tuyến… định dạng Microsoft office (RTF).
  • Bản vẽ: có tính năng biên tập bản vẽ, vẽ lưới bình sai mặt bằng và độ cao, thể hiện bản vẽ trắc dọc, trắc ngang, chuyển đổi bản vẽ sang định dạng Google Earth, chuyển đổi hệ tọa độ bản vẽ, load điểm lên bản vẽ, tạo mô hình bề mặt… định dạng AutoCAD (DWG).
  • Bình sai mặt bằng: gồm chức năng bình sai lưới mặt bằng, thiết kế ước tính độ chính xác lưới mặt bằng, biên tập bình sai GPS (theo mẫu 7 bảng).
  • Bình sai độ cao: có chức năng bình sai lưới độ cao, thiết kế ước tính độ chính xác lưới độ cao.
  • Tọa độ: Các chức năng tính toán tọa độ điểm mia nhập từ sổ đo và máy toàn đạc điện tử, tính năng tính tọa độ tim tuyến, tọa độ trắc ngang, tính chuyền tọa độ, tính tọa độ cực…
  • Chuyển đổi tọa độ: tính năng chủ yếu tính chuyển hệ tọa độ từ VN2000 sang WGS-84 và ngược lại, tính chuyển tọa độ trắc địa B L sang hệ tọa độ phẳng X Y và ngược lại, tính chuyển VN2000 sang HN72, tính chuyển các hệ tọa độ vuông góc phẳng…
  • Trắc dọc trắc ngang: tính độ cao trắc ngang từ số liệu đo, vẽ trắc dọc trắc ngang, tính độ cao chi tiết tim tuyến…

Bài viết trên đây của Việt Thanh Group cung cấp thông tin về phần mềm HHmaps hỗ trợ công tác khảo sát địa hình. Việt Thanh Group cũng là đơn vị cung cấp các thiết bị đo đạc chính hãng phục vụ công tác khảo sát địa chất, địa hình đến từ nhiều thương hiệu nổi tiếng trên Thế giới như: Hi-Target, Satlab...Quý khách có nhu cầu vui lòng liên hệ để được tư vấn và hỗ trợ nhanh nhất.
