So sánh máy kinh vĩ và máy thủy bình – Chức năng và ứng dụng

03/07/2024
209 lượt xem

Máy thủy tròn và máy kinh vĩ là một thiết bị thường xuyên được sử dụng trong công tác đo đạc. Chúng đóng vai trò quan trọng trong việc đảm bảo độ chính xác và hiệu quả của các công trình. Hãy cùng Việt Thanh Group tìm hiểu về máy kinh vĩ và máy thủy bình.

Giới thiệu về máy kinh vĩ và máy thủy bình

Máy kinh vĩ

Máy kinh vĩ là một thiết bị đo lường chính xác, chủ yếu được sử dụng để đo các góc ngang và góc đứng trong các công việc khảo sát và xây dựng. Thiết bị này có khả năng xoay 360 độ quanh trục đứng, cho phép người sử dụng đo lường chính xác và dễ dàng xác định các góc đo cần thiết cho công việc.

May-kinh-vi-va-may-thuy-binh-1
Hình ảnh thi công bằng máy kinh vĩ

Máy thủy bình

Máy thủy bình còn được gọi là máy thủy chuẩn, là công cụ dùng để đo đạc độ cao giữa các điểm trên mặt đất. Thiết bị này hoạt động dựa trên nguyên tắc mực nước, giúp xác định sự chênh lệch độ cao giữa các điểm với độ chính xác cao. Máy thủy bình được sử dụng phổ biến trong xây dựng để đảm bảo các công trình có độ cân bằng chính xác.

May-kinh-vi-va-may-thuy-binh-2

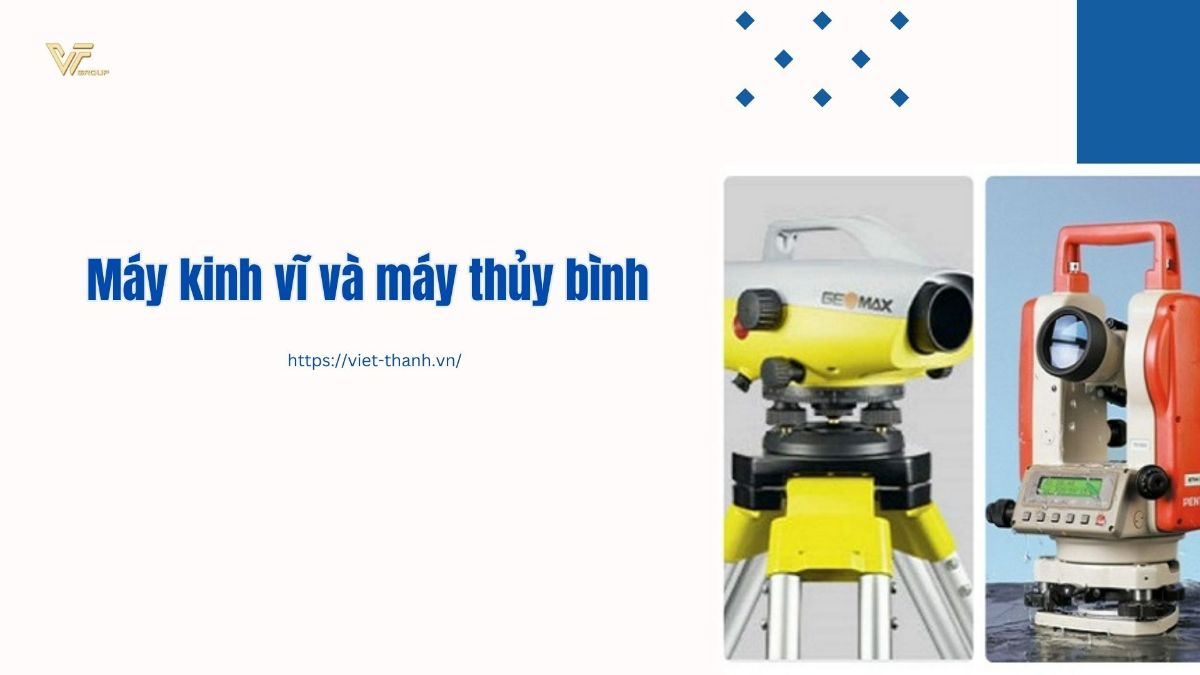

Hình ảnh máy thủy bình

Bảng so sánh máy kinh vĩ và máy thủy bình

Tiêu chí  Máy kinh vĩ Máy thủy bình
Chức năng Đo các góc nằm ngang và góc thẳng đứng.

 Dùng để xác định vị trí, phương hướng trong không gian 3D.

Đo chênh lệch độ cao giữa các điểm.

 Xác định mặt phẳng ngang của một mặt đất.

Nguyên lý hoạt động Sử dụng kính thiên văn với hệ thống đĩa chia độ để đo các góc chính xác.

 Góc nằm ngang và góc đứng được đo bằng hai vòng tròn chia độ riêng biệt.

– Sử dụng bọt nước và ống kính để thiết lập mặt phẳng ngang.

Dựa vào sự cân bằng của bọt nước để xác định độ cao của các điểm.

Ứng dụng chính Khảo sát địa hình để xác định phương hướng và tọa độ.

 Xây dựng công trình, đặc biệt là công trình có độ phức tạp cao.

 Đo đạc trong công tác trắc địa.

Khảo sát và đo đạc địa hình để xác định chênh lệch độ cao.

 Xây dựng công trình dân dụng, cầu đường.

Sử dụng trong các công việc đo lường mặt bằng.

Dạng máy Máy cơ học: Có bàn độ bằng kim loại và đọc số bằng kính lúp. ít dùng

Máy quang học: Bàn độ bằng thuỷ tinh, có thiết bị đọc số trực tiếp gắn trong máy. Được dùng nhiều

Máy số: thực hiện tự động, nhanh, kết nối với thiết bị khác, máy dùng nhiều

Máy tự động: Có hệ thống cân bằng tự động và bù trừ sai số

Máy điện tử: dùng pin, đo và lưu trữ dữ liệu trong thẻ nhớ và tia laser khi đo

Tính năng Tính hợp camera – khả năng zoom số 2X và 4X.

Lập bản đồ: xem được vị trí hiện tại trong bản đồ. Cho phép đánh dấu và chia sẻ Map với SMS /văn bản và e-mail.

Theo dõi nhóm: Thông qua việc chia sẻ thông tin với ít nhất 20 người.

Tính năng khác: tạo xuất file KML; chế độ góc; dữ liệu đăng nhập; tích hợp bộ lọc ống kính màu để tăng độ quan sát; màn hình hiển thị các lớp %

Lưu kết quả đo và trút ra máy tính bằng cáp

Có khả năng đo và hiện số đọc độ cao trên mia

Đo đơn và đo liên tục

Thành phần chính Kính thiên văn cho phép quan sát và nhắm chính xác vào điểm cần đo.

Đĩa chia độ ngang và đứng để đo các góc.

 Hệ thống cân bằng bọt thủy để xác định mức độ thẳng đứng và nằm ngang.

Chân đế có thể điều chỉnh để cân bằng máy.

Kính thiên văn giúp quan sát dọc theo trục ngang.

Ống nước hoặc bọt nước giúp xác định mặt phẳng ngang.

Chân đế có thể điều chỉnh để cân bằng máy.

Khả năng quan sát Có thể xoay 360 độ để quan sát toàn cảnh.

Kính thiên văn cho phép quan sát các điểm ở xa với độ chính xác cao.

Quan sát dọc theo trục ngang, có góc nhìn hạn chế hơn so với máy kinh vĩ.

Chủ yếu tập trung vào các điểm nằm trong cùng một mặt phẳng ngang.

Hạn chế Phức tạp hơn trong việc sử dụng và đòi hỏi người dùng có kỹ năng cao.

Cần thời gian để cài đặt và cân chỉnh trước khi đo đạc.

Chỉ đo được chênh lệch độ cao, không đo được góc.

Độ chính xác thấp hơn so với máy kinh vĩ trong các công việc đo lường chi tiết..

Sản phẩm Máy kinh vĩ điện tử TOPCON DT-209 Máy thủy bình HI-TARGET HT32

Ứng dụng của máy kinh vĩ và máy thủy bình

Ứng dụng của máy kinh vĩ

  • Khảo sát địa hình: Máy kinh vĩ giúp đo lường các góc độ và khoảng cách, hỗ trợ việc lập bản đồ địa hình và xác định vị trí công trình.
  • Lập dự án xây dựng: Đo đạc chính xác các góc để đảm bảo các dự án xây dựng được thực hiện đúng kế hoạch và yêu cầu kỹ thuật.
  • Thi công đường xá: Máy kinh vĩ giúp đo đạc và định vị các tuyến đường, đảm bảo sự thẳng hàng và đúng theo thiết kế.

Ứng dụng của máy thủy bình

  • Kiểm tra độ cao: Sử dụng để kiểm tra và thiết lập độ cao các công trình xây dựng, đảm bảo sự chính xác và cân bằng.
  • Thi công công trình: Đo đạc cao độ của các công trình như cầu, tòa nhà, đường xá để đảm bảo đúng theo thiết kế.
  • Quản lý dự án: Giúp giám sát và kiểm tra độ cao của các dự án trong suốt quá trình thi công, đảm bảo chất lượng công trình.

>>>Xem thêm: Hướng dẫn sử dụng máy thủy bình chi tiết

Cách sử dụng máy kinh vĩ và máy thủy bình

Máy kinh vĩ

Cài đặt máy: Đặt máy kinh vĩ lên chân đế và cân chỉnh để máy đứng thẳng.

Định vị điểm đo: Sử dụng ống ngắm để xác định vị trí đo đầu tiên, sau đó xoay máy để đo các góc cần thiết.

Ghi nhận kết quả: Ghi lại các số liệu đo được để sử dụng trong tính toán và thiết kế công trình.

Máy thủy bình

Lắp đặt máy: Đặt máy thủy bình lên chân đế và điều chỉnh cho máy cân bằng bằng cách sử dụng các ốc cân bằng.

Điều chỉnh bọt thủy: Kiểm tra bọt thủy để đảm bảo rằng máy đã được cân bằng chính xác.

Đo đạc độ cao: Sử dụng ống ngắm để quan sát và đo đạc độ cao giữa các điểm trên bề mặt đất.

>>>Xem thêm: Top 3 máy thủy bình được ưa chuộng hiện nay

Lợi ích khi sử dụng máy kinh vĩ và máy thủy bình

Độ chính xác cao

Cả máy kinh vĩ và máy thủy bình đều được thiết kế để cung cấp số liệu đo lường chính xác, đảm bảo tính chính xác cho các công việc khảo sát và xây dựng.

Tiết kiệm thời gian

Sử dụng các thiết bị đo lường này giúp tiết kiệm thời gian so với các phương pháp đo thủ công, đồng thời giảm thiểu sai sót trong quá trình thi công.

Tăng cường hiệu quả công việc

Với sự hỗ trợ của máy kinh vĩ và máy thủy bình, công việc đo đạc và xây dựng trở nên hiệu

>>>Xem thêm: So sánh cấu tạo của máy kinh vĩ quang học và máy kinh vĩ điện tử

Bảo trì và sửa chữa

Bảo trì định kỳ

  • Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ để đảm bảo máy hoạt động đúng chức năng và không có sự cố.
  • Làm sạch thiết bị: Đảm bảo máy luôn sạch sẽ và không bị bụi bẩn bám vào, ảnh hưởng đến kết quả đo.

Sửa chữa kịp thời

  • Điều chỉnh bọt thủy: Nếu bọt thủy bị lệch, cần điều chỉnh lại để đảm bảo độ chính xác.
  • Thay thế linh kiện: Nếu phát hiện các linh kiện bị hỏng, cần thay thế kịp thời để đảm bảo máy hoạt động tốt.

>>>Xem thêm: Địa chỉ bán máy thủy bình tại Nghệ An

Qua bài viết này, Việt Thanh Group đã tổng hợp về máy kinh vĩ và máy thủy bình. Mọi người muốn tìm hiểu thêm thông tin về máy kinh vĩ và máy thủy bình và các tin tức liên quan thì có thể truy cập Công ty Cổ phần Tập đoàn Việt Thanh.
