Hướng dẫn nhập các điểm tọa độ lên bản đồ MicroStation V8i

MicroStation V8i là phần mềm được sử dụng rộng rãi trong lĩnh vực bản đồ và hạ tầng kỹ thuật. Việc nhập các điểm tọa độ vào MicroStation giúp chính xác hóa dữ liệu và hỗ trợ trong các quy trình thiết kế, quy hoạch. Trong quá trình thu thập dữ liệu, việc sử dụng Máy định vị 2 tần số RTK mang lại độ chính xác cao, giúp tiết kiệm thời gian và công sức.

Chuẩn bị dữ liệu để nhập các điểm tọa độ lên bản đồ MicroStation V8i

Trước khi nhập tọa độ vào MicroStation V8i, bạn cần chuẩn bị dữ liệu đầu vào. Dữ liệu tọa độ thường được lưu trữ dưới dạng Excel (.xlsx, .csv) hoặc text (.txt).

Hơn nữa, việc thu thập dữ liệu tọa độ thông qua các thiết bị đo đạc như Máy GNSS RTK Hi-Target nổi bật Máy GNSS RTK Hi-Target V200 còn giúp bạn tiết kiệm thời gian, công sức và đảm bảo chất lượng sản phẩm cuối cùng.

Kiểm tra định dạng dữ liệu: Dữ liệu tọa độ phải bao gồm X (kinh độ), Y (vĩ độ), và Z (cao độ, nếu có).
Đồng bộ hệ tọa độ: Đảm bảo hệ tọa độ trong file dữ liệu tương thích với MicroStation (VN2000, WGS84, hoặc hệ tọa độ tùy chỉnh).

Ví dụ về file CSV chứa danh sách tọa độ:

ID, X, Y, Z

1, 105.12345, 21.56789, 0

2, 105.23456, 21.67890, 0

3, 105.34567, 21.78901, 0

Hướng dẫn nhập các điểm tọa độ lên bản đồ MicroStation V8i

Bước 1: Mở MicroStation V8i và tạo file thiết kế

Mở phần mềm MicroStation V8i.
Chọn File > New để tạo một file thiết kế mới hoặc mở một file DGN có sẵn.

Bước 2: Xác định hệ tọa độ bản đồ

Đảm bảo rằng hệ tọa độ bản đồ trong MicroStation V8i phù hợp với hệ tọa độ của tập tin dữ liệu.

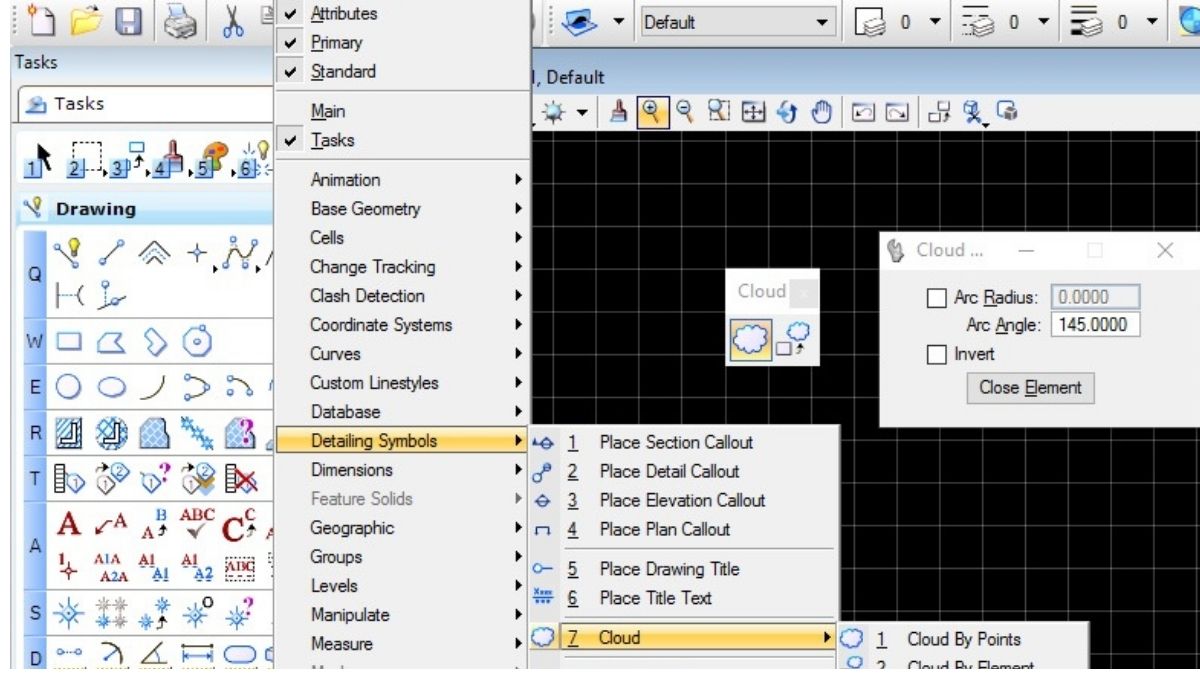

Nếu cần, bạn có thể thiết lập hệ tọa độ bằng cách vào Tools > Geographic để chỉnh sửa các thông số.

Bước 3: Nhập dữ liệu tọa độ từ file CSV/TXT

Có nhiều cách để nhập dữ liệu tọa độ vào MicroStation V8i, dưới đây là hai phương pháp phổ biến:

Cách 1: Sử dụng lệnh “Import Coordinates”

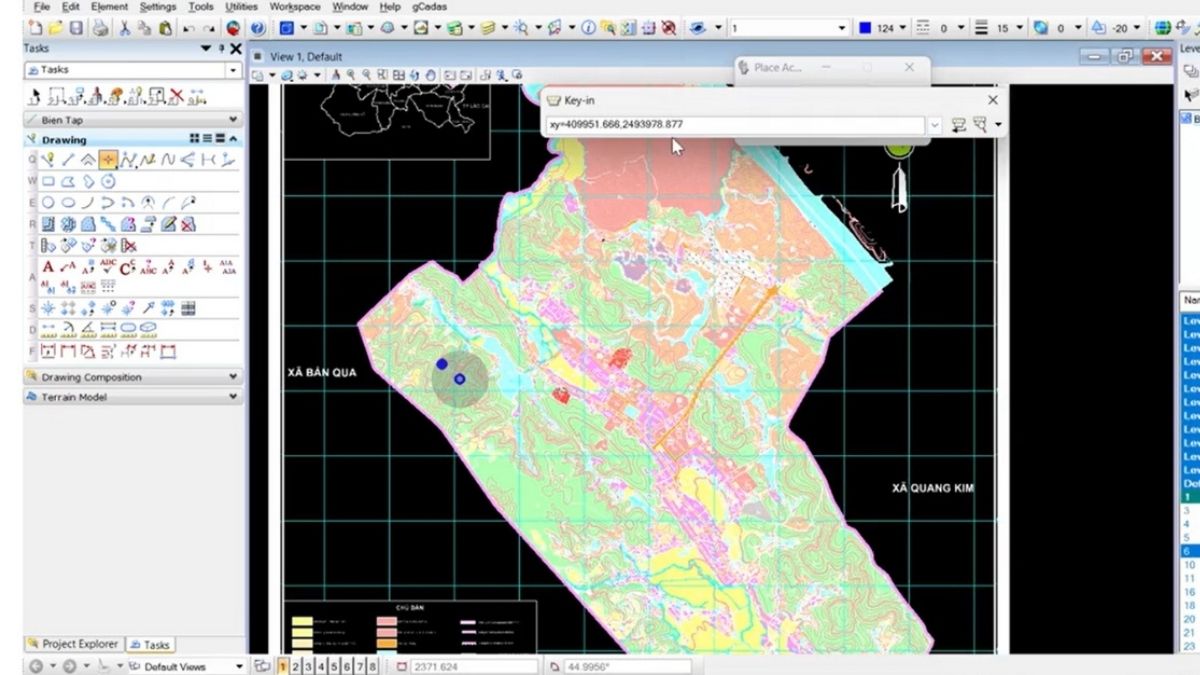

Vào Utilities > Key-in.
Nhập lệnh import coordinates và chọn tập tin CSV/TXT cần nhập.
Chọn định dạng dữ liệu phù hợp với nội dung tập tin.
Nhấn OK để nhập các điểm vào bản đồ.

Cách 2: Dùng lệnh “Place Active Point”

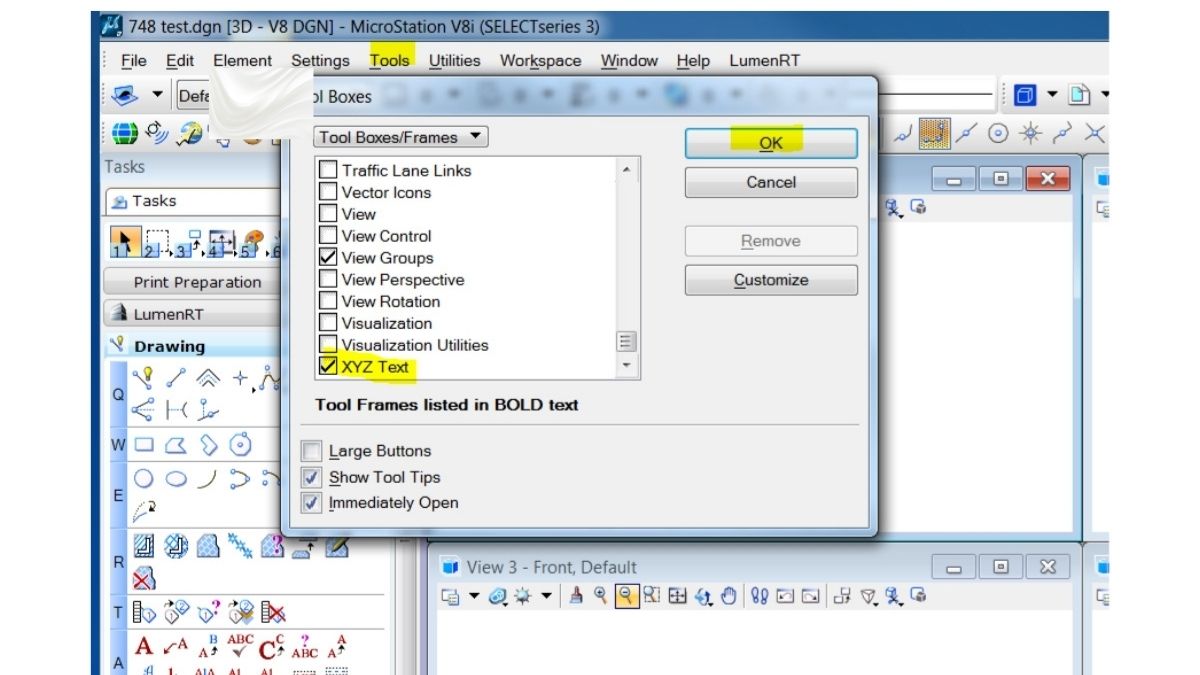

Mở bảng lệnh bằng cách vào Tools > XYZ Text > Import Coordinates.
Chọn tập tin CSV chứa dữ liệu tọa độ.
Xác định kiểu điểm cần chèn (Point, Cell hoặc Symbol).
Nhấn Apply để hiển thị các điểm trên bản đồ.

Bước 4: Kiểm tra và chỉnh sửa điểm tọa độ

Sau khi nhập xong, sử dụng Measure Tool để kiểm tra khoảng cách và tọa độ từng điểm.
Nếu cần điều chỉnh, bạn có thể sử dụng lệnh Move hoặc Modify để di chuyển hoặc chỉnh sửa tọa độ điểm.

>> Xem thêm: Nhập tọa độ khu đất trong cad: Hướng dẫn chi tiết

Xuất dữ liệu bản đồ sau khi nhập các điểm tọa độ lên bản đồ MicroStation V8i

Sau khi hoàn tất nhập và chỉnh sửa điểm tọa độ, bạn có thể xuất bản đồ dưới các định dạng khác nhau để sử dụng cho các mục đích khác như in ấn, chia sẻ hoặc nhập vào phần mềm khác:

Xuất sang file DXF/DWG: Vào File > Save As và chọn định dạng DXF/DWG.
Xuất sang KML để hiển thị trên Google Earth: Dùng công cụ Export KML.
Xuất sang PDF: Chọn File > Print và lưu bản đồ dưới dạng PDF.

Lưu ý khi nhập các điểm tọa độ lên bản đồ MicroStation V8i

Định dạng chính xác của tập tin dữ liệu

Để tránh lỗi khi nhập dữ liệu, tập tin CSV/TXT cần được định dạng đúng chuẩn:

Đảm bảo không chứa lỗi cú pháp hoặc ký tự không hợp lệ.
Sử dụng dấu phân tách phù hợp (dấu phẩy hoặc dấu chấm phẩy) để phần mềm có thể đọc dữ liệu một cách chính xác.

Kiểm tra hệ tọa độ

Việc kiểm tra hệ tọa độ là vô cùng quan trọng trước khi nhập dữ liệu:

Xác nhận hệ tọa độ của bản đồ trong MicroStation V8i có khớp với hệ tọa độ của tập tin dữ liệu không.
Nếu hệ tọa độ khác nhau, cần thực hiện chuyển đổi hệ tọa độ trước khi nhập dữ liệu để tránh sai lệch.

Quản lý dữ liệu khi có nhiều điểm tọa độ

Khi nhập dữ liệu có nhiều điểm tọa độ, cần có phương án quản lý hiệu quả:

Chia nhỏ tập tin dữ liệu thành từng phần để dễ kiểm soát và chỉnh sửa.
Tạo các nhóm điểm riêng biệt trong MicroStation để dễ dàng bật/tắt hiển thị khi cần thiết.

> Xem thêm: Cách viết chữ trong Microstation V8i chi tiết nhất

Việc nhập các điểm tọa độ lên bản đồ MicroStation V8i là một bước quan trọng trong quá trình thiết kế và đo đạc địa hình. Bằng cách làm theo hướng dẫn trên, bạn có thể nhanh chóng đưa dữ liệu vào phần mềm và thực hiện các công việc xử lý bản đồ một cách chính xác và hiệu quả.
