Độ lún của công trình là yếu tố quyết định đến sự an toàn và bền vững của công trình. Vậy cách tính độ lún cho phép trong xây dựng bằng máy thủy bình như thế nào, mời các bạn đến với bài viết sau của Việt Thanh Group.
Độ lún cho phép trong xây dựng là gì?

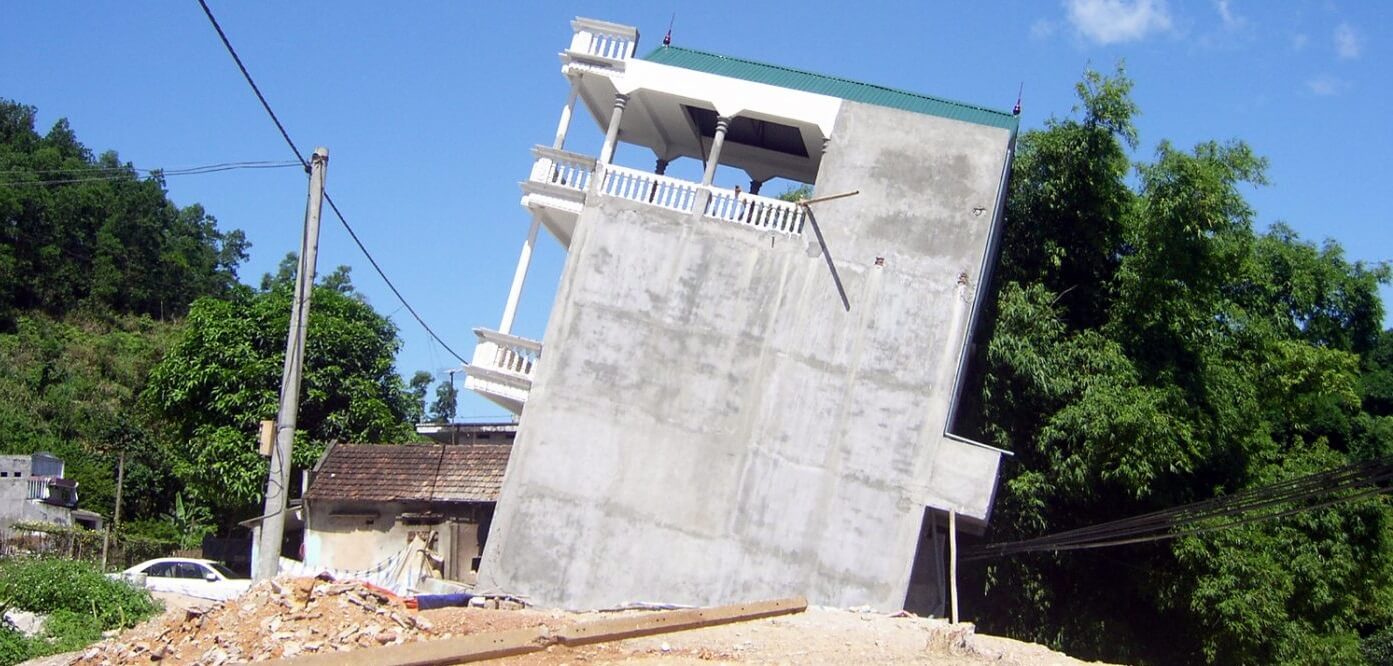

Độ lún là hiện tượng biến dạng dẻo của nền đất dưới tác dụng của tải trọng từ công trình, dẫn đến sự hạ thấp tương đối của các điểm trên công trình so với vị trí ban đầu. Đây là một hiện tượng không thể tránh khỏi trong quá trình xây dựng và khai thác công trình. Tuy nhiên, nếu không được tính toán và kiểm soát một cách chính xác, độ lún có thể gây ra nhiều hậu quả nghiêm trọng như nứt nẻ kết cấu, mất ổn định công trình, ảnh hưởng đến tuổi thọ và tính thẩm mỹ của công trình.
Các nguyên nhân dẫn đến sự sụt lún trong công trình:
- Sai sót trong thi công: Việc sử dụng vật liệu không đúng tiêu chuẩn, thi công móng yếu, hoặc thi công không đúng kỹ thuật đều có thể gây ra lún.
- Thiết kế móng không phù hợp: Móng không phù hợp với loại đất nền, tải trọng của công trình hoặc điều kiện địa chất sẽ làm giảm khả năng chịu lực của công trình.
- Nền móng không ổn định: Nền móng cũ hoặc mới quá gần nhau, nền đất yếu, hoặc đất nền không đồng nhất đều có thể gây ra lún không đều.
- Tính toán sai lầm: Việc tính toán sai tải trọng, độ cứng của đất nền hoặc độ ổn định của công trình cũng là nguyên nhân dẫn đến lún.
- Thay đổi thiết kế: Việc tăng thêm tầng hoặc thay đổi tải trọng của công trình sau khi thi công có thể làm tăng áp lực lên móng và gây ra lún.
>>Xem thêm: Đo cao lượng giác so với cao hình học: sự khác biệt và ứng dụng thực tế
Cách tính độ lún cho phép trong xây dựng theo tiêu chuẩn
Việc xác định độ lún cho phép trong xây dựng là một yếu tố quan trọng để đảm bảo sự ổn định và bền vững của công trình. Theo quy định chung, độ lún cho phép sẽ phụ thuộc vào nhiều yếu tố như loại đất nền, tải trọng công trình, và các tiêu chuẩn thiết kế. Để thực hiện việc tính toán này, một trong những phương pháp phổ biến là sử dụng máy thủy bình.
Quy định chung để tính độ lún cho phép trong xây dựng:
Để đảm bảo độ an toàn và ổn định của công trình, việc đo và tính toán độ lún là một khâu vô cùng quan trọng. Tiêu chuẩn quốc gia TCVN 9360:2012 quy định chi tiết các bước thực hiện như sau:
- Khảo sát loại đất và đánh dấu các cột mốc quan trọng nhằm Đánh giá đặc tính địa chất, xác định vị trí đo, thiết lập hệ thống mốc đo.
- Thời gian đo được tiến hành ngay khi nền móng được hoàn thành và ngay lập tức bắt đầu quan trắc độ lún ngay sau khi hoàn thiện phần móng.
- Quá trình quan trắc độ lún được bắt đầu ngay sau khi phần móng công trình hoàn thiện. Việc đo lún định kỳ sẽ được thực hiện liên tục cho đến khi đạt được độ lún cho phép.
- Độ lún được chia thành 2 loại là tương đối và tuyệt đối, qua đó phân loại độ lún theo phương pháp đo.
- Trong quá trình đo, cần sử dụng các thiết bị đo đạc chuyên dụng đảm bảo độ chính xác cao.
- Quy trình đo độ lún bao gồm các bước sau: lập kế hoạch đo, thực hiện đo đạc, xử lý số liệu, phân tích kết quả và nghiệm thu.
>> Máy GNSS RTK Satlab SL7 giúp đo cao độ của các điểm mốc đã được thiết lập trước đó nhằm xác định chính xác độ lún của công trình theo thời gian.
Cách tính độ lún cho phép trong xây dựng bằng máy thủy bình:
Bước 1: Lắp đặt máy thủy bình:
- Chọn vị trí đặt chân máy trên nền đất phẳng, chắc chắn.
- Điều chỉnh chân máy để đảm bảo máy thủy bình đứng vững, cân bằng và hướng ống kính ngắm chính xác vào điểm cần đo.
Bước 2: Kiểm tra và hiệu chỉnh:
- Kiểm tra kỹ lưỡng các kết nối của máy thủy bình để đảm bảo độ chính xác cao.
- Điều chỉnh bọt thủy để đảm bảo máy đã cân bằng hoàn toàn.
Bước 3: Tiến hành đo đạc:
- Sử dụng máy thủy bình để đo cao độ tại các điểm đã định.
- Ghi lại kết quả đo một cách chính xác và tỉ mỉ.
- Thực hiện đo lặp lại nhiều lần tại cùng một điểm để kiểm tra độ tin cậy của kết quả.
Bước 4: Xử lý dữ liệu:
- Sau khi thu thập đầy đủ dữ liệu, tiến hành xử lý và phân tích dữ liệu bằng các phần mềm chuyên dụng.
- So sánh kết quả đo với các tiêu chuẩn cho phép để đánh giá độ lún của công trình.
>>Xem thêm: Hướng dẫn cách đọc mia máy thủy bình
Giới hạn độ lún cho phép của công trình theo quy định
Theo quy chuẩn thiết kế nền nhà và công trình TCVN 9400:2012, mỗi loại công trình có một ngưỡng độ lún tối đa khác nhau để đảm bảo an toàn và ổn định. Cụ thể:
- Nhà ở và công trình dân dụng: Độ lún không vượt quá 8cm.
- Công trình cao tầng và công nghiệp: Độ lún giới hạn ở mức 20cm.
- Móng cọc: Độ lún lớn nhất cho phép là 10cm.
- Độ lệch lún giữa các móng: Không quá 2cm.
Đối với công trình đường giao thông, tiêu chuẩn TCVN 4160:1983 quy định rõ ràng độ lún cho phép tùy thuộc vào hạng đường và tải trọng thiết kế.
Việc giám sát độ lún trong quá trình thi công và khai thác công trình là vô cùng quan trọng. Đảm bảo độ lún trong giới hạn cho phép sẽ giúp kéo dài tuổi thọ công trình, tránh các hư hỏng như nứt nẻ, sụt lún và đảm bảo an toàn cho người sử dụng.
Máy thủy bình là công cụ không thể thiếu trong việc cách tính độ lún cho phép trong xây dựng. Với độ chính xác cao, máy thủy bình giúp xác định chính xác sự chênh lệch cao độ giữa các điểm đo, từ đó tính toán được độ lún của công trình một cách chính xác. Hiện tại Việt Thanh Group đang chuyên cung cấp các loại máy thủy bình như Máy Thủy Bình Nikon AC-2S, Máy Thủy Bình Leica NA320, Máy Thủy Bình Satlab SAL32,.. Nếu quý khách có nhu cầu vui lòng liên hệ 0972-819-598 để được tư vấn chi tiết.
