Đường bình độ con là một khái niệm quan trọng trong lĩnh vực địa lý và quy hoạch, giúp chúng ta hiểu rõ hơn về sự phân bố độ cao của địa hình. Được sử dụng rộng rãi trong việc lập bản đồ địa hình, đường bình độ con không chỉ phản ánh độ dốc và hình thái của mặt đất mà còn đóng vai trò thiết yếu trong thiết kế xây dựng, quy hoạch đô thị và nghiên cứu môi trường. Cùng Việt Thanh Group tìm hiểu qua bài viết dưới đây nhé.

>>> Xem thêm: Máy thủy bình – Công cụ đắc lực trong công tác đo cao độ và khoảng cách trong lĩnh vực xây dựng, trắc địa

Đường bình độ con là gì?

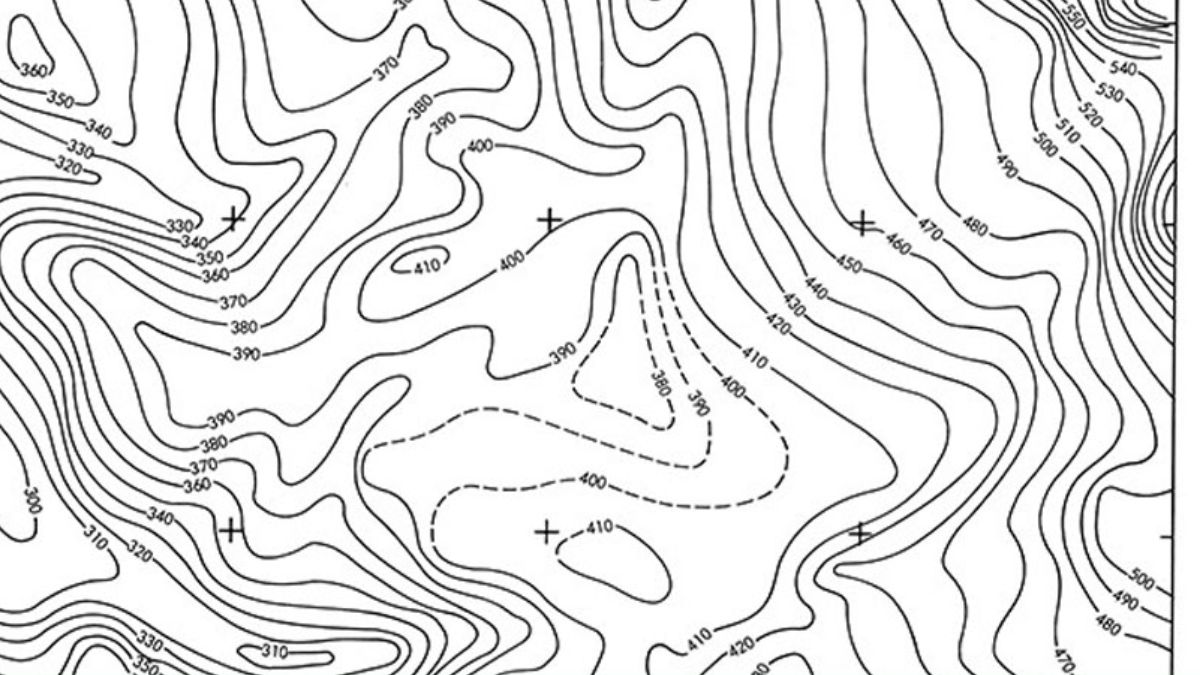

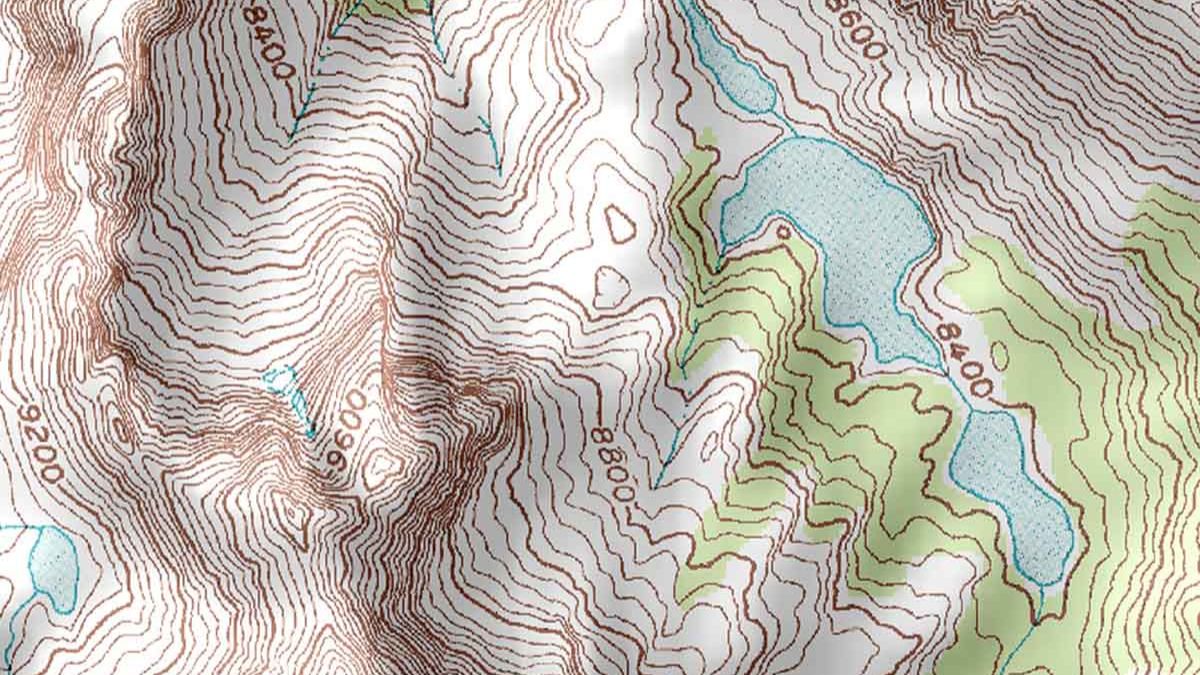

Đường bình độ con là một đường cong trên bản đồ địa hình, nối liền những điểm có cùng độ cao so với mực nước biển. Đây là một công cụ quan trọng trong địa lý, giúp mô tả hình thái và cấu trúc của địa hình một cách trực quan. Mỗi đường bình độ con thể hiện một mức độ cao cụ thể, cho phép người xem nhanh chóng hiểu được sự thay đổi độ cao của khu vực.

Trên bản đồ địa hình, đường bình độ con thường được đánh dấu với độ cao cụ thể, ví dụ như 100m, 200m,… Khoảng cách giữa các đường này được gọi là khoảng cách bình độ, chúng cho biết độ dốc của địa hình.

Về cách hoạt động, khi quan sát bản đồ địa hình, các đường bình độ sẽ thể hiện rõ ràng các khu vực cao và thấp của địa hình. Ví dụ, nếu bạn thấy một chuỗi đường bình độ khép kín, điều này có thể cho thấy khu vực đó là đỉnh núi hoặc hố sâu.

>>> Xem thêm: Trắc địa trong thi công đường: Hướng dẫn chi tiết

Hướng dẫn cách vẽ đường bình độ con

Bước 1: Xác định khu vực cần vẽ đường bình độ con

Đầu tiên, xác định rõ vùng địa lý cần thể hiện trên bản đồ. Điều này sẽ giúp bạn lên kế hoạch và phân bổ đường bình độ con một cách hợp lý.

Bước 2: Chọn khoảng cách bình độ phù hợp

Khoảng cách bình độ thể hiện độ chênh lệch độ cao giữa hai đường bình độ liên tiếp. Thông thường, người ta sử dụng các khoảng cách 5m, 10m hoặc 20m tùy thuộc vào tính chất địa hình và mục đích sử dụng bản đồ.

Bước 3: Vẽ đường bình độ con

Sau khi xác định khu vực và khoảng cách bình độ, bắt đầu vẽ các đường bình độ con bằng các nét liền mảnh, mảnh và đều đặn. Đảm bảo các đường bình độ nối tiếp nhau một cách liền mạch.

Bước 4: Ghi chú độ cao

Ghi chú độ cao của từng đường bình độ con lên bản đồ. Điều này giúp người đọc bản đồ nhanh chóng nắm bắt được thông tin về địa hình.

Bước 5: Hoàn thiện bản đồ

Cuối cùng, bổ sung các yếu tố khác như tên khu vực, chỉ số tọa độ, thông tin mô tả… để bản đồ trở nên hoàn chỉnh và dễ đọc hơn.

>>> Xem thêm: Cách đọc bản đồ địa hình: Hướng dẫn chi tiết và chính xác

Những lưu ý khi làm việc với đường bình độ con

Khi làm việc với đường bình độ con, có một số điểm quan trọng cần lưu ý để đảm bảo tính chính xác và hiệu quả trong các ứng dụng:

Chọn khoảng cách bình độ hợp lý

Khoảng cách bình độ nên được điều chỉnh dựa trên độ dốc và đặc điểm của khu vực. Đối với địa hình dốc, khoảng cách nhỏ hơn sẽ cung cấp thông tin chi tiết hơn. Tùy thuộc vào những địa hình khác nhau, khoảng cách bình độ cũng khác nhau.

Đảm bảo độ chính xác của dữ liệu

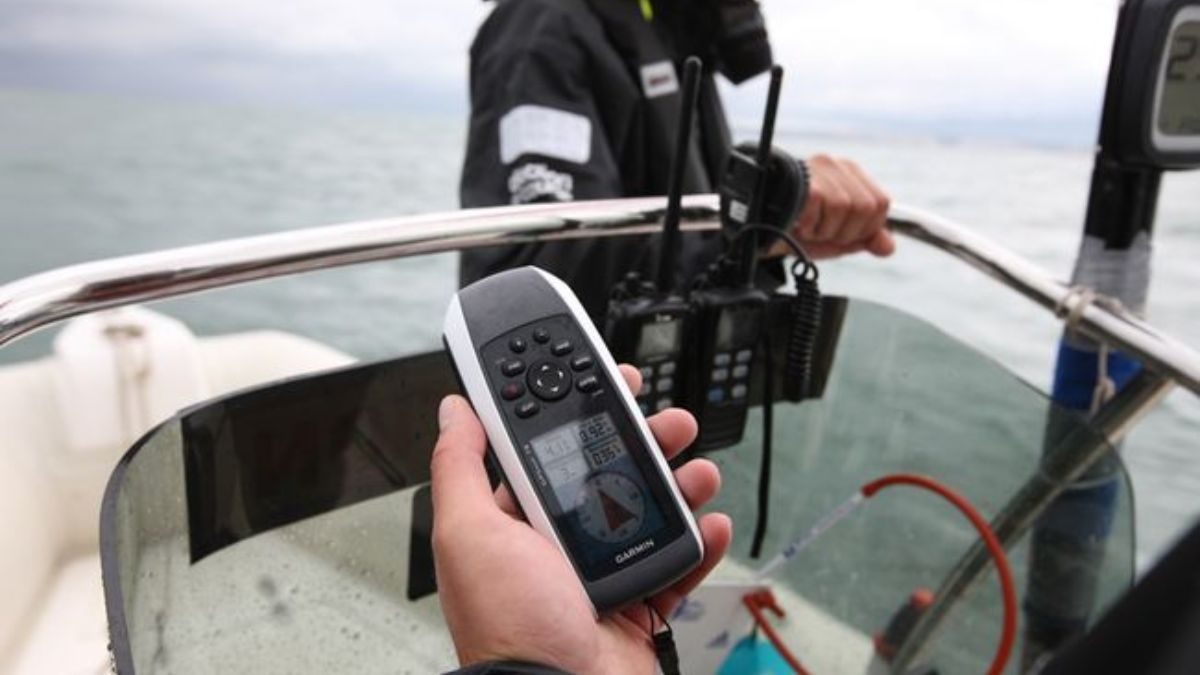

• Sử dụng thiết bị chính xác: Sử dụng các thiết bị đo đạc hiện đại và chính xác để thu thập dữ liệu độ cao.
• Kiểm tra và hiệu chỉnh: Thường xuyên kiểm tra và hiệu chỉnh thiết bị để đảm bảo độ chính xác trong quá trình đo đạc.

Phân tích địa hình kỹ lưỡng

• Xem xét các yếu tố tự nhiên: Cần chú ý đến các yếu tố như sông, hồ, và rừng, vì chúng có thể ảnh hưởng đến việc vẽ đường bình độ.
• Đánh giá tác động của con người: Các công trình xây dựng, khai thác tài nguyên cũng cần được xem xét khi phân tích địa hình.

Vẽ đường bình độ rõ ràng

• Sử dụng màu sắc và ký hiệu thích hợp: Đảm bảo rằng các đường bình độ được vẽ rõ ràng, dễ nhận diện và phân biệt.
• Ghi chú thông tin cần thiết: Cung cấp thông tin về độ cao và khoảng cách giữa các đường bình độ để người dùng dễ hiểu.

Kiểm tra và điều chỉnh thường xuyên

• Đánh giá lại bản đồ: Sau khi hoàn thành, cần kiểm tra lại để đảm bảo rằng các đường bình độ phản ánh chính xác địa hình.
• Cập nhật dữ liệu: Thường xuyên cập nhật dữ liệu để phản ánh bất kỳ thay đổi nào trong địa hình.

Sử dụng phần mềm hỗ trợ

Kết hợp đường bình độ con và phần mềm GIS để phân tích và trực quan hóa dữ liệu, giúp nâng cao hiệu quả và tối ưu hóa công việc.

Việt Thanh Group chuyên phân phối và cho thuê các thiết bị đo đạc chính hãng với mức giá hợp lý nhất. Hiện nay, các dòng máy thủy bình chính hãng như: máy thủy bình Topcon, máy thủy bình Sokkia, máy thuỷ bình Leica,… được nhiều chuyên gia quan tâm và lựa chọn cho các dự án xây dựng và trắc địa. Bạn có thể tham khảo qua một số sản phẩm tiêu biểu như: máy thủy bình Leica NA320, máy thuỷ bình Leica NA724, máy thủy bình Topcon AT-B4A, máy thuỷ bình Sokkia B30A, máy thuỷ bình Sokkia B20,…   để lựa chọn thiết bị phù hợp giúp công việc của bạn được tối ưu hơn.

Ứng dụng của đường bình độ con trong lĩnh vực trắc địa

Đường bình độ con đóng vai trò quan trọng trong lĩnh vực trắc địa, với nhiều ứng dụng thiết thực như sau:

Khảo sát địa hình

• Xác định độ cao: Đường bình độ giúp xác định độ cao của các điểm khác nhau trên bề mặt trái đất, phục vụ cho việc lập bản đồ địa hình chi tiết.
• Phân tích địa hình: Giúp trắc địa viên phân tích cấu trúc địa hình, từ đó đưa ra các giải pháp phù hợp cho các dự án xây dựng.

Lập bản đồ địa chính

• Tạo bản đồ địa chính: Đường bình độ được sử dụng để lập bản đồ địa chính, giúp quản lý và phân chia đất đai một cách hợp lý.
• Xác định ranh giới: Hỗ trợ trong việc xác định ranh giới đất đai, đảm bảo tính chính xác trong quản lý tài nguyên.

Thiết kế công trình

• Đánh giá độ dốc: Cung cấp thông tin về độ dốc của khu vực, giúp kỹ sư thiết kế các công trình như cầu, đường, và hạ tầng giao thông một cách an toàn và hiệu quả.
• Phân tích địa chất: Hỗ trợ trong việc đánh giá điều kiện địa chất, từ đó đưa ra các biện pháp thi công phù hợp.

Quản lý và giám sát

• Theo dõi biến động địa hình: Sử dụng đường bình độ để theo dõi các biến động địa hình như sạt lở, lún, hoặc thay đổi do hoạt động xây dựng.
• Đánh giá tác động: Giúp đánh giá tác động của các dự án xây dựng đến môi trường và địa hình xung quanh.

Ứng dụng công nghệ

Đường bình độ được tích hợp vào hệ thống thông tin địa lý (GIS) để phân tích và trực quan hóa dữ liệu địa hình, hỗ trợ ra quyết định trong quy hoạch và phát triển.

>>> Xem thêm: Bản đồ địa hình được phân loại như thế nào? Khám phá các tiêu chí và ứng dụng đa dạng

Đường bình độ con đóng vai trò then chốt trong khảo sát, phân tích và quản lý địa hình. Việc áp dụng chính xác công cụ này không chỉ nâng cao độ chính xác cho các dự án trắc địa mà còn góp phần quan trọng trong quy hoạch đô thị và bảo vệ môi trường. Do đó, việc nắm vững và vận dụng hiệu quả đường bình độ con sẽ mang lại những lợi ích thiết thực trong nhiều lĩnh vực khác nhau.
