Hướng dẫn gắn tọa độ tập tin ảnh trong MapInfo chi tiết

Gắn tọa độ tập tin ảnh trong MapInfo là bước quan trọng trong quá trình xử lý dữ liệu bản đồ, đặc biệt khi bạn cần chồng lớp bản đồ ảnh lên dữ liệu tọa độ thực tế để phục vụ các công tác khảo sát, lập bản đồ, đo đạc địa chính hoặc phân tích không gian. Để quá trình gắn tọa độ đạt độ chính xác cao, ngày nay nhiều đơn vị đo đạc chuyên nghiệp sử dụng máy GNSS RTK.

Gắn tọa độ tập tin ảnh trong MapInfo là gì?

Gắn tọa độ tập tin ảnh trong MapInfo (Georeferencing) là quá trình gán thông tin tọa độ không gian cho một ảnh raster (thường là ảnh bản đồ, ảnh vệ tinh, ảnh scan bản đồ giấy). Khi ảnh được gắn tọa độ, MapInfo có thể định vị chính xác vị trí của từng điểm ảnh trên hệ thống tọa độ thực tế (như VN2000, WGS84…).

Việc gắn tọa độ giúp bạn:

Hiển thị ảnh đúng vị trí trên bản đồ nền
Chồng lớp dữ liệu ảnh lên các lớp bản đồ khác
Kết hợp ảnh với các dữ liệu vector, shapefile hoặc tọa độ GPS
Sử dụng công cụ đo đạc, phân tích không gian chính xác hơn

Các bước gắn tọa độ tập tin ảnh trong MapInfo

Bước 1: Chuẩn bị tập tin ảnh

Trước khi bắt đầu, bạn cần chuẩn bị tập tin ảnh mà bạn muốn gắn tọa độ. Tập tin này có thể là ảnh chụp từ máy bay, drone hoặc bất kỳ hình ảnh nào liên quan đến khu vực bạn đang nghiên cứu. Đảm bảo rằng ảnh đã được lưu dưới định dạng hỗ trợ bởi MapInfo như .jpg hoặc .tif.

Bước 2: Mở MapInfo và nhập tập tin ảnh

Mở phần mềm MapInfo: Truy cập vào ứng dụng MapInfo trên máy tính của bạn.
Nhập tập tin ảnh: Vào menu “File”, chọn “Open” và tìm đến tập tin ảnh mà bạn đã chuẩn bị. Nhấn “Open” để tải tập tin vào MapInfo.

Bước 3: Gắn tọa độ cho tập tin ảnh

Chọn công cụ gắn tọa độ: Trong menu chính, chọn “Map” và sau đó chọn “Georeference”. Hộp thoại sẽ xuất hiện để bạn thực hiện việc gắn tọa độ cho tập tin ảnh.
Xác định các điểm kiểm tra: Bạn cần xác định các điểm kiểm tra (control points) trong bức ảnh. Những điểm này thường là những vị trí có tọa độ đã biết, có thể được thu thập từ Máy GNSS RTK Hi-Target V200, Máy GNSS RTK Hi-Target iRTK 5… .
Nhập tọa độ: Nhập tọa độ của các điểm kiểm tra vào trong hộp thoại gắn tọa độ. Đảm bảo rằng tọa độ được nhập đúng định dạng và đơn vị.
Xác nhận và hoàn tất: Sau khi đã nhập tất cả các điểm kiểm tra, nhấn “OK” để hoàn tất quá trình gắn tọa độ. MapInfo sẽ tự động điều chỉnh bức ảnh của bạn theo tọa độ đã nhập.

Bước 4: Kiểm tra kết quả

Sau khi hoàn tất quá trình gắn tọa độ, bạn cần kiểm tra xem bức ảnh đã được điều chỉnh chính xác hay chưa. Sử dụng công cụ “Zoom” và “Pan” để xem xét các điểm trên bản đồ và so sánh với tọa độ đã nhập. Nếu cần thiết, bạn có thể điều chỉnh lại các điểm kiểm tra để cải thiện độ chính xác.

>> Xem thêm: Hướng dẫn trích lục lô rừng trong MapInfo: Giải pháp hữu hiệu với công nghệ GNSS RTK

Những lưu ý khi gắn tọa độ trong MapInfo

Trong quá trình gắn tọa độ tập tin ảnh trong MapInfo, để đảm bảo độ chính xác và hiệu quả sử dụng lâu dài, bạn cần tuân thủ một số nguyên tắc kỹ thuật quan trọng. Dưới đây là ba lưu ý không thể bỏ qua trong quá trình địa lý hóa ảnh raster trong MapInfo.

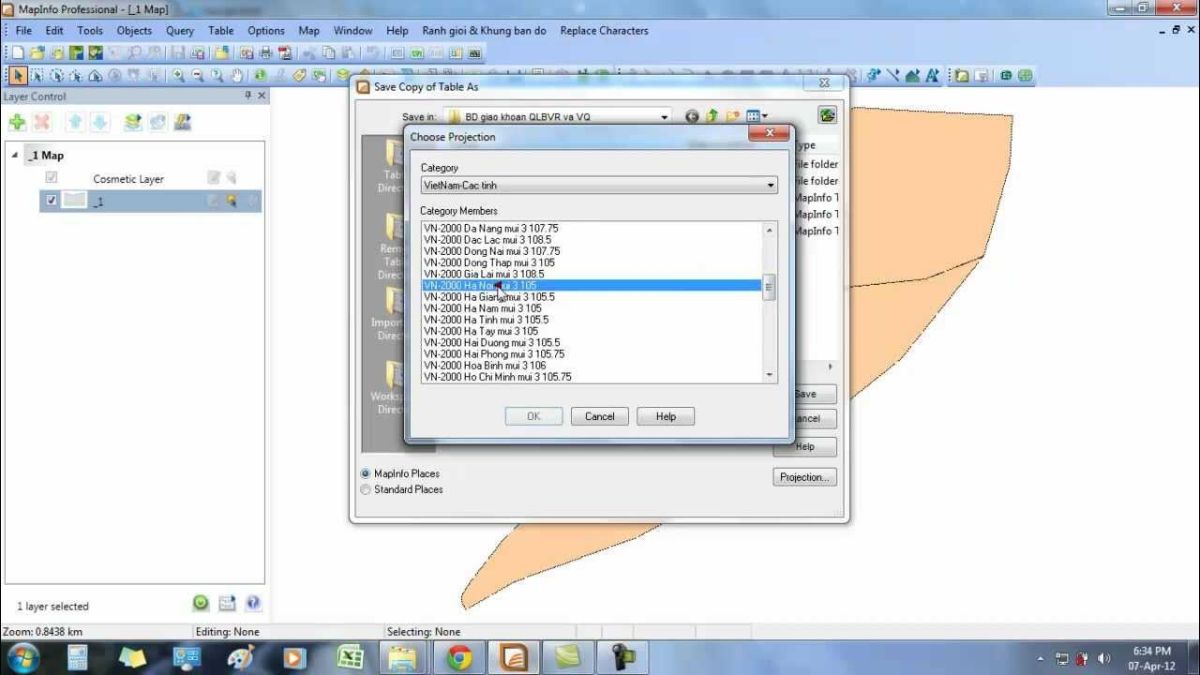

Chọn đúng hệ tọa độ trước khi thực hiện

Một trong những lỗi phổ biến nhất khi gắn tọa độ ảnh trong MapInfo là chọn sai hệ tọa độ, dẫn đến kết quả sai lệch hoàn toàn. Khi hệ quy chiếu không chính xác, ảnh sẽ không thể hiển thị đúng vị trí trên bản đồ nền, thậm chí bị xoay, méo hoặc lệch hàng chục, hàng trăm mét so với thực tế.

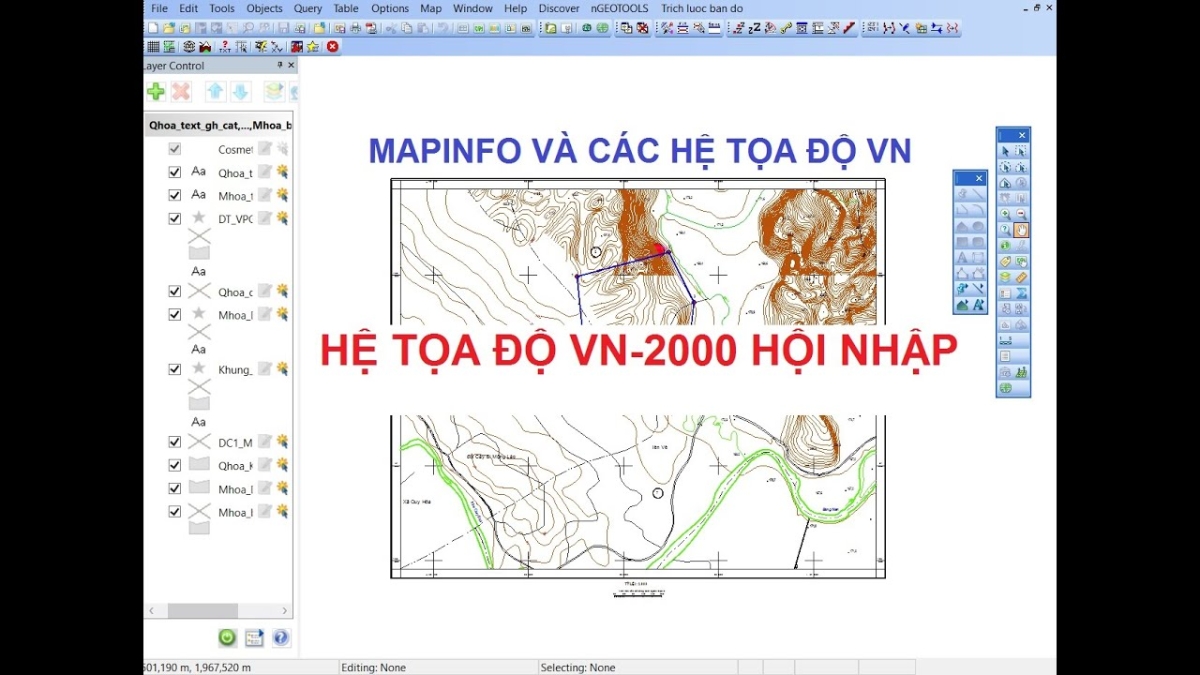

Do đó, ngay từ đầu, bạn cần xác định rõ tập tin ảnh sẽ được định vị theo hệ tọa độ nào. Ở Việt Nam, hệ tọa độ phổ biến nhất là VN2000, đặc biệt là hệ VN2000 với kinh tuyến trục 105, múi chiếu 3, thường được sử dụng trong đo đạc địa chính, bản đồ hành chính và quy hoạch đô thị. Nếu ảnh được chụp hoặc scan từ bản đồ cũ, bạn cũng nên kiểm tra hệ tọa độ gốc trước khi áp dụng bất kỳ phép biến đổi nào trong MapInfo.

Kiểm tra độ khớp bằng lớp nền bản đồ

Sau khi hoàn thành bước gắn tọa độ cho tập tin ảnh, bạn nên tiến hành kiểm tra lại kết quả bằng cách chồng lớp ảnh raster lên các lớp bản đồ nền đã được định vị chuẩn, ví dụ như:

Shapefile ranh giới hành chính
Lớp đường giao thông, sông ngòi
Dữ liệu quy hoạch hoặc bản đồ địa chính có sẵn

Nếu ảnh đã khớp tốt với các yếu tố không gian trong lớp nền – chẳng hạn như đường đi, kênh rạch, mốc địa chính – thì có thể xác nhận rằng quá trình gắn tọa độ đã thành công. Trong trường hợp ảnh lệch đáng kể, bạn nên kiểm tra lại các điểm khống chế, hệ tọa độ hoặc dữ liệu gốc để điều chỉnh cho phù hợp.

Việc kiểm tra này đặc biệt quan trọng khi bạn làm việc với dữ liệu phục vụ công tác đo đạc, lập hồ sơ địa chính hoặc quy hoạch xây dựng, bởi sai lệch dù chỉ vài mét cũng có thể gây ảnh hưởng lớn đến quyết định kỹ thuật hoặc pháp lý.

Ưu tiên sử dụng tọa độ từ máy GNSS RTK

Máy GNSS RTK là công cụ đo tọa độ hiện đại, cho phép thu thập dữ liệu ngoài thực địa với độ chính xác lên đến centimet, cao hơn rất nhiều so với các nguồn dữ liệu thông thường như bản đồ giấy, ảnh vệ tinh hay Google Maps (có thể sai số đến vài chục mét).

Khi bạn sử dụng tọa độ từ máy GNSS RTK như máy GNSS RTK Hi-Target vRTK để làm dữ liệu đầu vào cho việc gắn tọa độ tập tin ảnh trong MapInfo, bạn sẽ:

Đảm bảo độ chính xác gần như tuyệt đối cho các điểm khống chế
Rút ngắn thời gian xử lý dữ liệu
Giảm rủi ro sai số chồng sai số khi dùng ảnh không rõ nguồn gốc

Máy GNSS RTK hiện nay hỗ trợ xuất dữ liệu ở nhiều định dạng khác nhau, dễ dàng tương thích với MapInfo và các phần mềm bản đồ phổ biến khác như AutoCAD Civil 3D, ArcGIS. Một số dòng máy nổi bật trên thị trường hiện nay bao gồm: Hi-Target, Satlab, Sokkia,… – tất cả đều có thể được tìm thấy tại Việt Thanh Group với dịch vụ hỗ trợ kỹ thuật trọn gói.

>> Xem thêm: Dịch vụ cho thuê thiết bị đo đạc tại Việt Thanh Group

Việc gắn tọa độ tập tin ảnh trong MapInfo là kỹ năng quan trọng đối với bất kỳ ai làm trong lĩnh vực bản đồ, đo đạc hay GIS. Khi thực hiện đúng quy trình, kết hợp với các thiết bị chuyên nghiệp như máy GNSS RTK, bạn sẽ có được những lớp bản đồ chính xác và có giá trị ứng dụng cao.
