Cách đọc ký hiệu trên bản đồ quy hoạch chính xác nhất

04/06/2024
306 lượt xem

Trong quá trình phát triển đô thị, bản đồ quy hoạch đất đã trở thành một công cụ quan trọng giúp cho việc quản lý và phát triển đất đai hiệu quả. Tuy nhiên, không phải ai cũng biết cách đọc ký hiệu trên bản đồ quy hoạch một cách chính xác. Bài viết sau đây của Việt Thanh Group sẽ hướng dẫn cách đọc ký hiệu trên bản đồ quy hoạch chính xác nhất.

ký hiệu trên bản đồ quy hoạch

Cách đọc ký hiệu bản đồ quy hoạch chính xác nhất

Bảng ký hiệu các loại đất

Theo quy định tại Điều 10 của Luật Đất đai 2023, dựa vào mục đích sử dụng, các loại đất đai được chia thành 3 nhóm chính là đất phi nông nghiệp, đất nông nghiệp và đất chưa sử dụng. Tương ứng với từng loại đất cụ thể thì thông tin về mục đích sử dụng đất sẽ được ghi rõ trong Giấy chứng nhận, bản đồ địa chính hoặc mảnh trích đo địa chính đối với nơi chưa có bản đồ địa chính.

Căn cứ theo Phụ lục ban hành kèm theo Thông tư 25/2024/TT – BTNMT, các ký hiệu trên bản đồ quy hoạch cụ thể là ký hiệu các loại đất trên bản đồ quy hoạch như sau:

STT Ký hiệu Tên loại đất
I NHÓM ĐẤT NÔNG NGHIỆP
1 LUC Đất chuyên trồng lúa nước
2 LUK Đất trồng lúa nước còn lại
3 LUN Đất lúa nương
4 BHK Đất bằng trồng cây hàng năm khác
5 NHK Đất nương rẫy trồng cây hàng năm khác
6 CLN Đất trồng cây lâu năm
7 RSX Đất rừng sản xuất
8 RPH Đất rừng phòng hộ
9 RDD Đất rừng đặc dụng
10 NTS Đất nuôi trồng thủy sản
11 LMU Đất làm muối
12 NKH Đất nông nghiệp khác
II NHÓM ĐẤT PHI NÔNG NGHIỆP
1 ONT Đất ở tại nông thôn
2 ODT Đất ở tại đô thị
3 TSC Đất xây dựng trụ sở cơ quan
4 DTS Đất xây dựng trụ sở của tổ chức sự nghiệp
5 DVH Đất xây dựng cơ sở văn hóa
6 DYT Đất xây dựng cơ sở y tế
7 DGD Đất xây dựng cơ sở giáo dục và đào tạo
8 DTT Đất xây dựng cơ sở thể dục thể thao
9 DKH Đất xây dựng cơ sở khoa học và công nghệ
10 DXH Đất xây dựng cơ sở dịch vụ xã hội
11 DNG Đất xây dựng cơ sở ngoại giao
12 DSK Đất xây dựng công trình sự nghiệp khác
13 CQP Đất quốc phòng
14 CAN Đất an ninh
15 SKK Đất khu công nghiệp
16 SKT Đất khu chế xuất
17 SKN Đất cụm công nghiệp
18 SKC Đất cơ sở sản xuất phi nông nghiệp
19 TMD Đất thương mại, dịch vụ
20 SKS Đất sử dụng cho hoạt động khoáng sản
21 SKX Đất sản xuất vật liệu xây dựng, làm đồ gốm
22 DGT Đất giao thông
23 DTL Đất thuỷ lợi
24 DNL Đất công trình năng lượng
25 DBV Đất công trình bưu chính, viễn thông
26 DSH Đất sinh hoạt cộng đồng
27 DKV Đất khu vui chơi, giải trí công cộng
28 DCH Đất chợ
29 DDT Đất có di tích lịch sử – văn hóa
30 DDL Đất có danh lam thắng cảnh
31 DRA Đất bãi thải, xử lý chất thải
32 DCK Đất công trình công cộng khác
33 TON Đất cơ sở tôn giáo
34 TIN Đất cơ sở tín ngưỡng
35 NTD Đất làm nghĩa trang, nghĩa địa, nhà tang lễ, nhà hỏa táng
36 SON Đất sông, ngòi, kênh, rạch, suối
37 MNC Đất có mặt nước chuyên dùng
38 PNK Đất phi nông nghiệp khác
III NHÓM ĐẤT CHƯA SỬ DỤNG
1 BCS Đất bằng chưa sử dụng
2 DCS Đất đồi núi chưa sử dụng
3 NCS Núi đá không có rừng cây

Bảng ký hiệu màu sắc

Ngoài bảng ký hiệu các loại đất trên mỗi bản đồ quy hoạch cũng có ký hiệu màu trên bản đồ quy hoạch. Trong ký hiệu bảng màu sắc trên bản đồ quy hoạch ký hiệu đường giao thông trên bản đồ quy hoạch được hiển thị rõ ràng và chính xác giúp cho việc tra cứu dễ dàng. Do đó, để tra cứu bản đồ quy hoạch được chính xác bạn cũng nên lưu ý đến ký hiệu màu trên bản đồ quy hoạch dưới đây:

ký hiệu trên bản đồ quy hoạch
Bảng ký hiệu màu sắc trên bản đồ quy hoạch

>> Xem thêm Tra cứu bản đồ quy hoạch bằng cách nào? Những thông tin bạn cần biết

Ký hiệu trên bản đồ quy hoạch thường sử dụng ở những loại bản đồ nào?

Để đọc ký hiệu trong bản đồ quy hoạch một cách chính xác, bạn đọc cũng cần nắm vững được có những loại bản đồ quy hoạch nào thường xuyên sử dụng từ đó sẽ có cách đọc bản đồ quy hoạch đầy đủ nhất. Tùy vào phân chia tỷ lệ, chức năng, nhiệm vụ của đồ án quy hoạch, loại quy hoạch phân khu mà bản đồ quy hoạch sẽ khác nhau.

Hiện nay có 3 loại bản đồ quy hoạch được sử dụng rộng rãi đó là:

Bản đồ quy hoạch 1/5000

Theo quy định, bản đồ quy hoạch 1/5000 giúp xác định được chức năng, định hướng tuyến đường giao thông, định rõ mốc giới, khu vực xây dựng cơ sở hạ tầng…

Thông thường, loại bản đồ này được dùng làm cơ sở giúp kêu gọi nhà đầu tư tiềm năng. Đồng thời giải quyết vấn đề phát sinh trong tương lai như giải phóng mặt bằng, di dời dân cư…

Bản đồ quy hoạch 1/2000

Bản đồ quy hoạch 1/2000 là bản đồ thể hiện quy hoạch sử dụng đất. Bao gồm không gian, diện tích ô đất sử dụng, kiến trúc cảnh quan, mật độ xây dựng, sơ đồ lắp đặt hạ tầng kỹ thuật…

Ngoài ra, bản đồ quy hoạch 1/2000 còn giúp xác định mạng lưới đường giao thông.

Giai đoạn này chưa có thiết kế cụ thể cho bất cứ công trình nào. Nó chỉ là cơ sở cho việc triển khai xây dựng chung của đô thị. Các chi tiết thể hiện trên 1/2000 là cơ sở để xây dựng bản đồ 1/500.

Biết cách đọc bản đồ quy hoạch 1/2000, quý khách sẽ hiểu được chức năng và có thể giải quyết được các vấn đề về tranh chấp.

ký hiệu trên bản đồ quy hoạch

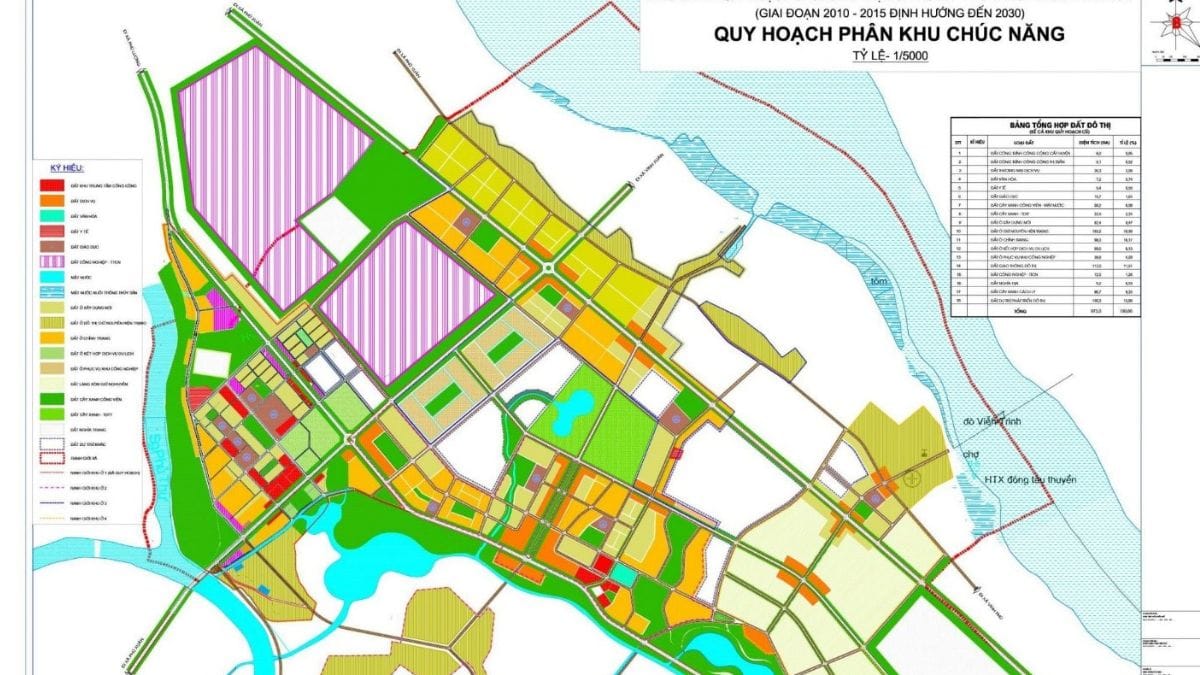

Bản đồ quy hoạch sử dụng đất

Bản đồ quy hoạch 1/500

Loại bản đồ quy hoạch 1/500 quy hoạch rất chi tiết mọi công trình ở trên đất. Cụ thể như bố trí tới từng ranh giới lô đất, hạ tầng kỹ thuật. Đây được xem là quy hoạch tổng thể dự án đầu tư xây dựng. Để đo vẽ các bản đồ này một cách chính xác các kỹ sư thường sử dụng các loại máy đo đạc như máy thuỷ bình để  khảo sát đo vẽ hiện trạng đất

Dựa vào loại bản đồ này, mọi người dễ dàng xác định được vị trí công trình, thi công, kỹ thuật xây dựng, thiết kế cơ sở.

>> Xem thêm Bản đồ quy hoạch là gì? Ý nghĩa của từng loại bản đồ

Bài viết trên đây của Việt Thanh Group đã cung cấp thông tin về cách đọc ký hiệu trên bản đồ quy hoạch sẽ giúp ích nhiều cho bạn đọc. Việt Thanh Group là đơn vị cung cấp các thiết bị đo đạc chính hãng đến từ thương hiệu Hi-Target, Satlab...Quý khách hàng có nhu cầu vui lòng liên hệ để được tư vấn và hỗ trợ.
