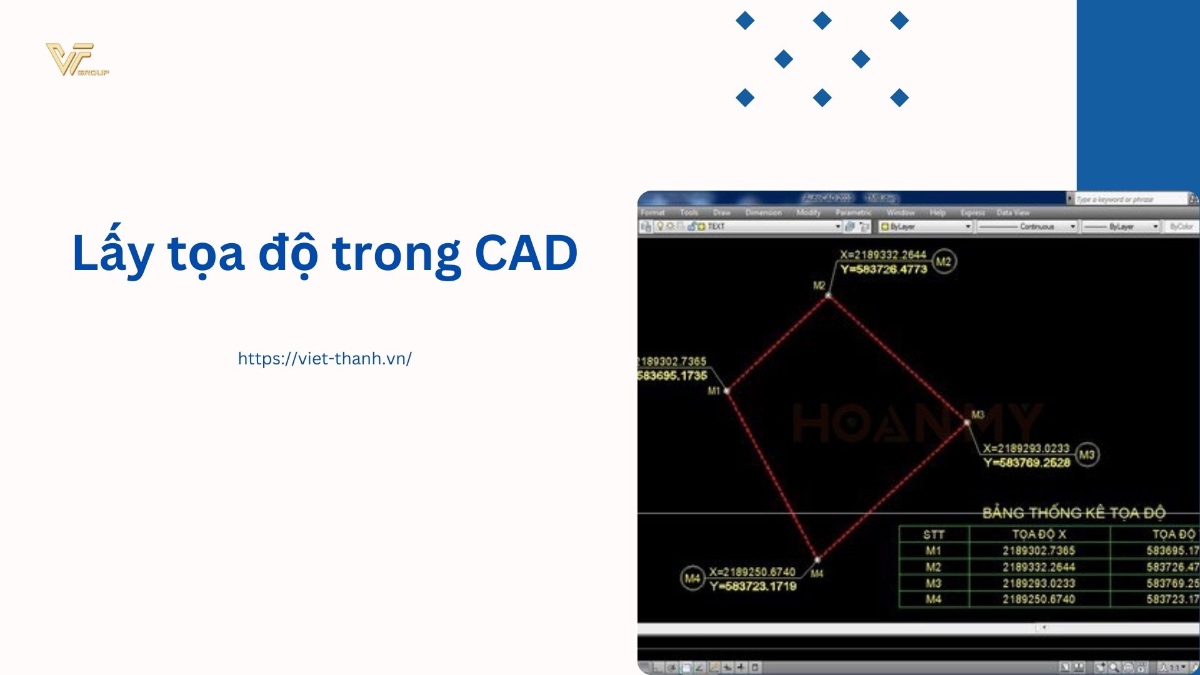

Làm thế nào để lấy tọa độ trong CAD? Hướng dẫn chi tiết

Lấy tọa độ trong CAD (AutoCAD) là một kỹ năng không thể thiếu khi xác định tọa độ chính xác giúp các chuyên gia trắc địa xác định vị trí cụ thể trên bản vẽ và áp dụng chúng vào thực tế một cách hiệu quả. Công cụ không thể thiếu trong các dự án đo đạc hiện đại là máy GNSS RTK, máy thuỷ bình giúp đo đạc chính xác và hiệu quả. Việt Thanh Group sẽ cung cấp cho bạn hướng dẫn chi tiết về cách lấy tọa độ trong CAD, các phương pháp phổ biến và những lưu ý quan trọng.

>>> Xem thêm: Các dự án bàn giao thiết bị đo đạc thành công tại Việt Thanh Group.

Tìm hiểu lấy tọa độ trong CAD là gì?

Lấy tọa độ trong CAD là quá trình xác định vị trí chính xác của một điểm, một đối tượng hoặc một điểm tham chiếu trên bản vẽ kỹ thuật. Trong phần mềm AutoCAD, mỗi điểm trên bản vẽ đều có một tọa độ cụ thể được xác định bởi các giá trị trong hệ tọa độ Descartes (hệ tọa độ Cartesian), bao gồm tọa độ X (trục ngang), Y (trục dọc) và trong không gian 3D còn có thêm tọa độ Z (trục đứng).

Việc lấy tọa độ trong CAD là một kỹ năng quan trọng trong nhiều lĩnh vực kỹ thuật như trắc địa, xây dựng, kiến trúc và quy hoạch đô thị. Tọa độ này giúp các kỹ sư và chuyên gia xác định chính xác vị trí các điểm trên bản vẽ, từ đó dễ dàng triển khai các dự án thực địa, đảm bảo tính chính xác trong quá trình thiết kế và thi công.

>>> Xem thêm: Quy trình tách thửa đất thổ cư: Hướng dẫn chi tiết nhất

Tầm quan trọng của việc lấy tọa độ trong CAD

Xác định vị trí chính xác trên bản vẽ

Lấy tọa độ trong CAD giúp xác định chính xác vị trí của các điểm trên bản vẽ kỹ thuật. Điều này đặc biệt quan trọng trong trắc địa, nơi mà mỗi milimet có thể ảnh hưởng lớn đến độ chính xác của các công trình xây dựng, hạ tầng hoặc các dự án đo đạc.

Hỗ trợ công tác lập bản đồ và quy hoạch

Việc lấy tọa độ từ bản vẽ CAD hỗ trợ hiệu quả trong công tác lập bản đồ địa chính, quy hoạch đất đai, và các dự án xây dựng khác. Tọa độ chính xác là nền tảng để thiết kế và triển khai các công trình một cách hiệu quả, đảm bảo rằng chúng tuân thủ đúng các yêu cầu kỹ thuật và pháp lý.

Kết nối giữa bản vẽ và thực tế

Tọa độ trong CAD đóng vai trò quan trọng trong việc chuyển đổi dữ liệu từ bản vẽ kỹ thuật thành thông tin thực địa. Điều này giúp các kỹ sư và nhà thầu thực hiện đúng vị trí và kích thước công trình theo thiết kế, đồng thời dễ dàng đối chiếu và chỉnh sửa khi cần.

Các phương pháp giúp lấy tọa độ trong CAD

Sử dụng lệnh ID Point: Cách đơn giản nhất để lấy tọa độ của một điểm trong CAD.

Bước 1: Mở bản vẽ CAD và truy cập vào tab Home.
Bước 2: Nhập lệnh ID và nhấn Enter.
Bước 3: Chọn điểm mà bạn muốn lấy tọa độ trên bản vẽ.
Bước 4: Tọa độ của điểm được chọn sẽ hiển thị trên dòng lệnh. Bạn có thể ghi lại hoặc sao chép tọa độ này để sử dụng sau.

Sử dụng lệnh LIST: Cung cấp tọa độ và hiển thị thông tin chi tiết về các đối tượng trong CAD.

Bước 1: Chọn đối tượng mà bạn muốn lấy tọa độ.
Bước 2: Nhập lệnh LIST và nhấn Enter.
Bước 3: Dòng lệnh sẽ hiển thị chi tiết về đối tượng, bao gồm cả tọa độ điểm bắt đầu và điểm kết thúc.

Sử dụng lệnh DIST: Giúp đo khoảng cách giữa hai điểm và cung cấp tọa độ của các điểm đó.

Bước 1: Nhập lệnh DIST và nhấn Enter.
Bước 2: Chọn điểm đầu và điểm cuối mà bạn muốn đo khoảng cách.
Bước 3: CAD sẽ hiển thị khoảng cách và tọa độ của hai điểm trên dòng lệnh.

Xuất tọa độ ra file Excel

Trong nhiều trường hợp, bạn cần xuất tọa độ của nhiều điểm ra file Excel để dễ dàng phân tích và sử dụng. Để thực hiện điều này, bạn có thể sử dụng một số plugin hoặc phần mềm hỗ trợ như Lisp, CSV Export, hoặc AutoLISP.

Bước 1: Cài đặt và kích hoạt plugin phù hợp cho CAD.
Bước 2: Sử dụng lệnh của plugin để chọn các điểm cần lấy tọa độ.
Bước 3: Xuất dữ liệu ra file Excel, trong đó tọa độ sẽ được sắp xếp theo dạng bảng dễ nhìn.

>>> Xem thêm: Mẫu xuất tọa độ trong Cad ra file Excel sử dụng lệnh Lisp.

Lưu ý quan trọng khi lấy tọa độ trong CAD

Đảm bảo hệ tọa độ đúng

Trước khi bắt đầu lấy tọa độ, bạn cần đảm bảo rằng hệ tọa độ của bản vẽ đã được thiết lập đúng. Việc thiết lập hệ tọa độ sai có thể dẫn đến việc lấy tọa độ không chính xác, gây ảnh hưởng lớn đến các công việc liên quan.

Kiểm tra đơn vị đo lường

Kiểm tra kỹ đơn vị đo lường của bản vẽ CAD trước khi lấy tọa độ. Điều này giúp tránh nhầm lẫn khi chuyển đổi dữ liệu từ CAD sang các phần mềm hoặc thiết bị khác.

Ghi chú và lưu trữ tọa độ cẩn thận

Sau khi lấy tọa độ, hãy đảm bảo rằng bạn ghi chú và lưu trữ tọa độ một cách cẩn thận. Điều này đặc biệt quan trọng trong các dự án lớn, nơi mà thông tin về tọa độ cần được quản lý một cách chính xác và có hệ thống.

Sử dụng phần mềm hỗ trợ

Đối với các bản vẽ phức tạp hoặc yêu cầu lấy nhiều tọa độ, bạn nên sử dụng các phần mềm hỗ trợ hoặc plugin để tối ưu hóa quy trình làm việc. Các công cụ này không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu rủi ro sai sót trong quá trình lấy tọa độ.

Bên cạnh đó, sử dụng Máy Thủy Bình Sokkia , Máy Thủy Bình Leica , Máy Thủy Bình Hi-Target giúp nâng cao chất lượng công việc trong các lĩnh vực đo đạc địa lý và các máy thủy bình nổi bật như:

Máy Thủy Bình Hi-Target HT32, Máy Thủy Bình Sokkia B40A, Máy Thủy Bình Nikon AX-2S để xác định chính xác vị trí và ranh giới của từng thửa đất trên thực địa.

Ứng dụng của việc lấy tọa độ trong CAD trong trắc địa

Lập bản đồ địa hình

Trong một dự án xây dựng đường cao tốc, kỹ sư trắc địa cần lập bản đồ địa hình chi tiết của khu vực dự án. Bằng cách sử dụng CAD để lấy tọa độ của các điểm quan trọng như đỉnh đồi, thung lũng, và ranh giới khu vực, kỹ sư có thể tạo ra bản đồ địa hình với độ chính xác cao. Những tọa độ này sau đó được nhập vào phần mềm chuyên dụng như GIS (Geographic Information System) để phân tích độ dốc, độ cao, và xác định các vị trí cần đào đắp hoặc xây dựng nền đường.

Thiết kế và quy hoạch đô thị

Trong một dự án phát triển khu đô thị mới, các kiến trúc sư và kỹ sư quy hoạch sử dụng CAD để thiết kế các công trình như tòa nhà, đường phố, và công viên. Việc lấy tọa độ chính xác trong CAD giúp xác định vị trí cụ thể của mỗi công trình trên bản vẽ.

Khi thiết kế một tòa nhà, kỹ sư cần đảm bảo rằng tòa nhà này nằm chính xác ở vị trí được quy hoạch để không vi phạm khoảng cách an toàn với đường dây điện, hệ thống cấp thoát nước hay không lấn vào khu vực công cộng như công viên hay trường học.

Giám sát và thi công công trình

Trong quá trình xây dựng một cây cầu, các kỹ sư sử dụng tọa độ lấy từ bản vẽ CAD để xác định vị trí chính xác của các cọc móng. Sau khi các cọc được thi công, kỹ sư sử dụng thiết bị trắc địa để kiểm tra tọa độ thực tế của các cọc này, so sánh với tọa độ đã lấy từ CAD để đảm bảo rằng chúng được đặt đúng vị trí và đúng cao độ theo thiết kế.

>>> Xem thêm: Hướng dẫn 3 cách nhập tọa độ trong CAD cực dễ ai cũng làm được

Việc lấy tọa độ trong CAD là một kỹ năng thiết yếu trong trắc địa và nhiều lĩnh vực liên quan khác. Tọa độ chính xác không chỉ giúp bạn hoàn thành công việc hiệu quả hơn mà còn đóng góp vào sự thành công của toàn bộ dự án.Việt Thanh Group tự hào là đơn vị hàng đầu trong việc cung cấp các dịch vụ cho thuê thiết bị đo đạc với đội ngũ nhân viên hỗ trợ chuyên nghiệp trên toàn quốc.
