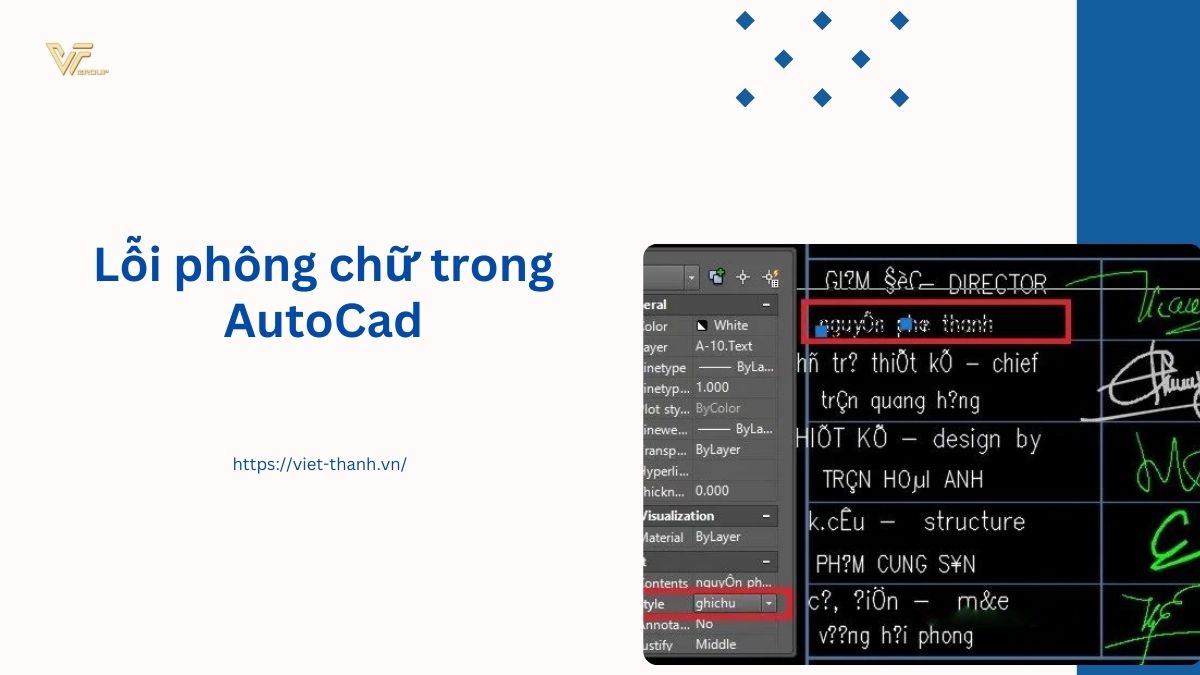

Nguyên nhân và cách sửa lỗi phông chữ trong AutoCAD hiệu

Lỗi phông chữ trong AutoCAD là một trong những vấn đề phổ biến mà nhiều người dùng gặp phải, đặc biệt khi làm việc với các file CAD được chia sẻ từ các máy tính hoặc phiên bản phần mềm khác nhau. Việt Thanh Group sẽ phân tích chi tiết nguyên nhân, cách nhận diện và khắc phục lỗi phông chữ trong AutoCAD, làm việc với máy định vị 2 tần số RTK như Máy GNSS RTK Hi-Target để đảm bảo bản vẽ của bạn luôn chuyên nghiệp và chính xác.

>>> Xem thêm: Các dịch vụ cho thuê thiết bị đo đạc uy tín tại Việt Thanh Group.

Nguyên nhân gây ra lỗi phông chữ trong AutoCAD là gì?

Thiếu font chữ trên hệ thống

AutoCAD sử dụng nhiều loại phông chữ khác nhau, đặc biệt là các phông SHX, TTF hoặc OTF. Nếu hệ thống của bạn không có các phông chữ này, các ký tự sẽ không hiển thị đúng mà thay vào đó là biểu tượng ô vuông hoặc dấu hỏi.

Sử dụng font tùy chỉnh

Một số bản vẽ được thiết kế với phông chữ tùy chỉnh mà không có sẵn trong thư viện của AutoCAD. Khi mở trên một máy khác, phần mềm không nhận diện được font này, dẫn đến lỗi hiển thị.

File CAD được chia sẻ từ máy khác

Khi file CAD được chuyển qua các máy tính khác nhau mà không kèm theo thư mục font, AutoCAD sẽ không thể tìm thấy phông chữ cần thiết để hiển thị.

Phiên bản AutoCAD không tương thích

Một số phiên bản cũ của AutoCAD không hỗ trợ các phông chữ hiện đại hoặc các định dạng font mới, gây ra lỗi không nhận diện.

Lỗi cài đặt mặc định trong AutoCAD

Cài đặt mặc định sai trong phần Font Mapping hoặc Text Style có thể dẫn đến việc phần mềm hiển thị sai hoặc không thể hiển thị phông chữ.

>>> Xem thêm: dịch vụ cho thuê thiết bị đo đạc với các chính sách hiệu quả nhất.

Cách nhận biết lỗi phông chữ trong AutoCAD

Khi gặp lỗi phông chữ trong AutoCAD, bạn sẽ dễ dàng nhận ra thông qua các dấu hiệu như:

Các ký tự hiển thị dưới dạng ô vuông, dấu hỏi hoặc bị mất hoàn toàn.
Cảnh báo xuất hiện trên thanh lệnh, thông báo rằng font chữ không tìm thấy.
Các văn bản bị biến dạng, không đúng định dạng hoặc kích thước ban đầu

Cách khắc phục lỗi phông chữ trong AutoCAD như thế nào?

Kiểm tra và cài đặt font chữ bị thiếu

Đây là cách cơ bản nhất để khắc phục lỗi font trong AutoCAD.

Bước 1: Xác định tên font bị thiếu

Khi mở file CAD bị lỗi, AutoCAD thường hiển thị thông báo cho biết tên phông chữ bị thiếu. Đọc kỹ thông báo này để xác định tên font.

Bước 2: Tải font chữ tương ứng

Bạn có thể tải font chữ bị thiếu từ các nguồn uy tín, chẳng hạn:

Trang web của Autodesk.
Các trang chia sẻ font CAD chuyên dụng (như Cadforum.cz).
Hoặc yêu cầu người gửi file cung cấp thư mục font đi kèm với bản vẽ.

Bước 3: Cài đặt font vào thư mục Fonts của AutoCAD

Sau khi tải font, sao chép file font (thường là .SHX hoặc .TTF) vào thư mục Fonts của AutoCAD:

makefile

C:\Program Files\Autodesk\AutoCAD <Phiên bản>\Fonts

Lưu ý: Nếu máy bạn chạy Windows 64-bit, đường dẫn có thể khác, ví dụ:

java

C:\Program Files (x86)\Autodesk\AutoCAD <Phiên bản>\Fonts

Bước 4: Khởi động lại AutoCAD

Sau khi cài đặt font, khởi động lại AutoCAD để hệ thống nhận diện phông chữ mới.

Tăng độ chính xác với thiết bị đo đạc chuyên dụng

Nếu bạn đang làm việc với bản vẽ cần độ chính xác cao và sát thực tế, việc sử dụng Máy GNSS RTK Satlab như SatLab SL7 là một giải pháp lý tưởng. Thiết bị này không chỉ hỗ trợ đo đạc tọa độ chuẩn mà còn cung cấp dữ liệu đầu vào chính xác để các kỹ sư dễ dàng tạo bản vẽ mà không lo sai lệch thông số.

Sử dụng lệnh Font Mapping (Mapping font)

Khi bạn không thể cài đặt font chữ bị thiếu, bạn có thể thay thế nó bằng một phông chữ tương tự bằng cách sử dụng tính năng Font Mapping.

Cách thực hiện:

Xác định tên font cần thay thế:
Xem thông báo lỗi để biết tên font bị thiếu.

Tìm file acad.fmp:
File này thường nằm trong thư mục cài đặt AutoCAD, chẳng hạn:
makefile
C:\Program Files\Autodesk\AutoCAD <Phiên bản>\

Mở file bằng Notepad:
Chuột phải vào file acad.fmp, chọn Open With và chọn Notepad để chỉnh sửa.

Thêm dòng lệnh thay thế font:
Trong file acad.fmp, thêm dòng lệnh theo cú pháp:
css
Tên font bị thiếu.TTF;Tên font thay thế.TTF

Ví dụ:
Helvetica.TTF;Arial.TTF

Lưu file và khởi động lại AutoCAD:
Sau khi chỉnh sửa, lưu file và mở lại AutoCAD để áp dụng thay đổi.

Kiểm tra và chỉnh sửa Text Style trong AutoCAD

Phần lớn lỗi phông chữ liên quan đến Text Style trong AutoCAD. Đôi khi, kiểu chữ (Style) được cài đặt sai hoặc không đồng nhất trong bản vẽ.

Cách thực hiện:

Gõ lệnh STYLE trên thanh lệnh và nhấn Enter.
Bảng Text Style sẽ hiển thị.
Kiểm tra kiểu chữ:
- Xem các kiểu chữ đang được sử dụng và font chữ được liên kết.
- Nếu phát hiện kiểu chữ đang sử dụng font không đúng, chọn kiểu chữ đó và sửa lại font.
Chọn font mới:
- Trong bảng Text Style, chọn Font Name từ danh sách và thay đổi thành font bạn muốn (ví dụ: Arial, simplex.shx).
Nhấn Apply và OK để lưu thay đổi.

Sử dụng font chuẩn khi thiết kế

Để tránh lỗi phông chữ khi chia sẻ file CAD với người khác, bạn nên sử dụng các font chữ phổ biến và chuẩn.

Các font chữ nên sử dụng:

SHX Fonts:
- simplex.shx
- romans.shx
- arial.shx
TTF Fonts:
- Arial
- Times New Roman
- Verdana

Việc sử dụng các font chữ chuẩn sẽ đảm bảo tính tương thích cao giữa các máy tính và các phiên bản AutoCAD khác nhau.

Nhúng font chữ vào file CAD khi chia sẻ

Khi gửi file AutoCAD cho người khác, bạn nên nhúng font chữ vào bản vẽ để đảm bảo rằng file sẽ hiển thị đúng phông chữ trên mọi máy tính.

Cách thực hiện:

Vào menu Options bằng cách nhấn phím tắt OP.
Trong tab Open and Save, bật tùy chọn Embed Fonts:
- Tích vào mục Embed TrueType Fonts.
Nhấn OK để lưu thay đổi.

Lưu ý:

Việc nhúng font sẽ làm tăng kích thước file CAD, nhưng nó đảm bảo rằng bản vẽ hiển thị đúng trên mọi máy tính.

Kiểm tra và sửa lỗi file CAD

Một số lỗi phông chữ có thể bắt nguồn từ lỗi trong file bản vẽ. Sử dụng các lệnh dưới đây để kiểm tra và sửa lỗi:

Lệnh AUDIT:
Gõ AUDIT trên thanh lệnh, nhấn Enter. Lệnh này sẽ kiểm tra toàn bộ file và tự động sửa lỗi nếu phát hiện.
Lệnh RECOVER:
Sử dụng RECOVER để mở file bị lỗi và sửa chữa các thành phần bị hỏng.
Lệnh OVERKILL:
Gõ OVERKILL để xóa các đối tượng trùng lặp hoặc không cần thiết, giúp bản vẽ sạch hơn.

>>> Xem thêm: Lệnh Line trong CAD: Hướng dẫn chi tiết cách sử dụng và ứng dụng

Mẹo tối ưu để tránh lỗi phông chữ trong AutoCAD

Sử dụng bộ font đồng nhất trong dự án: Đảm bảo toàn bộ thành viên trong nhóm sử dụng cùng một bộ font để tránh lỗi khi chia sẻ file.
Sao lưu thư mục font: Khi cài đặt AutoCAD hoặc nhận file từ máy khác, hãy sao lưu thư mục font để dễ dàng khắc phục khi cần.
Cập nhật phiên bản AutoCAD: Sử dụng phiên bản AutoCAD mới nhất để đảm bảo tương thích với các font hiện đại.
Chuyển đổi định dạng font tùy chỉnh: Nếu bạn nhận được file với font tùy chỉnh, hãy sử dụng phần mềm chuyển đổi font sang định dạng SHX hoặc TTF trước khi sử dụng.

>>> Xem thêm: Cách mở khóa bản vẽ cad: hướng dẫn chi tiết

Lỗi phông chữ trong AutoCAD không chỉ ảnh hưởng đến tính thẩm mỹ của bản vẽ mà còn gây khó khăn trong việc trình bày và chia sẻ dự án. Với các nguyên nhân và cách khắc phục được đề cập chi tiết trong bài viết, bạn có thể dễ dàng xử lý và ngăn chặn lỗi này trong tương lai. Đừng quên áp dụng các mẹo tối ưu và đảm bảo sử dụng các font chữ chuẩn để bản vẽ của bạn luôn đạt chất lượng cao nhất.
