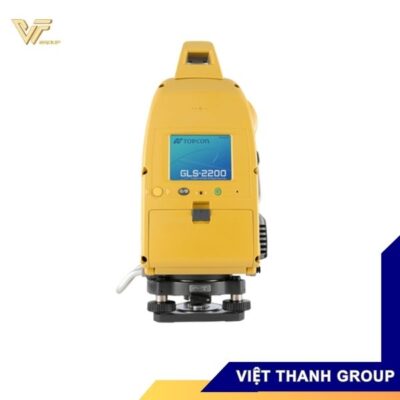

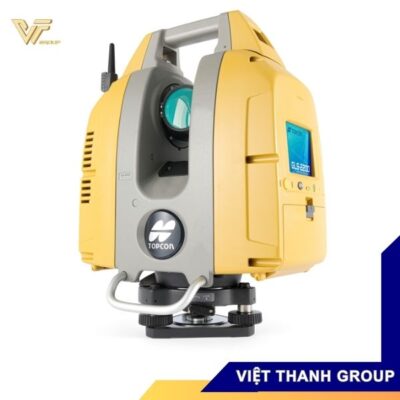

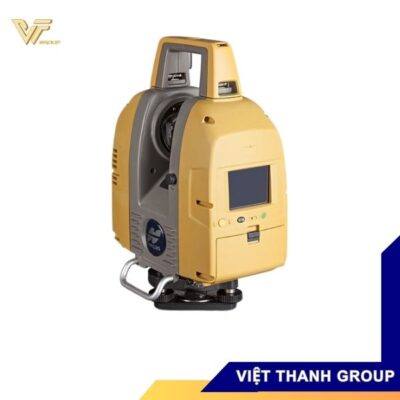

Máy quét Scan laser Topcon GLS 2200

 Thông số kỹ thuật của Topcon GLS 2200

Máy quét laser GLS-2200 là 1 loại thiết bị scan laser do hãng Topcon – Nhật Bản sản xuất. Với công nghệ quét và quy trình làm việc mới nhất + phần mềm xử lý thân thiện với người dùng giúp cho chúng ta có thể hoàn thành công việc nhanh chóng và dễ dàng.

Máy quét laser Scan GLS 2200 phù hợp nhất cho việc  scan các công trình xây dựng, đường hầm,... Dữ liệu đám mây điểm 3D từ máy quét Topcon GLS 2200 giúp các kỹ sư nắm vững kết cấu của các vật thể với độ chính xác cao.

• Chế độ quét độc đáo có thể thu thập dữ liệu ở các khu vực làm việc lớn.
• Nhận dữ liệu rõ ràng hơn với độ chính xác là 1mm thông qua MAGNET Collage.
• Khả năng chụp ảnh HDR nâng cao kết quả tạo mô hình 3D.
• Thiết lập kiểu khảo sát đồng bộ hóa máy quét với cùng một hệ tọa độ như tệp thiết kế, giảm thời gian xử lý sau
• Phạm vi mục tiêu thiết lập ưu việt lên đến 200m, giúp giảm số lượng thiết lập.
• API cho phép phần mềm của bên thứ 3 có thể tương tác được với máy.

Khả năng quét tốt hơn nhờ tích hợp nhiều loại gương

Có thể scan các target ( có thể là gường tròn, gương 360, gương giấy, dùng cho việc ghép nối các trạm quét, 1 số Laser Scan khác chỉ có thể scan được target hình cầu hoặc dạng bảng) lên tới 200 m, rất thích hợp cho việc thao tác ở công trường, đặc biệt là những công trình có phạm vi lớn hay cần liên kết những trạm quét xa nhau mà tránh phải di chuyển target quá nhiều.

Phương pháp scan truyền thống với tất nhiều target trung gian -> việc di chuyển target rất nhiều sẽ mất rất nhiều công sức thao tác ở công trường

1 trong những điểm mạnh của Topcon với khả năng scan target (nhiều loại target khác nhau) ở khoảng cách lên tới 200m giúp dễ dàng bố trí trạm quét và thao tác nhanh chóng tại công trường (lưu ý đây là thiết bị Laser Scanner Only – Laser chuyên dụng, độ chính xác tốt hơn, nếu là thiết bị 2 in 1kết hợp giữa toàn đạc robotic và Laser Scanner thì khoảng cách scan target sẽ lớn hơn rất nhiều nhưng đi kèm với đó là khả năng scan sẽ kém hơn Scanner riêng biệt)

Ngoài ra Topcon còn có một phương pháp khác cho phép kết nối các trạm quét Scan ở những khu vực khó khăn, kết nối trạm phía trong và phía ngoài mà không cần phải tạo ra quá nhiều target hay quá nhiều trạm scan để đạt được kết quả mong muốn.

• Hỗ trợ nhiều chế độ quét khác nhau ( 8 chế độ) thích hợp với những mục đích riêng biệt và độ phản xạ của bề mặt
• Kiểm tra sai số ghép trạm ngay trực tiếp tại công trường, giúp đảm bảo chính xác, hạn chế sai sót -> thao tác tại văn phòng chỉ cần bấm Click chuột để phần mềm chạy và đợi kết quả.



Chất lượng điểm đám mây được cải thiện

Độ chính xác bề mặt 1mm*(σ)

Chế độ đường phù hợp với thi công trải nhựa ICT, xây dựng và QA/QC cho BIM.
* Độ lệch chuẩn (1 σ) 1mm. Xử lý bằng Collage Office.

Chụp ảnh HDR tạo ra dữ liệu đám mây điểm rõ ràng

Hình ảnh bình thường của dữ liệu đám mây điểm 3D có xu hướng bị nhạt màu trắng và không gian tối không thể nhận ra. Dữ liệu đám mây điểm 3D được tô màu tạo ra hình ảnh HDR với màu sắc tự nhiên và chân thực hơn.



Phần mềm xử lý ghép trạm, lọc nhiễu: Magnet Collage

• Ghép nối các trạm Laser Scan, lọc nhiễu, report kết quả ghép trạm, chèn hệ toạ độ khu vực hoặc giả định.
• Cho phép kết nối tất cả dữ liệu của UAS (load trực tiếp ảnh vào phần mềm), Laser Scan trạm cố định (GLS), Laser Scan trạm di động (IPS), hay mô hình point cloud (add model)
• Hỗ trợ các tính năng tính toán: Tính khối lượng (volume caculation), view các mặt cắt, xuất ra các định dạng Laser Scan thông dụng (rcs-Autodesk, e57, las, pcd, ptx, txt, cl3, clr)



Có ba mô-đun có sẵn để đo các phạm vi khác nhau

Sản phẩm này đo khoảng cách từ khoảng cách ngắn bên trong một cơ sở đến các dự án kỹ thuật dân dụng đã xây dựng và các công trình lớn khác.



Hỗ trợ 8 chế dộ đo lường cho kết quả tốt nhất

GLS-2200 cung cấp nhiều chế độ đo khác nhau để đáp ứng các nhu cầu khác nhau tại công trường nhằm đạt được phép đo chính xác và tăng năng suất bất kể điều kiện công trường



Chế độ đường bộ

Chế độ đường bộ thậm chí có thể quét các bề mặt có màu tối như nhựa đường và kết cấu lát đường ICT. Ngoài ra, GLS 2200 còn có Camera đồng trục kép 5MP chụp ảnh góc rộng 170° tốc độ cao và ảnh góc hẹp 8,9°.



Phần mềm điều khiển trực quan

Với phần mềm điều khiển tích hợp, việc quét có thể được bắt đầu chỉ bằng một nút chạm. Cùng với màn hình đồ họa màu, thao tác quét có thể được tiến hành một cách trực quan.



WLAN kết nối dễ dàng với Máy tính bảng Android*

Khả năng WLAN cho phép người dùng điều khiển máy tính bảng Android từ xa. Mọi hoạt động trong máy tính bảng đều được chuyển tiếp đến máy quét.





Bù nghiêng 2 trục đảm bảo độ chính xác phép đo

Độ nghiêng hai trục (x/- 6′) giống hệt với độ nghiêng có sẵn trên máy toàn đạc. Dữ liệu quét có thể được ghi lại chính xác bằng phần mềm xử lý hậu kỳ Collage Office.



• Mô hình hóa thông tin tòa cao ốc, công trình xây dựng
• Mô hình hóa hiện trường thiên tai, tai nan
• Mô hình hóa 3D các công trình, di sản
• Khảo sát đo đạc trước khi xây dựng Cầu, Hầm, Đường dây tải điện…
• Khảo sát chất lượng các công trình

Việt Thanh Group là địa chỉ mua máy Scan Laser GLS2200 uy tín, chính hãng. Chúng tôi có văn phòng tại Thanh Hóa, Hà Nội và Tp Hồ Chí Minh, Nghệ An để khách hàng có thể tham quan sản phẩm.  Liên hệ hotline: 0349.318.789 để được báo giá máy Scan Laser GLS2000 tư vấn các loại máy trắc địa khác.

Tài liệu giới thiệu Topcon GLS 2200
