Tổng quan về máy quét Cygnus
- Để hiểu Cygnus, trước tiên chúng ta cần hiểu hai khái niệm: đám mây điểm và công nghệ SLAM.
- Đám mây điểm là tập hợp các điểm ba chiều trong không gian, mỗi điểm chứa thông tin tọa độ không gian, một số điểm có thể chứa thông tin màu sắc hoặc dữ liệu cường độ phản xạ. Dữ liệu đám mây điểm mà thiết bị sử dụng là dữ liệu được thu thập bởi lidar. Ưu điểm - đo không tiếp xúc, tốc độ đo nhanh, độ chính xác cao và nhận dạng chính xác.
- Và SLAM, Bản đồ hóa, dựa vào dữ liệu của cảm biến và đám mây điểm laser để khôi phục dữ liệu không gian 3D thông qua các thuật toán nhằm đạt được khả năng định vị và xây dựng bản đồ môi trường xung quanh theo thời gian thực.
- Máy quét SLAM cầm tay Cygnus áp dụng công nghệ SLAM để thu được dữ liệu thông tin không gian mục tiêu thông qua quá trình quét cảm biến. Nó có thể nhận ra định vị thời gian thực và mô hình 3D ở nhiều cảnh trong nhà và ngoài trời khác nhau mà không cần định vị GNSS. Tính năng này của Cygnus có thể mang lại cho bạn trải nghiệm làm việc tốt hơn.
Điểm nổi bật của Satlab Cygnus

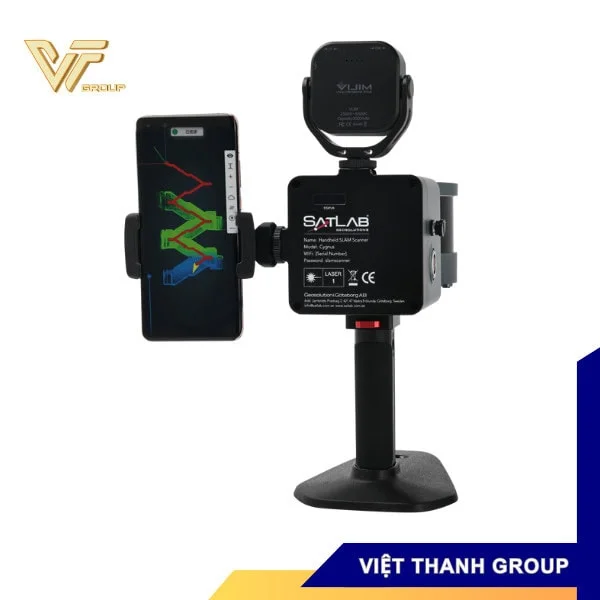

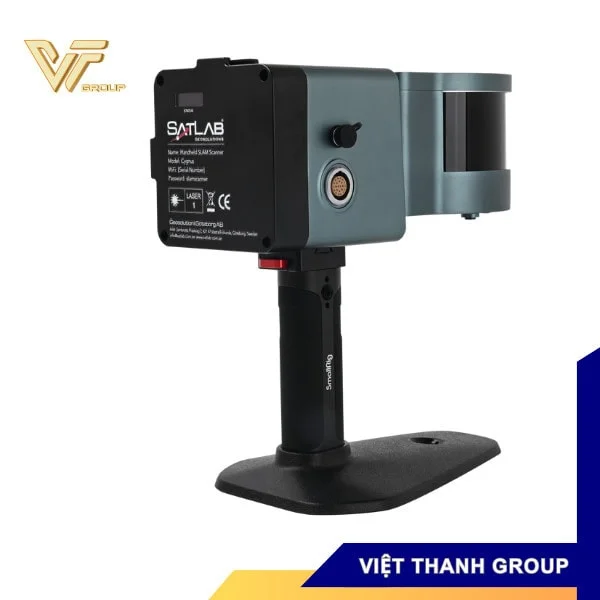

Các bộ phận chính của Cygnus

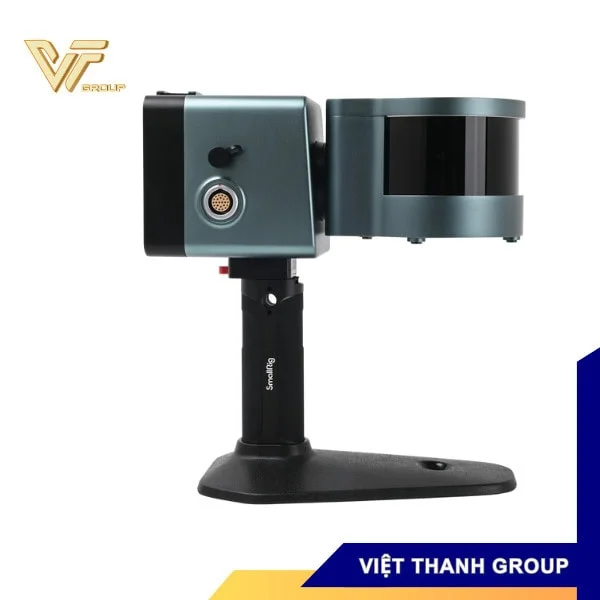

- Lidar: Đầu dò laser quay có thể quét môi trường xung quanh theo mọi hướng bằng cách xoay trên trục của nó. Phạm vi quét của nó là 105m ở hai bên, điểm chính xác xấp xỉ 1-3cm, tốc độ quét 315.000 điểm mỗi giây và phạm vi góc quét là 360°×285°.

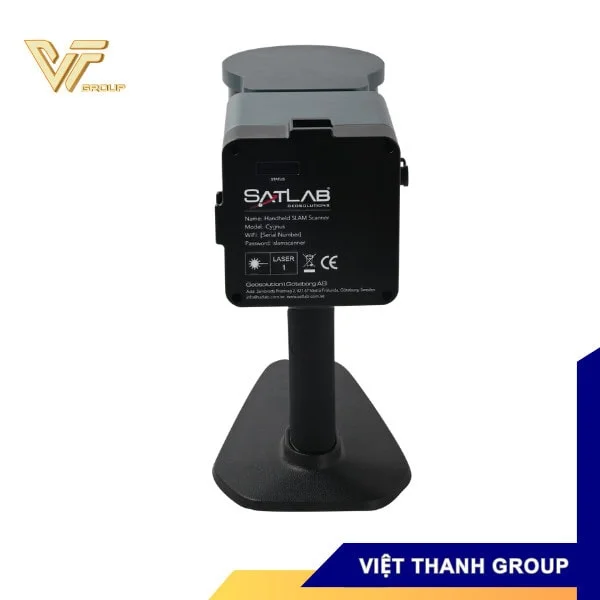

- Trạng thái hoạt động: Hiển thị trạng thái hoạt động của Cygnus, phản ánh trạng thái làm việc của hệ thống trong thời gian thực.

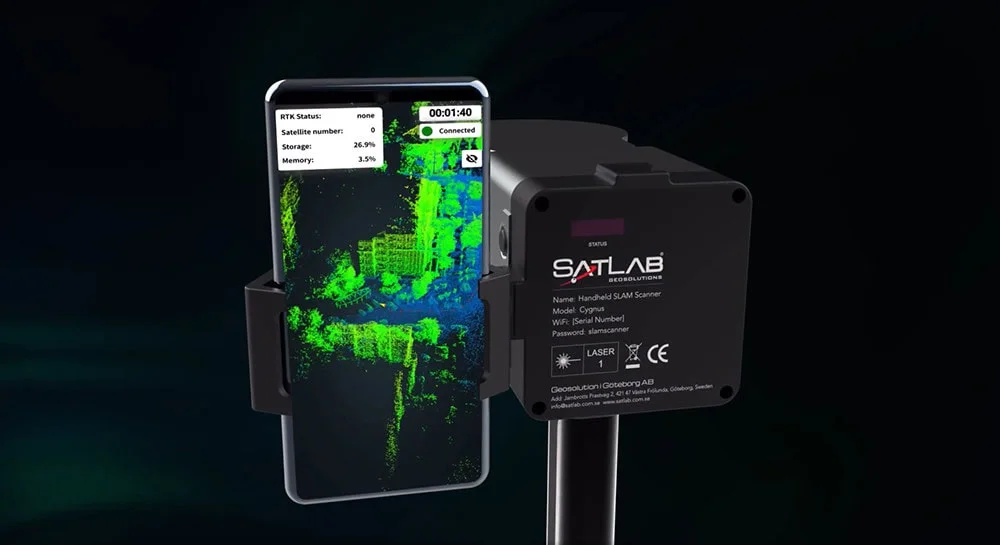

- Xem trước thời gian thực của APP dành cho thiết bị di động: Khi dữ liệu đám mây điểm được tạo, tất cả có thể được duyệt trong thời gian thực thông qua APP trực tiếp. Ngoài ra, APP di động cũng hỗ trợ nhiều phương thức tương tác duyệt web và hỗ trợ nhiều nội dung tương tác giữa người và máy tính hơn.
Ưu điểm nổi bật của Cygnus
Khả năng quét nhanh chóng
Thiết bị Lidar này có phạm vi quét lên đến 120m và 320.000 điểm mỗi giây, phạm vi góc quét lớn 360° x 285°, máy quét SLAM cầm tay Cygnus có thể quét các môi trường đơn giản hoặc phức tạp một cách chính xác và nhanh chóng.
Dữ liệu có thể xuất ngay lập tức
Thiết bị có thể xử lý dữ liệu nhanh chóng chỉ trong 1 giây nhờ tính năng độc đáo của thuật toán giải mã thời gian thực. Và dữ liệu có thể được xuất ngay lập tức khi quét xong hoàn chỉnh, nâng cao hiệu quả làm việc.Phần mềm di động mạnh mẽ

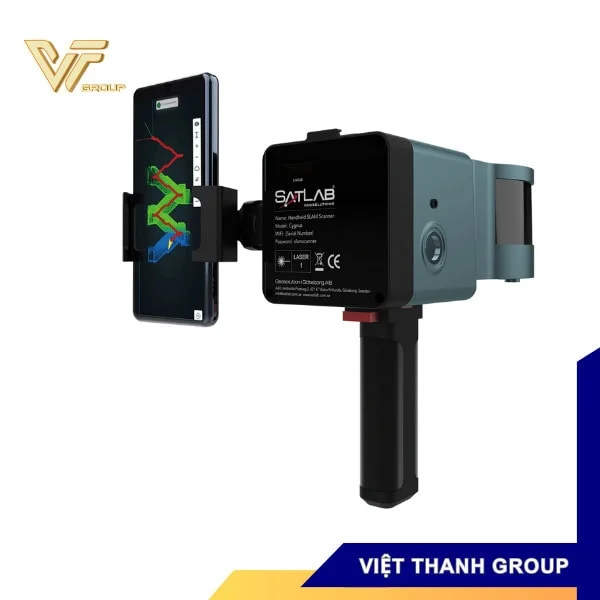

Ứng dụng Trình quản lý SLAM tương thích với thiết bị di động, cho phép đám mây điểm thời gian thực xem và cung cấp một loạt các mạnh mẽ tính năng tương tác.Trọng lượng nhẹ

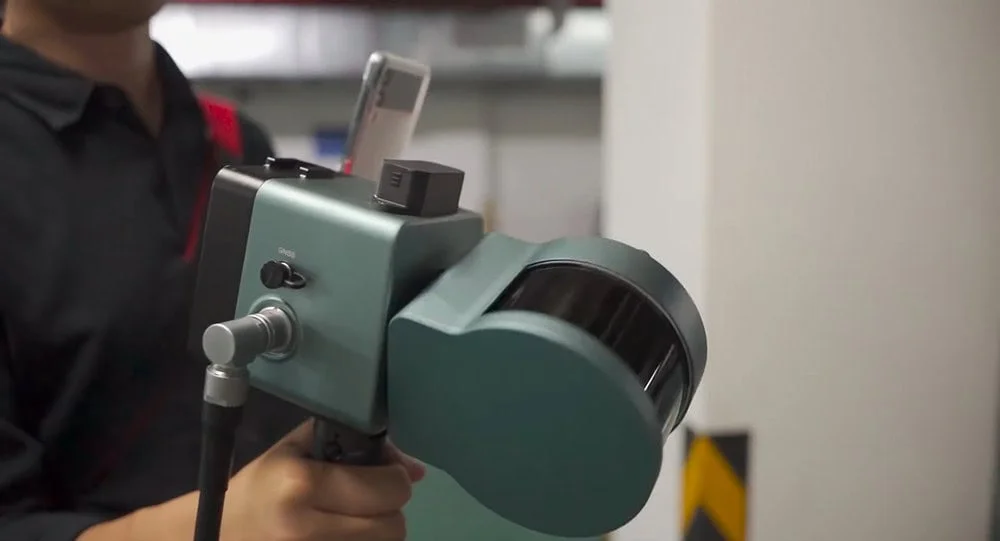

Thiết kế bền và cấu trúc chắc chắn làm cho máy quét một công cụ hoàn hảo để làm việc hiệu quả. Thiết bị chỉ nặng 1.5kg giúp người dùng dễ dàng sử dụng trong nhiều điều kiện môi trường.
Khả năng chống chịu
Cygnus ứng dụng hoạt động ngoài trời, thậm chí là phải hoạt động tại các khu vực khắc nghiệt, nên khả năng chống chịu rất quan trọng. Thiết bị được kiểm tra nhiều lần về khả năng chịu nhiệt độ, chống nước, chống bụi trước khi tung ra thị trường.
Chống bụi/nước IP65
Chỉ số chống bụi và nước đạt mức cao giúp thiết bị có thể hoạt động tốt ở môi trường bụi và mưa nhỏ
Chịu nhiệt
- Nhiệt độ hoạt động: -30°C~60°C
- Nhiệt độ bảo quản: -40°C~55°C
Chống va đập
Thùng đựng Lixel X1 được thiết kế chống sốc, giúp thiết bị hạn chế va đập khi di chuyển.
Ứng dụng của Cygnus
- Thu thập dữ liệu ở bất kỳ khu vực ngoài trời, trong nhà, dưới lòng đất hoặc khu vực bị che khuất nào khác mà không có tín hiệu GNSS.
- Xử lý dữ liệu theo thời gian thực nhanh chóng và cho phép xem trước dữ liệu.
- Hỗ trợ nhiều chức năng xử lý hậu kỳ dữ liệu.
- Sử dụng cho khai thác mỏ, lâm nghiệp, số hóa dưới lòng đất, xây dựng và các tình huống hoặc môi trường làm việc khác yêu cầu mô hình 3D.
- Gắn vào máy bay không người lái, xe cộ hoặc ba lô.
