Máy thủy bình điện tử Topcon DL-500 Series bao gồm 2 model: Topcon DL-502 và Topcon DL-503. Đây là hai model thuộc phân khúc máy thủy bình cao cấp của thương hiệu Topcon, mang lại khả năng đo lường ấn tượng.Dòng máy cân bằng kỹ thuật số DL-500 của Topcon loại bỏ các nguồn lỗi chính (con người!) trong việc cân bằng bằng cách tích hợp mã hóa nhân viên RAB (Hai chiều ngẫu nhiên) và công nghệ "Wave-and-Read".
  • Thao tác bằng một nút bấm
  • Độ chính xác chiều cao dưới milimet
  • Công nghệ mã RAB tiên tiến
  • Các chương trình đo được cài đặt sẵn
  • Đọc nhân viên nghịch đảo
Lăng kínhDL-502DL-503
Phóng đại32X28X
Đường kính vật kính45mm36mm
Độ phân giải3”3.5”
Với hai mẫu có sẵn để đáp ứng yêu cầu về độ chính xác, dòng máy cân bằng kỹ thuật số DL-500 đã được thiết kế để sử dụng trong môi trường khó khăn hoặc khắc nghiệt, nơi không thể cho phép xảy ra lỗi.Công nghệ mã hóa RAB độc quyền cho phép sử dụng trong điều kiện ánh sáng yếu hoặc ánh sáng mặt trời chói chang và với phần mềm ghi nhật ký trực quan trên bo mạch, việc xác định độ cao chính xác thực sự đơn giản như điểm và thước đo.

Cấu tạo của máy thủy bình Topcon DL-500 Series

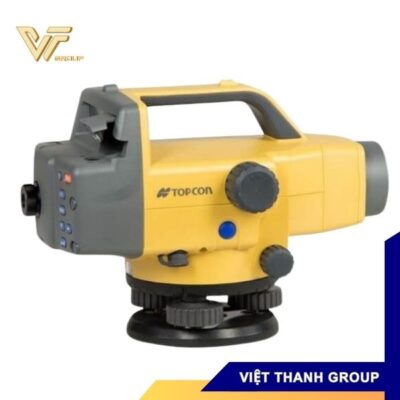

máy thủy bình Topcon DL-500 Series
1 – Màn hình LCD 2 – Pin sạc rời 3 – 7 phím bấm tiện lợi 4 – Bộ nhớ trong 2000 điểm 5 – Lăng kính phóng đại lớn 6 – Núm chỉnh tiêu cự 7 – Phím đo 8 – Cổng giao tiếp RS-232C

Các tính năng chính của máy thủy bình Topcon DL-500 Series

  • Khả năng đo nhanh chóng, chính xác: Đo cao độ 0.6mm, thời gian đo chính xác 3 giây.
  • Tự động lấy nét thông minh
  • Cảm biến độ nghiêng trục kép bảo vệ độ chính xác
  • Chương trình đo và ghi trên tàu
  • Bộ nhớ dung lượng 2.000 điểm, hỗ trợ khe cắm USB và thẻ SD
  • Bluetooth® không dây tùy chọn để kết nối với bộ thu thập dữ liệu

Đặc điểm kỹ thuật nổi bật của Topcon DL-500 Series

Tiết kiệm thời gian đo lên tới 40%

  • Sự kết hợp giữa “Lấy nét tự động” và “Trình tìm kiếm chế độ xem” nâng cao giúp tăng đáng kể tốc độ đo.
  • Thời gian đo – từ lúc nhân viên quan sát đến khi hoàn thành lưu trữ dữ liệu – có thể giảm tới 40% so với các cấp độ kỹ thuật số lấy nét thủ công.

Độ chính xác cao

  • Độ lệch chuẩn 0,2mm/1km
  • Từ Lấy nét tự động thông minh đến vận hành không dây, một số công nghệ tiên tiến được triển khai để mang lại độ tin cậy chưa từng có đồng thời loại bỏ các yếu tố lỗi trong quá trình đo.

Chuyển đổi liền mạch giữa lấy nét tự động và thủ công

  • Không cần chuyển chế độ lấy nét.
  • Thao tác nhấn phím kích hoạt sẽ tự động khởi động Tự động lấy nét.
  • Có thể lấy nét thủ công bất kỳ lúc nào bằng cách xoay núm lấy nét thay thế cho Lấy nét tự động.

Topcon DL-500 Series công nghệ Wave-and-Read

Bằng cách sử dụng công nghệ tính toán Wave-and-Read, Topcon DL-500 Series có thể thực hiện các phép đo liên tục, và hiển thị kết quả đo có độ chính xác cao nhất.

Các tính năng cải tiến của máy thủy bình điện tử Topcon DL-500 Series

Tự động lấy nét thông minh

  • DL-500 Series tự động tập trung hoàn toàn vào nhân viên RAB-Code.
  • Công nghệ này loại bỏ hoàn toàn việc lấy nét sai vào các đối tượng không mong muốn, nâng cao hiệu quả và độ tin cậy của phép đo.
  • Hơn nữa, Lấy nét tự động loại bỏ việc lấy nét không đầy đủ thường gây ra phép đo không chính xác với các thước đo kỹ thuật số.

Công nghệ Wave-and-Read

Bằng cách sử dụng công nghệ tính toán Wave-and-Read, Topcon DL-500 Series có thể thực hiện các phép đo liên tục, và hiển thị kết quả đo có độ chính xác cao nhất.

Cảm biến độ nghiêng trục kép

  • Cảm biến độ nghiêng trục kép dạng lỏng cảnh báo người dùng bằng màn hình LCD và phát ra tiếng bíp khi độ nghiêng của thiết bị vượt quá + -8,5', vô hiệu hóa phép đo để tránh đọc sai
  • Mức hình tròn đồ họa LCD tạo điều kiện thuận lợi cho việc thiết lập thiết bị.

Chương trình đo và ghi

  • Phần mềm tích hợp hỗ trợ đo chênh lệch chiều cao và ghi dữ liệu theo các quy trình sau: BF, BFFB, BBFF, BFBF, aBF, aBFFB, aFBBF (B=Backsight, F=Foresight, a=alternating)
  • Dung sai đo có thể được đặt ở mỗi tuyến để kiểm tra độ chính xác tại chỗ.

Bộ nhớ dữ liệu và giao diện cập nhật

  • Bộ nhớ trong 2.000 điểm.
  • Cổng USB và khe cắm thẻ SD để cải thiện khả năng sử dụng.

Modem không dây Bluetooth

  • Công nghệ Bluetooth không cần giấy phép cho phép hoạt động không dây thông qua nhiều thiết bị khác nhau như bộ thu thập dữ liệu.

Khả năng chống chịu

Các sản phẩm máy thủy bình Topcon nói chung và Topcon DL-500 Series nói riêng đều được kiểm định chất lượng nghiêm ngặt trước khi nhà sản xuất tung ra thị trường. Thiết bị được kiểm tra nhiều lần về khả năng chống chịu nhiệt độ, chống bụi, chống nước và làm việc tại các khu vực khắc nghiệt.
icon chống nước

Chống bụi/nước IPX4

Chỉ số chống bụi và nước đạt mức IPX4 giúp DL-500 Series có thể hoạt động tốt ở môi trường bụi và mưa nhỏ.
icon khả năng chịu nhiệt

Chịu nhiệt

  • Nhiệt độ hoạt động: -20°C~50°C
  • Nhiệt độ bảo quản: -40°C~70°C
icon chống va đập

Chống va đập

Topcon DL-500 Series được đựng trong thùng đựng chống sốc giúp thiết bị chống va đập, dễ dàng vận chuyển ở nhiều địa hình.

Ứng dụng của Topcon DL-500 Series trong công tác đo lường

Máy thuỷ bình Topcon DL-500 Series ứng dụng trong hầu hết các công việc liên quan:
  • Truyền độ cao từ mặt bằng cơ sở lên các tầng.
  • Đo cao độ giữa các điểm.
  • Lập lưới khống chế độ cao cho thi công xây dựng công trình
  • Triển khai các mốc độ cao từ bản vẽ thiết kế ra hiện trường.
  • Kiểm tra độ phẳng và độ dày của sàn thi công
  • Đo đạc quan trắc độ lún của công trình…

Bộ sản phẩm Topcon DL-500 Series đầy đủ

Dưới đây là bộ sản phẩm máy thủy bình Topcon DL-500 Series đầy đủ do Việt Thanh Group cung cấp.

THIẾT BỊSỐ LƯỢNG
Hộp đựng theo máy01
Đầu máy DL-500 Series01
Bao nilon che máy01
Giấy kiểm định máy01
