Mốc GPS trong trắc địa là gì?

02/05/2024
55 lượt xem

Mốc GPS trong trắc địa là một thành phần quan trọng trong hệ thống vệ tinh GPS (Global Positioning System). Mốc gps đã và đang góp phần hỗ trợ rất nhiều vào công tác đo đạc trắc địa như: xác định được vị trí, hỗ trợ đo khoảng cách. Vậy mốc GPS trong trắc địa là gì? Quy cách gắn mốc GPS trong trắc địa? Hãy cùng Việt Thanh Group tìm hiểu qua bài viết dưới đây.

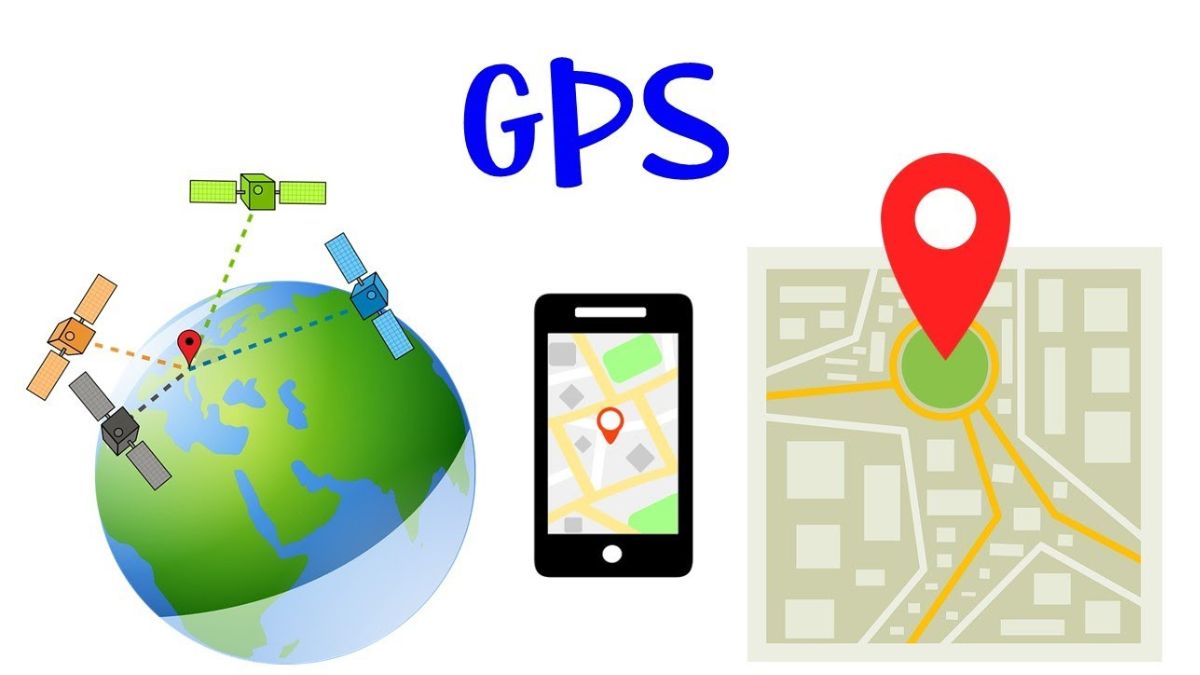

mốc GPS trong trắc địa là gì

Mốc GPS trong trắc địa là gì ?

Mốc GPS trong trắc địa là mốc được đo bằng hệ thống định vị GPS, dùng để xác định hiệu toạ độ giữa 2 điểm cần xem xét. Chúng có thông tin chi tiết về tọa độ geodetic, cao độ, hướng và các thông số khác để giúp người dùng xác định và liên kết các điểm khác nhau trong công việc trắc địa.Phương pháp này được sử dụng rộng rãi trong công tác đo đạc khảo sát , trắc địa địa hình với độ chính xác vô cùng cao.

Vai trò của mốc tọa độ GPS trong công tác đo đạc trắc địa

Mốc tọa độ GPS

Mốc tọa độ GPS đóng vai trò quan trọng trong việc xác định toạ độ và đo lường chính xác trong lĩnh vực trắc địa. Được thiết lập dựa trên hệ thống vệ tinh GPS, mốc toạ độ cung cấp một điểm tham chiếu chính xác để xác định vị trí và giải quyết các vấn đề liên quan đến sai số.

Môi trường xây dựng mốc tọa độ GPS

Môi trường xây dựng mốc GPS rất quan trọng để đảm bảo sự chính xác. Môi trường không tốt có thể gây ra nhiễu sóng hoặc ảnh hưởng từ các yếu tố khác như gió hay rung lắc, dẫn đến sai số trong kết quả đo lường. Do đó, việc lựa chọn môi trường phù hợp và thực hiện các biện pháp bảo vệ sẽ giúp tăng cường độ chính xác của mốc GPS.

>> Xem thêm Cách fix gốc công trình trên máy GPS RTK HI-Target

Kiểm tra sai số

Để kiểm tra sai số của mốc tọa độ GPS, các phương pháp kiểm tra được sử dụng như kiểm tra lại bằng phương pháp khác hoặc so sánh với các điểm tham chiếu khác. Qua việc kiểm tra này, có thể hiểu được mức độ chính xác và đáng tin cậy của mốc GPS, từ đó đưa ra các biện pháp điều chỉnh hoặc cải thiện nếu cần thiết.

mốc GPS trong trắc địa là gì
Hình ảnh mốc GPS ngoài thực địa

Quy trình xây dựng mốc GPS trong trắc địa để xác định điểm

Sử dụng các mốc – điểm gps khảo sát, đo đạc trong công tác trắc địa mang lại kết quả vô cùng khả quan. Tuy nhiên, để có kết quả chính xác tuyệt đối trước khi đo, xác định được cách chọn mốc gps đúng, các kỹ sư cũng cần thực hiện theo quy trình như sau:

Công tác chọn mốc GPS

  • Vẽ sơ đồ ghi chú điểm ngay tại thực địa.
  • Đặt tên điểm theo tên khu vực hay công trình.
  • Khi điểm chọn cần đo nối thuỷ chuẩn để tính cao độ, người chọn điểm phải khảo sát tuyến đo thuỷ chuẩn ngoài thực địa và lên kế hoạch đề xuất.
  • Khi tận dụng điểm cũ phải kiểm tra lại để đảm bảo các yêu cầu của mốc GPS.

 Quy cách chọn mốc GPS

Để lựa chọn được điểm chôn GPS, cần phải tìm hiểu thật cụ thể mục đích, mục tiêu của việc đo đạc, điều kiện tự nhiên và xã hội tại khu vực đó, dựa vào bản thiết kế kỹ thuật đã được để tiến hành khảo sát, từ đó chọn được điểm lưới GPS bên ngoài môi trường.

Vị trí các điểm GPS được chọn phải thoả mãn các yêu cầu sau:

  • Phù hợp với yêu cầu của thiết kế kỹ thuật, thuận lợi cho việc đo nối và các công tác đo đạc tiếp theo.
  • Thuận tiện cho việc lắp đặt máy thu và thao tác khi đo, có khoảng không rộng và góc cao của vệ tinh hơn 150 .
  • Điểm chọn phải đặt ở nơi ổn định, sử dụng được lâu dài và an toàn khi đo đạc.
  • Vị trí điểm chọn cần thuận tiện cho việc thu tín hiệu vệ tinh, tránh bị nhiễu tín hiệu do quá gần các trạm phát sóng và sai số đa đường dẫn (Multipath) do phản xạ tín hiệu từ các địa vật xung quanh. Vị trí điểm chọn phải cách xa nguồn phát sóng vô tuyến công suất lớn (như tháp truyền hình, trạm viba) hơn 200m, cách cáp điện cao thế hơn 50m.
  • Đo ngắm thuận tiện.
Mốc GPS trong trắc địa là gì
Quy trình xây dựng mốc GPS trong trắc địa để xác định điểm



Quy cách chôn mốc GPS trong trắc địa

Yêu cầu quan trọng đầu tiên là các điểm chôn, mốc GPS phải phù hợp với yêu cầu quy phạm hiện hành của Nhà nước.

Điểm GPS các cấp đều chôn mốc vĩnh cửu, khi chôn ở đáy hố phải đổ gạch, sỏi hoặc đổ một lớp bê tông lót bằng phẳng và ổn định.

Có thể lợi dụng nền đá, nền bê tông khoan gắn thêm dấu mốc ở hiện trường hoặc đúc sẵn bằng bê tông cốt thép theo quy cách trong quy phạm hiện hành của Nhà nước rồi đem chôn hay đúc ở hiện trường.

Đất dùng để chôn mốc GPS phải được sự đồng ý của cơ quan quản lý, người đang sử dụng đất cần làm thủ tục chuyển quyền sử dụng đất và các thủ tục ủy quyền bảo quản mốc.

Sau khi chọn điểm chôn mốc GPS, các tài liệu sau cần được bàn giao:

  • Ghi chú điểm GPS.
  • Sơ đồ lưới chọn điểm GPS.
  • Hồ sơ cho phép sử dụng đất và giấy bảo quản mốc trắc địa.
  • Tổng kết công tác kỹ thuật chọn điểm, chôn mốc.

Độ chính xác của mốc GPS so với các phương pháp khác trong trắc địa

Việc so sánh mốc GPS với các phương pháp đo đạc khác cho thấy những ưu và nhược điểm rõ rệt giữa các phương pháp này:

  • Độ chính xác: Mốc GPS, đặc biệt khi sử dụng công nghệ RTK (Real-Time Kinematic), cung cấp độ chính xác cao, thậm chí gần như tuyệt đối so với các phương pháp đo truyền thống.
  • Thời gian thực hiện: Công nghệ GPS RTK cho phép rút ngắn đáng kể thời gian thi công so với phương pháp đo toàn đạc truyền thống, giúp tiết kiệm thời gian và nhân lực.
  • Khả năng chịu đựng môi trường: Các thiết bị GPS, đặc biệt là GPS RTK, có độ bền cao và khả năng chống nước tốt, phù hợp với môi trường làm việc khắc nghiệt.
  • Nhân lực yêu cầu: GPS RTK yêu cầu ít nhân lực hơn trong quá trình đo đạc so với các phương pháp truyền thống, nơi mà việc đo đạc thường cần nhiều người tham gia.

Qua đó, mốc GPS sử dụng công nghệ RTK đem lại nhiều lợi ích về độ chính xác, tiết kiệm thời gian và nhân lực, phù hợp cho các công trình cần kết quả nhanh chóng và chính xác cao.

mốc GPS trong trắc địa là gì
Mốc GPS ứng dụng hệ thống vệ tinh toàn cầu để xác định điểm

Thiết bị định vị GNSS ứng dụng mốc GPS sử dụng công tác đo đạc, khảo sát

Hiện nay, hệ thống định vị GPS đang được ứng dụng rất nhiều trong công tác đo đạc, khảo sát và mang lại những kết quả chính xác. Việc sử dụng các thiết bị định vị GNSS để khảo sát các mốc GPS đang được các kỹ sư trắc địa, cầu đường ưu chuộng.

Để đạt kết quả tốt kỹ sư cần kiểm tra cẩn thận về thông số kỹ thuật, hiệu suất làm việc của các thiết bị thu GPS để đảm bảo chúng hoạt động chính xác, fix tốt trên nhiều trạng thái địa hình đặc biệt là ổn định. Sử dụng các máy thu tín hiệu vệ tinh từ các hệ thống định vị vệ tinh toàn cầu như: GPS, Galileo, GLONASS, Bắc Đẩu, NaviC…

Với công nghệ từ các thiết bị GNSS giúp công tác khảo sát địa hình, đo đạc, cập nhật toạ độ điểm, cao độ được chính xác nhất.

Trên thị trường hiện nay có khá nhiều hãng sản xuất máy thu GNSS phục vụ cho công tác sử dụng các mốc GPS như: Hi- Target (Trung Quốc), Satlab (Thuỵ Điển), South (Trung Quốc), Stonex (Italia)… nhưng xét về độ chính cá và tính ổn định khó qua các sản phẩm của Hi -Target như: máy GNSS RTK Hi-Target V200, GNSS RTK Hi -Target vRTK  và GNSS RTK Satlab Eyr.

>> Xem thêm Nguyên lý hoạt động của máy GPS RTK và ứng dụng thực tế

Việt Thanh Group là đơn vị phân phối chính hãng các thiết bị GNSS RTK  của thương hiệu Hi-Target, Satlab …dùng khảo sát trắc địa có ứng dụng hệ thống định vị toàn cầu GNSS cho kết quả đo chính xác, ít sai số được nhiều kỹ sư tin dùng. Quý khách hàng có nhu cầu vui lòng liên hệ Việt Thanh Group để được hỗ trợ và báo giá nhanh nhất.
