Có những phần mềm khảo sát địa hình nào?

26/04/2024
116 lượt xem

Phần mềm khảo sát đia hình ngày càng trở nên quan trọng, hỗ trợ rất nhiều cho công tác đo đạc, khảo sát, mang lại hiệu quả cao cho các kỹ sư. Nhờ có các phần mềm khảo sát địa hình công tác điều tra thực địa, khảo sát hiện trường được tối ưu về mặt thời gian và chi phí. Vậy có những phần mềm khảo sát  địa hình nào? Phần mềm nào nổi bật? Hãy cùng Việt Thanh Group tìm hiểu chi tiết thông qua bài viết dưới đây nhé.

phần mềm khảo sát địa hình

Tại sao cần phải khảo sát địa hình?

Khảo sát địa hình là việc xác định tọa độ, cao độ, địa vật mới tại khu vực cần khảo sát. Mục đích nhằm:

  • Lập dự án thiết kế, dự án đầu tư xây dựng các công trình công nghiệp, dân dụng, thủy lợi và giao thông.
  • Xác định đúng vị trí từng hạng mục mà công trình dự kiến xây dựng hoặc công trình đã và đang tiến hành xây dựng.
  • Đánh giá chính xác điều kiện cụ thể của từng địa hình và lấy đó làm cơ sở quy hoạch cho các dự án nhằm tối ưu kinh tế.
  • Xác định đúng khối lượng đào đắp công trình để đưa ra phương án thiết kế, thi công phù hợp.

Mặt khác, với những công trình có tầm quan trọng, quy trình khảo sát địa hình sẽ cho biết được tình trạng sụt, lún địa hình và có biện pháp giải quyết kịp thời.

Phạm vi khảo sát địa hình bao gồm: Mặt bằng, độ cao và đo bình đồ khu vực xây dựng, đo trắc dọc, trắc ngang tuyến.

>> Xem thêm về phần mềm trắc địa miễn phí dành cho ngành trắc địa, cầu đường

Những phần mềm khảo sát địa hình nổi bật nhất hiện nay

Trong quá trình thực hiện các công việc khảo sát trắc địa, cải tạo công trình hay thành lập bản đồ, các dữ liệu thu thập từ các thiết bị đo đạc sẽ được chuyển lên các phần mềm khảo sát địa hình để phân tích và cho kết quả chính xác.

Dưới đây là những phần mềm khảo sát địa hình được ứng dụng nhiều trong ngành trắc địa, cầu đường được nhiều kỹ sư tin dùng.

ANDTerrain

Phần mềm khảo sát địa hình và biên vẽ bản đồ ANDTerrain thuộc bộ giải pháp phần mềm khảo sát và thiết kế công trình ANDDesign đã được đăng ký bản quyền số 070/2010/QTG, chạy trong môi trường của AutoCAD200-AutoCAD2009 và tương thích với các hệ điều hành WinXP, Vista, Win7 và Win8 32 hoặc 64 bit cho kết quả đo chính xác thường được ứng dụng trong khảo sát ngoài thực địa.

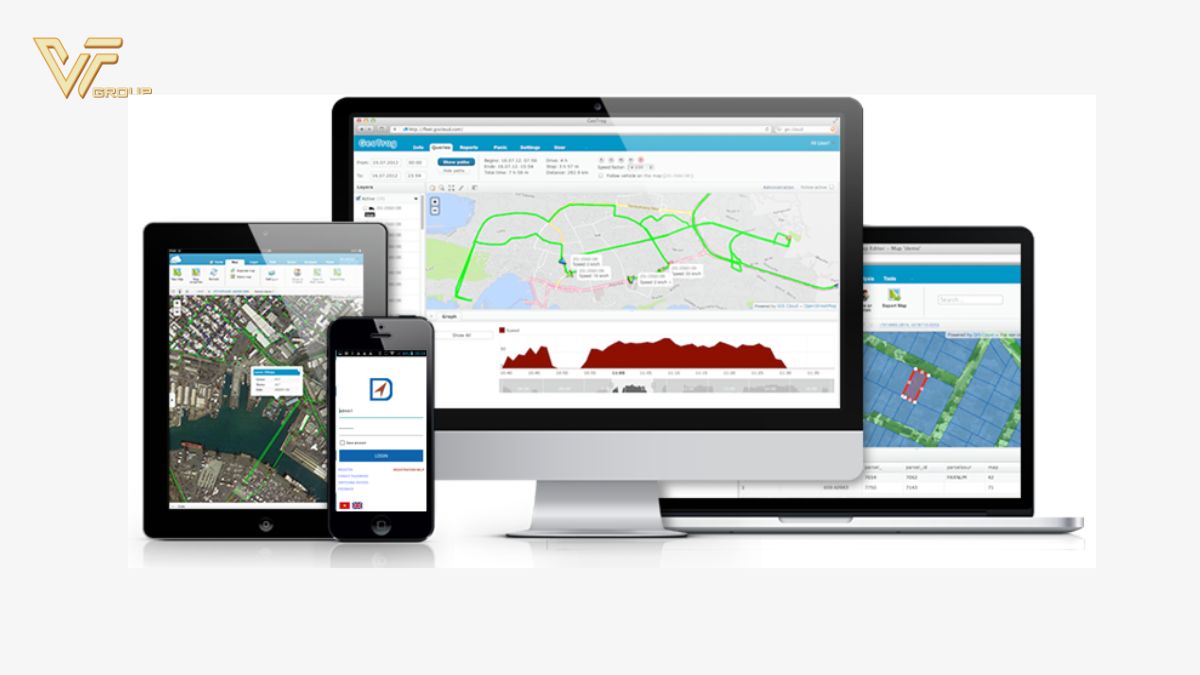

phần mềm khảo sát địa hình
Những phần mềm khảo sát địa hình nổi bật nhất

KSVN 9.1

KSVN 9.1 là công cụ giúp khảo sát địa hình các khu quy hoạch, công trình giao thông, công trình thuỳ lợi..hỗ trợ thành lập địa chất ngành xây dựng, cầu đường.

KSVN 9.1 thiết lập tham chiếu các trạm đo, cập nhật song song dữ liệu đo đạc và dữ liệu trên bản vẽ. Nhập dữ liệu truyền với các mã địa chất, các công trình tuyến được đưa lên bản vẽ. KSVN 9.1 chuyển đổi và chuyển hoá chuẩn các dạng tệp dữ liệu từ các loại máy toàn đạc điện tử (Nikon, Leica, Sokia set…), tự động xuất điểm trên bình đồ, chèn nổi địa vật tự động theo mã.

HHMaps

Công tác khảo sát địa hình yêu cầu phải xử lý một khối lượng số liệu với độ chính xác cao. Công việc xử lý số liệu bao gồm nhiều nghiệp vụ như xử lý số liệu đo mốc khống chế mặt bằng và độ cao, số liệu đo cao độ tổng quát, chi tiết, số liệu bình đồ, trắc dọc, trắc ngang… Để nâng cao năng suất lao động, giảm thiểu các sai số trong quá trình đo và xử lý số liệu, các phần mềm xử lý phải đảm bảo yêu cầu linh hoạt trong công nghệ nhập số liệu, thích ứng được với hầu hết các thiết bị đo và phương pháp đo đạc cũng như khả năng chuyển đổi số liệu, phải có khả năng xử lý số liệu mạnh mẽ, có khả năng kiểm tra và phát hiện sai số đo đạc và nhập liệu, có khả năng kết xuất tài liệu đúng tiêu chuẩn, nhanh chóng, chính xác.

HHMaps là phần mềm khảo sát địa hình quan trọng mà bất kỳ kỹ sư xây dựng, trắc địa nào cũng cần do hỗ trợ tối ưu, giúp tính toán nhanh chóng kích thước và nhiều công dụng khác.

phần mềm khảo sát địa hình

Global Mapper 23 Pro

Global Mapper là một phần mềm khảo sát địa hình tiên tiến được xây dựng và phát triển bởi nhà sản xuất Blue Marble Geographics. Chạy trên nền tảng của hệ điều hành Windows, Global Mapper có khả năng xử lý tất cả các loại dữ liệu, từ vector, raster đến dữ liệu về độ cao. Ngoài ra, Global Mapper còn cung cấp chế độ xem trực quan, các công cụ chuyển đổi và những tính năng chung của của một phần mềm GIS. Global Mapper thu hút người dùng thông qua cộng đồng sử dụng và Forum trực tuyến lớn.

Global Mapper là phần mềm khảo sát địa hình tốt nhất ứng dụng cho các thiết bị GNSS RTK giúp xử lý độ cao và ảnh chụp qua các UAV RTK.

Topo

Phần mềm khảo sát địa hình Topo là công cụ chuyên dụng để biên vẽ bản đồ địa hình và bản đồ giải thửa tỷ lệ lớn có cấu trúc phục vụ chuyên ngành quy hoạch, giao thông, thuỷ lợi, xây dựng, địa chính, khai thác mỏ…

Ngoài ra, phần mềm Topo còn có một số ứng dụng nổi bật khác, có thể kể đến là bố trí điểm và đường thẳng; đường xá; hiệu chỉnh trang web; cấu hình máy thu; xác định điểm và tính điểm dựa vào khoảng cách hoặc góc.

PIX4Dcatch

PIX4Dcatch là phần mềm khảo sát địa hình được tích hợp các tính năng phù hợp với điện thoại di động, tương thích với hệ điều hành Android và IOS. Phần mềm này cho quyét 3D và tạo mô hình 3D cho các đối tượng ngay hiện trường làm việc.

Nhờ dễ sử dụng, phần mềm PIX4Dcatch là giải pháp thay thê hiệu quả cho các máy quyét 3D áp dụng vào công tác khảo sát hiện trường, đo đạc…

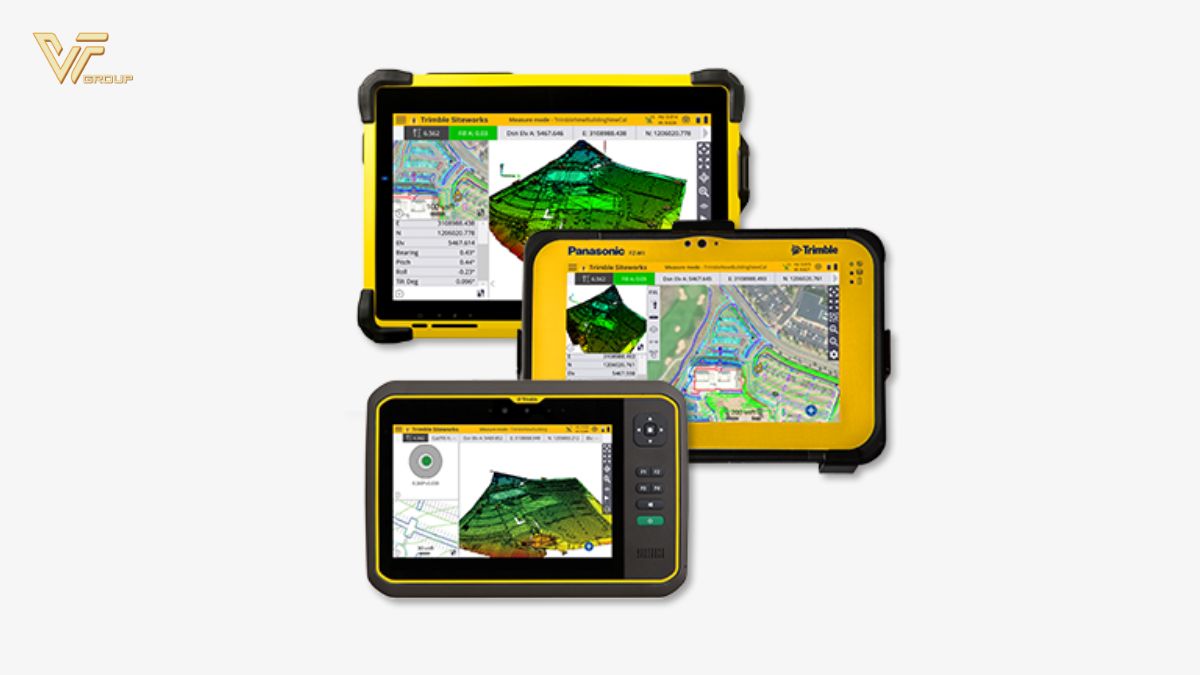

phần mềm khảo sát địa hình
Phần mềm khảo sát địa hình giúp các kỹ sư làm việc hiệu quả hơn ngoài thực địa

Trimble Penmap

Trimble Penmap là một phần mềm hoạt động trên thiết bị Android hoặc Windows kết nối với thiết bị thu GNSS từ Trimble R-Series, được dùng trong đo đạc khảo sát cơ bản và thu thập dữ liệu GPS. Phần mềm giúp giải quyết công việc đo đạc khảo sát và thu thập dữ liệu GPS nhờ các tính năng thiết yếu và hiệu quả. Phần mềm khảo sát  địa hình Trimble Penmap dễ sử dụng, giao diện trực quan, thích hợp cho cả người khảo sát chuyên nghiệp và không chuyên.

Đây là một ứng dụng đáng tin cậy và hoàn chỉnh, sở hữu khả năng kết nối đám mây mạnh mẽ, hỗ trợ thực hiện các công tác khảo sát thực địa, địa chính một cách đơn giản. Trimble Penmap được ứng dụng nhiều trong một số lĩnh vực như: đo đạc khảo sát, xây dựng, cầu đường…

>> Xem thêm phần mềm miễn phí cho máy định vị GPS cầm tay

Ưu điểm nổi bật của các phần mềm khảo sát địa hình

Phần mềm Tính năng nổi bật
ANDTerrain
  • Tạo dữ liệu KSĐH từ máy toàn đạc hoặc từ các tệp có định dạng của các máy toàn đạc điện tử khác nhau.
  • Nhập dữ liệu đo chiều dọc và ngang tự nhiên từ sổ đo bằng Microsoft Excel
  • Tạo mô hình địa hình kỹ thuật số từ dữ liệu địa hình, bộ dữ liệu
  • Vẽ các đường đồng mức từ một mô hình địa hình kỹ thuật số; các đường đồng mức trơn qua các đỉnh, đường cong  hoặc  khoảng…
  • Tạo các tuyến khảo sát từ các tệp dữ liệu mặt cắt dọc, đường đồng mức trên mô hình địa hình với các dữ liệu địa chất và tự nhiên hiện tại từ tổng hợp.
  • Nhập chiều dày của địa tầng địa chất trong mặt cắt dọc với số lượng địa tầng không hạn chế.
  • Dễ dàng chỉnh sửa và cập nhật dữ liệu địa hình.
  • Tạo, chỉnh sửa và tạo các bản vẽ mặt cắt dọc và mặt cắt ngang.
  • Hoàn thiện các ký hiệu cầu cống trên tuyến và hồ sơ.
  • Tự động cập nhật bất kỳ thay đổi nào trong quá trình lập hồ sơ; tra cứu số.
  • Dữ liệu thiết kế đầu ra như bảng tọa độ cọc, bảng vòm, bảng hệ số đường cong, ….ở định dạng người dùng.
  • Trích xuất mọi đoạn thẳng, mọi đoạn độ dài; thay đổi các mặt phẳng so sánh khác nhau trong biên dạng dọc hoặc ngang.
  • Tạo lưới tọa độ, lưới phân mảnh bản đồ và hiển thị phân mảnh, phân mảnh bản đồ theo kiểu bản đồ xiên hoặc thẳng.
KSVN 9.1
  • Dữ liệu đầu vào đa dạng
  • Mô hình địa hình số 3D tự động thông minh
  • Nhập dữ liệu lỗ khoan, hố khoan từ file excel
  • Vẽ mặt cắt địa chất lên trắc dọc tuyến của phần mềm VNROAD, KVN
  • Số liệu khảo sát tuyến chính xác
  • Hoàn thiện bình đồ, phân mảnh bản đồ, ghép khung in trắc dọc – trắc ngang
  • Tự động xử lý các lớp địa chất trên các trắc ngang có lớp đường cũ
  • Định nghĩa mấu hình trụ và vẽ bảng hình trụ lỗ khoan, hố khoan
HHMaps
  • Linh hoạt và dễ dàng trong công tác nhập số liệu. Thích ứng với nhiều dạng số liệu khảo sát đường bộ khác nhau. Đọc số liệu trực quan trên bảng, báo lỗi rõ ràng đánh dấu theo màu khác tại ô lỗi, format số liệu tự do.
  • Tính toán bình sai ra nhiều dạng số liệu cho các dạng lưới cụ thể, giảm thiểu thời gian nhập số liệu…Phần bình sai lưới mặt bằng, độ cao được xây dựng theo thuật toán ma trận thưa, nên số lượng điểm tính toán bình sai có thể đạt 20,000 đến 30,000 điểm.
  • Thời gian tính toán nhanh. In ấn bình sai với font chữ tiếng Việt, trình bày theo bảng, có thể chọn trang in.
  • Tính toán bình sai mặt bằng lựa chọn hai hệ tọa độ VN2000 và HN72.
  • Tích hợp phần mềm vẽ kỹ thuật để trực tiếp xử lý, in ấn bản vẽ như cắt dọc, cắt ngang, sơ đồ lưới…
  • Hỗ trợ chuyển đổi các hệ tọa độ. Hỗ trợ đưa số liệu khảo sát tuyến đường vào Google Earth…
Global Mapper 23 Pro
  • Tính toán đường Breakline.
  • Công cụ truy vấn nâng cao, chỉnh sửa, phân đoạn và lọc dữ liệu LiDAR và 3D Point Cloud.
  • Tự động phân loại dữ liệu đám mây điểm bao gồm mặt đất, thảm thực vật, tòa nhà, đường dây điện và cột điện.
  • Tự động trích xuất dữ liệu vector từ dữ liệu đám mây điểm đã phân lớp.
  • Nhận dạng và loại bỏ dữ liệu Lidar nhiễu.
  • Làm mỏng dữ liệu đám mây điểm.
  • Chỉnh sửa theo mặt cắt dọc và ngang dữ liệu đám mây điểm.
  • Tự động nắn chỉnh đám mây điểm chồng nhau.
  • Phân tích trực quan dữ liệu đám mây điểm, như mật độ cục bộ, độ cao so với mặt đất, cường độ và phân loại.
  • Hồ sơ dữ liệu đám mây điểm.
  • Thuật toán Pixels to Points (Xử lý hình ảnh bay chụp từ UAV/Drone) để tạo mô hình đám mây điểm 3D Point Cloud, ảnh trực giao và mô hình 3D đối tượng.
  • Tự động số hóa đối tượng từ ảnh và địa hình.
  • Hỗ trợ thiết bị RTK, theo dõi vệ tinh.
  • Công cụ tùy chỉnh ngôn ngữ tập lệnh Global Mapper.
  • Hỗ trợ ngôn ngữ lập trình Python.
Topo
  • Nhập số liệu từ thiết bị đo đạc ( máy thuỷ bình, máy kinh vĩ…).
  • Đọc số liệu từ các loại máy toàn đạc điện tử
  • Nhập số liệu dạng tuyến.
  • Bình sai lưới mặt bằng và lưới độ cao.
  • Xây dựng mô hình địa hình số (Xây dựng mô hình, hiệu chỉnh, lật cạnh …).
  • Hiện thị mô hình 3D.
  • Trợ giúp biên tập bản đồ địa hình
  • Vẽ đường đồng mức.
  • Vẽ tuyến trên mặt bằng. Vẽ trắc dọc và trắc ngang tự nhiên của địa hình số.
  • Thư viện ký hiệu bản đồ (điểm, đường, vùng).
  • Rải taluy.
  • Biên vẽ bản đồ: thiết lập tỷ lệ, rải lưới tọa độ, phân trang, chia mảnh, tạo tờ bản đồ
  • Kết xuất trắc dọc, trắc ngang tự nhiên và toạ độ điểm mia cho các phần mềm
  • Phần mềm chạy trong môi trường AutoCAD 2005.
PIX4Dcatch
  • Hỗ trợ nhiều tính năng thu thập dữ liệu linh hoạt.
  • Công nghệ quan trắc ảnh tiên tiến, chất lượng sản phẩm cao.
  • Chụp, số hóa mọi đối tượng vật lý ở chế độ 3D.
  • Dễ dàng chia sẻ, quét, xuất và chỉnh sửa đối tượng mục tiêu.
  • Quét 3D với công nghệ RTK và quan trắc ảnh qua thiết bị di động.
  • Ứng dụng có sẵn trên iOS và Android.
Trimble Penmap
  • Độ chính xác cao nhờ phương pháp nguồn hiệu chỉnh thời gian thực (bao gồm RTK, VRS, RTX và Trimble Catalyst).
  • Giao diện bản đồ trực quan, dễ sử dụng và quản lý.
  • Tích hợp khả năng khảo sát và GIS trên cùng một phần mềm
  • Sử dụng được trên cả hệ điều hành Android lẫn Windows.
  • Hệ sinh thái Penmap toàn diện với khả năng hỗ trợ đa dạng nền tảng, thiết bị, dữ liệu.

phần mềm khảo sát địa hình

Bài viết trên đây đã tổng hợp chi tiết thông tin những phần mềm khảo sát địa hình nổi bật nhất hiện nay. Hy vọng rằng với những thông tin mà Việt Thanh Group cung cấp sẽ giúp ích nhiều cho các kỹ sư trong quá trình khảo sát, lấy số liệu ngoài thực địa.

Để cho công tác khảo sát địa hình đạt hiệu quả ngoài nắm vững các phần mềm thì các kỹ sư cũng nên lưu ý lựa chọn được thiết bị đo đạc phù hợp. Việt Thanh Group là đơn vị phân phối các loại máy trắc địa chính hãng như: Máy toàn đạc, máy thuỷ bình, máy GNSS RTK, máy kinh vĩ….

Các sản phẩm thiết bị trắc địa đang được phân phối tại Việt Thanh Group đều đến từ thương hiệu uy tín trên Thế giới như: Hi-Tagert, Satlab, Leica…với chất lượng tốt nhất, giá thành hợp lý và kết quả đo chính xác.

Quý khách hàng có nhu cầu về các sản phẩm thiết bị đo đạc hãy liên hệ ngay với Việt Thanh Group theo số hotline 0972.819.598 để được tư vấn và báo giá nhanh nhất.
