Phần mềm thiết kế đường ANDdesign

07/06/2024
161 lượt xem

Phần mềm thiết kế đường ANDdesign là  phần mềm thiết kế các công trình hạ tầng dạng tuyến. AndDesign trợ giúp cho các kỹ sư trắc địa xây dựng bản đồ địa hình số, trợ giúp cho các kỹ sư thiết kế đường, kỹ sư thuỷ lợi sử dụng để thiết kế đường đô thị, đường cao tốc, đường sắt, kênh mương và đê kè …

phần mềm thiết kế đường anddesign

Hướng dẫn cài đặt phần mềm thiết kế đường ANDdesign

Để tải phần mềm ANDdesign tích hợp tính năng vào các bản AntoCad, các kỹ sư nến tiến hành cài đặt theo trình tự các bước như sau:

  • AutoCAD 2007, AutoCAD 2008 hoặc AutoCAD2009 – 32 bit;
  • AutoCAD 2015 hoặc AutoCAD 2016 – 64 bit;
  • AutoCAD 2021 hoặc AutoCAD 2022 hoặc AutoCAD 2023 – 64 bit.

Bước 1: Tải bộ cài đặt ANDDesign Release 11 (phiên bản khóa cứng hoặc phiên bản học tập) phù hợp với phiên bản AutoCAD đã cài đặt.

Tải phần mềm thiết kế đường ANDdesign miễn phí TẠI ĐÂY

Bước 2: Cách khởi động ANDDesign Release 11 xem tại hướng dẫn sử dụng phần mềm ANDdesign

Tổng quan về phần mềm thiết kế đường ANDdesign

 ANDdesign là phần mềm thiết kế giao thông nông thôn, miền núi, đô thị, các tuyến đường cao tốc, đường sắt cũng như các công trình thủy lợi kênh mương, đê kè hoặc là kết hợp cả hai trong cùng một bộ hồ sơ thiết kế với các yêu cầu kỹ thuật đòi hỏi khắt khe nhất.

Phần mềm thiết kế đường miễn phí ANDDesign là chương trình phần mềm thiết kế theo tham số có các tính năng linh hoạt, thông minh cho nên người dùng có thể tự do thể hiện trình độ thiết kế kỹ thuật của mình mà không bị bó hẹp bởi khuôn khổ của chương trình. ANDDesign là sản phẩm được phát triển trong môi trường của AutoCAD bằng chính công cụ của AutoDesk và ANDDesign 2008 chạy trong môi trường của AutoCAD2008 hoặc AutoCAD2009, tương thích với các hệ điều hành WinXP, Vista, Win7.

Dưới đây là các mô đun chính trong phần mềm ANDdesign

  • ANDTerrain – Khảo sát địa hình và biên vẽ bản đồ;
  • ANDGeology – Khảo sát địa chất công trình;
  • ANDRoad – Thiết kế đường giao thông nông thôn, đô thị và cao tốc;
  • ANDCanal – Thiết kế kênh mương, thủy lợi;
  • ANDLev – Tính toán san lấp mặt bằng;
  • ANDSim – Mô phỏng 3D.
phần mềm thiết kế đường anddesign
Tinh năng nổi bật của phần mềm thiết kế đường ANDdesign

Tính năng nổi bật của phần mềm thiết kế đường ANDdesign

  • Tạo lập số liệu khảo sát địa hình từ sổ đo toàn đạc hoặc từ các tệp theo định dạng của nhiều loại máy toàn đạc điện tử, từ các tệp định dạng TXT…
  • Nhập số liệu trắc dọc, trắc ngang tự nhiên từ sổ đo, bằng Microsoft Excel; đọc và xuất số liệu sang Nova-TDN.
  • Xây dựng mô hình địa hình số từ số liệu khảo sát, các tập điểm dựa trên cơ sở các đối tượng của AutoCAD, các tập điểm cao trình của bản vẽ Nova-TDN, TOPO…

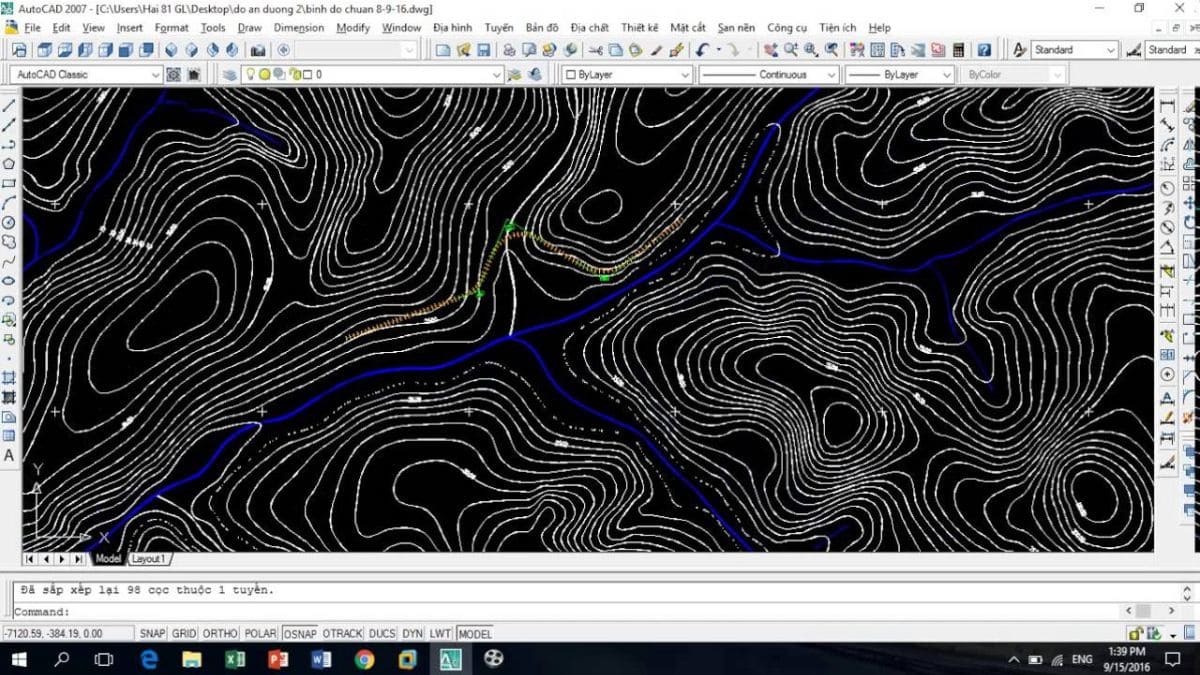

  • Vẽ đường đồng mức từ mô hình địa hình số; làm trơn đường đồng mức qua đỉnh, cong tròn hoặc theo khoảng phân…
  • Tạo tuyến khảo sát từ tệp số liệu trắc dọc trắc ngang, vạch tuyến trên mô hình địa hình với số liệu tự nhiên và địa chất được cập nhật từ tổ hợp cộng nhiều mô hình địa hình số cùng lúc.
  • Chèn ký hiệu theo mã địa vật trên bình đồ, trên trắc ngang thuận tiện theo định nghĩa của người dùng.
  • Bố trí đường cong nằm dạng cong tròn, chuyển tiếp clothoid có và không có cong tròn (chuyển tiếp liên tục).
  • Tự động xác định đường cong vòng xuyến (dạng bóng đèn), đường cong cùng chiều và ngược chiều…
  • Phát sinh cọc mới; hiệu chỉnh cọc và các điểm cao trình theo cọc thuận tiện.
  • Nhập các lớp địa chất trên trắc dọc trắc ngang với số lượng lớp không hạn chế.
  • Thiết kế được mọi loại mẫu mặt cắt theo TCVN, AASHTO; kết xuất được mọi loại khoảng cách, diện tích và tính toán bất kỳ loại khối lượng nào theo yêu cầu thiết kế.
  • Tạo lập thư viện mẫu mặt cắt cho nên dễ dàng xây dựng được mẫu mặt cắt từ thư viện các thành phần cơ bản hoặc từ các mẫu mặt cắt có sẵn.
  • Tính toán, thiết kế đường nhiều làn, nhiều tim; có thể happy wheels demo khai báo tối đa 5 độ dốc cho mỗi bên của dốc hai mái khi cần quay theo dốc siêu cao trong đoạn cong; khai báo dốc siêu cao, mở rộng và bố trí đoạn nối siêu cao hoặc chiều dài chuyển tiếp cho nhiều đường đồng thời trên tuyến với các tiêu chuẩn thiết kế TCVN4054-98, TCVN4054-2005, TCXDVN 104-2007 hoặc là tiêu chuẩn thiết kế khác do người dùng tạo lập.
  • Áp nhiều mẫu mặt cắt thiết kế trên cùng một tuyến.
  • Thiết kế đồng thời 03 phương án đường đỏ với đường cong đứng dạng cong tròn, parabol cũng như là chuyển tiếp clothoid nhằm giúp người thiết kế xác định được phương án đường đỏ tối ưu nhất.
  • Tạo dật cơ đều hoặc theo cốt cao độ với taluy lấy theo taluy đào của từng lớp địa chất hoặc cố định và thể hiện vị trí đỉnh cơ trên trắc dọc.
  • Xác định nhanh khối lượng đào đắp cũng như là thể hiện vùng chiếm dụng trên tuyến trực quan để làm cơ sở cho việc dịch chỉnh tim tuyến hoặc chỉnh sửa cao độ thiết kế.
  • Thiết kế cống dọc, bố trí giếng thu trên tuyến và thể hiện mặt cắt cống dọc và giếng thu trên trắc dọc, trắc ngang.
  • Thay đổi số liệu thiết kế cục bộ với từng mặt cắt phụ thuộc vào điều kiện địa hình (ví dụ như chiều sâu vét bùn, bề rộng đánh cấp…) theo các đoạn tuyến khác nhau.
  • Thể hiện trắc dọc theo đường tim bất kỳ cũng như là thể hiện khoảng cách lẻ, khoảng dồn, đoạn thẳng đoạn cong… theo nhiều đường tim trên cùng một bảng trắc dọc.
  • Dịch chỉnh các đường trắc ngang theo cao độ trắc dọc hoặc cập nhật cao độ trắc dọc theo các đường trắc ngang dọc theo một đường tuyến bất kỳ.
  • Tự động cập nhật mọi sự thay đổi trong quá trình thiết kế; tra cứu số liệu thuận tiện.
  • Kết xuất số liệu thiết kế như bảng tọa độ cọc, bảng cắm cong, bảng yếu tố cong, bảng khối lượng đào đắp… theo định dạng của người dùng.
  • Trích từng đoạn tuyến, từng đoạn trắc dọc; thay đổi các mức so sánh khác nhau trên trắc dọc hoặc trắc ngang; thay đổi tỷ lệ trắc ngang theo khổ giấy cố định… để phục vụ công tác in ấn.
  • Các tiện ích thiết kế khác.
phần mềm thiết kế đường anddesign
Hướng dẫn cài đặt phần mềm thiết kế đường ANDdesign

>> Xem thêm Top 5 phần mềm vẽ mặt cắt địa chất dành cho ngành cầu đường, xây dựng

Bài viết đã tổng hợp các thông tin về phần mềm thiết kế đường ANDdesign – một trong những phần mềm trắc địa phổ biến, được lựa chọn nhiều, hy vọng những thông tin trên hữu ích với bạn.
