Top 5 phần mềm vẽ mặt cắt địa chất dành cho ngành cầu đường, xây dựng

30/05/2024
210 lượt xem

Để công tác khảo sát địa chất đạt kết quả cao ngoài kinh nghiệm của các kỹ sư thì cũng cần có công cụ hỗ trợ là các phần mềm vẽ mặt cắt địa chất. Bài viết sau đây của Việt Thanh Group tổng hợp top 5 phần mềm vẽ mặt cắt địa chất được nhiều kỹ sư sử dụng nhất hiện nay.

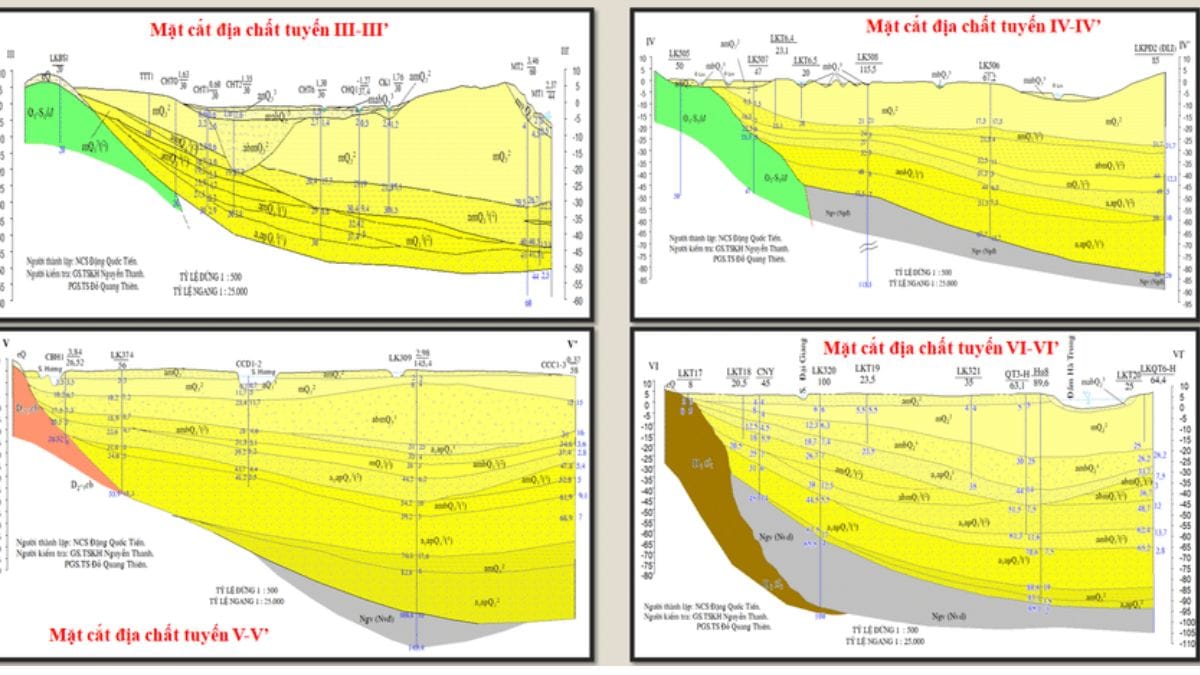

phần mềm vẽ mặt cắt địa chất

Phần mềm vẽ mặt cắt địa chất Geo-Pro

Phần mềm Geo-Pro là chương trình có kích thước nhỏ gọn và hoạt động trên môi trường Autocad nên không đòi hỏi về phần cứng cũng như hệ điều hành. Trước khi cài đặt GEO-Pro nên cài đặt Autocad trước.

phần mềm vẽ mặt cắt địa chất
phần mềm Geo-Pro

Tính năng nổi bật của phần mềm Geo -Pro

  • Chương trình hổ trợ lập bản vẽ mặt cắt địa chất GEO-Prro có hiệu quả rút ngắn thời gian hoàn thành 1 bản vẽ cắt dọc địa chất và bản vẽ hình trụ lỗ khoan. Các khả năng mà chương trình có thể thực hiện được như sau:
  • Đọc số liệu từ bản vẽ tuyến
  • Vẽ lại cắt dọc địa chất với các lỗ khoan đã khai báo kèm biểu đồ SPT
  • Vẽ bản vẽ hình trụ lỗ khoan với các nội dung chủ yếu và thể hiện biểu đồ SPT.
  • Lập thư viện tô các lớp địa chất theo người dùng.
  •  Chèn các ký hiệu trạng thái.
  •  GEO-Pro Là một ứng dụng cần thiết trong công tác khảo sát của các đơn vị tư vấn.
  •  GEO-Pro sử dụng khóa cứng do Malaysia sản xuất có độ bền cao

>> xem thêm Khảo sát địa chất công trình là gì? Những quy định khi thực hiện

Phần mềm vẽ mặt cắt địa chất Geo 5

Phần mềm vẽ mặt cắt địa chất Geo5 là một bộ phần mềm gồm nhiều modun khác nhau, ưu điểm của bộ phần mềm này là có thể sử dụng rất nhanh, dễ dàng, xuất kết quả thuyết minh đẹp, giá cả tương đối phù hợp, đã được một số đơn vị tư vấn thiết kế lớn áp dụng thành công tại một số dự án.

phần mềm vẽ mặt cắt địa chất
Phần mềm Geo 5

Tính năng nổi bật

  • Tạo các mặt cắt thẳng và /hoặc nhiều đường
  • Tỉ lệ mặt cắt ngang xuất ra với các thí nghiệm hiện trường và mặt cắt địa chất
  • Dễ dàng nhập vào mặt phân cách giữa các lớp đất
  • Đầu vào của người dùng về giao diện và lỗi
  • Định nghĩa các nhóm và các dạng cơ lý lớp đất
  • Định nghĩa mực nước ngầm khác nhau
  • Hiển thị các thí nghiệm hiện trường với hồ sơ đất và mô tả người dùng
  • Điều chỉnh bản vẽ dọc và ngang độc lập
  • Cho phép hiển thị kết quả thí nghiệm hiện trường hoặc dữ liêu người dùng cho từng lớp đất
  • Chuẩn bị dữ liệu cho mô hình địa chất 3D
  • Xuất sang định dạng DXF và DWG
  • Không cần chương trình CAD

Phần mềm vẽ mặt cắt địa chất Leapfrog Geo

Phần mềm Leapfrog Geo tích hợp, giao tiếp và diễn giải nhanh chóng dữ liệu địa chất với mô hình 3D tiên tiến trong ngành địa chất.

Phần mềm này sử dụng một thuật toán có tên là Fast Radial Basis Function (FastRBF), giúp xử lý nhanh chóng các dữ liệu lớn và tạo ra các bề mặt một cách nhanh chóng. Leapfrog Geo cung cấp các công cụ mô hình hóa địa chất mạnh mẽ, cho phép các nhà địa chất và chuyên gia khai thác mỏ tạo ra các mô hình địa chất 3D chính xác. Những mô hình này tích hợp nhiều nguồn dữ liệu từ các lỗ khoan, địa chất và bản đồ, giúp hiểu rõ hơn về mỏ khoáng sản.

phần mềm vẽ mặt cắt địa chất
phần mềm Leapfrog Geo

Tính năng nổi bật của phần mềm vẽ mặt cắt địa chất Leapfrog Geo:

  • Khả năng lên mô hình nhanh chóng
  • Khả năng quản lý mặt cắt
  • Mô phỏng và quản lý đứt gãy
  • Ngoài ra người dùng có thể tính toán, trích suất các thông tin cần thiết ngay trên phần mềm nhằm mục đích tính toán trữ lượng tài nguyên như: xác định khối vách, trụ hay vách và bình đồng đồng chiều dày

>> Xem thêm Đề cương khảo sát địa chất công trình chính xác nhất

Phần mềm vẽ mặt cắt địa chất DCCT 3.0

Phần mềm vẽ mặt cắt địa chất DCCT 3.0 là công cụ trợ giúp hiệu quả công tác thành lập tài liệu địa chất chuyên ngành xây dựng, giao thông, thủy lợi….

phần mềm vẽ mặt cắt địa chất
Phần mềm DCCT 3.0

Tính năng nổi bật của phần mềm mặt cắt địa chất DCCT 3.0

  • Nhập dữ liệu lỗ khoan
  • Mẫu biểu đồ STP- Hố khoan từ file text hoặc Microsoft Excel.
  • Thể hiện các lỗ khoan trên bình đồ ,trên tuyến đã có sẵn ( Tuyến của phần mềm KSVN, KVN, VNROAD)
  • Vẽ mặt cắt địa chất từ đường Pline hoặc đưa lên trắc dọc tự nhiên của Phần mềm VNRoad,KVN,KSVN
  • Tự động định nghĩa các lớp địa chất trên trắc dọc và cập nhật lại trên trắc ngang
  • Hiệu chỉnh và thay thế các đường ngăn cách các lớp địa chất bằng đường Pline,Spline
  • Tự động tô Hacth các lớp địa chất trên mặt cắt và hình trụ lỗ khoan
  • Tự động xử lý địa chất trắc ngang đường cũ
  • Cho phép nhập các điểm địa chất từ trên trắc ngang, file số liệu và trên bình đồ …
  • Tự động vẽ địa chất trắc ngang có lớp đường cũ, xử lý các lớp địa chất trên trắc ngang tự động hoàn toàn 100%.

Phần mềm vẽ mặt cắt địa chất theo trắc dọc GeoSection 5.3

Phần mềm vẽ mặt cắt địa chất Geosection 5.3 chạy ổn định trong Windows 10, 11 và Office 2016 trở lên với cả 32 và 64 bit (không bị hạn chế như trước kia).

phần mềm vẽ mặt cắt địa chất
phần mềm Geosection

Tính năng nổi bật của phần mềm Geosection 5.3

  • Nhập đầu vào trên bảng tính Excel (địa tầng, mô tả từng lớp, khai báo từng thông tin hố khoan…).
  • Xuất bản vẽ hình trụ, mặt cắt ĐCCT, ghi chú… trên AutoCad. Khả năng xử lý ranh giới địa tầng linh hoạt và nối lớp, tô mặt cắt rất thông minh. Ngoài ra còn có phiên bản vẽ mặt cắt ĐCCT theo tuyến, rất phù hợp với công trình dạng tuyến như giao thông, thủy lợi, điện…
  • Xuất thông tin địa tầng (phân bố lớp, giá trị xuyên tiêu chuẩn), Bảng tổng hợp chỉ tiêu cơ lý, xử lý thống kê… trên Excel.
  • Xuất mô tả địa tầng, bảng giá trị trung bình từng lớp sang Word để lập báo cáo.

Bài viết trên đây của Việt Thanh Group đã cung cấp thông tin về top 5 phần mềm vẽ mặt cắt địa chất dùng trong công tác khảo sát trắc địa, kết cấu địa chất các ngành như xây dựng, giao thông, thuỷ lợi….Việt Thanh Group là đơn vị phân phối các thiết bị đo đạc chính hãng đến từ các thương hiệu như Hi-Target, Satlab…Quý khách hàng có nhu cầu vui lòng liên hệ để được hỗ trợ.
