Xử lý số liệu đo chi tiết bằng dpsurvey

DPSURVEY là phần mềm chuyên dụng trong lĩnh vực trắc địa, hỗ trợ xử lý số liệu đo chi tiết từ các thiết bị đo đạc như máy toàn đạc điện tử, máy GNSS RTK và các công cụ trắc địa khác. Với khả năng xử lý nhanh chóng, chính xác và trực quan, DPSURVEY đã trở thành lựa chọn hàng đầu của các kỹ sư và chuyên gia trong lĩnh vực xây dựng, khảo sát địa hình, thiết kế hạ tầng và công cụ hỗ trợ là máy định vị 2 tần số RTK. Hãy cùng Việt Thanh Group tìm hiểu về xử lý số liệu đo chi tiết bằng dpsurvey.

Xử lý số liệu đo chi tiết bằng DPSURVEY

Phần mềm DPSURVEY giúp người dùng tự động hóa quá trình xử lý số liệu, giảm thiểu sai sót thủ công và tiết kiệm thời gian đáng kể. Từ việc nhập liệu, tính toán tọa độ, xử lý đường chuyền, cho đến xuất báo cáo chi tiết, tất cả đều được thực hiện một cách mượt mà và hiệu quả. Những hãng cung cấp thiết bị để hỗ trợ cho các số liệu đo đạc như: GNSS RTK Hi-Target, GNSS RTK Satlab, …

Nhập dữ liệu từ nhiều thiết bị: Hỗ trợ nhập số liệu từ nhiều thiết bị đo đạc khác nhau như máy toàn đạc, GPS, và GNSS RTK.
Tính toán tọa độ chính xác: Tự động xử lý các phép tính phức tạp, đảm bảo sai số nhỏ nhất.
Xuất báo cáo đa dạng: Cung cấp các định dạng báo cáo phù hợp với nhu cầu như bản vẽ CAD, bảng Excel hay PDF.
Hỗ trợ vẽ bản đồ địa hình: Tích hợp công cụ vẽ bản đồ, biểu diễn cao độ và địa hình trực quan.

Trong quá trình xử lý số liệu đo chi tiết bằng phần mềm DPSurvey, dữ liệu thu thập từ Máy GNSS RTK Satlab Freyja được nhập vào dưới dạng tệp tin đo gốc. Phần mềm tự động nhận diện định dạng dữ liệu, giải mã thông tin tọa độ và độ cao, sau đó thực hiện lọc nhiễu và loại bỏ các điểm đo không đạt yêu cầu. Tiếp theo, người dùng tiến hành hiệu chỉnh sai số, tính toán lưới khống chế và kiểm tra tính ổn định của từng điểm đo. DPSurvey cung cấp báo cáo chi tiết bao gồm tọa độ, độ lệch chuẩn và biểu đồ phân bố sai số, giúp đảm bảo số liệu đầu ra đạt độ chính xác cao nhất.

Khởi động DPSurvey

Mở phần mềm DPSurvey.
Vào tab “Tiện ích” → chọn “Xử lý số liệu đo vẽ chi tiết”.
Giao diện xử lý xuất hiện.

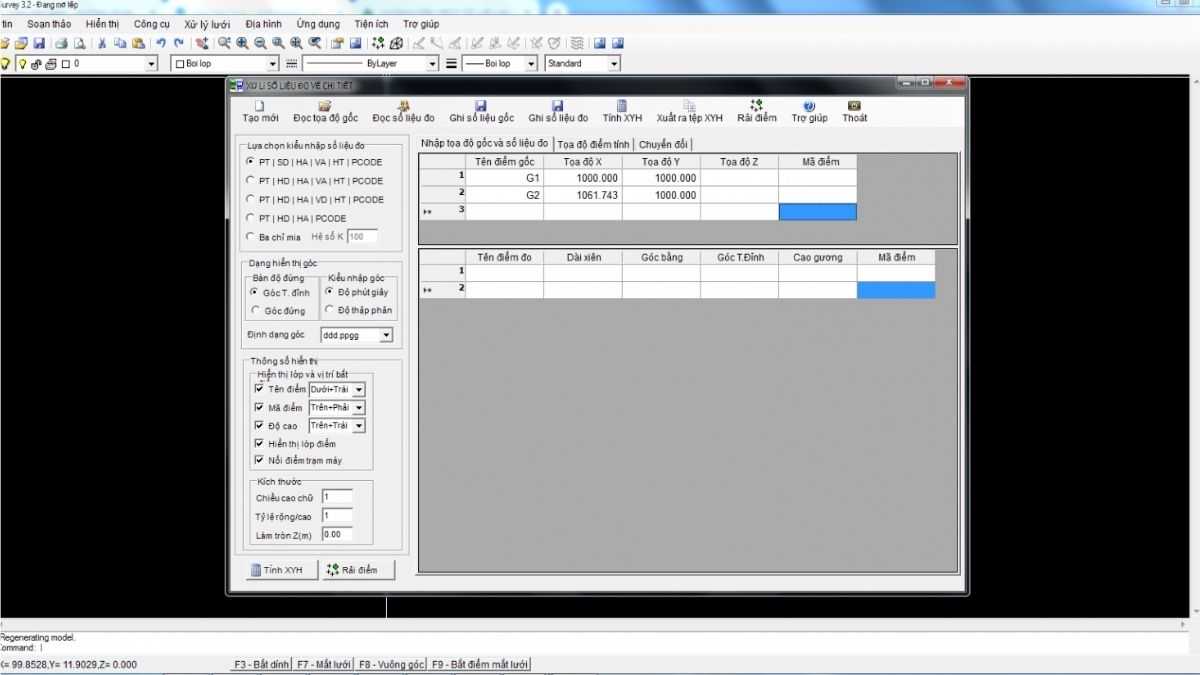

Thiết lập ban đầu

Kiểu nhập số liệu: Chọn PT/SD/HA/VA/HT/PCODE.
Dạng hiển thị góc:
- Bàn độ đứng: Chọn “góc thiên đỉnh”.
- Kiểu nhập góc: Chọn “độ phút giây”.
- Định dạng góc: Chọn “ddd.ppgg”.
Giữ nguyên các lựa chọn mặc định khác.

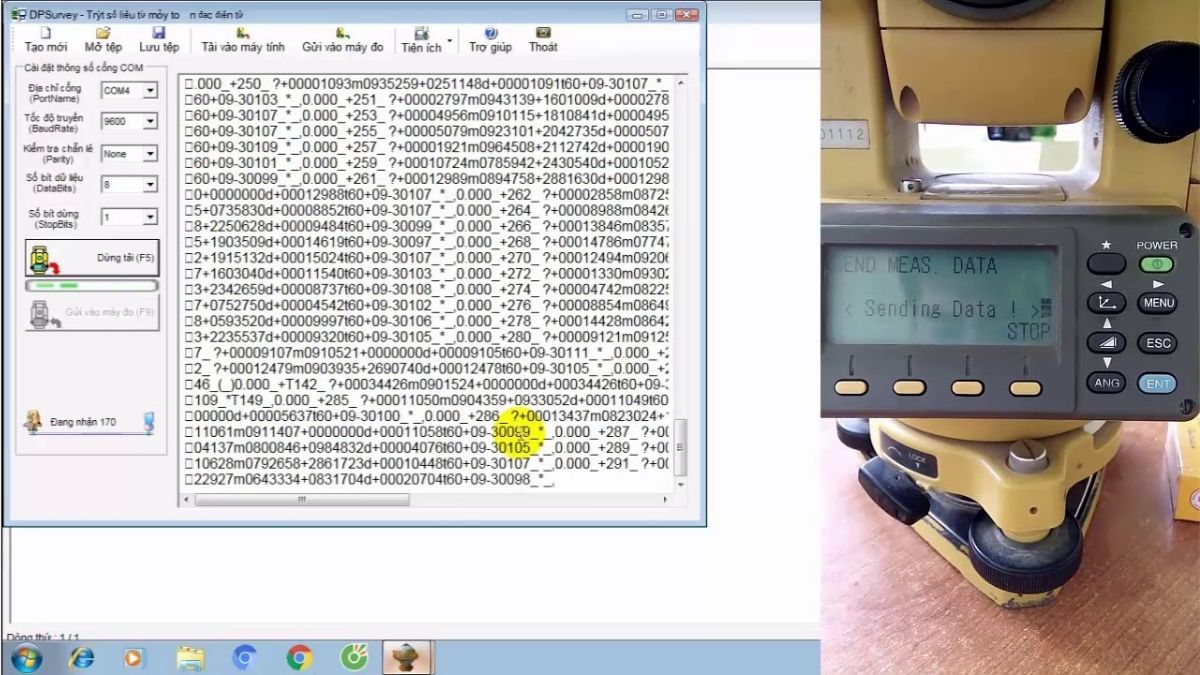

Nhập số liệu từ sổ đo

Nhập tọa độ gốc

Nhập tuần tự từng điểm khống chế:
- Tên điểm
- Tọa độ X
- Tọa độ Y
- Tọa độ Z (độ cao H)
Nhấn Enter để xuống hàng mới.
Đơn vị: mét.

Nhập số liệu đo

Dòng đầu tiên:
- TRAM (Tên trạm đo).
- Tên hướng (hướng gốc).
- Góc quy 0: Nhập 0.0000.
- Độ cao máy (i).
Dòng tiếp theo:
- Dài xiên (S) = (Chỉ trên – Chỉ dưới) / 10.
- Góc bằng, góc đứng: Nhập dạng thập phân ddd.ppgg (VD: 123.3400).
- Cao gương (L): Chỉ giữa / 1000.
Mã điểm:
- Các mã tương thích với thư viện DPSurvey.
- Đường nối: N1+, N1-.

Tính toán và xuất dữ liệu

Lưu lại số liệu dưới định dạng DPSurvey.
Chọn tab “Tính XYH” để tính toán tọa độ.
Chọn tab “Rải điểm” để chuyển sang giao diện bản vẽ.

Chỉnh sửa và biên tập bản vẽ

Sử dụng công cụ đồ họa DPSurvey để chỉnh sửa đường nối, lớp, màu sắc.
Vào tab “Bản đồ” → chọn “Chèn khung bản đồ”.
Click chuột chọn góc trên trái → góc dưới phải.

Xuất File CAD

Biên tập khung tên, địa hình, địa vật.
Lưu file dưới định dạng .dwg với tên: CIE260(công trình/dự án)_tên kỹ sư.dwg.
VD: CIE260B4_LeMyDuyen.dwg.

>>>Xem thêm: Phần mềm bình sai Pronet: Giải pháp tối ưu cho đo đạc và xử lý số liệu địa chính

Lợi ích khi xử lý số liệu đo chi tiết bằng DPSURVEY

Tiết kiệm thời gian: Quá trình xử lý số liệu tự động giảm thiểu thời gian làm việc thủ công.
Độ chính xác cao: Sai số được giảm thiểu đáng kể nhờ các thuật toán tiên tiến.
Tính đồng bộ: Dữ liệu được xử lý và hiển thị nhất quán trên nhiều định dạng.
Dễ dàng xuất dữ liệu: Linh hoạt trong việc xuất dữ liệu sang các phần mềm CAD khác.

Dữ liệu đo đạc từ Máy GNSS RTK Satlab SL7 được nhập vào phần mềm DPSurvey để xử lý và phân tích. Phần mềm tự động kiểm tra chất lượng dữ liệu đầu vào, lọc các điểm có sai số lớn và điều chỉnh tín hiệu theo các thuật toán hiệu chỉnh. Người dùng tiến hành tính toán tọa độ chi tiết, kiểm tra lưới khống chế và đánh giá mức độ tin cậy của từng điểm đo. DPSurvey tạo ra báo cáo đầy đủ bao gồm tọa độ chính xác, sai số trung bình và biểu đồ sai số, đảm bảo đáp ứng các yêu cầu kỹ thuật khắt khe trong công tác khảo sát.

Ứng dụng của DPSurvey trong thực tế

Khảo sát địa hình: Phân tích địa hình, lập bản đồ chi tiết phục vụ thi công công trình.
Thiết kế hạ tầng kỹ thuật: Xác định cao độ, vị trí các điểm khống chế.
Giám sát công trình: Đảm bảo độ chính xác của các hạng mục trong quá trình thi công.
Quản lý dữ liệu trắc địa Lưu trữ, quản lý và chia sẻ dữ liệu đo đạc một cách hiệu quả.

Mẹo tối ưu hóa khi sử dụng DPSurvey

Sử dụng phiên bản DPSURVEY mới nhất để đảm bảo tính năng được cập nhật đầy đủ.
Thường xuyên sao lưu dữ liệu để tránh mất mát thông tin quan trọng.
Kiểm tra sai số trước và sau khi xử lý để đảm bảo độ tin cậy của dữ liệu.
Kết hợp với các phần mềm CAD để xuất bản vẽ chi tiết.

>>Xem thêm: Lỗi không mở được microstation V8i – Nguyên nhân và cách khắc phục hiệu quả

DPSURVEY là công cụ mạnh mẽ và không thể thiếu trong công tác xử lý số liệu đo chi tiết cho các dự án trắc địa và xây dựng. Với tính năng tự động hóa, độ chính xác cao và khả năng tương thích đa dạng, phần mềm này không chỉ giúp tiết kiệm thời gian mà còn nâng cao hiệu suất làm việc đáng kể.Nếu bạn đang tìm kiếm một giải pháp chuyên nghiệp để xử lý dữ liệu trắc địa, DPSURVEY chắc chắn sẽ là lựa chọn hàng đầu, đồng hành cùng bạn trong mọi dự án kỹ thuật. Hãy tận dụng tối đa phần mềm này để công việc trắc địa của bạn trở nên hiệu quả và chính xác hơn bao giờ hết!

Nếu bạn quan tâm đến việc tìm hiểu sâu hơn về cách xử lý số liệu đo chi tiết bằng dpsurvey một cách hiệu quả và chính xác bằng phần mềm DPSURVEY, hãy truy cập ngay vào Việt Thanh Group. Tại đây, bạn sẽ tìm thấy đầy đủ các thông tin hữu ích, bao gồm hướng dẫn sử dụng, các ứng dụng thực tiễn của phần mềm trong phân tích và xử lý số liệu đo lường, cùng với những giải pháp tối ưu dành cho công việc của bạn.
