Cách bố trí điểm trên máy toàn đạc Topcon ES-GM Series

25/04/2024
94 lượt xem

Công tác bố trí điểm (chuyển điểm ra thực địa) trên máy toàn đạc điện tử là công tác rất quan trọng trong việc xác định vị trí chính xác cũng như chuyển điểm thiết kế từ bản vẽ ra thực địa. Vậy công tác bố trí điểm trên máy toàn đạc Topcon được thực hiện như thế nào? Bài viết dưới đây sẽ hướng dẫn chi tiết trên dòng máy Topcon ES-GM Series.

bố trí điểm ra thực địa bằng máy toàn đạc điện tử

Công tác bố trí điểm bằng máy toàn đạc

Bố trí điểm công trình là công tác chuyển điểm ra thực địa tiến hành trên bề mặt đất nhằm mục đích xác lập phương vị mặt phẳng của các điểm, các đường thẳng, những điểm cụ thể chi tiết của khu công trình thiết kế xây dựng theo bản thiết kế.

Nội dung công việc bố trí điểm ra thực địa ngược lại so với công tác làm việc đo vẽ ban đầu. Nếu như công tác đo vẽ ban đầu sẽ cần đo đạc thông tin ngoài thực địa sau đó thực hiện vẽ lên bản đồ thì bố trí công trình sẽ cần dùng dùng máy móc và máy trắc địa (máy kinh vĩ, máy toàn đạc,…) xác định khu công trình trên bề mặt đất theo như đúng bản thiết kế.

Khi không thể đặt máy toàn đạc điện tử Topcon tại các điểm góc thì sẽ dùng cách giao hội để xác định tọa độ điểm trạm máy toàn đạc

Lưu ý: Người đo đạc cần thu xếp vị trí đặt máy toàn đạc điện tử đảm bảo cho 3 điểm: điểm trạm máy toàn đạc và 2 điểm gốc tạo nên tam giác cân (hoặc gần cân) để đảm bảo kết quả sẽ đúng nhất và nên lưu ý kiểm tra hằng số gương một cách chuẩn xác.

>>> Bài viết cùng chuyên mục: Cách giao hội máy toàn đạc Topcon đúng chuẩn, nhanh chóng

Tính năng bố trí điểm trên máy toàn đạc Topcon

Tính năng bố trí điểm trên máy toàn đạc Topcon (S-O) giúp hỗ trợ người dùng chuyển điểm ra thực địa nhanh chóng, chính xác.

Phương pháp này được thực hiện sau khi chúng ta đã hoàn thành công tác thành lập trạm máy.

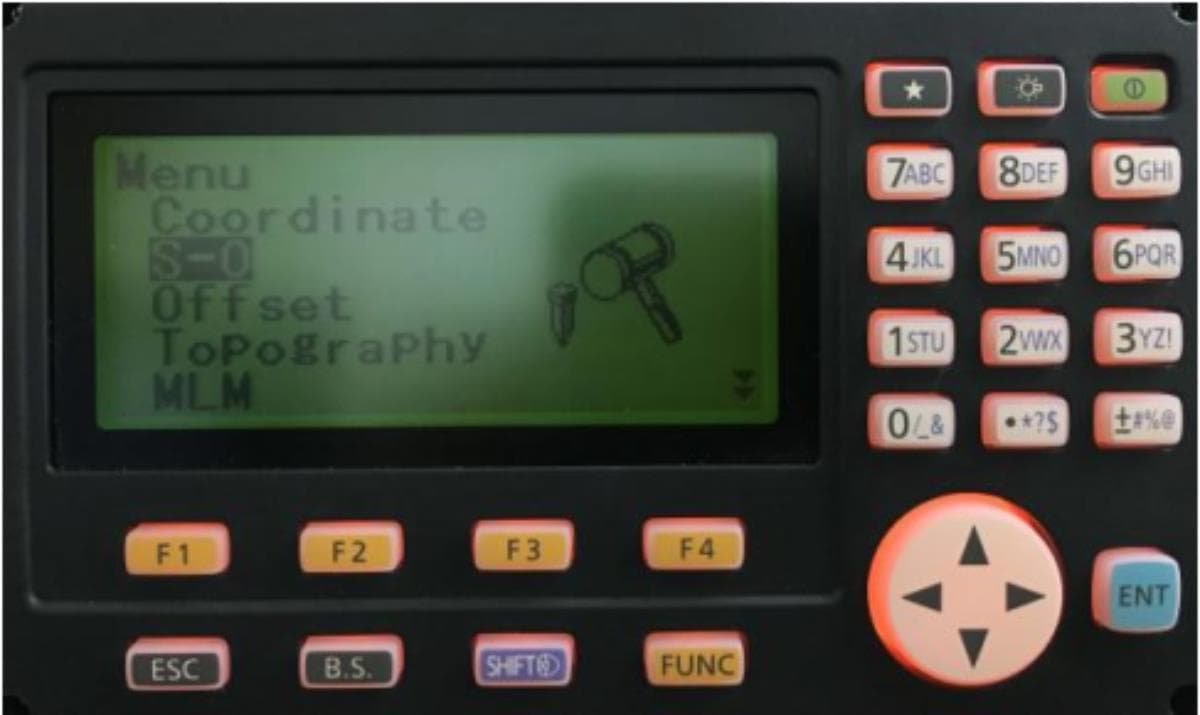

Ở màn hình cơ bản [P2] của máy toàn đạc Topcon ES-GM Series, chúng ta nhấn phím [F1] Menu xuất hiện màn hình:

Di chuyển xuống trường S-O để lựa chọn Chương trình bố trí điểm ra thực địa.

Nhấn phím [ENT] để chấp nhận

bố trí điểm trên máy toàn đạc điện tử topcon

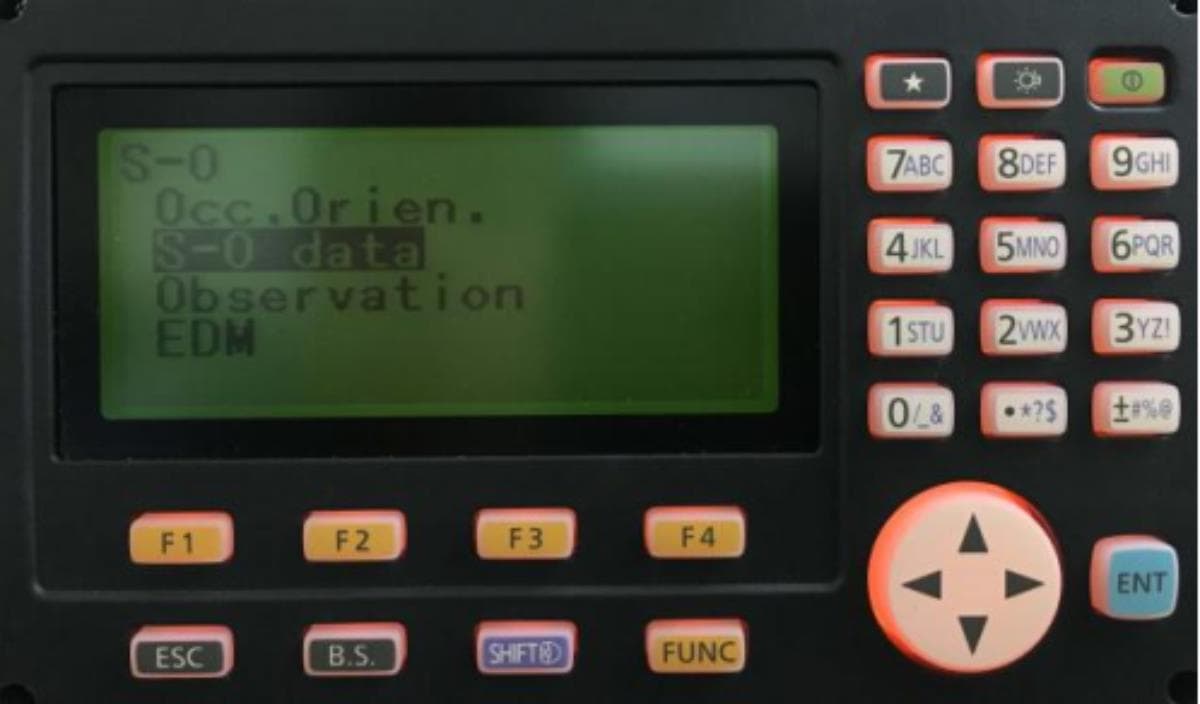

Màn hình sẽ xuất hiện như sau:

Occ. Orien.: Thành lập trạm máy (bước này bỏ qua vì trạm máy đã có tọa độ) Chúng ta chọn S-O data

bố trí điểm trên máy toàn đạc topcon

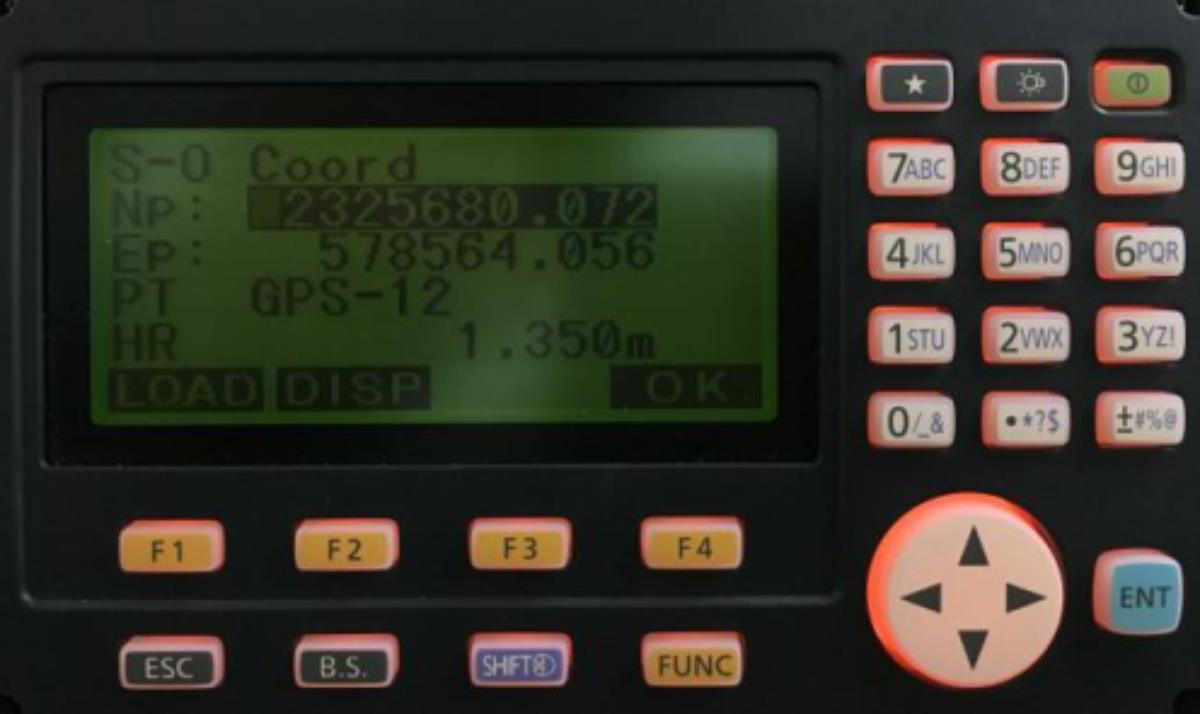

Máy sẽ xuất hiện màn hình tiếp theo: Cho phép chúng ta nhập tọa độ trực tiếp, Hoặc lựa chọn các tọa độ có sẵn trong máy Bằng cách nhấn phím [F1] LOAD để hiển thị Các tọa độ lưu trong máy.

bố trí điểm máy toàn đạc topcon

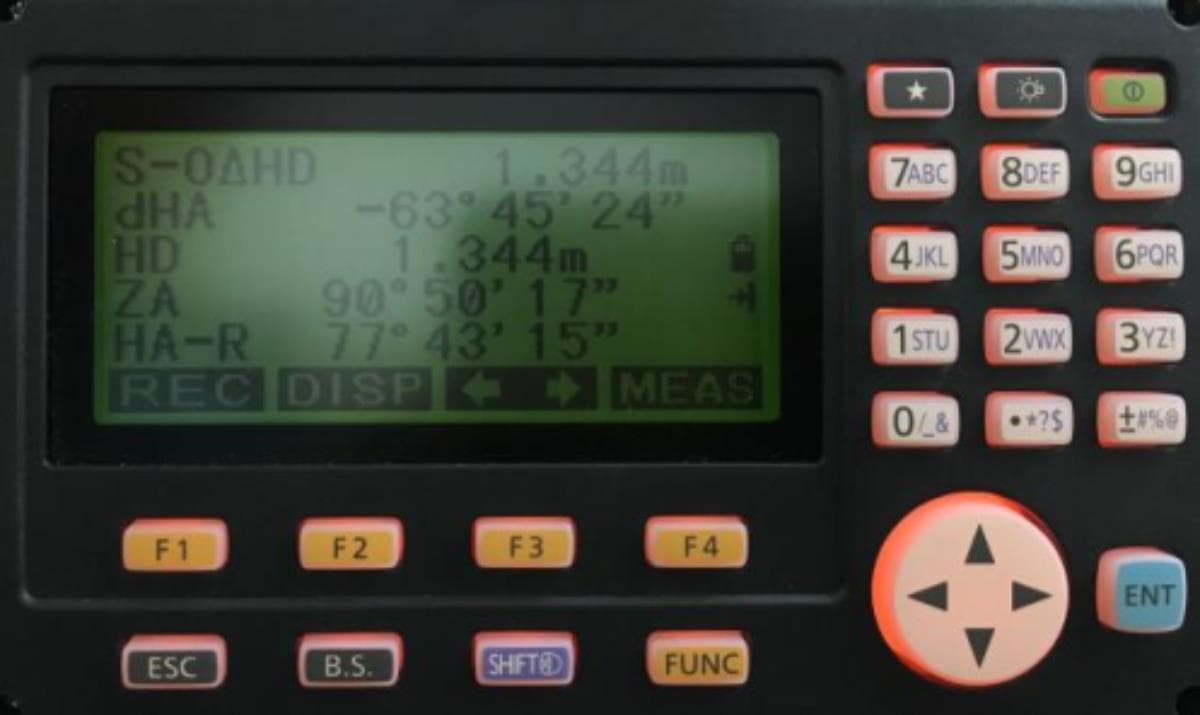

Sau đó, người dùng nhấn phím [F4] OK để chấp nhận. Màn hình máy toàn đạc Topcon sẽ xuất hiện như sau:

bố trí điểm trên máy toàn đạc topcon

Quay máy sao cho góc dHA hiển thị trên màn hình về 0º00’00’’. Sau đó trên hướng ngắm đó di chuyển người đi gương sao cho chỉ đứng của máy trùng với gương. nhấn phím [F4] MEAS để đo. Và đưa S-0ΔHD về 0.000m là ta đã xác định được vị trí cần bố trí của điểm đó.

>>> Tham khảo: Bố trí công trình là gì? Các phương pháp bố trí điểm công trình
